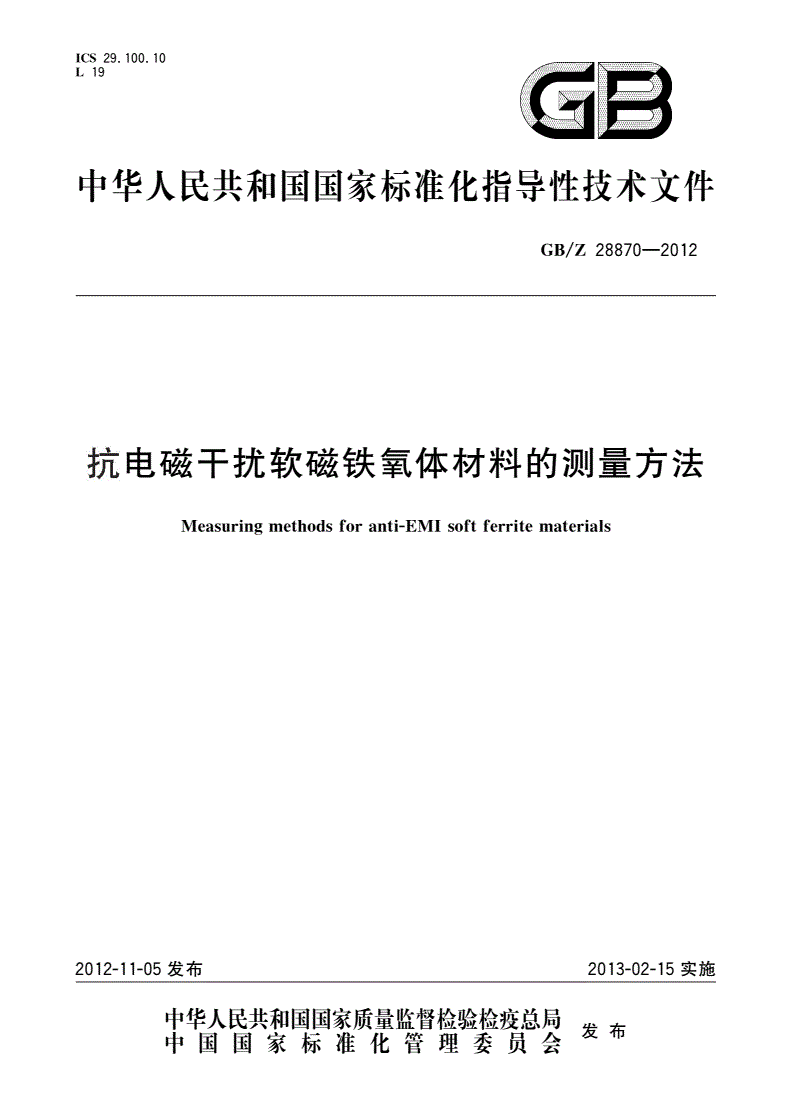

GB/Z 28870-2012 抗电磁干扰软磁铁氧体材料的测量方法

ICS29.100.10

L19

中华人民共和国国家标准化指导性技术文件

/—

GBZ288702012

抗电磁干扰软磁铁氧体材料的测量方法

Measurinmethodsforanti-EMIsoftferritematerials

g

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

2012-11-05发布2013-02-15实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBZ288702012

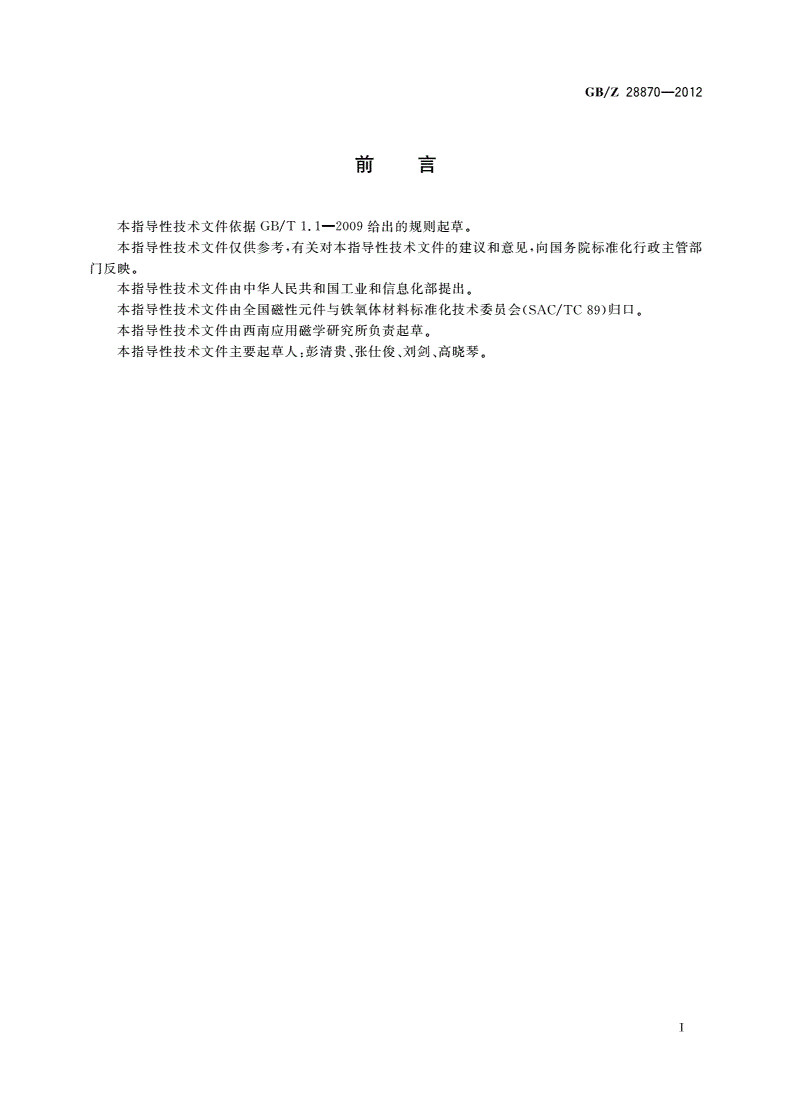

前言

本指导性技术文件依据/—给出的规则起草。

GBT1.12009

,,

本指导性技术文件仅供参考有关对本指导性技术文件的建议和意见向国务院标准化行政主管部

门反映。

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

/—

GBZ288702012

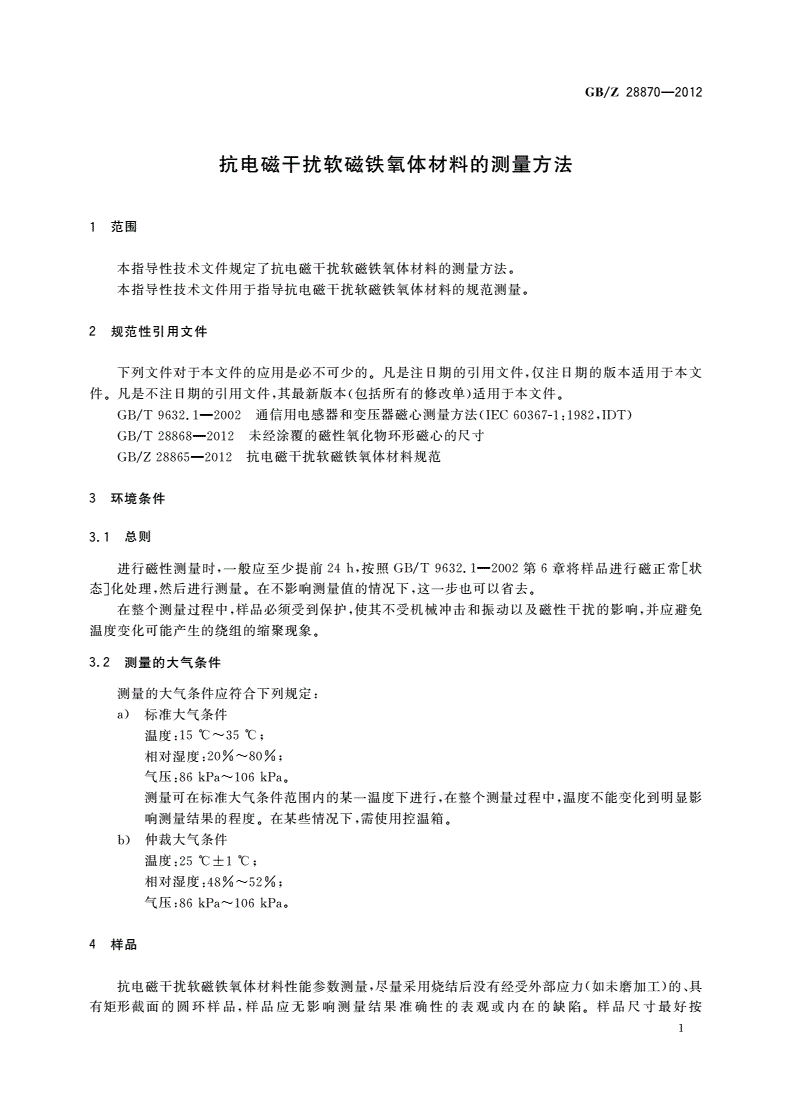

抗电磁干扰软磁铁氧体材料的测量方法

1范围

本指导性技术文件规定了抗电磁干扰软磁铁氧体材料的测量方法。

本指导性技术文件用于指导抗电磁干扰软磁铁氧体材料的规范测量。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—通信用电感器和变压器磁心测量方法(:,)

GBT9632.12002IEC60367-11982IDT

/—未经涂覆的磁性氧化物环形磁心的尺寸

GBT288682012

/—抗电磁干扰软磁铁氧体材料规范

GBZ288652012

3环境条件

3.1总则

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

,,/—[

进行磁性测量时一般应至少提前按照第章将样品进行磁正常状

24hGBT9632.120026

],。,。

态化处理然后进行测量在不影响测量值的情况下这一步也可以省去

,,,

在整个测量过程中样品必须受到保护使其不受机械冲击和振动以及磁性干扰的影响并应避免

温度变化可能产生的绕组的缩聚现象。

3.2测量的大气条件

测量的大气条件应符合下列规定:

)标准大气条件

a

温度:;

15℃~35℃

相对湿度:;

20%~80%

气压:。

86kPa~106kPa

,,

测量可在标准大气条件范围内的某一温度下进行在整个测量过程中温度不能变化到明显影

。,。

响测量结果的程度在某些情况下需使用控温箱

)仲裁大气条件

b

温度:;

25℃±1℃

相对湿度:;

48%~52%

气压:。

86kPa~106kPa

4样品

,()、

抗电磁干扰软磁铁氧体材料性能参数测量尽量采用烧结后没有经受外部应力如未磨加工的具

,。

有矩形截面的圆环样品样品应无影响测量结果准确性的表观或内在的缺陷样品尺寸最好按

1

/—

GBZ288702012

/—,22

的规定在之间选择且相应的有效截面积值在

GBT288682012H10~H36Ae8mm~100mm

,与内径之比/,与内径之比/。

范围内外径DdDd≈1.67高度hdhd≈0.67

5测量方法

5.1起始磁导率i

μ

5.1.1样品及测试条件

样品及测试条件应符合下列规定:

a)样品

按第章的要求选取无缺损的样品。

4

)测试条件

b

,。

磁通密度峰值推荐值为≤0.5mT波形应为正弦波

,:

测试频率推荐值为或依据下列原则在两者中进行选择

10kHz100kHz

),;

1测试状态下测试设备能提供给具有特定阻抗的被测单元的交流电压和电流的能力

)测试设备能提供需要的测试准确度的能力;

2

),,

3选择的测试频率应远离被测样品的自谐频率以使在二倍测试频率时对测试值的影响不

大于10%;

),,

4选择的测试频率应远离磁性材料的截止频率以使在二倍测试频率时对测试值的影响不

大于10%。

5.1.2方法原理

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

,,()。

采用LC测试仪或阻抗分析仪测量样品线圈的电感量通过式计算

RL1i

μ

L7

…………()

i=×101

μ2(/)

2NhlnDd

式中:

i———起始磁导率;

μ

———,();

D样品外径单位为米m

———,();

d样品内径单位为米m

———,();

h样品高度单位为米m

———,();

L样品绕组的电感量单位为享H

N———线圈匝数。

5.1.3测试仪器

采用的LCR测试仪或阻抗分析仪应能调到规定的频率和测试线圈上要求的电压UB。仪器对电感

量的测量精度应优于1%。

^

UNBA…………()

B=4.44fe2

式中:

———,();

UB测量电压的有效值单位为伏V

———,();

f测试频率单位为赫Hz

N———线圈匝数;

^

———,();

B磁通密度的峰值单位为特T

2

———,()。

Ae样品有效截面积单位为平方米m

2

/—

GBZ288702012

5.1.4测量程序

起始磁导率应按下列测量程序进行:

)测量线圈

a

(),

首先在环形样品上包1~2层绝缘纸如电容纸或黄蜡绸然后在环形样品上均匀绕制测量线

。,,

圈在测量频率下线圈本身的铜阻和分布电容应尽量低以使线圈本身引起的测量误差可以

忽略。

推荐测试线圈的匝数见表1。

、

表1磁心的测试频率电感因数与线圈匝数的对应关系

AL

频率AL

匝数

kHz/2

nHN

10>10000

1

100>1000

10>100

10

100>10

起始磁导率的磁环应采用图所示的短路同轴腔进行测试或对比。

≤1001

),[]。

b测量之前应按3.1对样品进行磁正常状态化

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

),,和电压,

c按测量仪操作规程把样品测量线圈接到仪器频率fUB调到规定的值测量电感量

,()。

然后按式计算

L1i

μ

5.2复数磁导率

5.2.1样品及测量条件

样品及测试条件应符合下列规定:

),,。

样品按第章选取如采用短路同轴测量法样品尺寸应满足测量仪器的同轴夹具的要求

a4
