GB/T 7185-2002 内河船液压舵机

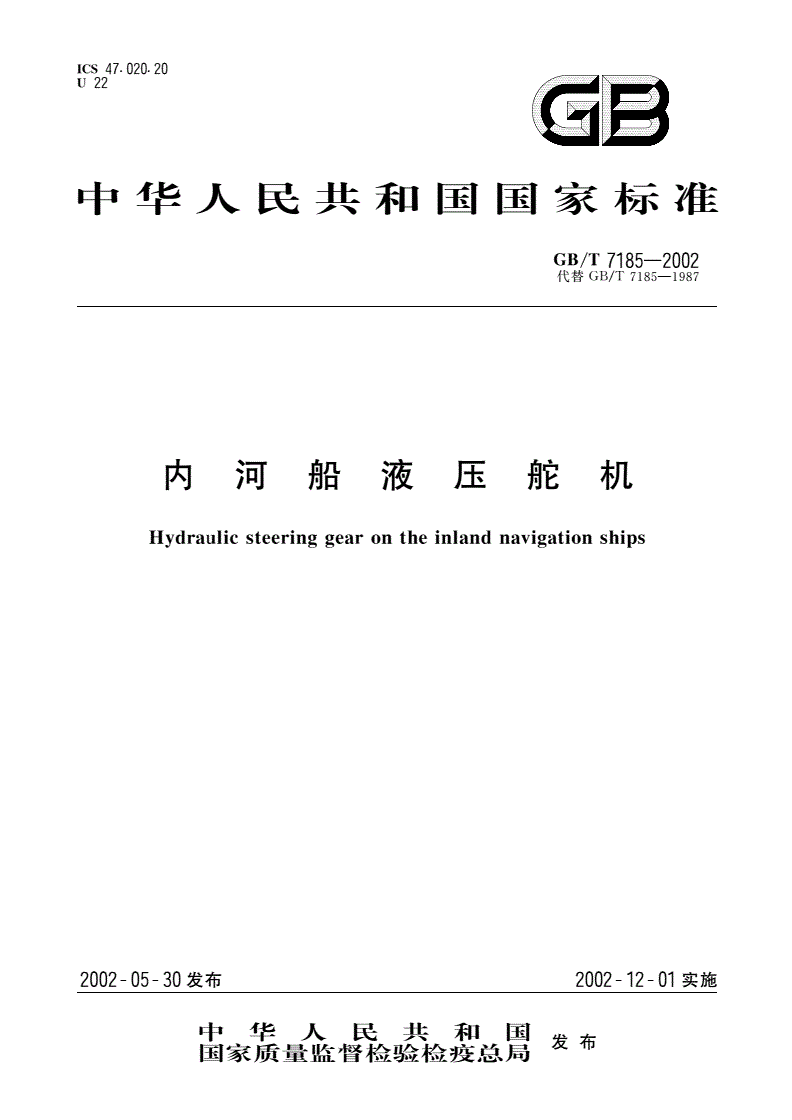

ICS47-020-20

U22沥羚

中华人民共和国国家标准

GB/T7185-2002

代替GB/T7185-1987

内河船液压舵机

Hydraulicsteeringgearontheinlandnavigationships

2002一05一30发布2002门2一01实施

中华人民共和国发布

国家质量监督检验检疫总局

GB/T7185-2002

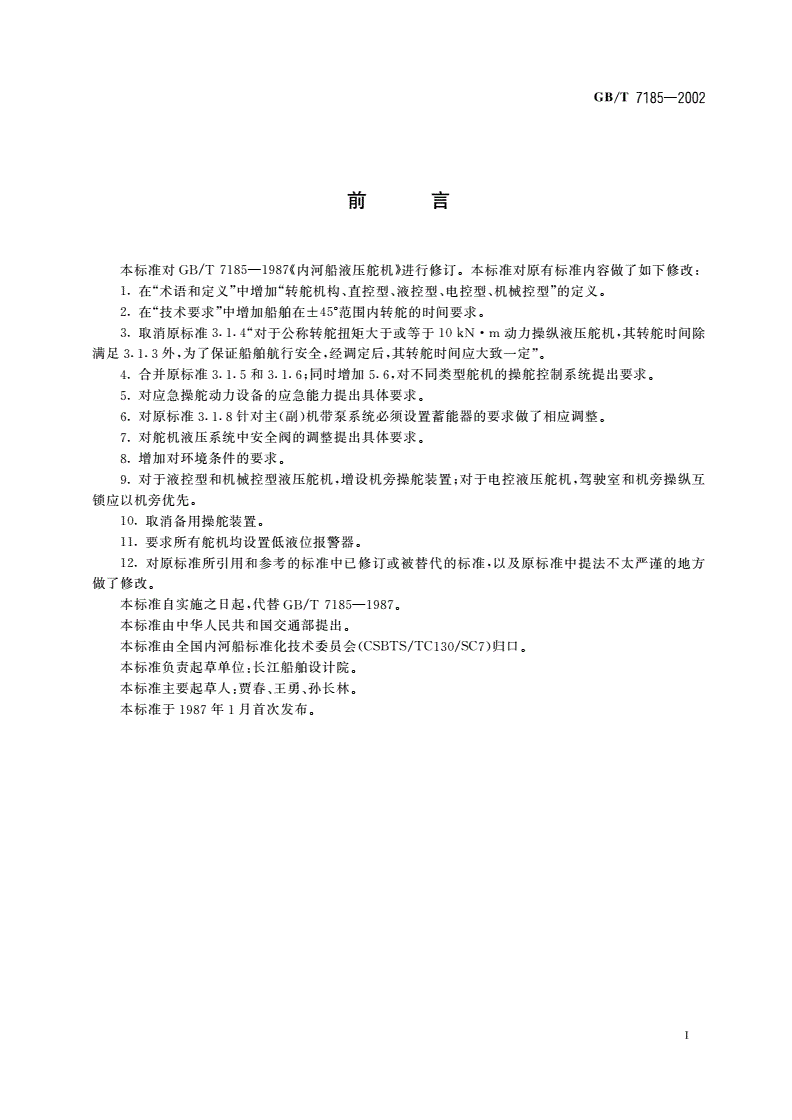

前言

本标准对GB/T7185-1987《内河船液压舵机》进行修订。本标准对原有标准内容做了如下修改:

1.在“术语和定义”中增加“转舵机构、直控型、液控型、电控型、机械控型”的定义。

2.在“技术要求”中增加船舶在士45。范围内转舵的时间要求。

3.取消原标准3.1.4"对于公称转舵扭矩大于或等于10kN"m动力操纵液压舵机，其转舵时间除

满足3.1.3外，为了保证船舶航行安全，经调定后，其转舵时间应大致一定”。

4合并原标准3.1.5和3.1.6;同时增加5.6，对不同类型舵机的操舵控制系统提出要求。

5.对应急操舵动力设备的应急能力提出具体要求。

6.对原标准3.1.8针对主(副)机带泵系统必须设置蓄能器的要求做了相应调整。

7，对舵机液压系统中安全阀的调整提出具体要求。

8.增加对环境条件的要求。

9.对于液控型和机械控型液压舵机，增设机旁操舵装置;对于电控液压舵机，驾驶室和机旁操纵互

锁应以机旁优先。

10.取消备用操舵装置。

11要求所有舵机均设置低液位报警器。

12.对原标准所引用和参考的标准中已修订或被替代的标准，以及原标准中提法不太严谨的地方

做了修改

本标准自实施之日起，代替GB/T7185-1987.

本标准由中华人民共和国交通部提出。

本标准由全国内河船标准化技术委员会((CSBTS/TC130/SC7)归口。

本标准负责起草单位:长江船舶设计院。

本标准主要起草人:贾春、王勇、孙长林。

本标准于1987年1月首次发布。

GB/T7185-2002

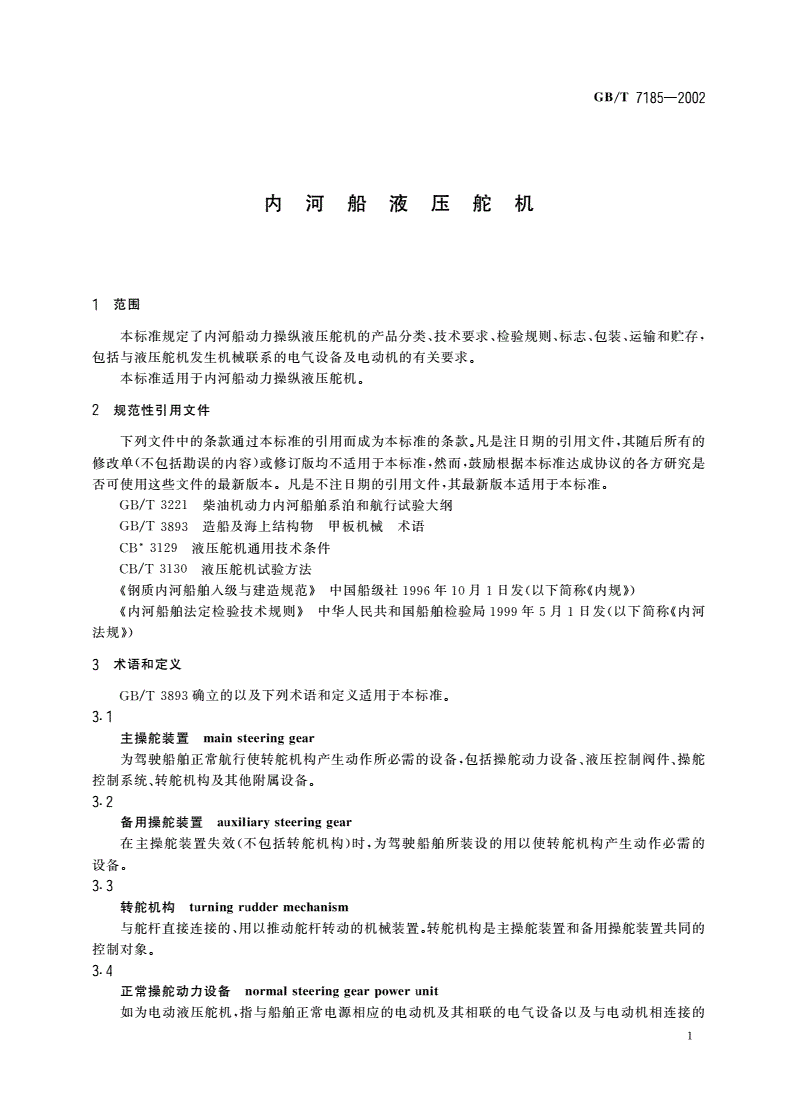

内河船液压舵机

范围

本标准规定了内河船动力操纵液压舵机的产品分类、技术要求、检验规则、标志、包装、运输和贮存，

包括与液压舵机发生机械联系的电气设备及电动机的有关要求。

本标准适用于内河船动力操纵液压舵机。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是

否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3221柴油机动力内河船舶系泊和航行试验大纲

GB/T3893造船及海上结构物甲板机械术语

CB`3129液压舵机通用技术条件

CB/T3130液压舵机试验方法

《钢质内河船舶入级与建造规范》中国船级社1996年10月1日发(以下简称《内规)}}

《内河船舶法定检验技术规则》中华人民共和国船舶检验局1999年5月1日发(以下简称《内河

法规))}

术语和定义

GB/T3893确立的以及下列术语和定义适用于本标准。

主操舵装置mainsteeringgear

为驾驶船舶正常航行使转舵机构产生动作所必需的设备，包括操舵动力设备、液压控制阀件、操舵

控制系统、转舵机构及其他附属设备。

备用操舵装置auxiliarysteeringgear

在主操舵装置失效(不包括转舵机构)时，为驾驶船舶所装设的用以使转舵机构产生动作必需的

设备。

转舵机构turningruddermechanism

与舵杆直接连接的、用以推动舵杆转动的机械装置。转舵机构是主操舵装置和备用操舵装置共同的

控制对象。

正常操舵动j1设备normalsteeringgearpowerunit

如为电动液压舵机，指与船舶正常电源相应的电动机及其相联的电气设备以及与电动机相连接的

GB/T7185-2002

操舵用泵。如为其他动力驱动的液压舵机，指驱动机以及与其相连接的操舵用泵。

15

应急操舵动力设备emergencysteeringgearpowerunit

与应急能源相应的电动机或〔其他驱动机)及其相联的电气设备，以及与此电动机(或其他驱动机)

相连接的操舵用泵。

3.6

最大工作压力maximumworkingpressure

当舵机以设计最大转舵速度下输出公称转舵扭矩值时液压泵出口处的压力。

17

系统安全阀
