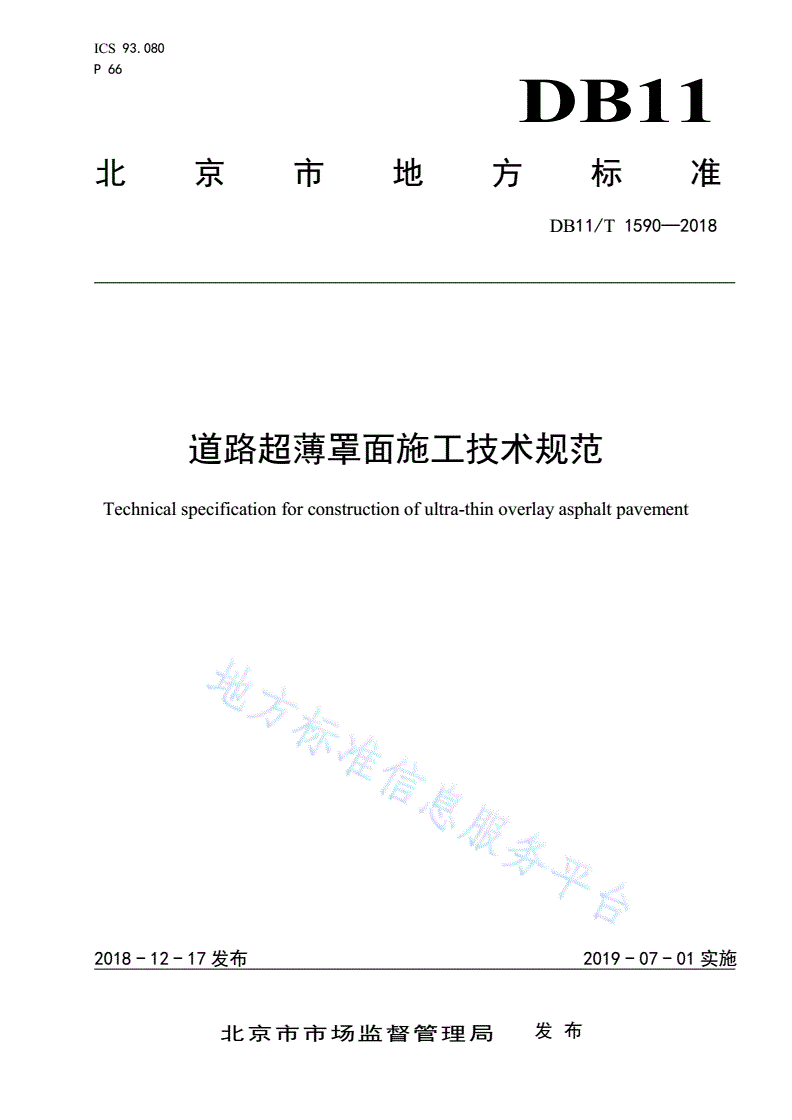

DB11/T 1590-2018 道路超薄罩面施工技术规范

ICS93.080

P66

DB11

北京市地方标准

DB11/T1590—2018

道路超薄罩面施工技术规范

Technicalspecificationforconstructionofultra-thinoverlayasphaltpavement

2018-12-17发布2019-07-01实施

北京市市场监督管理局发布

DB11/T1590—2018

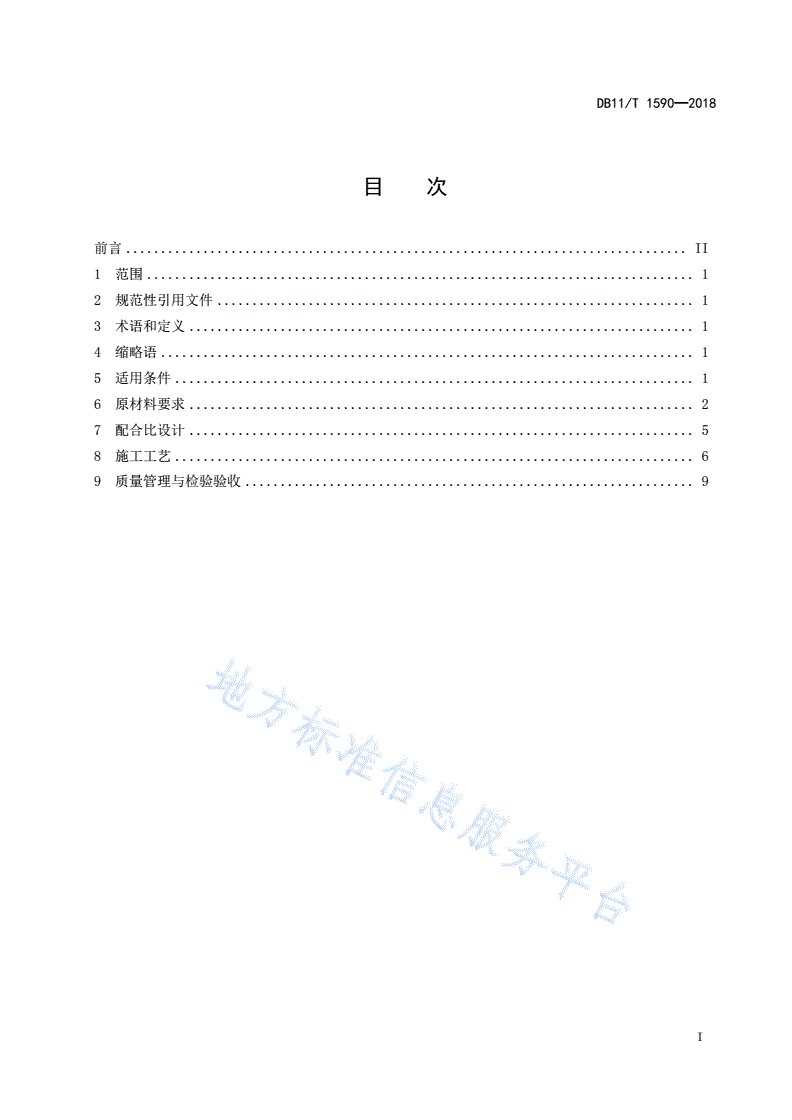

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4缩略语............................................................................1

5适用条件..........................................................................1

6原材料要求........................................................................2

7配合比设计........................................................................5

8施工工艺..........................................................................6

9质量管理与检验验收................................................................9

I

DB11/T1590—2018

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市交通委员会提出并归口。

本标准由北京市交通委员会组织实施。

本标准起草单位：北京市政路桥建材集团有限公司、北京市政路桥正达道路科技有限公司、

北京市政路桥股份有限公司、北京市城市道路养护管理中心、北京特希达交通勘察设计院有限公

司、唐山市交通运输局、北京建筑大学、北京路鹏达市政建设有限责任公司、北京城建十建设有

限公司、北京建工路桥集团有限公司。

本标准主要起草人员：李振、柳浩、杨丽英、王真、程根源、俞宏熙、关爱博、马瑞、靳军、

李会、吕嘉、张爱军、段文志、王超、蔡硕果、刘文明、杜晓明、朱利勇、徐世法、季节、杨炎

生、布海玲、屈新龙、彭雷、邵继有。

II

DB11/T1590—2018

道路超薄罩面施工技术规范

1范围

本标准规定了道路工程超薄罩面适用条件、沥青混合料配合比设计、施工工艺和质量管理及检验验

收。

本标准适用于采用超薄罩面的公路及城市道路沥青路面预防性养护工程。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T14335化学纤维短纤维线密度试验方法

GB/T14337化学纤维短纤维拉伸性能试验方法

FZ/T01057.7纺织纤维鉴别试验方法第7部分密度梯度法

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

超薄罩面ultra-thinoverlays

在原沥青路面上铺筑20mm±5mm厚度的用于提高路面服务功能的预防性养护技术。

4缩略语

下列缩略语适用于本文件。

PSSI：路面结构强度指数（PavementStructureStrengthIndex）

PCI：路面损坏状况指数（PavementConditionIndex）

RQI：路面行驶质量指数（RidingQualityIndex）

TFOT：沥青薄膜加热试验（ThinFilmOvenTest）

RTFOT：沥青旋转薄膜加热试验（RollingThinFilmOvenTest）

5适用条件

1

DB11/T1590—2018

超薄罩面适用于结构强度足够、表面状况尚好的路面，允许的路面损坏类型和程度包括：轻微不规

则裂缝、轻微龟裂、轻微车辙、麻面、轻微松散、泛油和磨光。超薄罩面适宜路况的判断标准采用PSSI、

RQI和PCI三项指标。其中，PSSI和RQI为检验指标，PCI为判断指标。即在PSSI和RQI满足要求的前提

下，以PCI为判断路面是否需要进行预防性养护的标准。适宜实施超薄罩面的路面技术条件见表1。

表1适宜实施超薄罩面的路面技术条件

高速公路、一级公路、

道路等级二级公路、城市次干路三级及以下公路、城市支路

城市快速路、城市主干路

PSSI≥85

RQI≥85≥80

≤4.0

PCI≥85≥80

≥80

6原材料要求

6.1沥青

超薄罩面沥青混合料中沥青可根据工程技术要求选择70#沥青、改性沥青、橡胶沥青、复合改性沥

青等，沥青性能试验按照JTGE20执行，70#沥青（A级）指标应满足JTGF40的要求，改性沥青、橡胶

沥青、复合改性沥青等技术指标应符合表2的规定。

表2沥青技术要求

沥青种类

项目单位试验方法

改性沥青橡胶沥青复合改性沥青

针入度（25℃,100g,5s）0.1mm60-8030-6030-70T0604

延度（5℃，5cm/min）cm≥30≥20≥15T0605

软化点TR&B℃≥75≥65≥70T0606

T0625

运动粘度Pa.s≤3（135℃）3~5（180℃）≤3（170℃）

闪点℃≥230——T0611

溶解度%≥99——T0607

弹性恢复（25℃）%≥85≥60≥80T0662

离析,48h软化点差,℃≤2.5——T0661

TFOT(或RTFOT)后残留物

质量变化%≤1.0——T0610

针入度比（25℃）%≥75——T0604

延度（5℃）cm≥20——T0605

注：复合改性沥青由SBS、橡胶粉与基质沥青加工而成。

6.2粗集料

2

DB11/T1590—2018

粗集料技术指标应符合JTGF40中的规定，试验按照JTGE42执行，所用粗集料还应洁净、干燥、

表面粗糙无风化、不含泥土或杂质、针片状颗粒含量少，宜采用玄武岩或辉绿岩，相应的性能指标应符

合表3的规定。

表3粗集料技术要求

指标单位技术要求试验方法

石料压碎值%≤26T0316

磨光值PSV—≤40T0321

洛杉矶磨耗损失%≤28T0317

表观相对密度—≥2.60T0304

吸水率%≤2.0T0304

坚固性%≤12T0314

针片状颗粒含量（混合料）%
