DB36/T 1686-2022 人民防空指挥工程维护管理规范
DB36/T 1686-2022 Standard for maintenance and management of civil air defense command facilities
基本信息
发布历史
-
2022年11月
研制信息
- 起草单位:
- 省人民防空办公室
- 起草人:
- 江西省人民防空指挥保障中心、江西省质量和标准化研究院
- 出版信息:
- 页数:27页 | 字数:- | 开本: -
内容描述

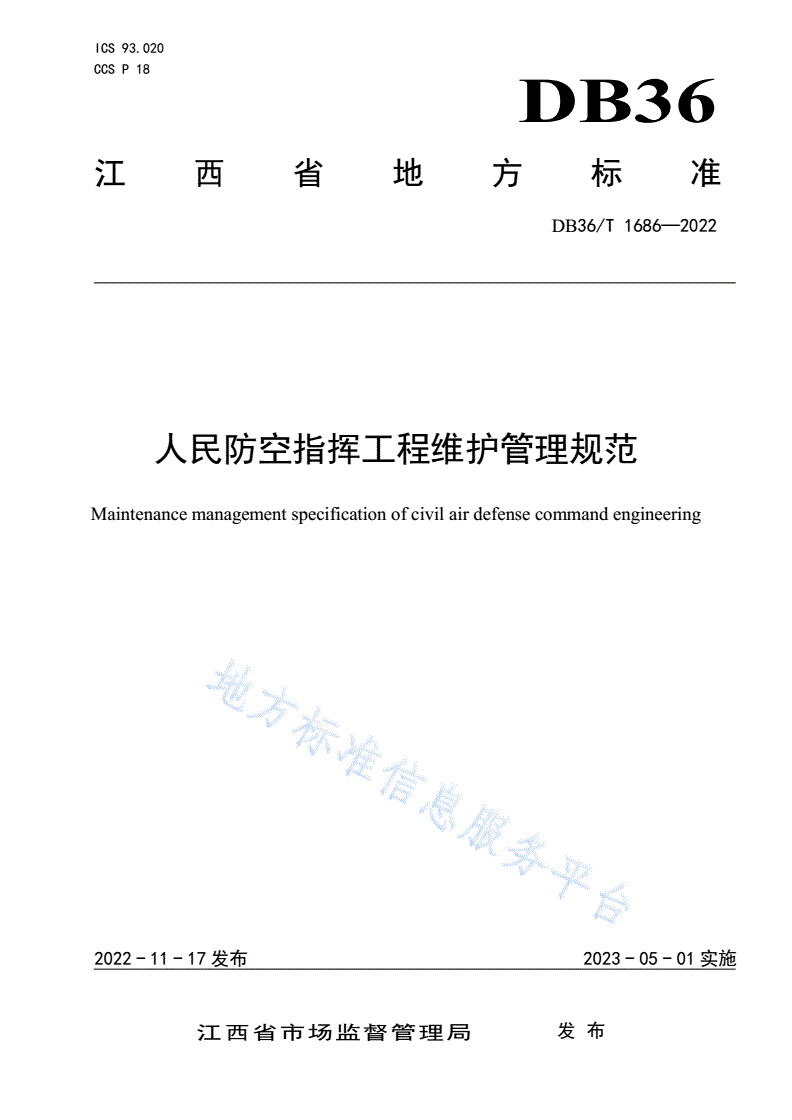

ICS93.020
CCSP18
DB36
江西省地方标准
DB36/T1686—2022
人民防空指挥工程维护管理规范
Maintenancemanagementspecificationofcivilairdefensecommandengineering
2022-11-17发布2023-05-01实施
江西省市场监督管理局发布
DB36/T1686—2022

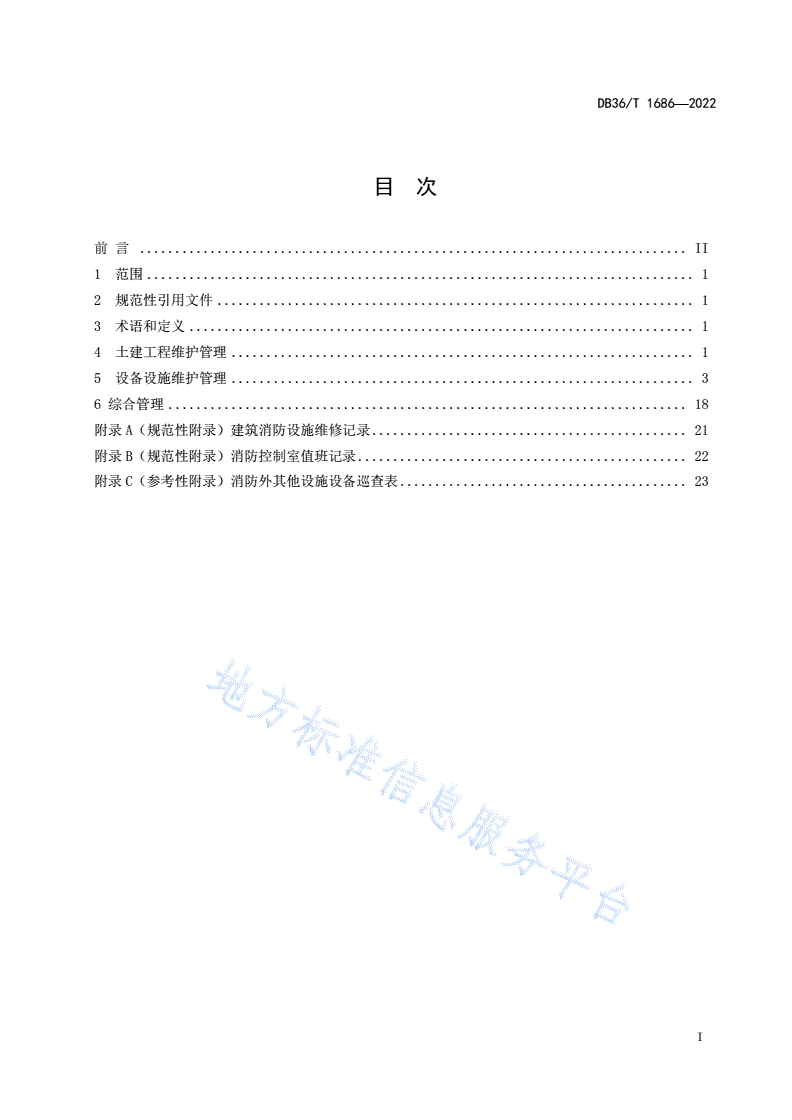

目次
前言..............................................................................II
1范围..............................................................................1
2规范性引用文件....................................................................1
3术语和定义........................................................................1
4土建工程维护管理..................................................................1
5设备设施维护管理..................................................................3
6综合管理..........................................................................18
附录A(规范性附录)建筑消防设施维修记录.............................................21
附录B(规范性附录)消防控制室值班记录...............................................22
附录C(参考性附录)消防外其他设施设备巡查表.........................................23
I
DB36/T1686—2022
前言
本文件按照GB/T1.1-2020给出的规则进行起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江西省人民防空办公室提出并归口。
本文件起草单位:江西省人民防空指挥保障中心、江西省质量和标准化研究院。
本文件起草人员:项翀、熊伟平、曾智、曾振东、王远洁、冯立权、熊曼莉、黄永文、王皓锦、胡
昭君。
II
DB36/T1686—2022
人民防空指挥工程维护管理规范
1范围
本文件规定了人民防空指挥工程维护管理相关的术语和定义、土建工程维护管理、设备设施维护管
理、综合管理等内容。
本文件适用于江西省人民防空指挥工程的维护管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB25201-2010建筑消防设施的维护管理
GA503建筑消防设施检测技术规程
3术语和定义
下列术语和定义适用于本文件。
3.1
人民防空指挥工程Civilairdefensecommandengineering
党委、政府、省军(军分)区战时指挥防空袭、平时组织抢险救灾的指挥场所。
3.2
孔口Opening
人民防空指挥工程主体与外部空间相连的通道,包括出入口、通风口、排烟口、天线竖井等。
3.3
人民防空指挥工程维护管理Maintenanceandmanagementofcivilairdefensecommand
engineering
对人民防空指挥工程及其设备设施进行维修、保养、保护的组织、计划、实施及检查、督促工作。
4土建工程维护管理
1
DB36/T1686—2022
4.1孔口
孔口的检查与维护表见表1。
表1孔口的检查与维护表
序号检查项目维护内容检查周期
1外露孔口松动缺损部件应及时修理或更换。
应与周围环境协调一致,采用迷彩伪装的孔口,涂料老化变色、脱落时
孔口伪装建(构)筑1年
2应及时刷新;采用植被伪装的孔口,要加强对植被的管理,达到伪装效
物
果。
4.2防水工程
防水工程的检查与维护表见表2。
表2防水工程的检查与维护表
序号检查项目维护内容检查周期
1.出现松动、开裂时,应对套管加固,做好防漏处理;2.应及时修理漏
1穿墙管
水管孔;3.废弃的穿墙管应及时封闭孔洞,做好防水处理。
不应堆放重物、安装设备设施,发现渗漏及时修补或更换;不能修补更1周
2变形缝、止水带换时,应全部清理,填塞柔性防水材料;对锈蚀部位进行除锈、防腐处
理。
检查穿墙管、墙面、密闭隔墙上的门框与墙面接触部位的密闭情况,发
3各接触部位现有裂缝、管孔封堵堵头松动或掉落等密闭不严密的情况,应及时进行1年
处理。
4.3装修工程
装修工程的检查与维护见表3。
表3建筑装修工程检查与维护表
序号检查项目维护内容检查周期
1.抹灰层间及抹灰层与其面层间粘结应牢固,出现空鼓、开裂、翘起、脱落、变
装饰抹灰工形、阳角部分损坏等现象时应进行修补或更换;2.面层严重起砂、掉角、脱皮、
1
程分格条脱落时应进行维修或更换;3.饰面严重污染、霉变、斑状水渍应进行维修
或更换。
1-2年
油漆打蜡工1.混色油漆脱皮、返锈时应进行除锈和重新刷漆;2.清漆出现脱皮、斑痕、表面
2
程严重污损应进行清理和重新刷漆;3.蜡面无光泽、污损应进行维修或更换。
粘结出现严重空鼓、缺楞掉楞、板块有较大裂纹、板块脱落、压条翘曲、压条损
3镶贴工程
坏、螺钉脱落、镜底水银脱落、镜面模糊等情况时应及时进行维修或更换。
2
DB36/T1686—2022
表3建筑装修工程检查与维护表(续)
检查周
序号检查项目维护内容
期
罩面板、吸音1.各种罩面板严重脱层、翘曲、折裂、缺楞、掉角、塌腰应进行维修或更换;2.各种
板及钢、铝合装饰压条变形、螺钉脱落、损坏、翘曲应进行维修或更换;3.龙骨变形翘曲、连接件
4
金龙骨安装松动、严重锈蚀应进行维修或更换;4.表面涂层掉皮,污染严重应进行清理,维修或
工程更换。
1.各类装修材料地面、踢脚线均应保持表面光洁、平整,当出现开裂、起砂、脱落、
霉烂、掉棱、掉角及表面损坏等情况时应进行维修或更换;2.地面(地沟盖板)因超
地面装修工
5载、撞击等作用受到损坏应进行维修或更换;3.水泥地面面层出现爆皮、起砂、凹坑、1-2年
程
严重空鼓应进行维修或更换;4.防静电活动地板面层损坏、支架松动应进行维修或更
换。
1.木门受潮变形、翘曲、关闭不严、开(关)不灵、铁件锈蚀、油漆脱落、玻璃损坏、
螺钉松动应进行维修或更换;2.钢门关闭不严、开(关)不灵、倒翘变形、掉漆锈蚀、
6各类房门
玻璃损坏应进行维修或更换;3.铝合金门缝隙不均,开(关)不灵,附件不全、弹簧
锈蚀、玻璃斑污损坏应进行维修或更换。
5设备设施维护管理
5.1防护门
防护门的检查与维护见表4。
表4防护门的检查与维护表
序号检查项目维护内容检查周期
应开启、关闭1-2次,检查该设备是否完好,有无异常响声,并对铰页、闭锁
1铰页、闭锁1月
等传动机构的运动部位加注润滑油,确保设备使用灵活
应对密封胶条检查,密封胶条应保持清洁,不得沾油脂、油漆和污渍,并涂滑石
2密封胶条1季度
粉保护。若发现密封胶条老化、贯穿断面的通孔或局部缺胶,应予更换。
应对密闭屏蔽门密封刀和簧片部位清洁1次,对簧片部位用金属薄片包上脱脂纱
3密闭屏蔽门布沾无水乙醇进行擦洗,密封刀部位使用脱脂纱布沾无水乙醇进行擦洗。发现簧1季度
片损坏,松下损坏簧片压条处的螺钉,换上备用簧片,并安装好压条及螺钉。
4检修应在潮湿季节前、后各检修1次,确保开闭灵活。1年
5门扇应对门扇进行检查、调试,传动机构的运动部位加注润滑油。1年
至少1次擦拭活门表面的灰尘、污垢,检查悬摆板的活动情况,观察其与底座板
的贴合是否严密。手压查看悬摆板活动是否灵活,下压时悬摆板应与底座板贴合
6防爆波活门1周
严密,在底座的另一侧放置一盏工作灯,然后在悬摆板与底座贴合部位查看,若
不漏灯光即为合格,松开后悬摆自动复位与限位座贴合。
应检查胶垫、胶管老化或出现裂缝,均应及时更换;胶垫、胶管表面沾有油、油
7防爆波活门1年
漆等时应清理干净并涂上滑石粉。
8保养应进行1次全面保养、检查,并进行调试、除锈、刷漆及调换胶条。3-5年
5.2暖通空调系统
3
DB36/T1686—2022
5.2.1油网滤尘器
油网滤尘器的检查与维护见表5。
表5油网滤尘器的检查与维护表
序号检查项目维护内容检查周期
1.除尘室内应保持整洁、干燥。检查滤尘器的外框、加固栅、固定边框的零部件等的
外观、零部
1锈蚀情况,应对锈蚀部位进行除锈、刷漆。2.检查油网滤尘器的铁丝网、边框等的损1年
件
坏情况,若有损坏,应进行维修或更换滤尘器。
若油网滤尘器前后压差达到70Pa时,宜对滤尘器进行洗涤与浸油。方法:先用10%
油网滤尘器的碱水或工业小苏打溶液(温度为60℃~70℃)清除油污,尔后用清水冲净、晾干,
21年
前后压差再浸入10号或20号机油,待油滴干后再安装。安装时应将网眼大的面朝向迎风侧,
并固定牢靠。
5.2.2过滤吸收器
过滤吸收器的检查与维护表见表6。
表6过滤吸收器检查与维护表
序号检查项目维护内容检查周期
进、出口钢板法
1进、出口钢板法兰不得打开,不得受潮。确保滤毒室整洁、干燥。1周
兰、滤毒室
1.金属表面生锈时,应及时除锈刷漆,各种配件如有损坏,应及时修理;2.连接
2配件、通风管过滤吸收器前后的通风管必须密闭,不能漏气;3.存放五年以上的过滤吸收器,1年
必须经防化部门检测其性能是否正常,方可使用。
5.3手、电动双连杆密闭阀门
手、电动双连杆密闭阀门的检查与维护表见表7。
表7手、电动双连杆密闭阀门的检查与维护表
序号检查项目维护内容检查周期
外观、密闭性和对生锈的部位进行除锈刷漆,擦拭阀体、变速箱、电机外表,检查开闭运转是
11月
信号否灵活,密闭是否良好;检查控制回线及信号显示是否完好。
1.检查润滑油,进行补充或更换;2.检查行程开关触头,清除锈斑,调整间隙;
3.测量电机绕组相间及对地绝缘电阻;4.测量控制设备触头对地绝缘电阻;5.
2双连杆阀门1年
进行电动、手动变换和手动启闭操作,是否打火;6.除锈补漆,填补不清楚标
志;7.对开关不灵活、转动声音异常的阀门应拆卸检修。
5.4其他防护设施
5.4.1其他防护设施的检查与维护表见表8。
4
DB36/T1686—2022
表8其他防护设施的检查与维护表
序号检查项目维护内容检查周期
确保有机玻璃保持清洁透明,密闭性能良好,密闭胶条如老化应及时
1密闭观察窗1季度
更换。
扩散(活门)室应保持清洁,严禁堆放杂物或挪作他用,每季度清扫
排烟口的扩散室,进排风孔不得堵塞;金属部件应保持完整的油漆层,1季度
2扩散(活门)室
如局部漆层脱落,应补涂油漆。
应重新涂防锈漆和面漆;法兰堵板老化的橡胶垫圈应予更换。3-5年
1.检查排烟系统的砾石消波室查看是否正常1年
2.检查进排风系统的砾石消波室,查看是否正常2年
3砾石消波室
3.排烟系统的砾石消波室进行1次彻底检修,确保各系统正常运行。3-5年
4.对排风系统的砾石消波室进行1次彻底检修,确保各系统正常运行。8-10年
5.4.2砾石消波室检修时,应取出砾石,用水冲去尘土并晾干,清扫室内;擦拭人孔盖板,给铰页加注
润滑油;对支撑的型钢、钢筋网及其他金属部件进行除锈,并刷防锈漆两道、沥青漆三道。
5.5通风、空气调节设备设施
5.5.1通风机
通风机的检查与维护见表9。
表9通风机的检查与维护表
序号检查项目维护内容检查周期
1.检查零部件坚固、缺损情况,如出现缺损及时维修替换;2.擦拭机器设
备,保证设备清洁;3.对长期不用风机,启动运转30分钟,检查风机(含
1外观、零部件、电气系统1月
备用风机)的运转声音是否正常;4.检查电气系统接线有无松动,保险
是否完好。
1.清扫电机风罩上的灰尘、积物;2.测量电机绕组相间及对地绝缘电阻;
2电机1年
3.测量电机工作电流;4.调整、更换启动设备不合要求的配件。
5.5.2通风管道
通风管道的检查与维护见表10。
表10通风管道的检查与维护表
序号检查项目维护内容检查周期
1风管、支架、吊杆查看是否松动,风管内是否有积水、漏风,发现问题及时维修。1日
1.清洗进风过滤网(过滤网不能直接晒太阳或火烤,以免变形),开机
2过滤网1年
前应装上过滤网;2.出现锈迹,应除锈补漆。
5.5.3移动式除湿机
移动式除湿机的检查与维护见表11。
5
DB36/T1686—2022
表11移动式除湿机的检查与维护表
序号检查项目检查内容检查周期
对除湿机进行一次擦拭,并启动运行30分钟,检查设备运行是否正常,
1除湿机1月
发现故障及时维修。
1.擦拭机器箱体和部件,清洗进风过滤网;2.检查电气、控制电路,出
2机器箱体和部件、过滤网1年
现问题及时进行维修。
5.5.4水冷自动调温除湿机和立式冷风机
水冷自动调温除湿机和立式冷风机的检查与维护见表12。
表12水冷自动调温除湿机和立式冷风机的检查与维护表
检查周
序号检查项目检查内容
期
外观、制冷系统、冷却
1对设备巡查一次,检查冷却水管是否有渗水,检查制冷系统有无漏油现象。1日
水管
1.对除湿机、冷风机进行擦拭,并启动运行30分钟~60分钟(在使用季节应
按使用维护要求进行),检查机组各部件运转有无噪音,运行是否正常;
2除湿机、冷风机1月
2.检查除湿机高、低压值是否正常,出现异常及时维修;3.检修电气、控制
系统,发现故障及时维修。
1.清洗进风过滤网(过滤网不能直接晒太阳或火烤,以免变形),开机前应
3过滤网、电气系统装上过滤网,清洗冷却管道;2.检查电气系统,更换调整不合要求的元器件;1年
3.出现生锈的部件及时除锈补漆。
5.5.5消声与减振装置
消声与减震装置的检查与维护见表13。
表13消声与减震装置的检查与维护表
序号检查项目检查内容检查周期
1.清除消声器与消声风口外壳及内部的积灰、污垢,发现金属壳体锈蚀应及时除锈
消声器、消
刷漆,检查活动百叶风口调节是否灵活,有无锈蚀,出现锈蚀应及时除锈补漆;
1声风口、百
2.检查消声器有无损坏、受潮,金属部件有无锈蚀,消声材料有无外露,发现问题
叶风口
及时处理。
1年
检查消音量,消声器或消声室的消声量(A级)低于设计值10dB(A)及以上,应查
2消音量
明原因,经处理不能解决问题的应予以更换或重做消声室。
检查垫片等零部件,如出现问题更换风管和消声器连接法兰的垫片,拧紧螺栓,保
3垫片
证正常使用。
弹簧和橡胶检查弹簧有无失效,橡胶有无老化;更换老化失效的减振弹簧、减振垫和减振软木;
41年
减振器柔性接管注意防潮,发现损坏或发霉变质应及时更换。
5.5.6移动式加湿器
6
DB36/T1686—2022
秋冬季节每月进行一次清洁,检查加湿器是否漏水,各操作开关、出雾量是否正常。
5.5.7紫外线空气消毒机
每周对消毒机进行一次清洁;每月加电运行30分钟~60分钟,检查消毒机各操作开关是否灵敏,出
风量是否正常;每年清洗过滤网一次。
5.6给排水设备设施
5.6.1给水设备
