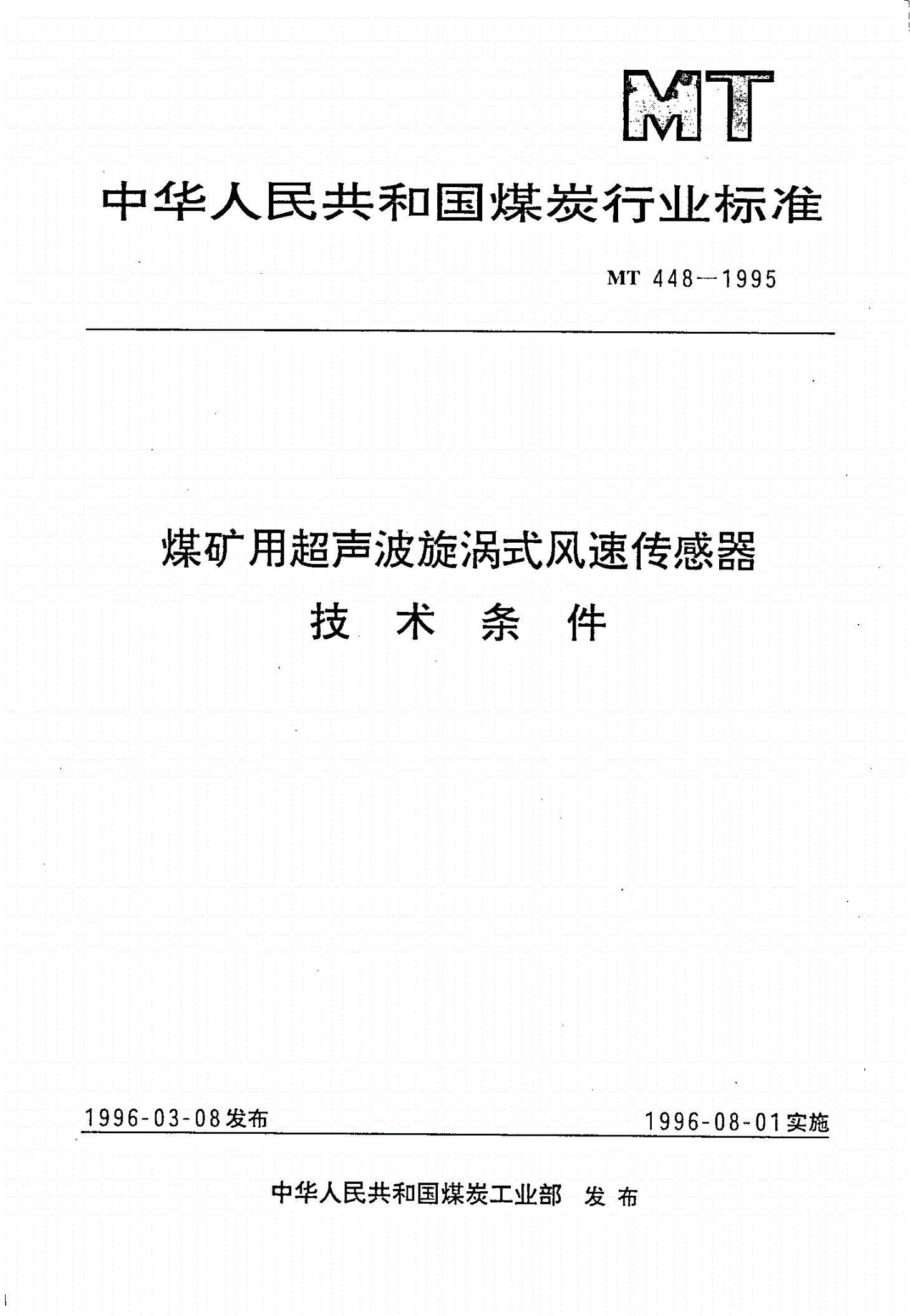

MT 448-1995 煤矿用超声波旋涡式风速传感器技术条件

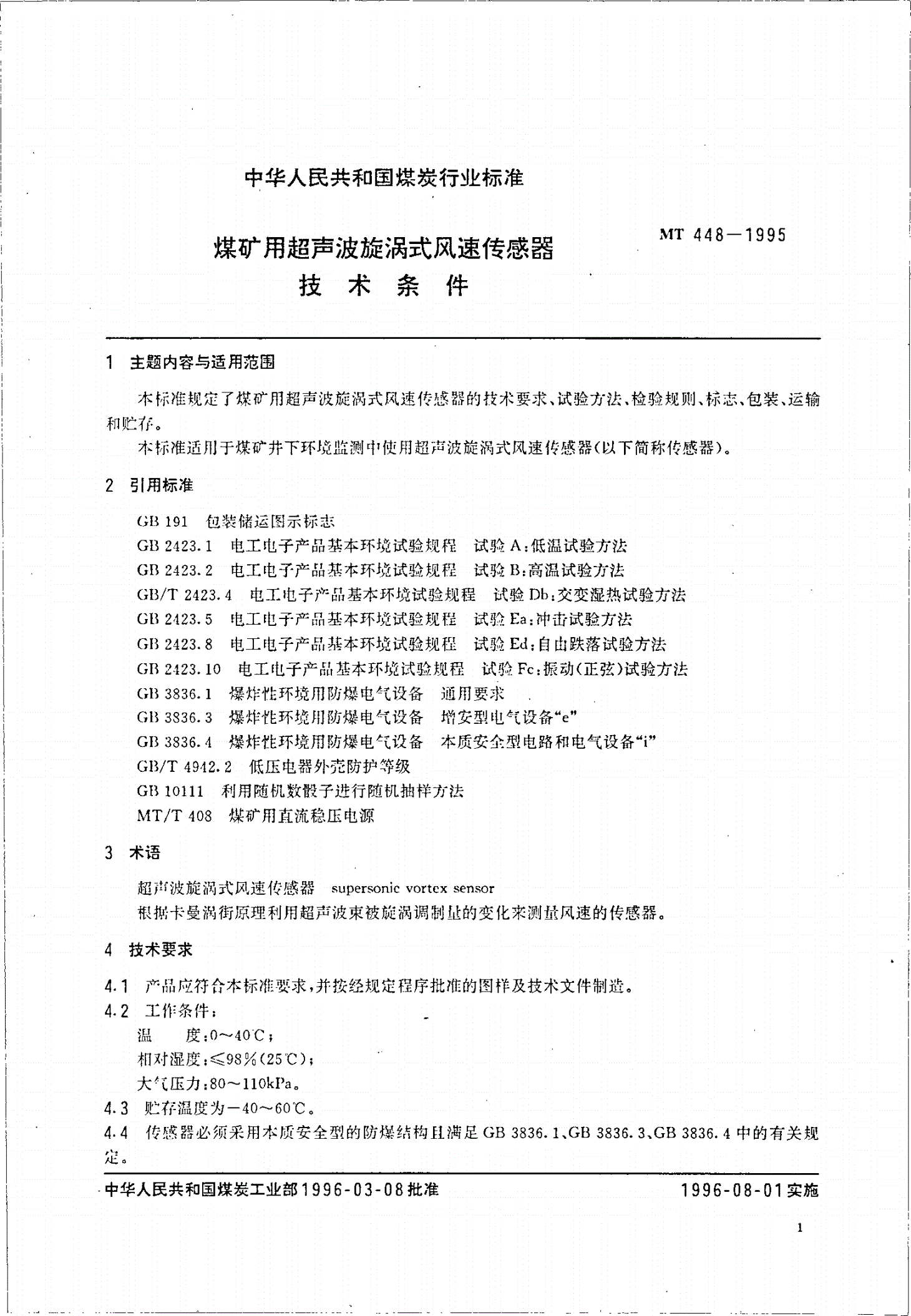

中华人民共和国煤炭行业标准

MT448一1995

煤矿用超声波旋涡式风速传感器

技术条件

1主题内容与适用范围

本标准规定了煤矿用超声波旋涡式风速传感器的技术要求、试验方法、检验规则、标志、包装、运输

和贮存

本标准适用于煤矿井下环境监测中使用超声波旋涡式风速传感器(以下简称传感器)。

2引用标准

GB191包装储运图示标志

GB2423.1电工电子产品基本环境试验规程试验A:低温试验方法

GB2423.2电工电子产品基本环境试验规程试验B:高温试验方法

GB/T2423.4电工电子产品基本环境试验规程试验Db:交变湿热试验方法

GB2423.5电工电子产品基本环境试验规程试验Ea:冲击试验方法

GB2423.8电工电子产品基本环境试验规程试验Ed:自由跌落试验方法

GB2423.10电工电子产品基本环境试验规程试验Fc,振动(正弦)试验方法

GB3836.1爆炸性环境用防爆电气设备通用要求

GB3836.3爆炸性环境用防爆电气设备增安型电气设备、”

GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备“i"

GB/T4942.2低压电器外壳防护等级

GB10111利用随机数般子进行随机抽样方法

MT/T408煤矿用直流稳压电源

3术语

超声波旋涡式风速传感器supersonicvortexsensor

根据卡曼涡街原理利用超声波束被旋涡调制量的变化来测量风速的传感器。

4技术要求

4门产品应符合本标准要求，并按经规定程序批准的图样及技术文件制造。

4.2工作条件:

温度:。一400C;

相对湿度:簇980x(250C);

大气压力:80^-110kPa.

4.3贮存温度为一40^-600C.

4.4传感器必须采用本质安全型的防爆结构且满足GB3836.1,GB3836.3,GB3836.4中的有关规

定

中华人民共和国煤炭工业部1996一03一08批准1996一08一0，实施

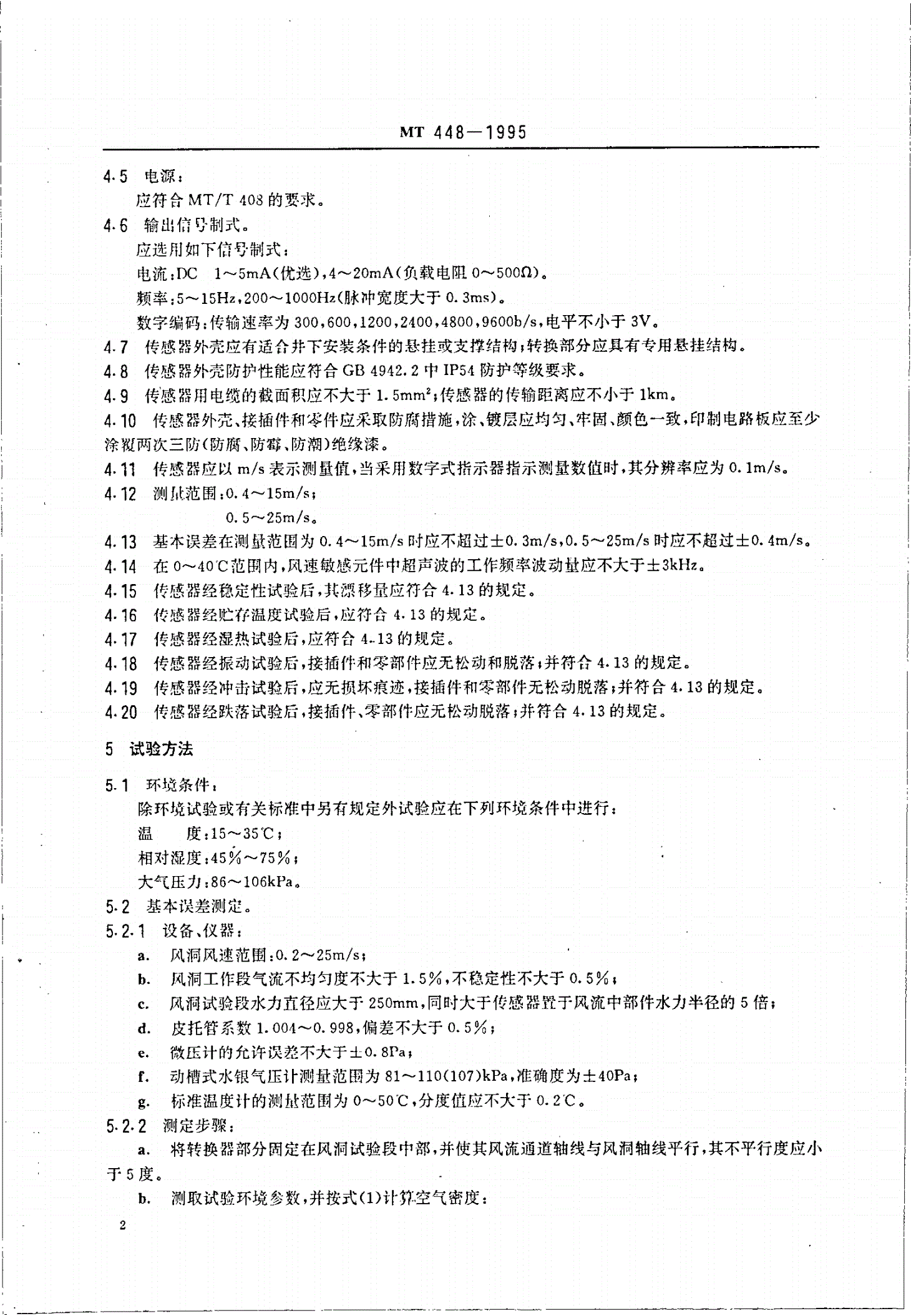

MT448一1995

4.5电源

应符合MT/T408的要求。

4.6输出信号制式。

应选用如下信号制式:

电流;DC1-5mA(优选)，4'V20mA(负载电阻0-5000).

频率;5-15Hz,200-1000Hz(脉冲宽度大于。.3ms),

数字编码:传输速率为300,600,1200,2400,4800,9600b/s，电平不小于3V.

4.了传感器外壳应有适合井下安装条件的悬挂或支撑结构;转换部分应具有专用悬挂结构。

4.8传感器外壳防护性能应符合GB4942.2中IP54防护等级要求。

4.9传感器用电缆的截面积应不大于1.5mm,;传感器的传输距离应不小于lkm

4.10传感器外壳、接插件和零件应采取防腐措施，涂、镀层应均匀、牢固、颜色一致，印制电路板应至少

涂覆两次三防(防腐、防霉、防潮)绝缘漆。

4.11传感器应以m/s表示测量值，当采用数字式指示器指示测量数值时，其分辨率应为0.lm/s.

4.12测量范围:0.4-15m/s;

0.5-25m/so

4.13基本误差在测量范围为。.4-15m/s时应不超过士。.3m/s,0.5-25m/s时应不超过士0.4m/s,

4_14在。^-400C范围内，风速敏感元件中超声波的工作频率波动量应不大于士3kHze

4.15传感器经稳定性试验后，其漂移量应符合4.13的规定。

4.16传感器经贮存温度试验后，应符合4.13的规定。

4.17传感器经湿热试验后，应符合4.13的规定。

4.18传感器经振动试验后，接插件和零部件应无松动和脱落，并符合4.13的规定。

4}19传感器经冲击试验后，应无损坏痕迹，接插件和零部件无松动脱落;并符合4.13的规定。

4.20传感器经跌落试验后，接插件、零部件应无松动脱落;并符合4.13的规定。

5试验方法

5，1环境条件:

除环境试验或有关标准中另有规定外试验应在下列环境条件中进行:

温
