GB 14536.5-1996 家用和类似用途电自动控制器 密封和半密封电动机-压缩机用电动机热保护器的特殊要求

GB14536.5-1996

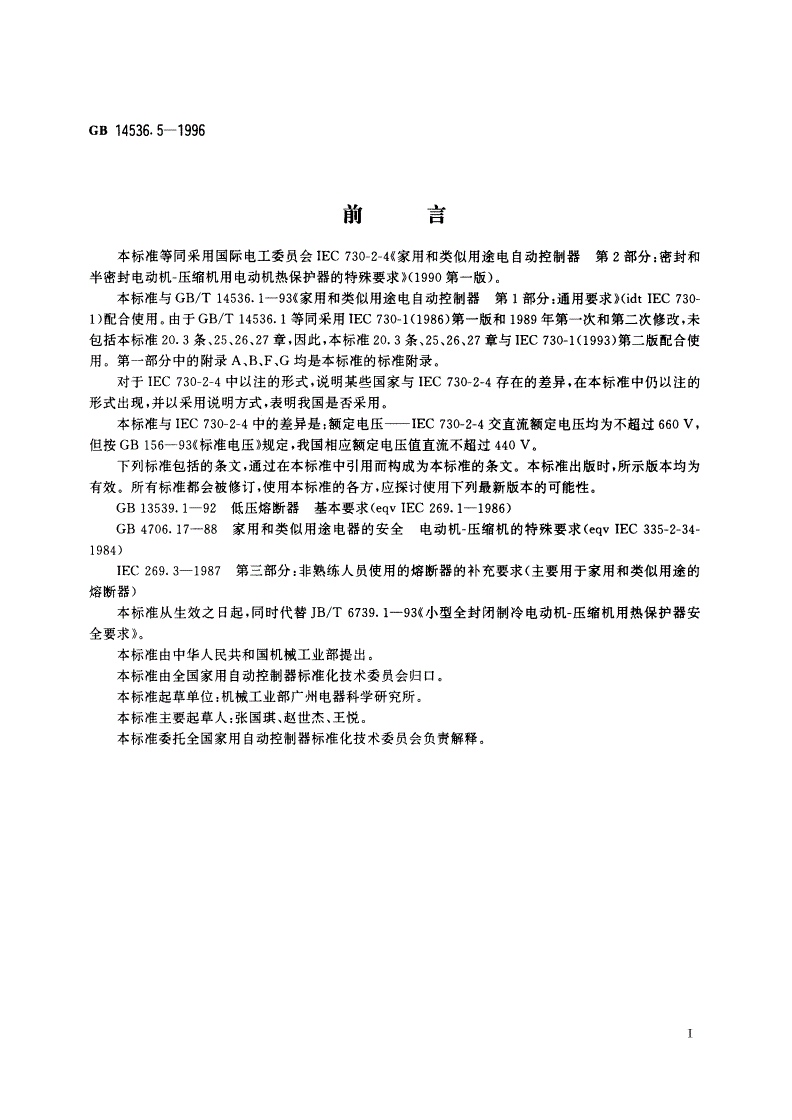

前言

本标准等同采用国际电工委员会IEC730-2-4((家用和类似用途电自动控制器第2部分:密封和

半密封电动机一压缩机用电动机热保护器的特殊要求)))C99。第一版)。

本标准与GB/T14536.1-93((家用和类似用途电自动控制器第I部分:通用要求》(idtIEC730

I)配合使用。由于GB/T14536.1等同采用IEC730-1(1986)第一版和1989年第一次和第二次修改，未

包括本标准20.3条、25,26,27章，因此，本标准20.3条、25,26,27章与IEC730-10993)第二版配合使

用。第一部分中的附录A,B,F,G均是本标准的标准附录。

对于IEC730-2-4中以注的形式，说明某些国家与IEC730-2-4存在的差异，在本标准中仍以注的

形式出现，并以采用说明方式，表明我国是否采用。

本标准与IEC730-2-4中的差异是:额定电压—IEC730-2-4交直流额定电压均为不超过660V,

但按GB156--93标《准电压》规定，我国相应额定电压值直流不超过440V

下列标准包括的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为

有效。所有标准都会被修订，使用本标准的各方，应探讨使用下列最新版本的可能性。

GB13539.1-92低压熔断器基本要求(eqvIEC269.1-1986)

GB4706.17-88家用和类似用途电器的安全电动机一压缩机的特殊要求(eqvIEC335-2-34-

1984)

IEC269.3-1987第三部分:非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的

熔断器)

本标准从生效之日起，同时代替JB/T6739.1-93《小型全封闭制冷电动机一压缩机用热保护器安

全要求》。

本标准由中华人民共和国机械工业部提出。

本标准由全国家用自动控制器标准化技术委员会归口。

本标准起草单位:机械工业部广州电器科学研究所。

本标准主要起草人:张国琪、赵世杰、王悦。

本标准委托全国家用自动控制器标准化技术委员会负责解释。

Gs145365-1996

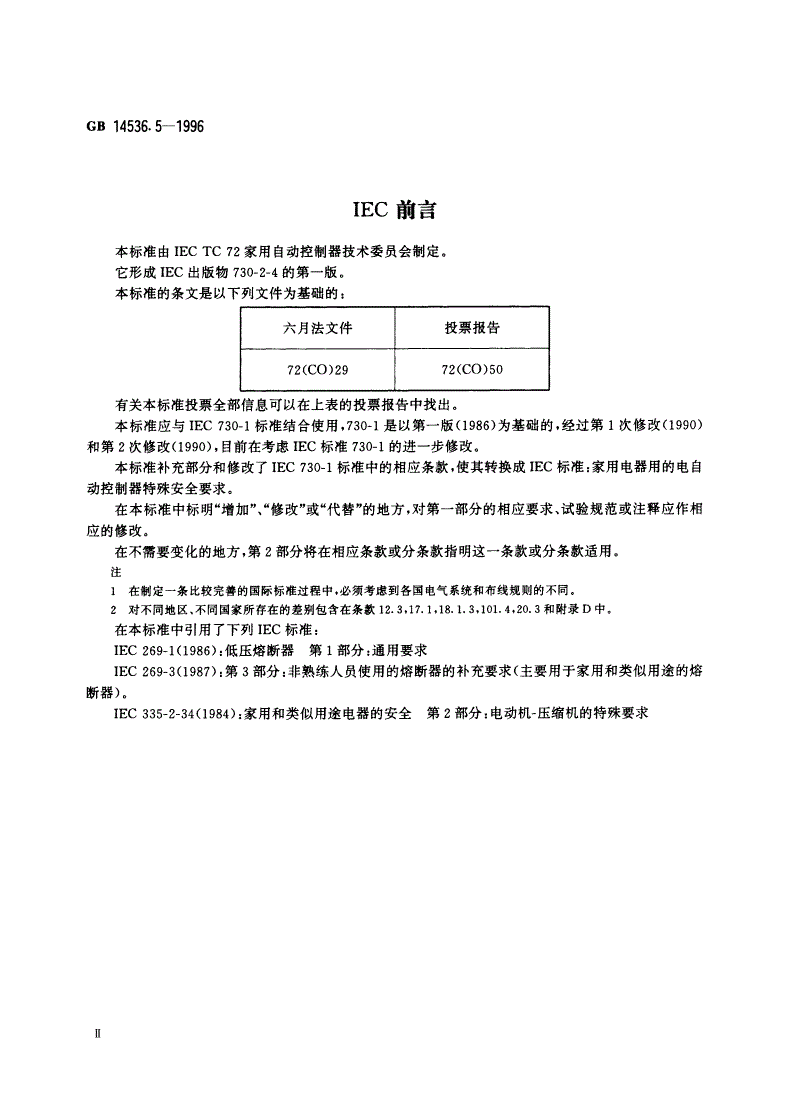

IEC前言

本标准由IECTC72家用自动控制器技术委员会制定。

它形成IEC出版物730-2-4的第一版。

本标准的条文是以下列文件为基础的:

六月法文件投票报告

72(C0)2972(C0)50

有关本标准投票全部信息可以在上表的投票报告中找出。

本标准应与IEC730-1标准结合使用，730-1是以第一版(1986)为基础的，经过第1次修改(1990)

和第2次修改((1990)，目前在考虑IEC标准730-1的进一步修改。

本标准补充部分和修改了IEC730-1标准中的相应条款，使其转换成IEC标准:家用电器用的电自

动控制器特殊安全要求。

在本标准中标明“增加”、修“改”或代“替”的地方，对第一部分的相应要求、试验规范或注释应作相

应的修改。

在不需要变化的地方，第2部分将在相应条款或分条款指明这一条款或分条款适用。

注

在制定一条比较完善的国际标准过程中，必须考虑到各国电气系统和布线规则的不同。

对不同地区、不同国家所存在的差别包含在条款12.3,17.1,18.1.3,101.4,20.3和附录n中。

在本标准中引用了下列IEC标准:

IEC269-10986):低压熔断器第1部分:通用要求

IEC269-3(1987):第3部分:非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔

断器)。

IEC335-2-34(1984):家用和类似用途电器的安全第2部分:电动机一压缩机的特殊要求

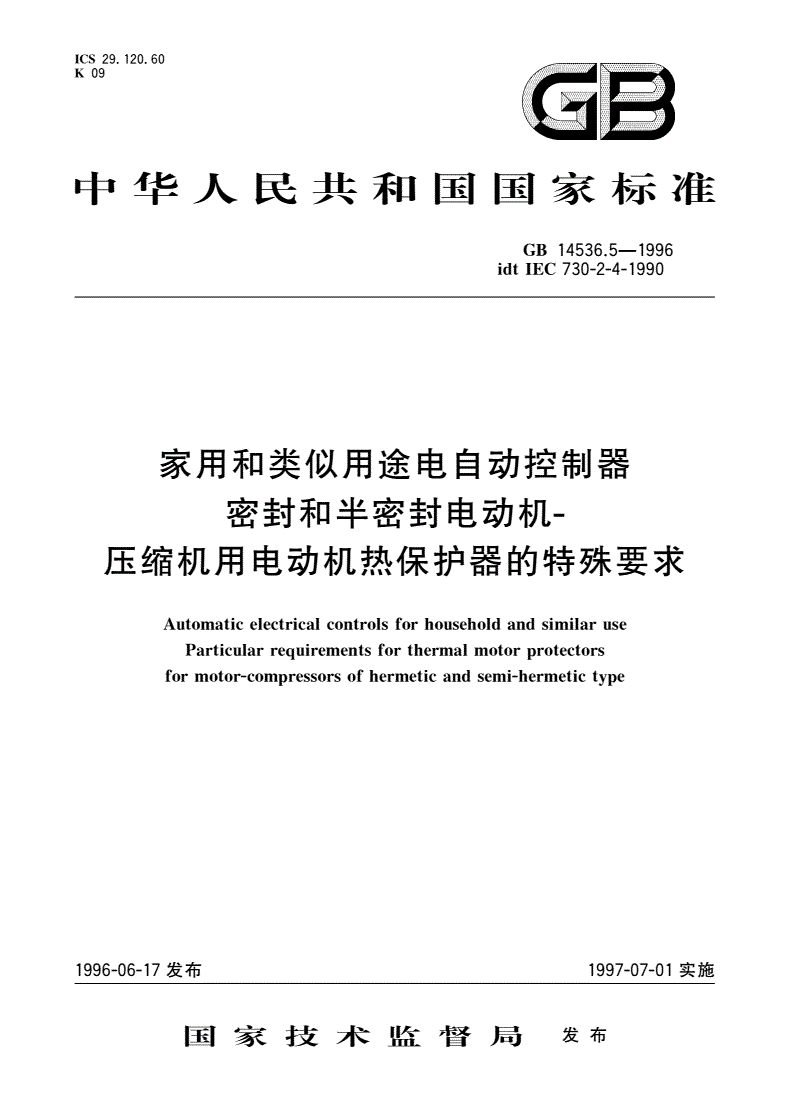

中华人民共和国国家标准

家用和类似用途电自动控制器

密封和半密封电动机-

压缩机用电动机热保护器的特殊要求GB14536.5-1996

idtIEC730-2-4-1990

Automaticelectricalcontrolsforhouseholdandsimilaruse代替JB门6739.卜93

Particularrequirementsforthermalmotorprotectorsfor

motor-compressorsofhermeticandsemi-hermetictype

1范围

GB/T14536.1中的该章，用下述内容代替

1.1本标准适用于GB/T14536.1中定义的、封闭(密封和半密封型)电动机一压缩机内的热保护器的

部分评价

注

1电动机热保护器是一个取决于正确安装或固定在电动机上或电动机内，而且只能与相应的电动机结合在一起进

行试验的整装式控制器

z关于将电动机和电动机热保护器结合在一起试验的要求在GB4706.17中规定。

1.1.1本标准适用于密封和半密封电动机一压缩机用电动机热保护器的固有妥全，适用于与设备有关

的操作值、操作时间和操作程序，本标准适用于封闭(密封和半密封型)的电动机一压缩机上或电动机一压

缩机内电动机热保护器。

本标准适用于GB4706(IEC335)标准范围内的电动机一压缩机的电动机热保护器。

注:本标准使用的“设备”一词包括“器具和设备”

1.1.2本标准不适用于电动机保护的其他措施。

1.1.3本标准不适用于断开电路的手动装置

1.2本标准适用于额定电压直流不超过440V'1，交流不超过660V,额定输出为11kW或以下的电动

机用的热保护器。

1.3本标准未考虑取决于控制器在设备中的安装方法的控制器自动动作的响应值如果响应值对保护

使用者及周围环境有意义，则由相应的设备标准规定的或由制造厂规定的值适用。

2术语

GB/T14536.1中的该章，除下述内容外均适用。

2.6根据试验程序所分的控制器自动动作类型的定义，该条增加下述条款:

2.6.1013型动作type3action

采用说明:

1二PCIEC730-2-4中，额定电压交直流均为不超过660V，但按GB150-93((标准电压》规定我国相应额定电压为

直流不超过440V

国家技术监督局1996一06一17批准1997-07-01实施

GB14536.5-1996

其动作特性的可靠性只能根据在被保护的电动机一压缩机上进行测量来评价

2.13该条增加下述条款:

2.13.101封闭式电动机一压缩机sealedmotor-compressor

将一个压缩机和一个电动机封装在同一个没有外部轴封的外壳内的机械压缩机，电动机在冷却的

环境中工作，可以通过焊接或铜焊(对于密封的压缩机)，使外壳永久封闭，或用一个或多个填实接缝(半

密封的压缩机)将外壳封住

3一般要求

GB/T14536.1中的该章，均适用。

4试验的一般说明

GB/T14536.1中的该章，除下述内容外均适用。

4.3.1.1和4.3.1.2不适用

4.3.2不适用。

5额定值

GB/T14536.1中的该章，不适用。

6分类

GB/T14536.1中的该章，除下述内容外均适用。

6.4按自动动作的特性分类

6.4门不适用。

6.4.2该条用下述内容代替:

3型动作

6.4.3该条用下述内容代替:

根据下列结构特性和动作特性中的一个或多个对3型动作进一步分类。

注

I如果相应的规定已经给出，而且相应的试验已经完成，这时才能进一步分类

3具有多于一种特性的动作可以用相应的字母组合分类，例如:3C1型。

3根据这一条款，对手动动作不予分类

6.4.3.1未制定。

6.4.3.2微断开操作((3B型)

6.4.3.3微切断操作((3C型)

6.4.3.4未制定。

6.4.3.5未制定。

6.4.3.6未制定。

6.4.3.7未制定。

6.4.3.8自由脱扣机构，在这种机构中，不会阻碍触头打开，而且如果复位机构置于复位位置，当安全

操作条件恢复以后，这个脱扣机构自动复位到闭合位置((3B型)。

6.4.3.101电动机热保护器根据下述结构和工作特性可进一步分类:

-一非自动复位(3BH型)

自动复位(3C型)

该章增加下述条款:

GB14536.5-1996

6.101根据表7.2第101条要求中规定的限定短路容量分类，这些限定短路容量与电流、电压、熔断器

规格和专用熔断器要求有关。

注

1对于限定短路试验详见17.1,

2不是所有装置的设计，都应能承受或分断短路电流而不会引起火灾。有一个明显的迹象，在未被保护的电动机
