GB 14536.8-1996 家用和类似用途电自动控制器 定时器和定时开关的特殊要求

GB14536.8-1996

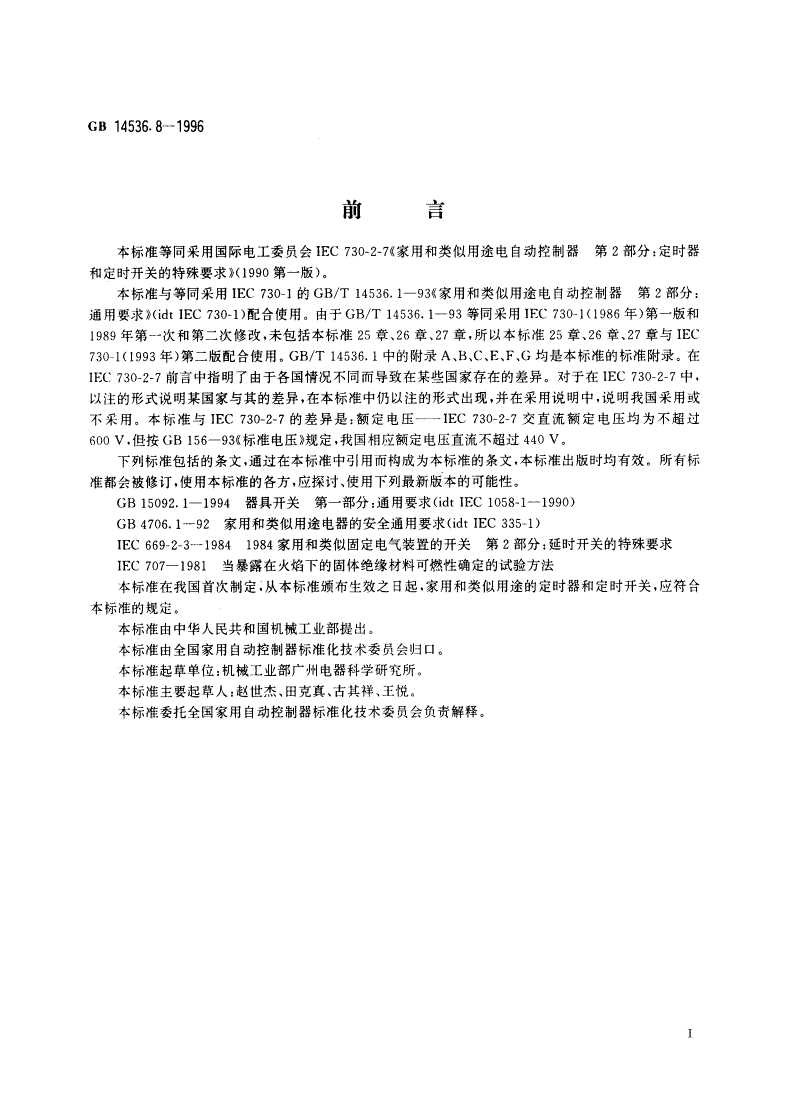

前言

本标准等同采用国际电工委员会IEC730-2-7《家用和类似用途电自动控制器第2部分:定时器

和定时开关的特殊要求》(1990第一版)。

本标准与等同采用IEC730-1的GB/T14536.1-93《家用和类似用途电自动控制器第2部分:

通用要求》(idtIEC730-1)配合使用。由于GB/T14536.1-93等同采用IEC730-1(1986年)第一版和

1989年第一次和第二次修改，未包括本标准25章、26章、27章，所以本标准25章、26章、27章与IEC

730-1(1993年)第二版配合使用。GB/T14536.1中的附录A,B,C,E,F,G均是本标准的标准附录。在

IEC730-2-7前言中指明了由于各国情况不同而导致在某些国家存在的差异。.对于在IEC730-2-7中，

以注的形式说明某国家与其的差异，在本标准中仍以注的形式出现，并在采用说明中，说明我国采用或

不采用。本标准与IEC730-2-7的差异是:额定电压—IEC730-2-7交直流额定电压均为不超过

600V，但按GB156-93《标准电压》规定，我国相应额定电压直流不超过440V,

下列标准包括的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时均有效。所有标

准都会被修订，使用本标准的各方，应探讨、使用下列最新版本的可能性。

GB15092.1-1994器具开关第一部分:通用要求(idtIEC-1058-1-1990)

GB4706.1-92家用和类似用途电器的安全通用要求(idtIEC335-1)

IEC669-2-3-19841984家用和类似固定电气装置的开关第2部分:延时开关的特殊要求

IEC707-1981当暴露在火焰下的固体绝缘材料可嫩性确定的试验方法

本标准在我国首次制定，从本标准颁布生效之日起，家用和类似用途的定时器和定时开关，应符合

本标准的规定。

本标准由中华人民共和国机械工业部提出。

本标准由全国家用自动控制器标准化技术委员会归口。

本标准起草单位:机械工业部广州电器科学研究所。

本标准主要起草人:赵世杰、田克真、古其祥、王悦。

本标准委托全国家用自动控制器标准化技术委员会负责解释。

Gs14536.8-1996

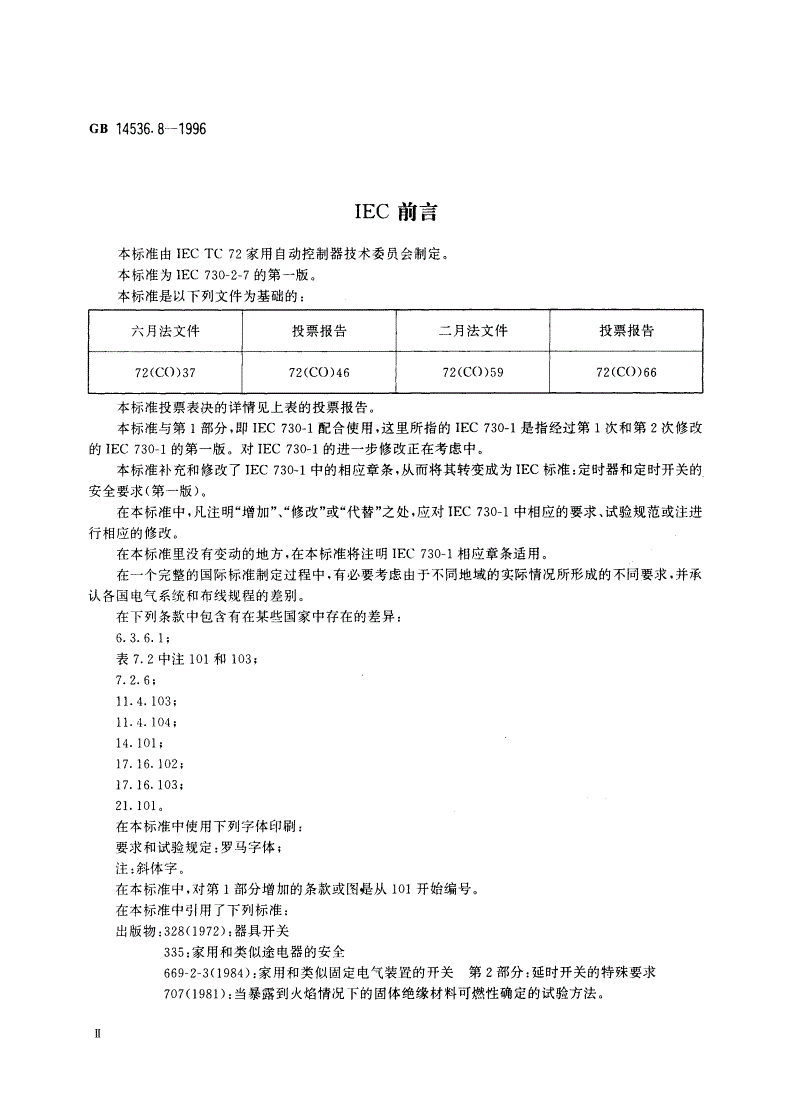

IEC前言

本标准由IECTC72家用自动控制器技术委员会制定

本标准为IEC730-2-7的第一版

本标准是以下列文件为基础的:

六月法文件投票报告二月法文件投票报告

72(C0)3772(C0)4672(C0)5972(C0)66

本标准投票表决的详情见上表的投票报告。

本标准与第1部分，即IEC730-1配合使用，这里所指的IEC730-1是指经过第1次和第2次修改

的IEC730-1的第一版p对IEC730-1的进一步修改正在考虑中。

本标准补充和修改了IEC730-1中的相应章条，从而将其转变成为IEC标准:定时器和定时开关的

安全要求(第一版)

在本标准中，凡注明“增加”、修“改”或代“替’，之处，应对IEC730-1中相应的要求、试验规范或注进

行相应的修改。

在本标准里没有变动的地方，在本标准将注明IEC730-1相应章条适用。

在一个完整的国际标准制定过程中，有必要考虑由于不同地域的实际情况所形成的不同要求并承

认各国电气系统和布线规程的差别。

在下列条款中包含有在某些国家中存在的差异:

6.3.6.1;

表7.2中注101和103;

7.2.6;

11.4.103;

11.4.104;

14.101;

17.16.102;

17.16.103;

21.101,

在本标准中使用下列字体印刷:

要求和试验规定:罗马字体;

注:斜体字。

在本标准中，对第1部分增加的条款或图是从101开始编号。

在本标准中引用了下列标准:

出版物:328(1972)器具开关

335家用和类似途电器的安全

669-2-3(1984):家用和类似固定电气装置的开关第2部分;延时开关的特殊要求

707(198工):当暴露到火焰情况下的固体绝缘材料可燃性确定的试验方法。

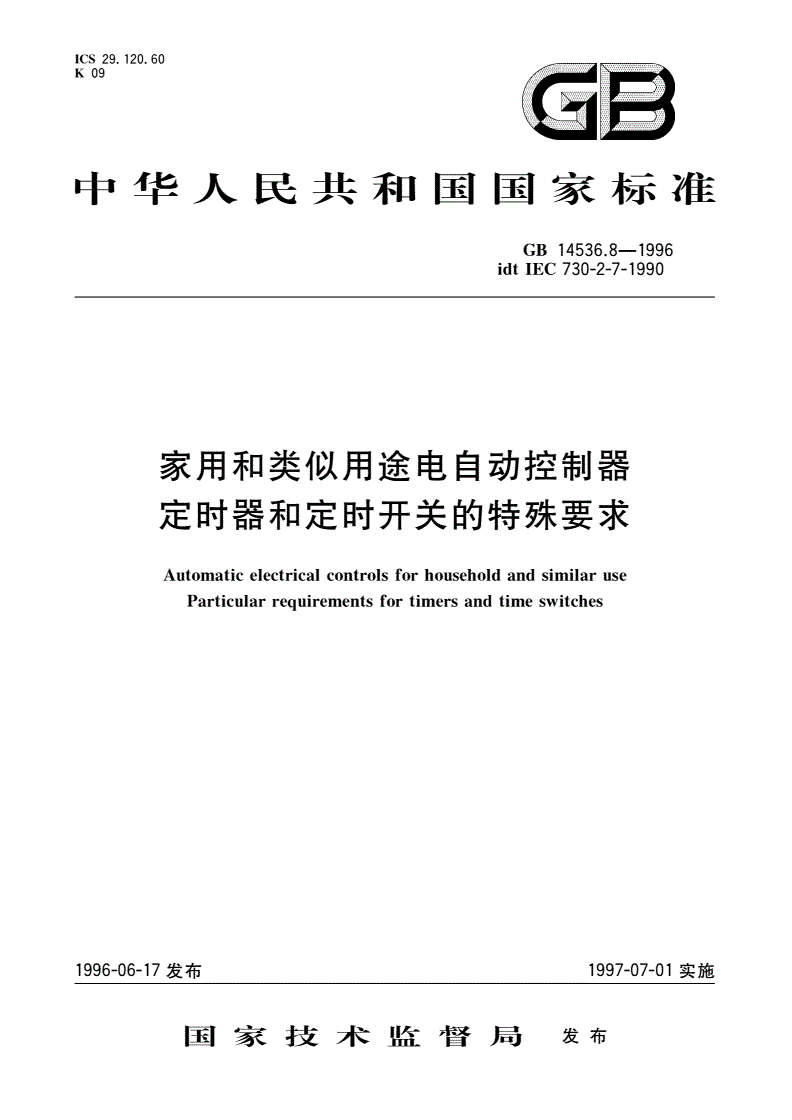

中华人民共和国国家标准

家用和类似用途电自动控制器

GB14536.81996

定时器和定时开关的特殊要求idtIEC730-2-7-1990

Automaticelectricalcontrolsforhouseholdandsimilaruse

Particularrequirementsfortimersandtimeswitches

1范围

GB/T14536.I中的该章，除下述内容外均适用。

1.飞本标准适用于家用和类似用途设备，包括加热、空调及类似用途设备中使用的定时器和定时开关

这些定时器和定时开关所控制的设备可以使用电、嫩气、油、固化燃料、太阳能等或它们的组合能源

注:除1h专门说明定时开关之处，在本标准所使用的“定时器”一词包括定时器和定时开关

本标准不适用只指示时间或记录时间过程的装置。

本标准不适用千装有不能分开来单独试验的集成定时功能件的多功能控制器。

本标准不适用延时开关(T,D,S)，其属于IEC669-2-3的范围

1.1门本标准适用于定时器的固有安全，适用于与设备安全相关的操作值、操作程序，亦适用p在家用

类似设备内的，或附在其上的定时器的试验

本标准也适用于GB4706范围内器具用的定时器。

1.1.2本标准适用于在电气上和/或机械上和定时器整装在一起的人工控制器。

i3`不是属于自动控制器一部分的手动开关，应符合GB15092.1标准的要求

1.2本标准适用于额定电压直流不超过440V'1、交流不超过660VIM定电流不超过63A的控制器

1.3本标准未规定与定时器的安装方法有关的自动动作的响应值。如果其响应值与使用者或周围环境

的安全有密切关系，由相应的家用设备标准规定的或由制造厂确定的值在本标准中适用

1.4本标准还适用于装有电子元器件的定时器，对电子元件器的要求见附录H,

2术语

GB/T14536.1中的该章，除下述内容外均适用

2.2控制器功能的定义

该条增加下述条款:

2.3.101定时周期timingcycle

所控制设备运作从开始到结束的过程中，所有开关动作的一个程序。

2.5不同结构控制器

该条增加下述条款

采PAQ一!}}:

1二在IP.C73n-2-7中，额定电压不超过660V但按国标GB156-93(i标准电压》规定，我国相应额定电压为山流不

超1生日Vo

国家技术监督局1996一06一，7批准1997一07一01实S

GB14536.8-1996

2.5.101插销式定日r器‘plug-intimer

没lI一用于直接插入到插座的定时器和定时开关。安装有从定时器外壳或其本身突出的、与定时器所

要连接的插座相匹配的导体或插销。

2.5.102TV定时器TVtimer

可由用户在电视设备中进行整定的一种定时器。它可以开关(接通和断开)由电源元件的有关的带

有各种电气特性、电子元件产生的短时高冲击电流

日:上k此电t:配件和电子元件的例r有电源变压器、电f管灯丝、大规格电容器和在电视机、收音机及影像产品't,

的1C它部件。

2.5.103同步定时器synchronoustimer

以原动机构或负载的电源频率为时基的装置影响其传输的定时器或定时开关

2.5.104乎绕式定时器hand-woundtimer

由起动提供传输的定时器或定时开关。

一般要求

GB/T14536.1中的该章，均适用。

4试验的一般说明

GB/T14536.1中的该章，除下述内容外均适用。

4该条增加下述内容:

门’:在羌国，泞先进行14.101的试验其余的试验.按本标雕的顺序进行。

2该条增加下述内容:

注’:在加拿大和美国，为了减少试验，有多项电压的电动机负载的定时器按表17.2.2中规定的相

应于最高额定电压的电压值和电流值进行试验。如果在表17.2.2中相应较低电压的电流值

比相应最高额定电压的电流值的135%还大，则定时器还要进行较低额定电压的试验。在较

低电压下的较大的电流就需要按14章分别进行发热试验。如果试验不止一项，山每项试验用

一个样品进行。

额定值

GB/T14536.1中的该章，均适用。

6分类

GB/T14536.1中的该章，除下述内容外均适用。

6.3按用途分类

6.3.6该条增加下述内容:

6.3.6.1一TV定时器

ii0:6加拿大和美国IIJ在电视机I-的定时器应按本标准的规定和试验’

6.4按自动动作特性分类:

6.4.3该条增加下述条款:

6.4.3.101在电源终断时自动复位的计时动作(1Q或2Q型)

6.4.3.102在电源终断时切断、而在电源恢复后在切断点L重新开始的计时动作(1R或2R型)。

6.4.3.103当电源终断时间超过规定的电源储备时间之后，能恢复其预定的操作顺序，就好像未断电

采IIIi}明:

t]我N采IIl。

Gs14536.8-1996

源一样的计时动作(is或2s型)。

6.4.3.104在环境温度为20℃到25℃时，有运行精度规定的计时动作((1T或2T型)。

6.4.3.105整定时间与实际开关时间之间的差值不超过规定量的计时动作((1u和2U型)。

6.10按照每个人工动作的起动周期数分(M)分类，优选值:

该条增加下述条款:

6.10.101500周期

6.10.1022500周期

6.10.1035000周期

6.15按结构分类:

该条增加下述条款:

6.15.101插销式定时器

7资料

GB/T14536.1中的该章，除下述内容外均适用。

用下列内容代替表7.2中的相对应项目:

项目资料章、条方式

修改:

用下列内容代替以下相对应的各项:

7每个电路所控制的负载类型)701)114.17.6.2C

26每个人工动作的起动周期数(M)'oz)6.10X，

27每个自动动作的自动周期数(A)-)6.11X

281M或2M型动作的寿命6.16X

增加下列项目:

101
