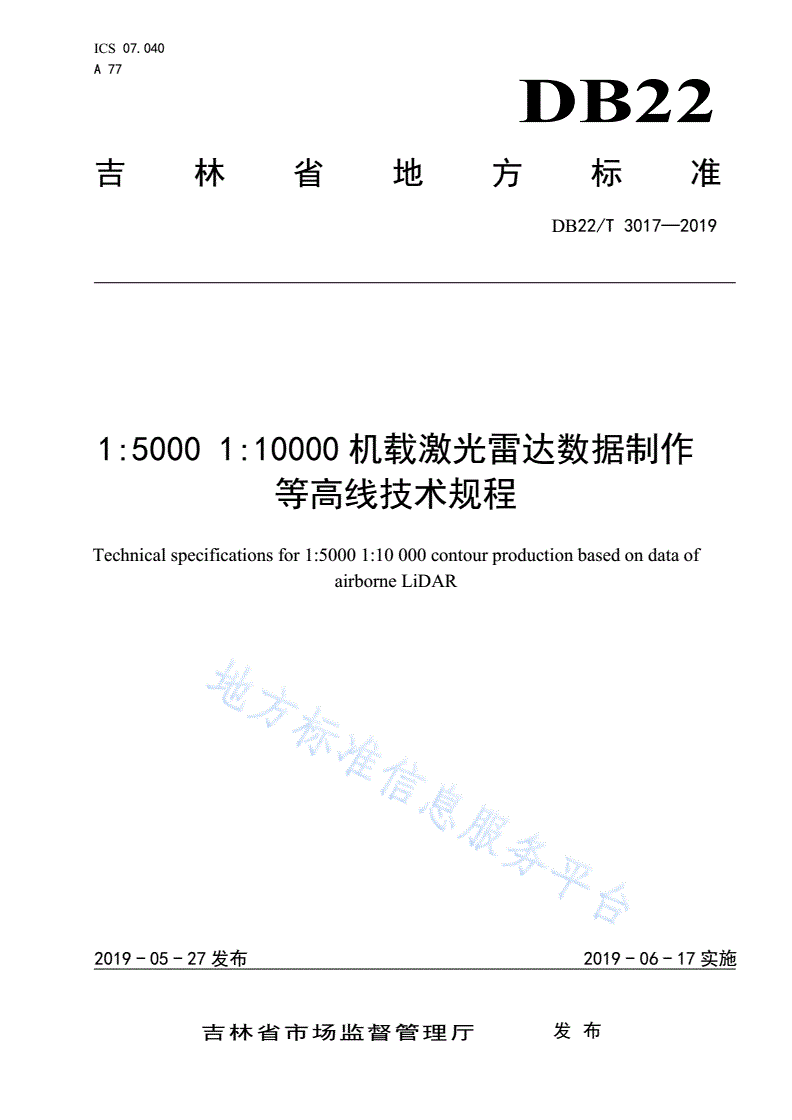

DB22/T 3017-2019 1:5000 1:10 000机载激光雷达数据制作等高线技术规程

ICS07.040

A77

DB22

吉林省地方标准

DB22/T3017—2019

1:50001:10000机载激光雷达数据制作

等高线技术规程

Technicalspecificationsfor1:50001:10000contourproductionbasedondataof

airborneLiDAR

2019-05-27发布2019-06-17实施

吉林省市场监督管理厅发布

DB22/T3017—2019

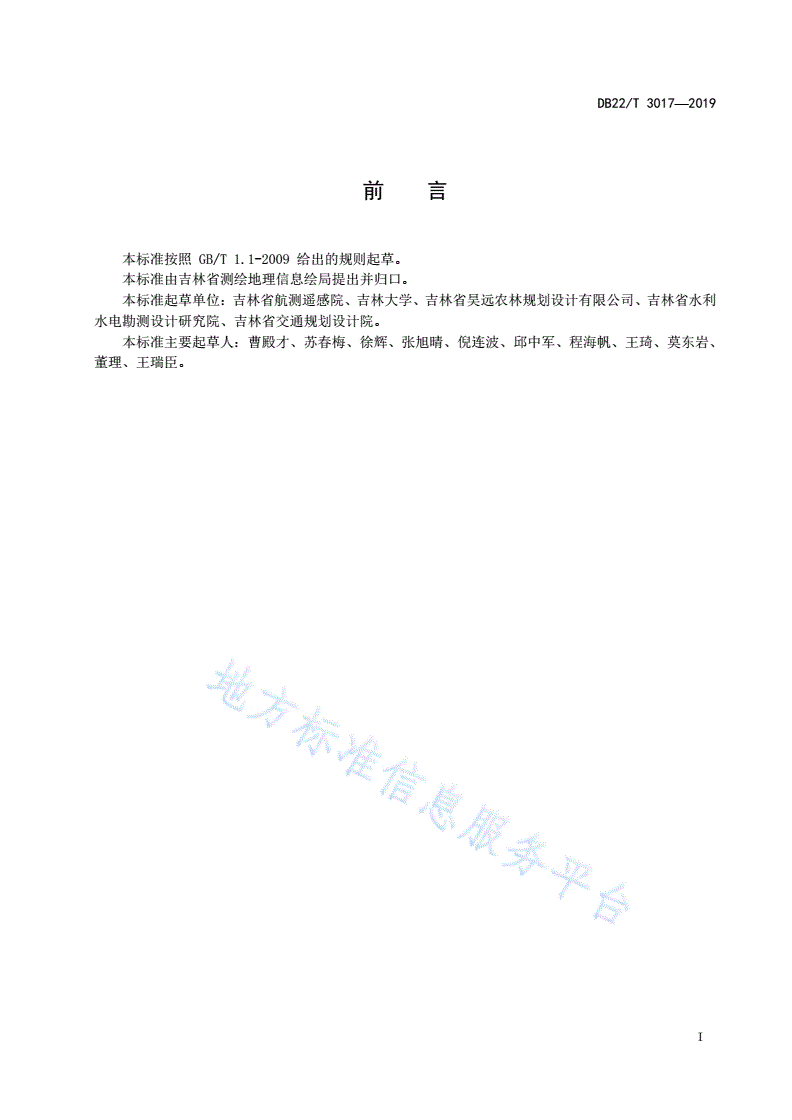

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由吉林省测绘地理信息绘局提出并归口。

本标准起草单位：吉林省航测遥感院、吉林大学、吉林省昊远农林规划设计有限公司、吉林省水利

水电勘测设计研究院、吉林省交通规划设计院。

本标准主要起草人：曹殿才、苏春梅、徐辉、张旭晴、倪连波、邱中军、程海帆、王琦、莫东岩、

董理、王瑞臣。

I

DB22/T3017—2019

1:50001:10000机载激光雷达数据制作等高线技术规程

1范围

本标准规定了1：50001：10000机载激光雷达获得的数据制作等高线的术语和定义、基本要求、

制作流程和要求、质量控制、检查验收和上交成果。

本标准适用于机载激光雷达数据制作1：50001：10000等高线的技术过程。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T13989-2012国家基本比例尺地形图分幅和编号

GB/T13990-20121：50001：10000地形图航空摄影测量内业规范

GB/T18316数字测绘成果质量检查与验收

CH/T8024-2011机载激光雷达数据获取技术规范

CH/T9009.1基础地理信息数字成果1:50001:100001:250001:500001:100000第1部分:

数字线划图

3术语与定义

下列术语和定义适用于本文件。

3.1

激光雷达LiDAR

发射激光束并接收回波获取目标三维信息的系统。

3.2

机载激光雷达airborneLiDAR

在航空平台上集成激光雷达、定位定姿系统（POS）、数码相机和控制系统所构成的综合系统。

3.3

点云pointcloud

以离散、不规则方式分布在三维空间中的点的集合。

3.4

点云密度densityofpointcloud

单位面积上点的平均数量。一般用每平方米的点数表示。

3.5

反射率reflectivity

投射到物体上被反射的辐射能与投射到物体上的总辐射能的比率。

注：一般利用激光接收装置接收到的物体反射的激光脉冲数与激光发射装置发射的激光脉冲数的比率计算。

3.6

1

DB22/T3017—2019

点云滤波pointclouddatafiltering

将机载激光雷达数据中地面点和非地面点区分开的过程。

3.7

地面点groundpoint

点云中反应真实地表面形态的点。

3.8

非地面点off-groundpoint

点云中除地面点之外的点。

3.9

正地貌positivelandform

相对高于邻近区域的地形。如山顶。

3.10

负地貌negativelandform

相对低于邻近区域的地形。如洼地、盆地。

3.11

地面约束特征groundconstraintfeature

约束地形的要素，对地形变化处进行约束，包括点、线、面。如池塘边线、双线水边线。

4基本要求

4.1定位基础

平面坐标系统应采用2000国家大地坐标系。高程基准采用1985国家高程基准。投影系统采用“高

斯-克吕格投影”，按3°分带。

4.2成果规格

4.2.1分幅编号

按GB/T13989-2012
