DB53/T 974-2020 接地网接地电阻短距测量方法

ICS19.020

K04

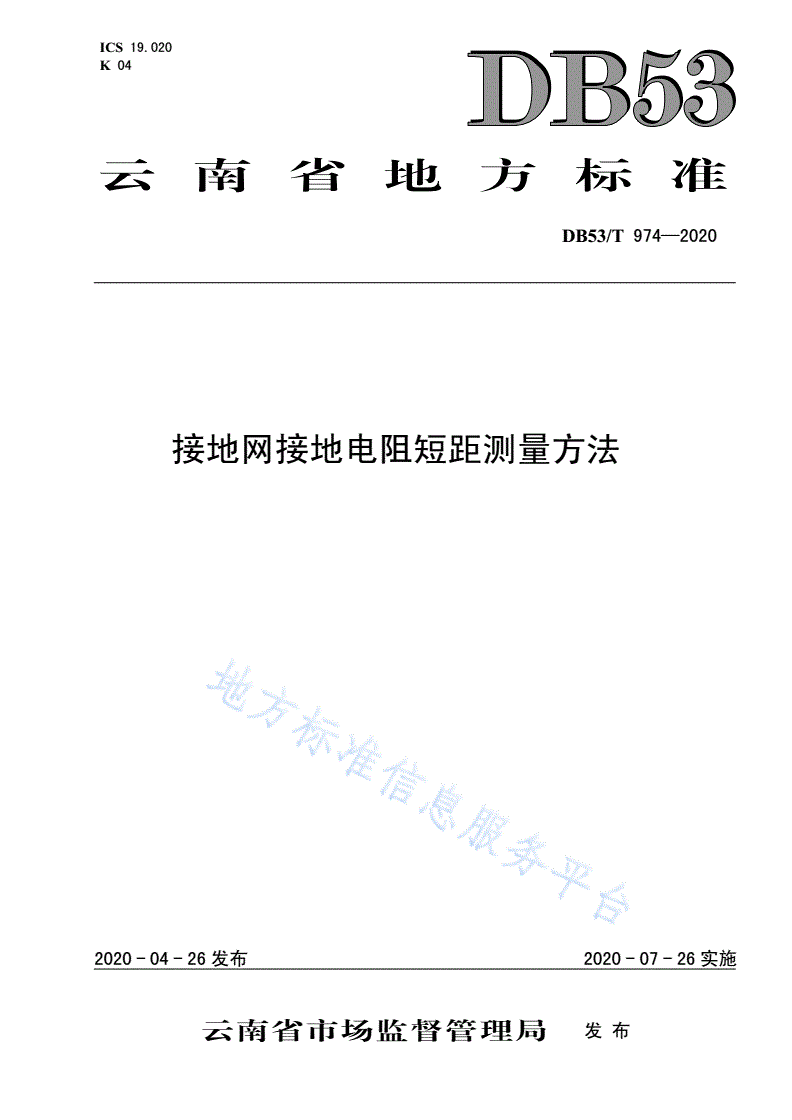

云南省地方标准

DB53/T974—2020

接地网接地电阻短距测量方法

2020-04-26发布2020-07-26实施

云南省市场监督管理局发布

DB53/T974—2020

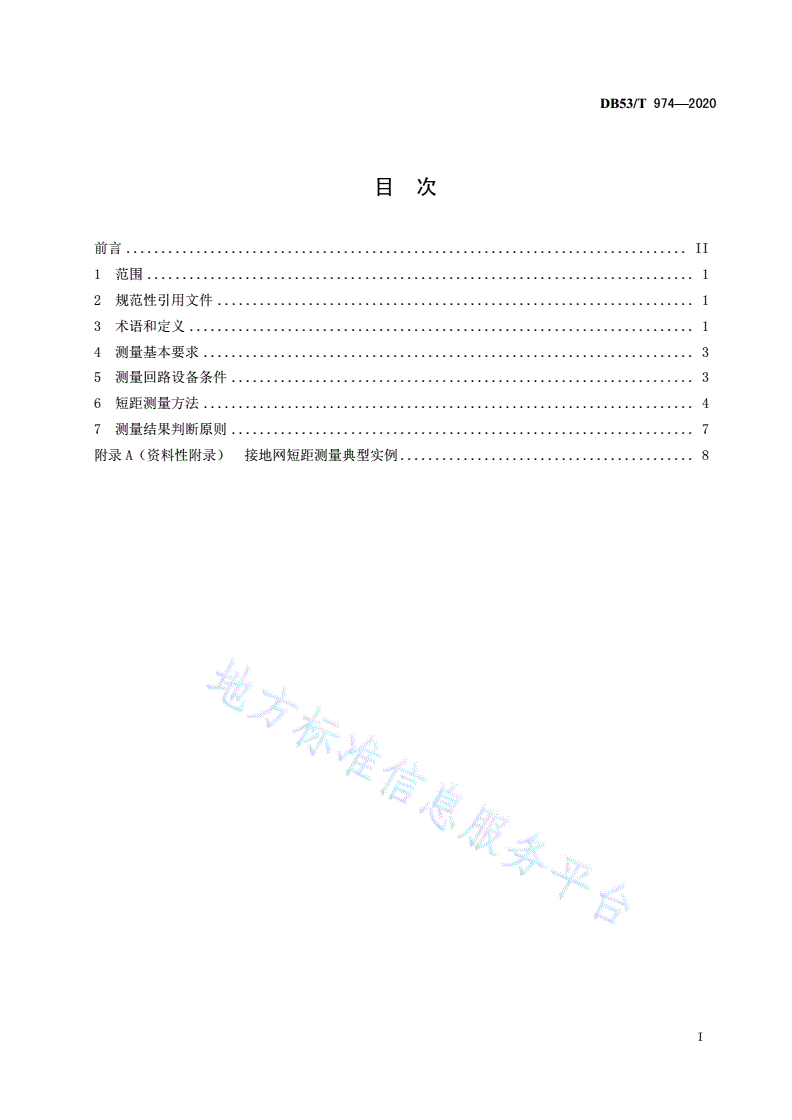

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4测量基本要求......................................................................3

5测量回路设备条件..................................................................3

6短距测量方法......................................................................4

7测量结果判断原则..................................................................7

附录A（资料性附录）接地网短距测量典型实例..........................................8

I

DB53/T974—2020

前言

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由云南省电力装备标准化技术委员会（YNTC09）提出并归口。

本标准起草单位：云南电网有限责任公司电力科学研究院、广东电网有限责任公司越秀供电局、重

庆大学、国网浙江省电力有限公司电力科学研究院、重庆普尔斯科技有限公司、昆明电器科学研究所、

云南电网有限责任公司、武钢集团昆明钢铁股份有限公司能源分公司、云南电网有限责任公司保山供电

局、云南电网有限责任公司楚雄供电局、云南电网有限责任公司德宏供电局、云南电网有限责任公司普

洱供电局、云南电网有限责任公司文山供电局、上海鸿岩机械科技有限公司、大唐云南发电有限公司、

中国南方电网有限责任公司超高压输电公司昆明局、中国能源建设集团云南省电力设计院有限公司、景

森设计股份有限公司昆明分公司、云南电力技术有限责任公司、云南电网有限责任公司大理供电局、上

海大帆电气设备有限公司、昆明盛润泰电子技术有限公司、云南电网有限责任公司红河供电局、云南电

网有限责任公司昭通供电局。

本标准主要起草人：彭庆军、白洋、袁涛、周仿荣、马仪、钱国超、周兴梅、姜雄伟、谭坚文、沈

志、黄修乾、陈二华、刘希银、孙自乔、高波、杨汉松、段军鹏、廖益发、伍鸿飞、蒋体浩、冯锋锋、

李晓婷、刘劲松、许学勤、潘晓娟、洪志湖、杨阿娟、廖圣、李国彬、邵建康、刘丽琴、青言、游书均。

II

DB53/T974—2020

接地网接地电阻短距测量方法

1范围

本标准规定了电力工程中接地网接地电阻短距测量的术语和定义、测量基本要求、测量回路设备条

件、短距测量方法和测量结果判断原则。

本标准适用于发电厂、变电站、换流站、配电所等场景下的接地网接地电阻测量，计算机辅助短距

测量法仅适用于平原地区，而电流极电位短距测量方法则在平原和丘陵地区皆适用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.73电工术语接地与电击防护

GB/T17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量

GB/T50065交流电气装置的接地设计规范

GB50169-2016电气装置安装工程接地装置施工及验收规范

DL/T475-2017接地装置特性参数测量导则

DL/T887杆塔工频接地电阻测量

3术语和定义

GB/T2900.73、GB/T17949.1、GB50169、DL/T475和DL/T887界定的以及下列术语和定义适

用于本文件。

3.1

接地体

埋入地中并直接与大地接触的金属导体称为接地体。

3.2

接地电阻

接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值

等于接地装置对地电压与通过接地体流入地中电流的比值。

[DL/T887-2004，定义3.5]

3.3

自然接地体

可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管

道和设备等，称为自然接地体。

[GB50169-2016，定义2.02]

1

DB53/T974—2020

3.4

复合接地体

一种由导电非金属材料、电解质材料、化合填充物组成的，能明显降低工频接地电阻和抵抗土壤中

水分、盐、酸、碱等因素侵蚀的新型接地体。

3.5

外引接地

外引接地是指将变电站主接地网与主接地网区域以外某一低土壤电阻率区域敷设的辅助接地网相

连的方法，以达到降低整个接地系统工频接地电阻的目的。

3.6

斜井接地

使用长度为几十米到几百米的斜接地体的接地方式，可同时具备深井接地和扩大接地网面积的优

点。

3.7

大型接地装置

110kV及以上电压等级变电站的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装

置，或者等效面积在5000m2以上的接地装置。

[DL/T475-2017，定义3.4]

3.8

场区地表电位梯度分布

当接地短路故障电流流过接地装置时，被试接地装置所在的场区地表面形成的电位梯度分布。地面

上水平距离为1.0m的两点间的电位梯度称为单位场区地表电位梯度。

[DL/T475-2017，定义3.9]

3.9

短距测量法

测量电流极与接地网的距离在1～2.5倍的地网对角线(1D～2.5D)范围内的测量方法，称为短

距测量法。

3.10

计算机辅助方法

根据计算机接地软件，建立接地模型，根据现场实际测量参数，对比仿真结果分析模型计算结果的

方法，称为计算机辅助方法。

3.11

导体

用于承载规定电流的可导电部分。

[GB/T2900.73-2008，定义195-01-07]

3.12

接地

在系统、装置或设备的给定点与局部地之间作电连接。

[GB/T2900.7
