DB13/T 2896-2018 电梯用电磁制动器通用技术条件

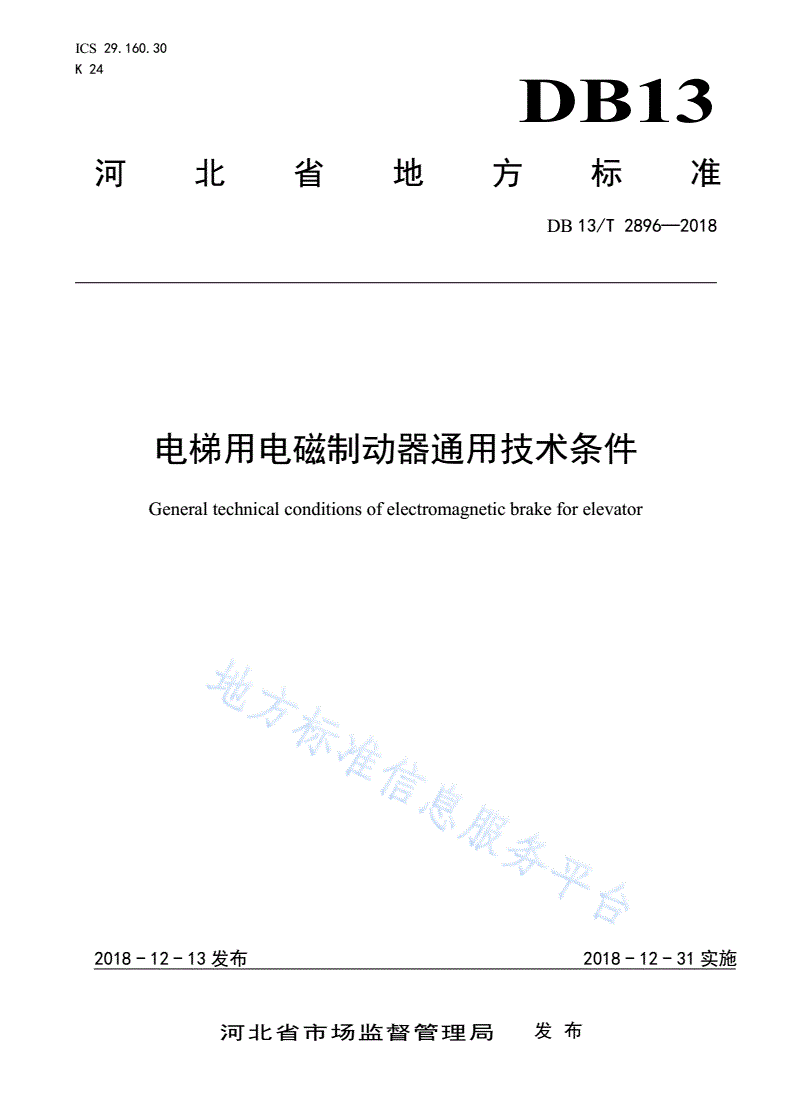

ICS29.160.30

K24

DB13

河北省地方标准

DB13/T2896—2018

电梯用电磁制动器通用技术条件

Generaltechnicalconditionsofelectromagneticbrakeforelevator

2018-12-13发布2018-12-31实施

河北省市场监督管理局发布

DB13/T2896—2018

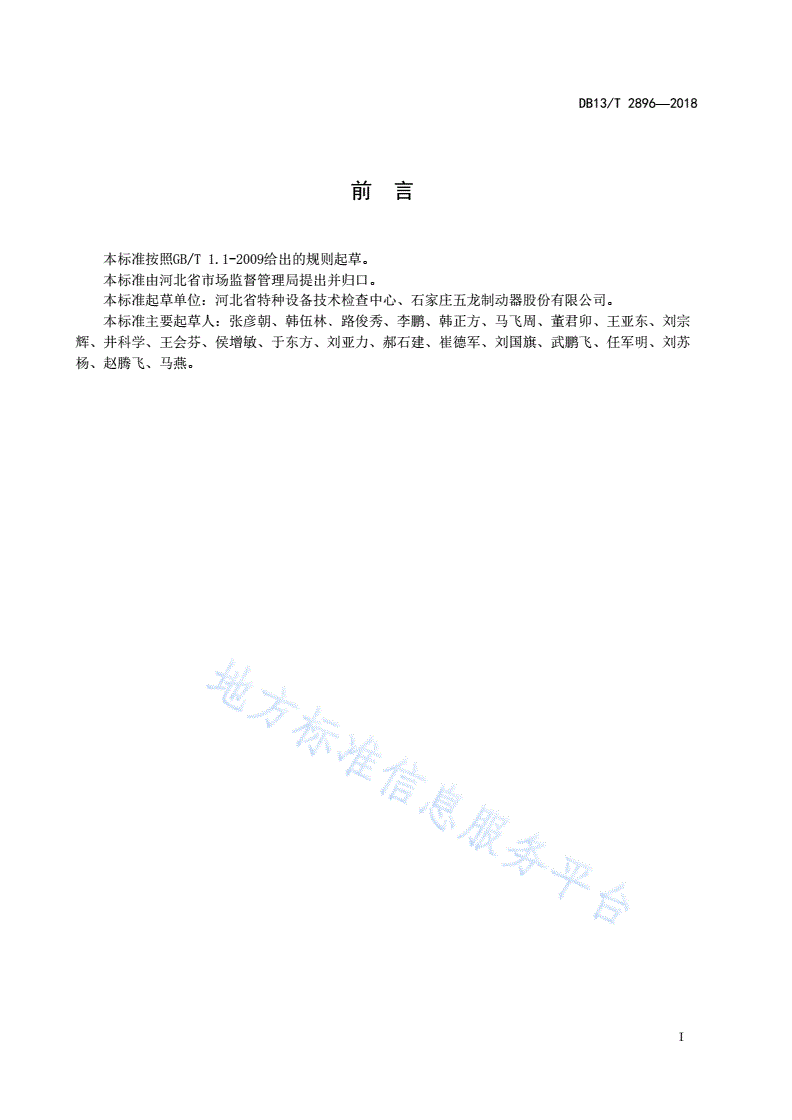

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省市场监督管理局提出并归口。

本标准起草单位：河北省特种设备技术检查中心、石家庄五龙制动器股份有限公司。

本标准主要起草人：张彦朝、韩伍林﹑路俊秀、李鹏、韩正方、马飞周、董君卯、王亚东、刘宗

辉、井科学、王会芬、侯增敏、于东方、刘亚力、郝石建、崔德军、刘国旗、武鹏飞、任军明、刘苏

杨、赵腾飞、马燕。

I

DB13/T2896—2018

电梯用电磁制动器通用技术条件

1范围

本标准规定了电梯电磁制动器的性能要求。

本标准适用于电梯用驱动主机所采用的不同结构形式的电磁制动器。

本标准不适用于非电磁制动器。

2规范性引用文件

下列文件中对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本

文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级

GB/T24478-2009电梯曳引机

GB/T24807电磁兼容电梯、自动扶梯和自动人行道的产品系列标准发射

GB/T24808电磁兼容电梯、自动扶梯和自动人行道的产品系列标准抗扰度

3术语和定义

下列术语和定义适用于本文件。

3.1

制动器brake

防止静止的轿厢移动，以及使运行的轿厢减速并停止运动的部件，根据加工方式的不同以及结构

形式的区别，可分为板块式制动器、盘式制动器、箍式制动器、钳式制动器、带式制动器、轴向制动

器等。

3.2

制动机构brakingmechanism

制动器上由弹簧或重砣施加，并通过制动衬垫向制动轮（盘）的制动面施压，而产生摩擦阻力的

机械机构。

3.3

电磁铁magnet

制动器上通电产生电磁力并使制动机构打开的部件。主要由定子、电磁线圈、衔铁三部分组成。

3.4

双推电磁铁double-thrustmagnet
