DB32/T 3472-2018 微劈裂真空预压加固软土地基技术规范

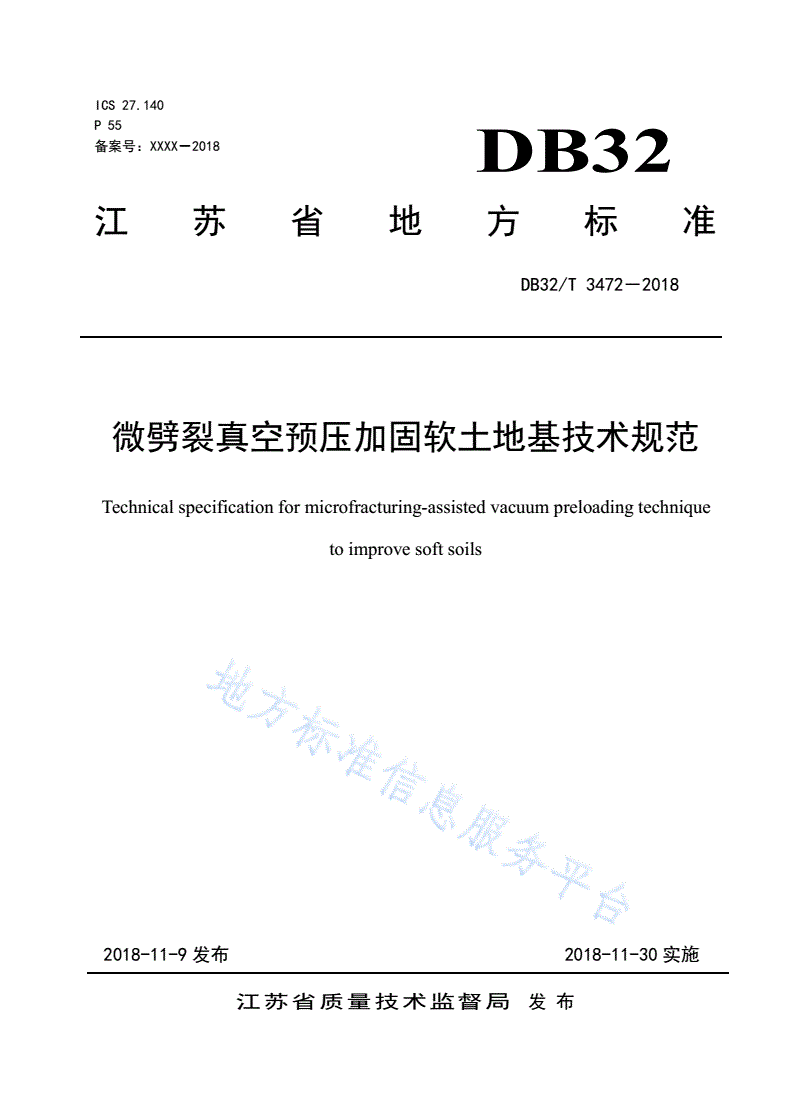

ICS27.140

P55

备案号：XXXX―2018DB32

江苏省地方标准

DB32/T3472―2018

微劈裂真空预压加固软土地基技术规范

Technicalspecificationformicrofracturing-assistedvacuumpreloadingtechnique

toimprovesoftsoils

2018-11-9发布2018-11-30实施

江苏省质量技术监督局发布

DB32/T3472―2018

目次

前言.......................................................................................................................................................................I

1范围................................................................................................................................................................1

2规范性引用文件............................................................................................................................................1

3术语和定义....................................................................................................................................................1

4一般规定........................................................................................................................................................2

5设计................................................................................................................................................................2

5.1基本要求....................................................................................................................................2

5.2排水系统....................................................................................................................................2

5.3微劈裂系统................................................................................................................................3

5.4密封系统....................................................................................................................................3

5.5地基参数计算............................................................................................................................4

6施工................................................................................................................................................................5

6.1基本要求....................................................................................................................................5

6.2排水系统....................................................................................................................................5

6.3微劈裂系统................................................................................................................................5

6.4密封系统....................................................................................................................................6

6.5加载与卸载................................................................................................................................6

6.6施工监测....................................................................................................................................6

6.7场地整理....................................................................................................................................7

6.8施工安全....................................................................................................................................7

7质量检验与评定............................................................................................................................................7

7.1质量检验....................................................................................................................................8

7.2质量评定....................................................................................................................................8

8验收准备........................................................................................................................................................9

附录A（资料性附录）常用排水板带的型号及性能指标...........................................................................10

附录B（规范性附录）排水板带、喷气管施工记录....................................................................................11

附录C（规范性附录）施工监测记录............................................................................................................12

参考文献............................................................................................................................................................15

I

DB32/T3472―2018

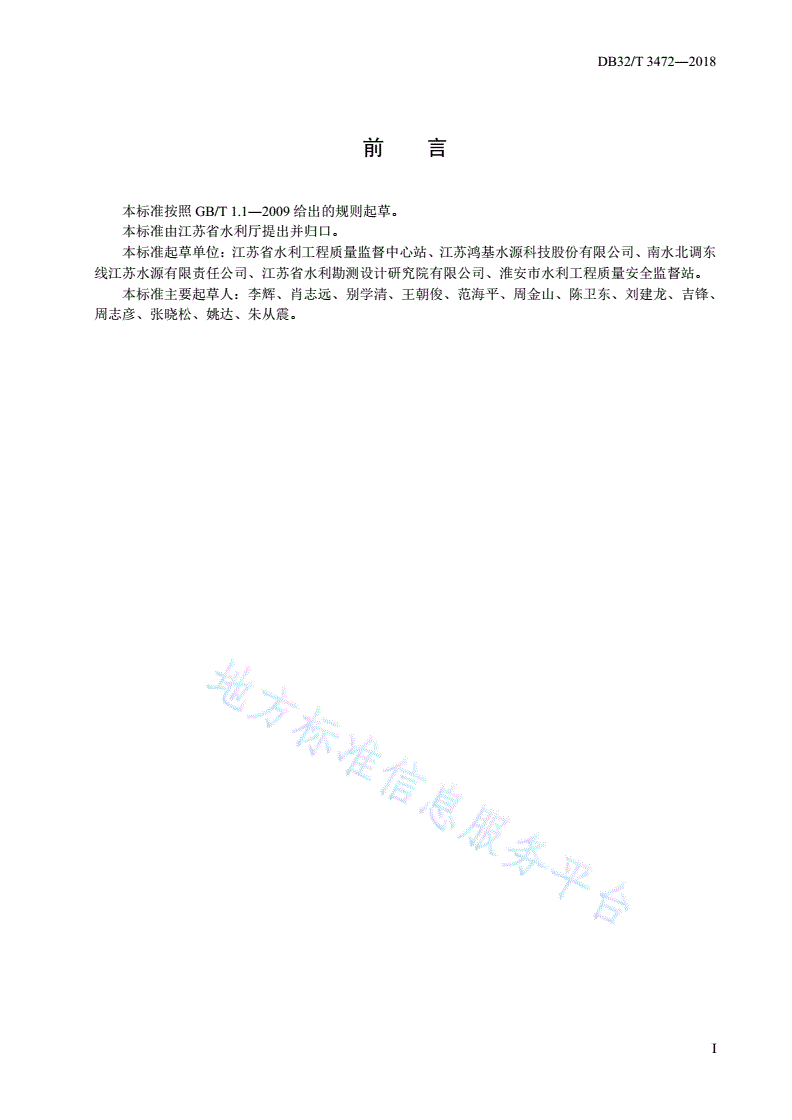

前言

本标准按照GB/T1.1―2009给出的规则起草。

本标准由江苏省水利厅提出并归口。

本标准起草单位：江苏省水利工程质量监督中心站、江苏鸿基水源科技股份有限公司、南水北调东

线江苏水源有限责任公司、江苏省水利勘测设计研究院有限公司、淮安市水利工程质量安全监督站。

本标准主要起草人：李辉、肖志远、别学清、王朝俊、范海平、周金山、陈卫东、刘建龙、吉锋、

周志彦、张晓松、姚达、朱从震。

I

DB32/T3472―2018

微劈裂真空预压加固软土地基技术规范

1范围

本规范规定了微劈裂真空预压加固软土地基的设计、施工、质量检验与评定及验收准备等。

本规范适用于深厚软土地基的加固处理工程。

微劈裂真空预压加固软土地基的设计与施工除应符合本规范规定外，尚应符合国家现行有关规范的

规定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50202建筑地基基础工程施工质量验收规范

SL223水利水电建设工程验收规程

SL260堤防工程施工规范

JGJ79建筑地基处理技术规范

JTS147-2真空预压加固软土地基技术规程

JTS206-1水运工程塑料排水板应用技术规程

HG/T20578真空预压法加固软土地基施工技术规程

DB32/T2334.1水利工程施工质量检验与评定规范第1部分：基本规定

DB32/T2334.2水利工程施工质量检验与评定规范第2部分：建筑工程

3术语和定义

下列术语和定义适用于本文件。

3.1

微劈裂真空预压microfracturing-assistedvacuumpreloading

设置排水系统、微劈裂系统和密封系统，通过气压微劈裂与真空预压的联合作用，使土体排水固结

的软土地基处理方法。

3.2

排水系统drainagesystem

由排水板带、集水管路和真空泵构成，通过真空作用析出土体中水、气，并排出的管路组合体。

注：改写HG/T20578-2013，术语和符号2.1.3。

3.3

微劈裂系统microfracturingsystem

由空压机、送气管和喷气管组成，通过压缩气体作用于土体以形成微小裂隙，增加土体渗透性的管

路组合体。

3.4

密封系统sealingsystem

由密封膜、密封沟、膜上覆水和密封墙组成，对加固区域进行密闭，以利于加固区域形成真空作用

并向深层传递的组合体。

1

DB32/T3472―2018

注：改写JTS147-2-2009，术语2.0.2。

3.5

密封沟sealinggroove

在加固区域周边开挖的用于埋压密封膜边缘的沟槽，隔断加固区域与地表水、气的连通。

注：改写HG/T20578-2013，术语和符号2.1.5。

3.6

密封墙sealingwall

沿密封沟内侧周边设置的止水闭气帷幕，隔断加固区域与外界地下水、气的侧向连通。

4一般规定

4.1工程设计前，应对加固区域地质情况进行勘察和调查，勘察和调查深度应满足施工图设计要求。

4.2工程设计单位应根据勘察和调查结果进行施工图设计，必要时选择有代表性的场地进行工艺试验。

4.3工程施工前应编制施工组织设计，制定施工质量控制和安全管理措施，报监理工程师批准后实施。

4.4施工过程中，应做好质量控制、安全生产、文明施工和环境保护等工作。

4.5工程资料编制应及时、真实、准确、齐全。

5设计

5.1基本要求

5.1.1勘察资料应包括各土层的含水率、重度、界限含水率、水平与垂直固结系数、水平与垂直渗透系

数、抗剪强度等物理力学指标，地下水位、承压水层、透水透气层及其与水源的连通性等。

5.1.2调查资料应包括附近建筑物的分布情况、结构特征、基础类型及与加固区域边线的距离，地下管

线、构筑物及障碍物的分布情况。

5.1.3建筑物地基加固时，加固范围应大于基础外缘尺寸，每边增加量不小于3m。

5.1.4加固区域边线与附近建筑物、地下管线等之间应保持一定安全距离。当距离较近时，应采取保护

措施。

5.1.5施工图应明确施工场地坐标系统、高程系统，加固区域边线及规划红线角点坐标。明确加固区域

场地平整、施工通道、排水路径、供电等要求。

5.1.6施工图应明确固结度、沉降量、真空加载方式、有效加载时间和地基承载力等指标，明确施工监

测与质量检查等要求。

5.1.7编制施工图技术要求应经分析计算，选择经济合理的管网、设备，进行工程布置。

5.2排水系统

5.2.1排水板带应根据打设深度、土质条件等选择。常用排水板带的型号及性能指标见附录A。

5.2.2排水板带布设间距按公式1计算，或通过工艺试验确定，排水板带布设间距一般为0.7m～1.3m。

1（1）

（）（−）2

6.5Cht

其中：=(1+)/=lnddwln0.811Urz

Ch=p2Lαk(hb+δ)e/iπahrw

式中：

dw

—相邻排水板带的中心间距，单位为厘米（cm）；

—径向固结系数，单位为平方厘米/秒（cm2/s）；

d

Ch

2

DB32/T3472―2018

—工程允许的固结时间，单位为秒（s）；

—排水板带的等效换算直径，单位为厘米（cm）；

t—工程要求达到的应力固结度（）；

w%

d—微劈裂状态下土体渗透系数调整系数，一般取～，可根据工程实际进行修正；

rz23

U—土体径向渗透系数，单位为厘米秒（）；

L/cm/s

p—孔隙比；

h

k—土层径向压缩系数；

i

e—水的重度，单位为克立方厘米（3）；

h/g/cm

a换算系数，无经验资料时可取～；

αw—0.751.0

br—排水板带的宽度，单位为厘米（cm）；

δ—排水板带的厚度，单位为厘米（cm）。

5.2.3排水板带打设深度宜穿透需加固的软土层，但不应进入下卧透水层。

5.2.4集水管路的布设间距应根据排水板带与集水管路的连接形式确定，一般为排水板带间距的2倍。

5.2.5集水管应具有一定的刚度和抗弯折性能，满足96kPa的真空度条件下具备良好的排水性能要求。

集水管宜采用Φ25钢丝软管，壁厚不小于2mm，钢丝螺距不大于10mm。

5.2.6抽真空设备宜采用射流真空泵，单机功率不宜小于7.5kW。在进气孔封闭状态下，其真空度不

应小于96kPa。

5.2.7真空泵宜均匀布置在加固区域周边，每台真空泵的控制面积宜为900m2～1200m2。

5.3微劈裂系统

5.3.1空压机额定工作压力应不低于0.8MPa，送气管压力不低于0.5MPa。

5.3.2喷气管宜采用软质塑料管，管径不小于10mm，耐压不小于1.0MPa，喷气管末端应封闭。喷气

管末端200mm范围内设置4个～6个喷气孔，孔径宜为3mm，外用150g/m2土工布包裹。

5.3.3喷气管布设间距为排水板带布设间距的2倍～4倍。喷气管平面布置图见图1。

5.3.4加固区域软土层厚度较大时，喷气管宜按不同深度相互间隔布设，相邻喷气管末端高差3m～5m。

喷气孔位置应避开透水夹层。喷气管立面布置图见图2。

图1喷气管平面布置图图2喷气管立面布置图

5.3.5送气管应采用与喷气管相同材质的软质塑料管，管径不小于喷气管。管间连接应采用专用管道接

头，且保持连接牢靠。

5.3.6
