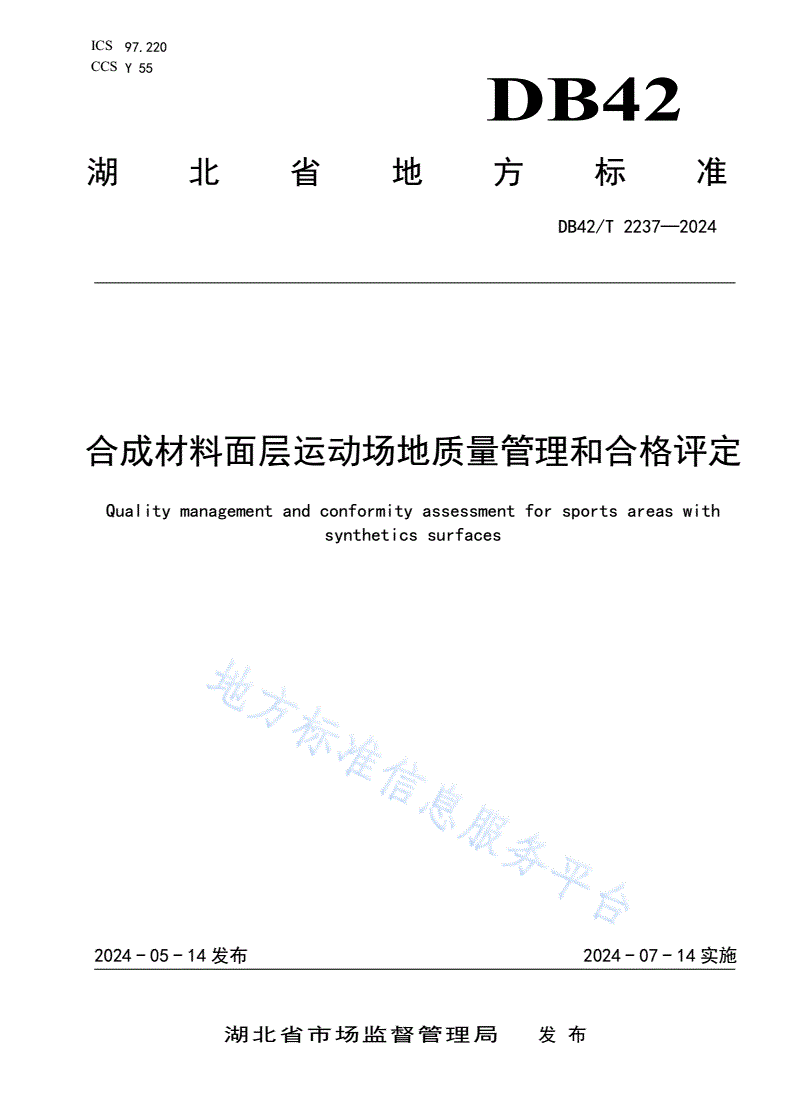

DB42/T 2237-2024 合成材料面层运动场地质量管理和合格评定

ICS97.220

CCSY55

DB42

湖北省地方标准

DB42/T2237—2024

合成材料面层运动场地质量管理和合格评定

Qualitymanagementandconformityassessmentforsportsareaswith

syntheticssurfaces

2024-05-14发布2024-07-14实施

湖北省市场监督管理局发布

DB42/T2237—2024

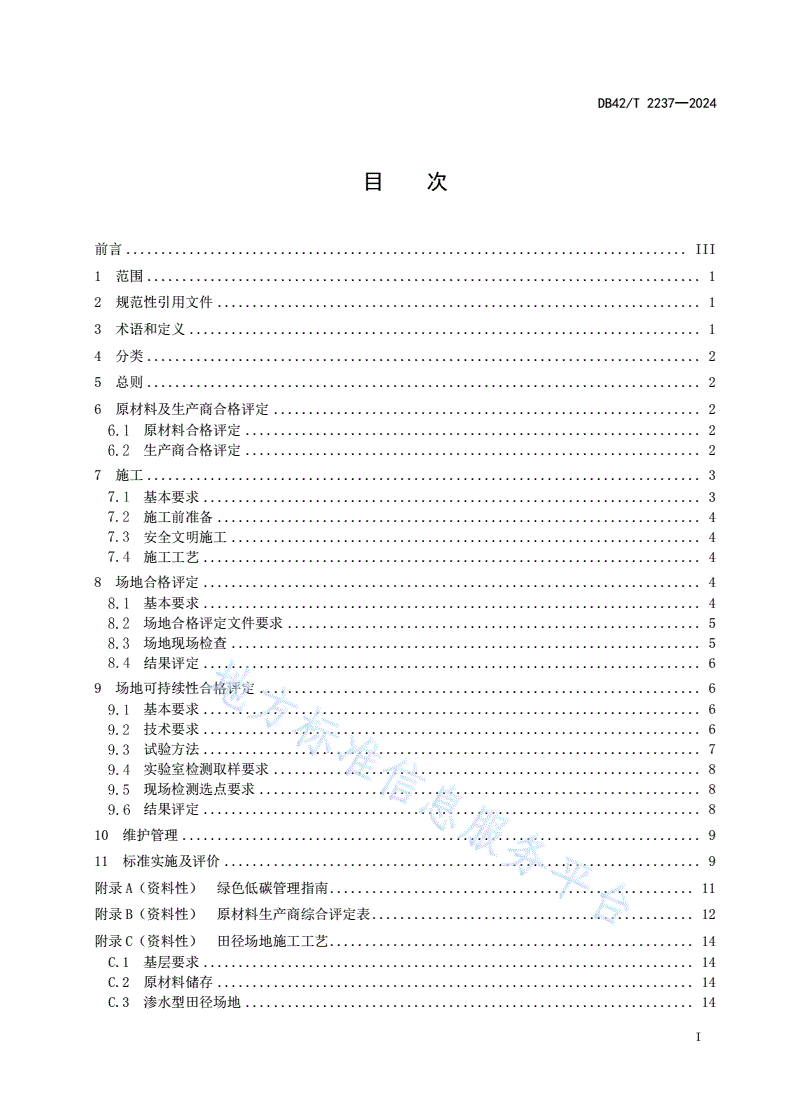

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4分类...............................................................................2

5总则...............................................................................2

6原材料及生产商合格评定.............................................................2

原材料合格评定.................................................................2

生产商合格评定.................................................................2

7施工...............................................................................3

基本要求.......................................................................3

施工前准备.....................................................................4

安全文明施工...................................................................4

施工工艺.......................................................................4

8场地合格评定.......................................................................4

基本要求.......................................................................4

场地合格评定文件要求...........................................................5

场地现场检查...................................................................5

结果评定.......................................................................6

9场地可持续性合格评定...............................................................6

基本要求.......................................................................6

技术要求.......................................................................6

试验方法.......................................................................7

实验室检测取样要求.............................................................8

现场检测选点要求...............................................................8

结果评定.......................................................................8

10维护管理..........................................................................9

11标准实施及评价....................................................................9

附录A（资料性）绿色低碳管理指南....................................................11

附录B（资料性）原材料生产商综合评定表..............................................12

附录C（资料性）田径场地施工工艺....................................................14

C.1基层要求......................................................................14

C.2原材料储存....................................................................14

C.3渗水型田径场地................................................................14

I

DB42/T2237—2024

C.4混合型田径场地.................................................................14

C.5全现浇复合型田径场地...........................................................15

C.6半预制复合型田径场地...........................................................15

C.7全塑型田径场地.................................................................16

C.8预制型田径场地.................................................................16

附录D（资料性）球类场地施工工艺....................................................18

D.1基层要求.......................................................................18

D.2原材料储存.....................................................................18

D.3全现浇复合型面层...............................................................18

D.4半预制复合型面层...............................................................19

D.5预制型面层.....................................................................20

附录E（资料性）人造草面层场地施工工艺..............................................21

E.1基层要求.......................................................................21

E.2原材料储存.....................................................................21

E.3填充式人造草面层...............................................................21

E.4无填充式人造草面层.............................................................21

附录F（资料性）湖北省地方标准实施信息及意见反馈表...................................23

参考文献..............................................................................24

II

DB42/T2237—2024

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖北省能源标准化技术委员会提出并归口。

本文件起草单位：中正华体国际认证有限公司、湖北省标准化与质量研究院、湖北省产品质量监督

检验研究院、广州质量监督检测研究院、中国国检测试控股集团股份有限公司、广州同欣体育股份有限

公司、武汉体育中心发展有限公司、湖南优冠体育材料有限公司、绿城体育集团股份有限公司、广东柏

胜新材料股份有限公司、广东杰锐新材料有限公司、广东盛天体育股份有限公司、广东中星体育设施有

限公司、湖北首盟体育科技有限公司、湖北华凯体育用品有限公司、湖北晟弘新材料有限公司、湖北绿

之行人造草坪有限公司。

本文件主要起草人：陈伟、石莹、朱宽正、张艳、黄宇梁、郭中宝、陈晨、吴志锋、谢诚、侯俊、

钟高明、王建军、成冬来、何军、詹金城、张书申、何泽浩、李平、李静、冷新兰、胡华平。

本文件实施应用中的疑问，可咨询湖北省能源标准化技术委员会，联系电话：027-59370533，邮箱：

hbnymsc@163.com；或中正华体国际认证有限公司，联系电话：027-61900182，邮箱：zzz@。

对本文件的有关修改意见建议请反馈至湖北省能源标准化技术委员会，联系电话：027-59370533，邮箱：

hbnymsc@163.com；或者湖北省市场监督管理局，联系电话：027-87710317，邮箱：scjgysq@。

III

DB42/T2237—2024

合成材料面层运动场地质量管理和合格评定

1范围

本文件规定了合成材料面层运动场地（以下简称场地）的分类、原材料及生产商合格评定、施工、

场地合格评定、场地可持续性合格评定和维护管理。

本文件适用于新建、改建和扩建的合成材料面层运动场地的质量管理及合格评定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T14833-2020合成材料运动场地面层

GB/T22517.4-2017体育场地使用要求及检验方法第4部分：合成面层篮球场地

GB/T22517.6-2020体育场地使用要求及检验方法第6部分：田径场地

GB/T22517.7-2018体育场地使用要求及检验方法第7部分：网球场地

GB/T27000-2023合格评定词汇和通用规则

GB36246-2018中小学合成材料面层运动场地

GB/T43564-2023中小学合成材料面层田径场地

GB/T43565-2023中小学合成材料面层篮球场地

GB/T43566-2023中小学人造草面层足球场地

3术语和定义

GB34246-2018界定的以及下列术语和定义适用于本文件。

合成材料面层syntheticsurface

铺装在沥青混凝土或水泥混凝土等基础层上的高分子合成材料层。

[来源：GB36246-2018，3.1]

半预制复合型面层semi-prefabricatedcompositesurface

按一定的施工工艺将预制好的高分子合成材料卷材或块材作为底胶层铺装，再由聚合物胶体主料

或聚合物胶体主料混合防滑颗粒作为面胶层，整体形成的非渗水型面层。

[来源：GB/T43564-2023，3.5]

合格评定conformityassessment

规定要求得到满足的证实。

[来源：GB/T27000-2023，3.1]

合格评定机构conformityassessmentbody

1

DB42/T2237—2024

实施除认可外的合格评定活动的机构。

[来源：GB/T27000-2023，3.6]

场地可持续性合格评定sportsareassustainabilityconformityassessment

场地的可持续性规定要求得到满足的证实。

4分类

合成材料面层运动场地按使用功能分为田径场地、球类场地和其他活动场地。球类场地按照球类

运动分为篮球场地、足球场地、网球场地、羽毛球场地、排球场地以及其他球类场地。

合成材料面层按材料形态分为现浇型面层、预制型面层和人造草面层。

5总则

合格评定活动采用适宜的方法，根据每个过程对产品要求的符合性和管理规范有效性的影响，考

虑进行的适当阶段、方法的类型与程度。

场地合格评定和场地可持续合格评定遵循公正性、系统性、规范性等原则，且确保相关方的申诉

和投诉得到响应。

场地原材料及生产商合格评定、施工、维护管理等方面进行绿色低碳管理。

标准实施及评价至少在标准的实施方法、条件要求、注意事项，以及采集实施信息、收集验证情

况、开展效果评价分析等方面展开。

6原材料及生产商合格评定

原材料合格评定

6.1.1原材料外包装应注明主要组成成分。

6.1.2场地所选原材料应符合表1规定。

表1原材料要求

序号场地类型标准要求

1田径场地GB36246-2018和GB/T43564-2023

2篮球场地GB36246-2018和GB/T43565-2023

3人造草面层足球场地GB36246-2018和GB/T43566-2023

4球类场地丙烯酸网球场地GB36246-2018

根据选材特征参照篮球场地、丙烯酸网球场地或人造草面层足球场地

5其他球类场地

标准要求

6其他活动场地根据选材特征参照田径场地或球类场地标准要求

生产商合格评定

原材料生产商评定程序流程详见图1，原材料生产商综合评定表见附录B。

2

DB42/T2237—2024

采购需求确认

生产商初选，收集供应商信息

生产商实地考察（生产场所、案例）

生产商综合评定

合格

否

是

列入生产商名录

图1评定程序流程

7施工

基本要求

7.1.1施工单位应具备相应的施工经验和具有完善的质量管理体系，做到操作规范、管理有序，确保

3

DB42/T2237—2024

面层施工质量；施工人员应具备相应的经验、技能和资格。

7.1.2施工单位应按设计施工图纸进行施工，如有变更须经相关单位同意并确认。

7.1.3施工单位应按设计施工图纸要求、标准要求和合同约定，应对原材料的选购、进场前的检验以

及施工过程中的工艺控制等质量要素进行严格控制。

7.1.4施工单位应建立各道工序的自检检验制度，并保持完整的施工检查记录。

7.1.5场地基层应符合面层设计文件要求。

7.1.6各种原材料配合比于施工前适配确定，按经确定的配合比计量施工，不应随意调整，施工现场

不应添加配方以外的任何材料，不应在施工过程中添加汽油及含苯、甲苯、二甲苯、二硫化碳、二氯甲

烷等溶剂，并控制场地施工时对周围环境的影响；施工环境的温度和湿度应满足所用材料产品说明书的

要求。

7.1.7现浇型面层场地施工前，应按配方及施工工艺制作样板，施工时按经确认的样板进行施工。

7.1.8施工现场应进行施工半成品和成品防护。

7.1.9场地保修期内保修内容包含但不限于场地起泡、开裂、脱层、草皮周边及接缝开胶、草簇脱落。

施工前准备

7.2.1施工单位应参加图纸进行会审、施工前应对施工班组进行技术交底。

7.2.2施工单位应取得相应的施工许可手续。

7.2.3施工单位应编制施工组织设计或施工方案并报建设单位或监理单位。

7.2.4施工单位应勘察现场、收集天气信息，合理安排施工进度。

7.2.5施工单位应设置工地临时办公室和临时材料堆场，并应对施工现场进行围挡。

安全文明施工

7.3.1施工单位应对施工人员进行安全文明施工教育。

7.3.2施工人员应依据施工现场情况，佩戴相应的安全防护用具。

7.3.3所有物料机具应按施工总平面布置图所确定的区域整齐堆放，并应在明显处标识，临设料房和

机具应做好防潮、防漏、防火。

7.3.4施工过程中应综合评估场地及其周边的通风、扩散条件，应有利于挥发性有机化合物的散发，

并避免铺装时废气、废水、固体废弃物等对场地及周边环境的污染。

7.3.5施工过程中应及时清理施工、配料、搅拌场地，保持场地平整干净；工完场清。

施工工艺

7.4.1田径场地施工工艺见附录C。

7.4.2球类场地（非人造草面层）施工工艺见附录D。

7.4.3人造草面层场地施工工艺见附录E。

7.4.4其他活动场地根据选材特征参照田径场地或球类场地的施工工艺。

8场地合格评定

基本要求

8.1.1场地合格评定包含文件审查和场地现场检查。

8.1.2场地合格评定应在施工单位自行检查评定合格的基础上进行。

8.1.3场地合格评定应由具有资质的第三方合格评定机构。

4

DB42/T2237—2024

场地合格评定文件要求

场地合格评定文件要求包括：

a)合同或协议、招投标文件（适用时）、工程施工图、设计说明及其他设计文件；

b)施工方案；

c)基层验收记录；

d)施工记录；

e)取样过程文件记录满足以下要求：

1)进场材料和完工场地面层质量应按批次进行检测；

2)同一厂家生产，同一施工场地，同一时间进场的同一种材料为一个检验批；

3)取样过程应形成文件记录，文件记录包括但不限于各方代表签字、照片、视频影像等资料。

f)原材料的产品合格证书、型式检验报告、进场验收记录和进场检验报告，型式检验报告满足GB

36246-2018规定要求、进场检验报告满足6.1.2规定要求；

g)面层成品检验报告，满足GB36246-2018规定要求及表2的规定要求；

h)管理制度等其他需要的必要文件资料。

表2场地面层成品要求

序号场地类型标准要求

1田径场地GB/T22517.6-2020或GB/T43564-2023

2篮球场地GB/T22517.4-2017或GB/T43565-2023

3人造草面层足球场地GB/T43566-2023

4丙烯酸网球场地GB/T22517.7-2018

5球类场地羽毛球场地GB/T
