GB/T 22085.2-2008 电子束及激光焊接接头 缺欠质量分级指南 第2部分：铝及铝合金

ICS25．160．40

J33

酉园

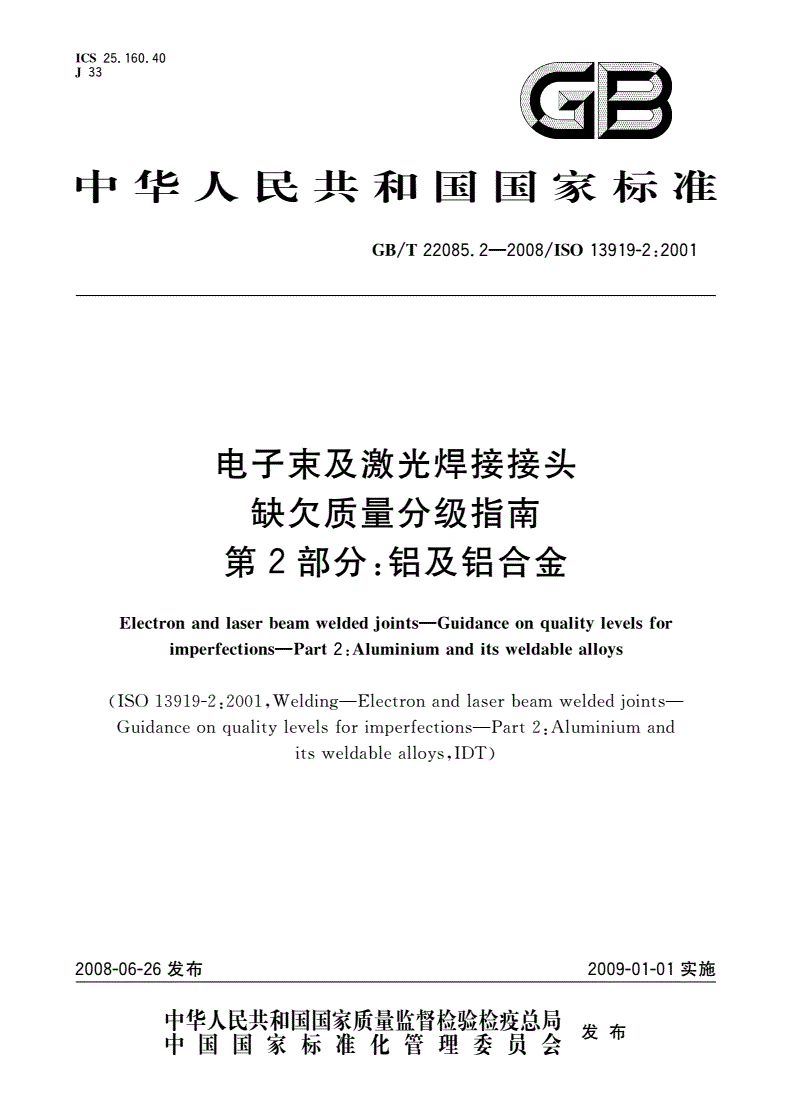

中华人民共和国国家标准

13911

9-2：200

GB／T22085．2--2008／1S0

电子束及激光焊接接头

缺欠质量分级指南

第2部分：铝及铝合金

weldedonlevelsfor

Electronandlaserbeamjoints--Guidancequality

anditsweldable

2：Aluminiumalloys

imperfections--Part

andlaserbeamwelded

joints—

(ISO13919—2：2001，Welding--Electron

Partand

Guidanceonlevelsfor2：Aluminium

qualityimperfections

itsweldable

alloys，IDT)

2008—06—26发布

丰瞀徽鬻瓣訾糌瞥鐾发布中国国家标准化管理委员会“”。

13919-2：2001

GB／T22085．2--2008／IS0

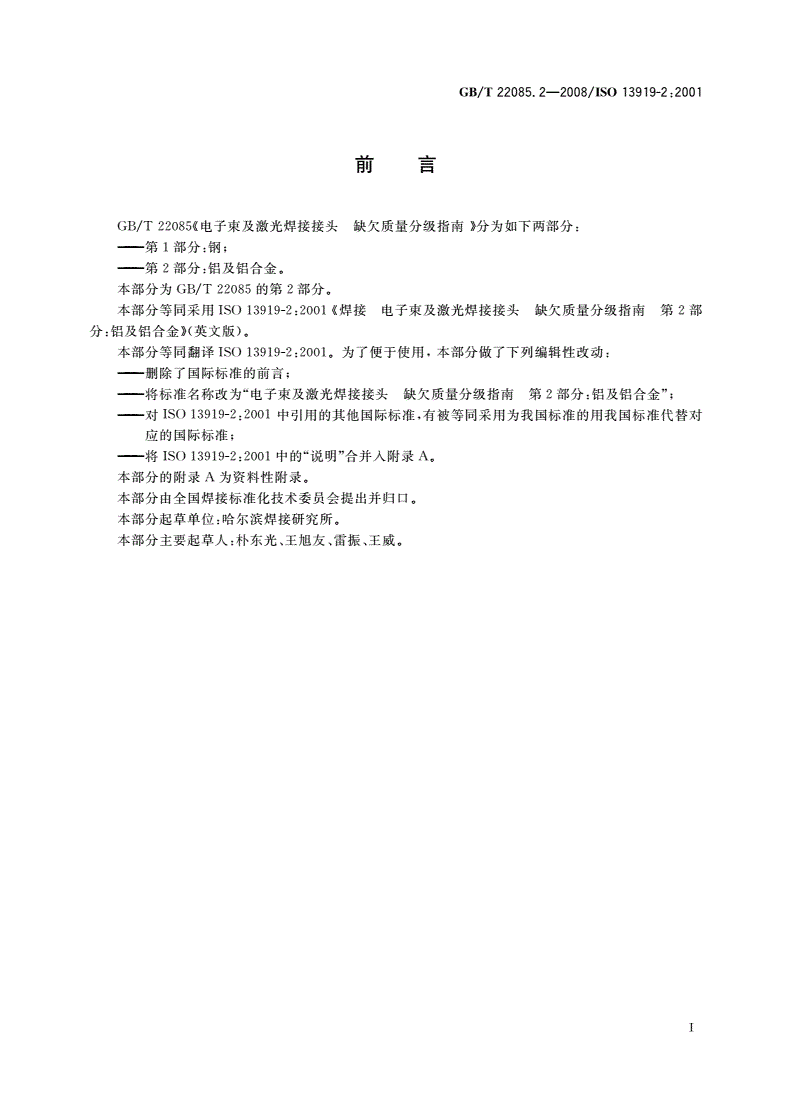

刖罱

GB／T22085《电子束及激光焊接接头缺欠质量分级指南》分为如下两部分：

——第1部分：钢；

——第2部分：铝及铝合金。

本部分为GB／T22085的第2部分。

本部分等同采用ISO

分：铝及铝合金》(英文版)。

本部分等同翻译ISO13919—2：2001。为了便于使用，本部分做了下列编辑性改动t

——删除了国际标准的前言；

——将标准名称改为“电子柬及激光焊接接头缺欠质量分级指南第2部分：铝及铝合金”；

——对ISO13919—2：2001中引用的其他国际标准，有被等同采用为我国标准的用我国标准代替对

应的国际标准；

——将ISO13919-2：2001中的“说明”合并入附录A。

本部分的附录A为资料性附录。

本部分由全国焊接标准化技术委员会提出并归口。

本部分起草单位：哈尔滨焊接研究所。

本部分主要起草人：朴东光、王旭友、雷振、王威。

13919-2：200{

GB／T22085．2--2008／ISO

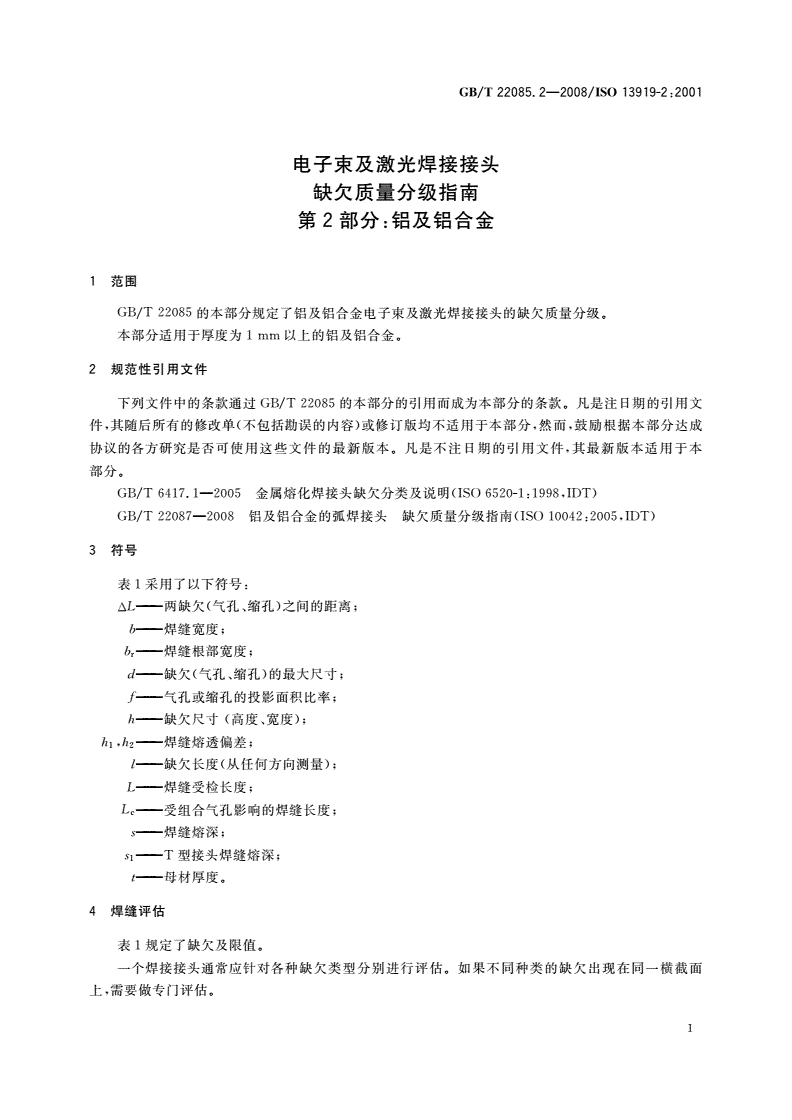

电子束及激光焊接接头

缺欠质量分级指南

第2部分：铝及铝合金

1范围

GB／T22085的本部分规定了铝及铝合金电子束及激光焊接接头的缺欠质量分级。

本部分适用于厚度为1mm以上的铝及铝合金。

2规范性引用文件

22085的本部分的引用而成为本部分的条款。凡是注日期的引用文

下列文件中的条款通过GB／T

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

65201：1998，IDT)

GB／T6417．1～2005金属熔化焊接头缺欠分类及说明(ISO

2208710042：2005，IDT)

GB／T2008铝及铝合金的弧焊接头缺欠质量分级指南(ISO

3符号

表1采用了以下符号：

△L——两缺欠(气孔、缩孔)之间的距离；

6——焊缝宽度；

b,--一焊缝根部宽度；

d——缺欠(气孔、缩孔)的最大尺寸；

，——气孔或缩孔的投影面积比率；

^——缺欠尺寸(高度、宽度)；

^l，^2——焊缝熔透偏差；

￡——缺欠长度(从任何方向测量)；

L——焊缝受检长度}

L。——受组合气孔影响的焊缝长度；

s——焊缝熔深；

s1——T型接头焊缝熔深；

￡—一母材厚度。

4焊缝评估

表1规定了缺欠及限值。

一个焊接接头通常应针对各种缺欠类型分别进行评估。如果不同种类的缺欠出现在同一横截面

上，需要做专门评估。

13919-2：2001

GB／T22085．2--2008／ISO

表1缺欠及限值

缺欠GB／T6417．1缺欠质量等级限值

序号说明

名称代号一般D中等c严格B

ram)

除微裂纹(裂纹长度和宽度均小于1

1裂纹100不允许不允许不允许

外的所有裂纹，弧坑裂纹参见序号2

允许局部允许局部

2弧坑裂纹104不允许

弧坑裂纹弧坑裂纹

应满足下述条件及缺欠限值：

l或h≤z或h≤l或h≤

a)单个气孔的最大尺寸l(1a、h或^)。

0．40．3

b)投影区域内缺欠总和的最大尺寸。0．5t，且不t，且不t，且不大

投影方向平行于焊缝表面并垂直于焊缝轴大于6mm。大于5mm。于4inm。

线。因此投影区域实际上就是t×L。这里的电子束焊：电子束焊：电子柬焊：

气孔及焊缝受检长度L应为焊缝的实际长度(或按，<6％；，≤3“；，≤15％；

3200

多个气孔100激光焊：激光焊：激光焊：

mm计)，取两者中的较小值
