GB 17465.2-1998 家用和类似用途的器具耦合器 第二部分：家用和类似设备用互连耦合器

GB17465.2-1998

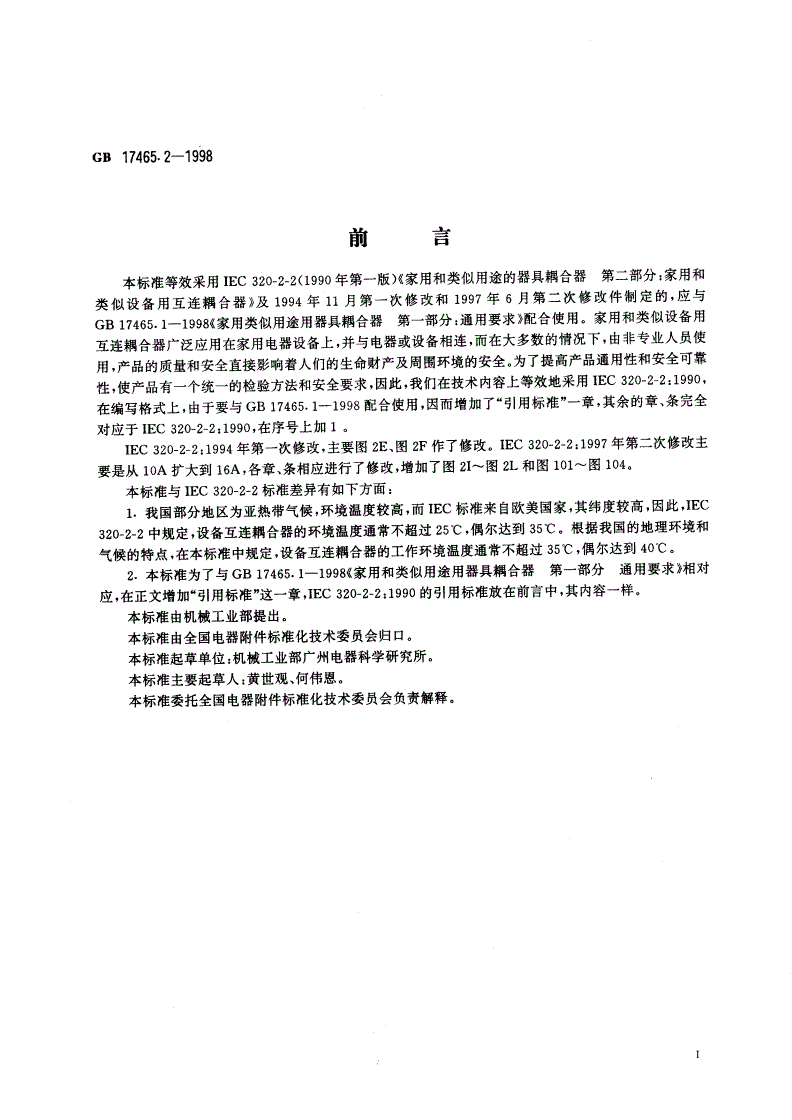

前言

本标准等效采用IEC320-2-2099。年第一版)家《用和类似用途的器具藕合器第二部分:家用和

类似设备用互连藕合器》及1994年11月第一次修改和1997年6月第二次修改件制定的，应与

GB17465.1-1998家《用类似用途用器具藕合器第一部分:通用要求》配合使用。家用和类似设备用

互连藕合器广泛应用在家用电器设备上，并与电器或设备相连，而在大多数的情况下，由非专业人员使

用，产品的质量和安全直接影响着人们的生命财产及周围环境的安全。为了提高产品通用性和安全可靠

性，使产品有一个统一的检验方法和安全要求，因此，我们在技术内容上等效地采用IEC320-2-2:1990,

在编写格式上，由于要与GB17465.1-1998配合使用，因而增加了“引用标准”一章，其余的章、条完全

对应于IEC320-2-2:1990，在序号上加1。

IEC320-2-2:1994年第一次修改，主要图2E、图2F作了修改。IEC320-2-2:1997年第二次修改主

要是从10A扩大到16A，各章、条相应进行了修改，增加了图21~图2L和图101~图1040

本标准与IEC320-2-2标准差异有如下方面:

1.我国部分地区为亚热带气候，环境温度较高，而IEC标准来自欧美国家，其纬度较高，因此，IEC

320-2-2中规定，设备互连辆合器的环境温度通常不超过250C，偶尔达到35'C。根据我国的地理环境和

气候的特点，在本标准中规定，设备互连辆合器的工作环境温度通常不超过350C，偶尔达到400C,

2.本标准为了与GB17465.1-1998家《用和类似用途用器具报合器第一部分通用要求》相对

应，在正文增加“引用标准”这一章，IEC320-2-2:1990的引用标准放在前言中，其内容一样。

本标准由机械工业部提出。

本标准由全国电器附件标准化技术委员会归口。

本标准起草单位:机械工业部广州电器科学研究所。

本标准主要起草人:黄世观、何伟恩。

本标准委托全国电器附件标准化技术委员会负责解释。

GB17465.2-1998

IEC前言

本标准由IEC第23(电器附件)技术委员会的23G(器具祸合器)分技术委员会制定。

本标准以下列文件为基础:

六个月法文件表决结果的报告二个月程序文件表决结果有报告

23G(中办)23G<中央办公室)23G(中央办公室)23G(中央办公室)

53,54,5559,60,616263

有关本标准表决通过的情况，请见上表所列的表决结果的报告。

本标准的条款补充或修改了IEC出版物320的相应条款。凡本标准中无相应的条款者，IEC出版物

32。的条款只要合理，无须修改便可采用。凡本标准中注明为“增加”，“修改”或“改为”者，IEC出版物

32。的有关要求、试验规范或注释均应作相应的修改。

第一部分所没有的分条款和图从101起开始编号。

本标准中引用的IEC出版物有:

出版物83(1975):家用和类似一般用途的插头插座标准((IEC报告)

出版物536(1976):电气和电子设备防触电保护的分类

出版物906-1(1986):IEC系列家用和类似用途的插头擂座第一部分:16A250Va.c.插头插座

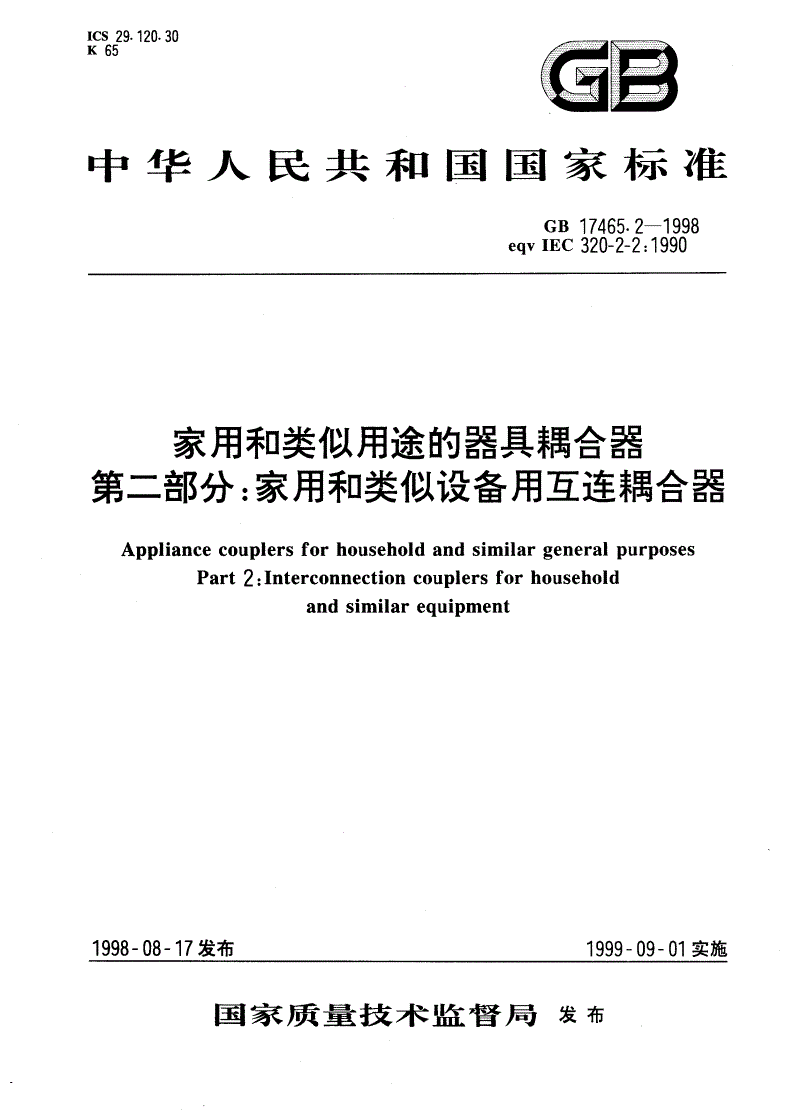

中华人民共和国国家标准

家用和类似用途的器具祸合器

第二部分:家用和类似设备用互连祸合器GB17465.2-1998

eqvIEC320-2-2:1990

Appliancecouplersforhouseholdandsimilargeneralpurposes

Part2:Interconnectioncouplersforhousehold

andsimilarequipment

引言

GB17465.1-1998中，各章、条凡出现“器具藕合器”、连“接器”等词者，这些词，均应删掉，而分别

代之以“互连辆合器”和“插头连接器”。

1范围

GB17465.1-1998第1章作下述变动后适用。

本标准适用于:

—家用和类似用途器具或设备用交流二极，带有接地触头或不带接地触头的互连祸合器，使用于

额定电压不超过250V，额定电流不超过16A,频率为50Hz或60H:的交流电源上。

—装有这种互连捆合器插头连接器的互连电线组件。

注:与器具或其他设备一整体的或装在器具或其他设备里的器具插座属于本标准的适用范围之内。本标准的尺寸

及通用要求适用干这种器具插座，但某些试验可能不适合.

对插头连接器的要求，是以如下的假设为基础的，即:相应的器具插座的插套温度不超过65'C(冷

条件)。

符合本标准要求的互连藕合器适应于在通常不超过35'C，但偶尔达到400C`〕的环境温度下使用

符合本标准的图2A一图21要求的互连祸合器是用作无特殊防潮要求的器具或设备的互连的;若

用作其他的器具或设备的互连，或用作在正常使用时会受到溢水的影响的器具或设备的互连祸合器，必

须有附加要求

注在特殊条件的场所，如船上、车辆上等;以及在危险的，例如，可能发生爆炸的场所.可能要求特殊的结构

2引用标准z7

下列标准所包含的条文，通过在标准中引用而构成为本标准的条文。本标准出版时，所示版本均为

有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

采用说明:

1]考虑到我国部分地区为亚热带气候，因此规定设备互连烟合器的使用环境温度为“通常不超过35C,偶尔会达到

40'C".IEC320-2-2该条规定的环境温度为“通常不超过25'C，偶尔会达到35C"，后面同理

幻本标准为了与GB17465.11998相对应，在正文中增加本章。原IEC320-2-2:199。引用标准内容在前言中。

国家质f技术监奋局1998一08一17批准1999一09一01实施

GB17465.2-1998

GB/T12501-90电工电子设备防触电保护的分类

IEC83:1975家用和类似一般用途的插头插座标准

IEC906:1986IEC系列家用和类似用途的插头插座第一部分:16A250Va.c.插头插座

3定义

GB17465.1-1998第3章作下述变动后适用。

增加的定义:

3.101互连藕合器interconnectioncoupler

是指可以任意地将器具或设备连接到与另一器具或设备相连的软缆或软线或使这两者断开的藕合

器。

互连锅合器由两部分组成

—插头连接器，即与软缆或软线成一整体的或固定到软缆或软线的部分;

—器具插座，即与器具或设备成一整体的或装在器具或设备里的，或固定到器具设备的，而且使

器具或设备获得电源的部分。

注与器具或设备成一整体的器具插座(护罩及底部)是由器具或设备的外壳组成的器具插座。装在器具或设备里

的器具插座是一种装在器具或设备的或固定到器具或设备的独立的器具插座.

3.102互连电线组件interconnectioncordset

由一个不可拆线的插头连接器和一个不可拆线的连接器及一根软缆或软线组成的部件，该组件用

以将电源从一个器具或设备互连到另一器具或设备上。

13改为

“电器附件”一词，是指包括插头连接器和/或器具插座在内的一般的术语。

4一般要求

GB17465.1-1998第4章作下述变动后适用。

互连藕合器的设计和结构上应保证在正常使用时安全可靠，对使用者和周围环境没有危险

是否合格，通过进行全部的规定的有关试验来检验

5试验的一般说明

GB17465.1-1998第5章作下述变动后适用。

5.4改为:除非另有规定，否则，插头连接器和器具插座与符合本标准要求的相应的器具插座或插头连

接器一起试验

5.5改为:

对器具插座，要求6个试样.其中3个用来进行除14,15,16,19,20和21章中规定的试验之外的试

验;其余的3个用以进行第14,15,16,19,20和21章的试验(包括16.2的复试)。

对插头连接器，要求9个试样，其中3个用来进行除14,15,17章和22.4和24.2的规定的试验之

外的试验;另3个用来进行第14,15和17章的试验，最后3个用来进行第22.4的试验。

对橡胶或类似材料的插头连接器，要求用两个附加试样来进行24.2.1的试验

对PVC或类似材料的插头连接器，要求两个附加试样来进行24.2.3的试验。

注因此，插头连接器试样总数如F:

制造插头连接器的材料试样数

硬质绝缘材料

PVC.,橡胶或类似材料

GB17465.2-1998

6标准额定值

GB17465.1-1998第〔章作下述变动后适用。

6.2改为:

标准额定电流为本标准9.1的规定，即为2.5A,10A和16A,

7分类

GB17465.1-1998第7章作下述变动后适用。

7.1改为:

互连藕合器按所连接的器具或设备的类型分类:

类设备用的互连藕合器;

类设备用的互连藕合器。

注:有关分类的规定.请见GB/T12501-90.

7.2改为:

插头连接器还按软缆或软线的连接方法分类

—可拆线的插头连接器;

—不可拆线的插头连接器。

8标志

GB17465.1-1998第8章作下述变动后适用。

81改为:

插头连接器应标有:

—额定电流(A){

—额定电压(V);

—电源性质的符号;

—生产厂或代理商的名称、商标或识别标志;

-型号。

注:型号可以是分类号.

8.2改为:

不与器具或设备成一整体的器具擂座应标有:

—生产厂或代理商的名称、商标或识别标志，及

—型号，此型号在器具插座正确安装好之后或当有插头连接器插合时应是看不见的。

注:型号可以是分类号.

8.3改为:

皿类设备用的插头连接器、器具插座及互连软线组件不得标有皿类结构的符号。

8.5改为:

8.1规定的标志在插头连接器已经接好线可供使用时，应是清晰易辨的。

注:“可供使用’，一词，并不滋味着插头连接器与器具插座在插合着。

8.6改为:

不可逆插的插头连接器的触头位置应通过观察插头连接器插合面确定，触头位置排列如下

接地触头:中间的上方;

相线触头:左下方，

中性线触头:右下方。

GB174652-1998

可拆线的不可倒插的插头连接器的端子应按如下的办法表示:

接地端子:用符号誓表示;

中性线端子:用字母N表示。

不可拆线的不可逆插的插头连接器不需要有触头的标志，但线芯必须按22.1的规定连接。

与符合本标准要求的插头连接器一起使用的不与器具或调和成一整体的或不是装在器具或设备里

的器具插座必须有相应于本条的端子标志。

标志的符号或字母不得标在螺钉、可拆卸的垫圈或其他可拆卸的部件上。

注:之所以规定端子标志及导线连接的要求，是要使之与器具报合器相应的要求一致。对器具抽合器提出的要求，

考虑到了我国要求有极性的供电系统和采用IEC插头插座系统(见IEC出版物906)

9尺寸和互换性

GB17465.1-1998第9章作下述变动后适用

9.，改为:

互连藕合器应符合如下规定的有关图2A~图2L的要求，9.6允许的情况除外:

工类设备用的2.5A250V互连祸合器:

—插头连接器···……图2A

—器具插座···……图2B

I类设备用的2.5A250V互连祸合器:

—插头连接器····。。…图2C

—器具插座·····。…图2D

工类设备用的10A250V互连藕合器:

—插头连接器···……图2E

—器具插座···……图2F

I类设备用的10A250V互连藕合器:

—插头连接器··……图2G

—器具插座···……图2H

I类设备用的16A250V互连祸合器:

—插头连接器···……图21

—器具插座··……图2J

II类设备用的16A250V互连祸合器:

—插头连接器·。·……图2K

—器具插座···……图2L

是否合格，在25℃士5'C的环境温度下通过测量或用量规检查。电器附件以下表规定的量规进行试

验:

待试电器附件量规

图2E和图2G的10A插头连接器图9H

图21和图2K的16A插头连接器图9m

图2F的10A器具插座图101

图2H的10A器具插座图102

图2l的16A器具插座图103

图21的16A器具插座图104

9.2改为:

GB17465.2-1998

用以将插头连接保持在器具插座的装置，如有，应符合图2A~图2L(正在考虑中)的要求。

9.3改为:

在插头连接器与器具插座之间进行单极连接应是不可能的。

器具插座应无法与符合IEC出版物83的要求的插座错误地连接。

插头连接器无法与同一个符合IEC出版物83的要求的移动式插座错误地连接，亦应无法与符合

GB17465.1-1998要求的连接器错误地连接

是否合格，通过手工试验检查。

注

1错“误连接”包括单极连接及其他不符合防触电保护要的连接

2如符合标准活页的要求，即保证能符合这些要求

94改为:

-一I类设备的插头连接器应无法与u类设备的器具插座插合;

—插头连接器应无法与额定电流比该插头连接器小的器具插座插合

是否合格，通过观察，通过手工试验和通过在35'C士2℃的环境温度下用量规来检查

注

1如能符合图2A-图2L的要求，即保证能符合这些要求，用量规来验证的那一些要求除外。

2所用的量规正在考虑中。

9.5不适用。

10防触电保护

GB17465.1-1998第10章作下述变动后适用。

10门改为:

互连锅合器在设计上，应能做到:当插头连接器部分或完全插合时，带电部件是不易触及的

器具插座在设计上，应能做到:当器具插座在按正常使用要求正确安装好之后，带电部件是不易触

及的

是否合格，通过观察，必要时，还要通过用图10所示的标准测试指进行的试验检查。

将该测试指碰触每个可能的方向的不同部位，并用电指示器来显示相关部件的接触情况。对带有橡

胶或热塑材料壳罩、外壳或本体的插头连接器和器具插座，要以20N的力将标准测试指碰触绝缘材料

如变形便会影响插头连接器的安全的所有点上;该试验在35℃士2C的环境温度下进行。

M

1必须将标准侧试指设计成每个连接部分均只能朝同一方向沿测试指的轴线转动900角.

2用电压在40v与50v之间的电指示器来显示与有关部件的接触情况。

3就在插头连接器插入器具插座时触头部件的不可触及性而言，能符合图2A-图21的要求，即保证能符合上述

的要求。

10.2改为:

只要插销的任何带电部件是易触及的话，插头连接器的插销与器具插座的插套之间应是不可能连

接卜的。

是否合格，通过手工在试验和10.1的试验检查来确定

注:注符合图2A~图21_的要求即能保证符合上述要求

10.4改为:

插头连接器以及器具插座的外部部件，除了装配螺钉之类之外，均应为绝缘材料的制品。

是否合格，通过观察检查。

注

1绝缘材料的适合性在第15章绝缘试验期间检查

GB17465.2-1998

2在10.1-10.4油漆或瓷漆不视为绝缘材料

11接地措施

GB17465.1-1998第11章作下述变动后适用。

11.2改为:

带接地触头的互连藕合器在结构上应能做到:插头连接器插入时应先接地，然后，插头连接器载流

触头才带电。

在拔出插头连接器时，载流触头应在接地连接断开之前断开

对不符合图2A~图21一要求的互连祸合器是否合格，通
