CJ/T 288-2008 预制双层不锈钢烟道及烟囱

犐犆犛９１．１４０．９９

犘４７

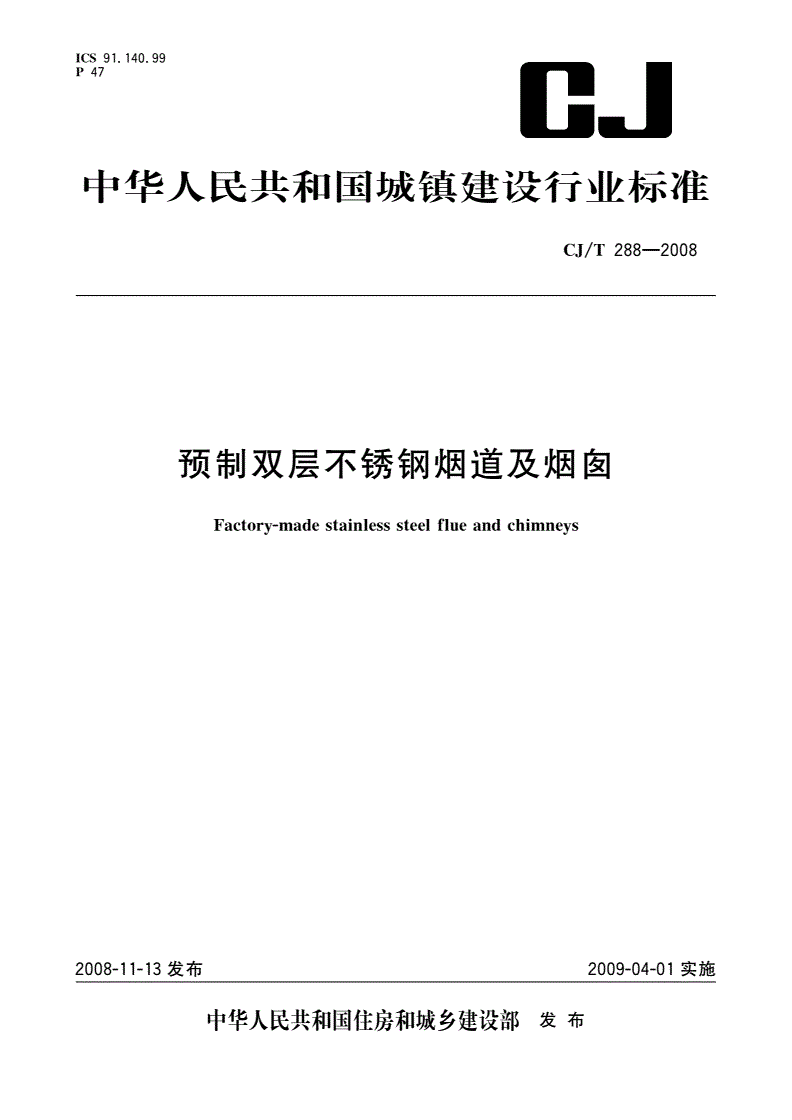

中华人民共和国城镇建设行业标准

犆犑／犜２８８—２００８

预制双层不锈钢烟道及烟囱

犉犪犮狋狅狉狔犿犪犱犲狊狋犪犻狀犾犲狊狊狊狋犲犲犾犳犾狌犲犪狀犱犮犺犻犿狀犲狔狊

２００８１１１３发布２００９０４０１实施

中华人民共和国住房和城乡建设部发布

书

犆犑／犜２８８—２００８

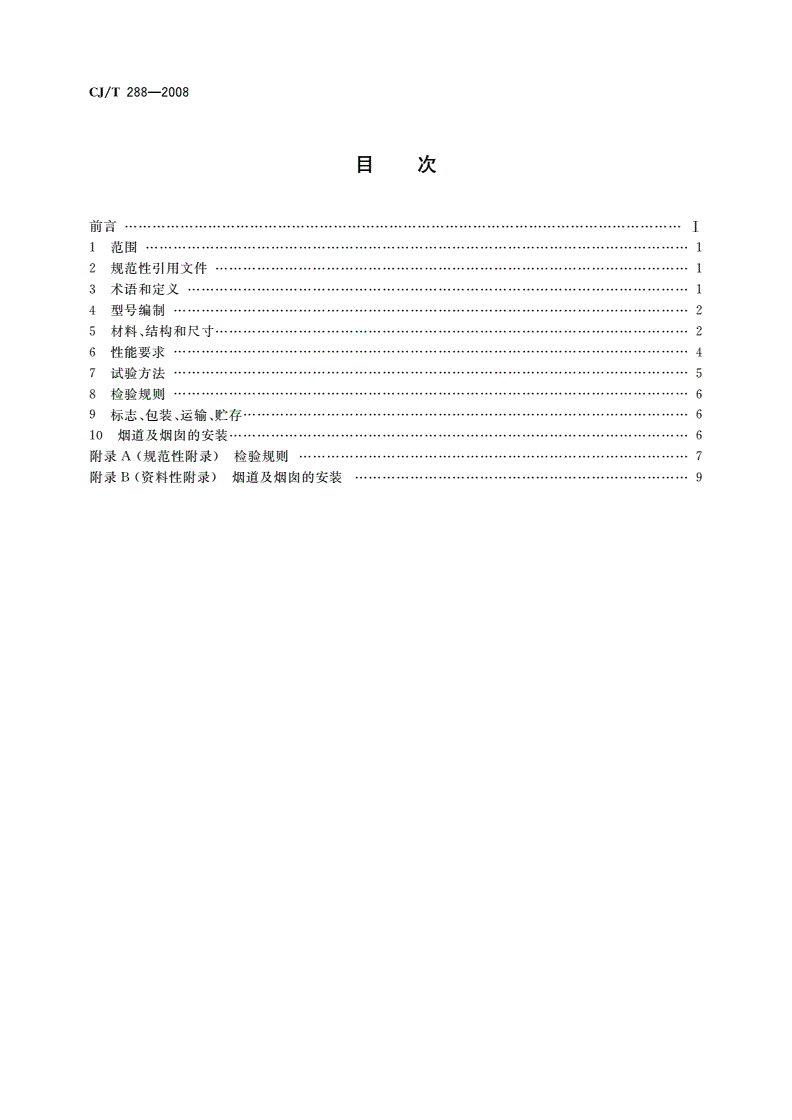

目次

前言!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Ⅰ

１范围!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!１

２规范性引用文件!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!１

３术语和定义!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!１

４型号编制!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!２

５材料、结构和尺寸!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!２

６性能要求!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!４

７试验方法!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!５

８检验规则!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!６

９标志、包装、运输、贮存!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!６

１０烟道及烟囱的安装!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!６

附录Ａ（规范性附录）检验规则!!!!!!!!!!!!!!!!!!!!!!!!!!!!７

附录Ｂ（资料性附录）烟道及烟囱的安装!!!!!!!!!!!!!!!!!!!!!!!!９

书

犆犑／犜２８８—２００８

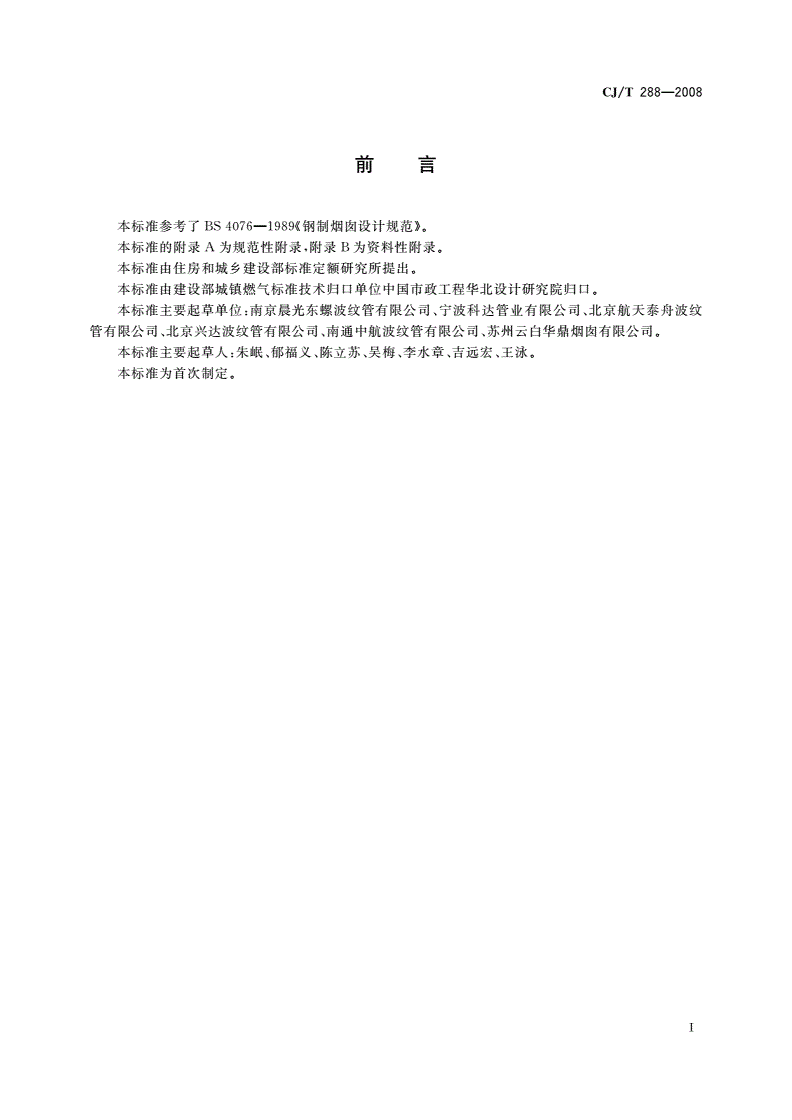

前言

本标准参考了ＢＳ４０７６—１９８９《钢制烟囱设计规范》。

本标准的附录Ａ为规范性附录，附录Ｂ为资料性附录。

本标准由住房和城乡建设部标准定额研究所提出。

本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。

本标准主要起草单位：南京晨光东螺波纹管有限公司、宁波科达管业有限公司、北京航天泰舟波纹

管有限公司、北京兴达波纹管有限公司、南通中航波纹管有限公司、苏州云白华鼎烟囱有限公司。

本标准主要起草人：朱岷、郁福义、陈立苏、吴梅、李水章、吉远宏、王泳。

本标准为首次制定。

Ⅰ

犆犑／犜２８８—２００８

预制双层不锈钢烟道及烟囱

１范围

本标准规定了预制双层不锈钢烟道及烟囱的术语和定义、型号编制、材料、结构和尺寸、性能要求、

试验方法、检验规则、标志、包装、运输、贮存、烟道及烟囱的安装。

本标准适用于以厚度为０．６ｍｍ～１．５ｍｍ的不锈钢板、在工厂制造、在使用现场组装的预制双层

不锈钢烟囱。预制双层不锈钢烟囱用于公共建筑物中的燃油燃气锅炉、直燃型溴化锂吸收式冷热水机

组、柴油发电机、厨房的排烟系统，长期连续使用温度低于４５０℃、短期不连续使用温度低于５５０℃，有

冷凝液的废气、烟气的输送和排放。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

ＧＢ／Ｔ３２８０不锈钢冷轧钢板和钢带

ＧＢ／Ｔ１２７７７金属波纹管膨胀节通用技术条件

ＧＢ／Ｔ１７３９３覆盖奥氏体不锈钢用绝热材料规范

ＧＢ５００５７建筑物防雷设计规范

ＧＢ５０２６４工业设备及管道绝热工程设计规范

ＪＢ／Ｔ４７３０承压设备无损检测

３术语和定义

下列术语和定义适用于本标准。

３．１

预制双层不锈钢烟囱犳犪犮狋狅狉狔犿犪犱犲狊狋犪犻狀犾犲狊狊狊狋犲犲犾犮犺犻犿狀犲狔

先在工厂制成由外层筒体和运送废气且承载的内层筒体及隔热层组成的预制管件（如直管、弯头、

三通、伸缩管等）和连接件、固定件，运输到现场将预制管件和连接件、固定件组合而成的烟囱。

３．２

管件狊犲犮狋犻狅狀

由内层筒体、外层筒体及内、外层之间的固定件和隔热层组成的有相同构造和尺寸的预制管件。主

要管件有：

直管———是组成烟道及烟囱的主体管件，连接多个直管能形成一段直烟道及烟囱。

弯头、错位管———用于烟道及烟囱的拐弯处和横向偏移处。

三通、异径三通———用于连接烟道及烟囱的垂直段和水平段或主烟道和支烟道。

伸缩管、长度调节管———长度可伸缩的直管，用于两个固定支架之间，补偿由于热膨胀引起的烟道

的长度变化。在烟道及烟囱安装时可作长度调节用。

３．３

波纹管膨胀节犫犲犾犾狅狑狊犲狓狆犪狀狊犻狅狀犼狅犻狀狋狊

由一个或几个波纹管及构件组成，用在密封要求较高的烟囱补偿由于热胀冷缩引起的烟道及烟囱

长度变化。

１

犆犑／犜２８８—２００８

设计使用时应考虑波纹管膨胀节产生的弹性反力对烟道和支架的作用。

３．４

非金属补偿器狀狅狀犿犲狋犪犾犾犻犮犲狓狆犪狀狊犻狅狀犼狅犻狀狋狊

能补偿烟道任意方向的位移和连接偏差，因工作时无弹性反力宜安装在锅炉出口的支烟道上。

３．５

法兰犳犾犪犵犲

由不锈钢筒体通过压力成型形成的内层筒体二端法兰，用于管件内层筒体之间的连接。

３．６

环箍犺狅狅狆狊狋犲犲犾

管件内层筒体法兰的连接件。

３．７

环套狅狌狋犲狉狊犺犲犾犾

管件外层筒体的外部套管。

３．８

固定支架犪狀犮犺狅狉

烟道及烟囱的固定支撑件。

３．９

导向支架犵狌犻犱犲

烟道及烟囱的滑动导向支撑件。

４型号编制

４．１代号

ＹＳＢ表示预制双层不锈钢烟道及烟囱

烟囱型号编制应包括代号（ＹＳＢ）、内径（ｍｍ）和隔热层厚度（ｍｍ）等内容。

ＹＳＢ
