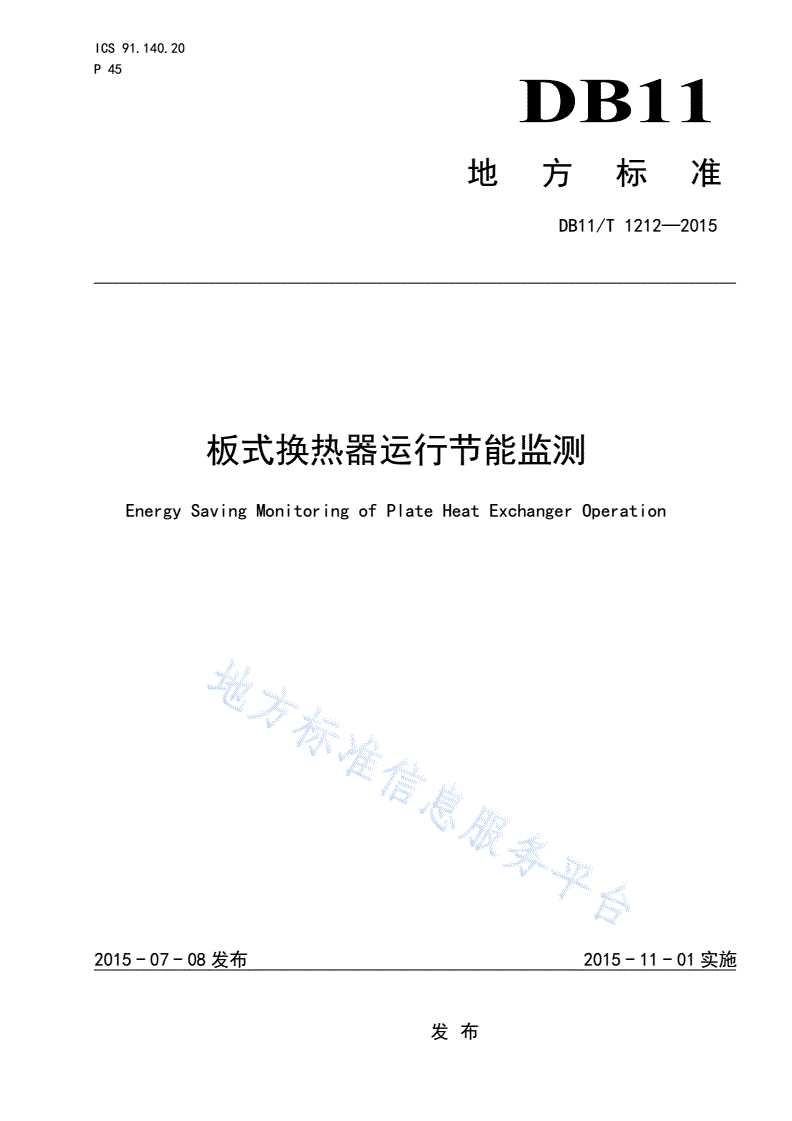

DB11/T 1212-2015 板式换热器运行节能监测

ICS91.140.20

P45

DB11

地方标准

DB11/T1212—2015

板式换热器运行节能监测

EnergySavingMonitoringofPlateHeatExchangerOperation

2015-07-08发布2015-11-01实施

发布

DB11/T1212—2015

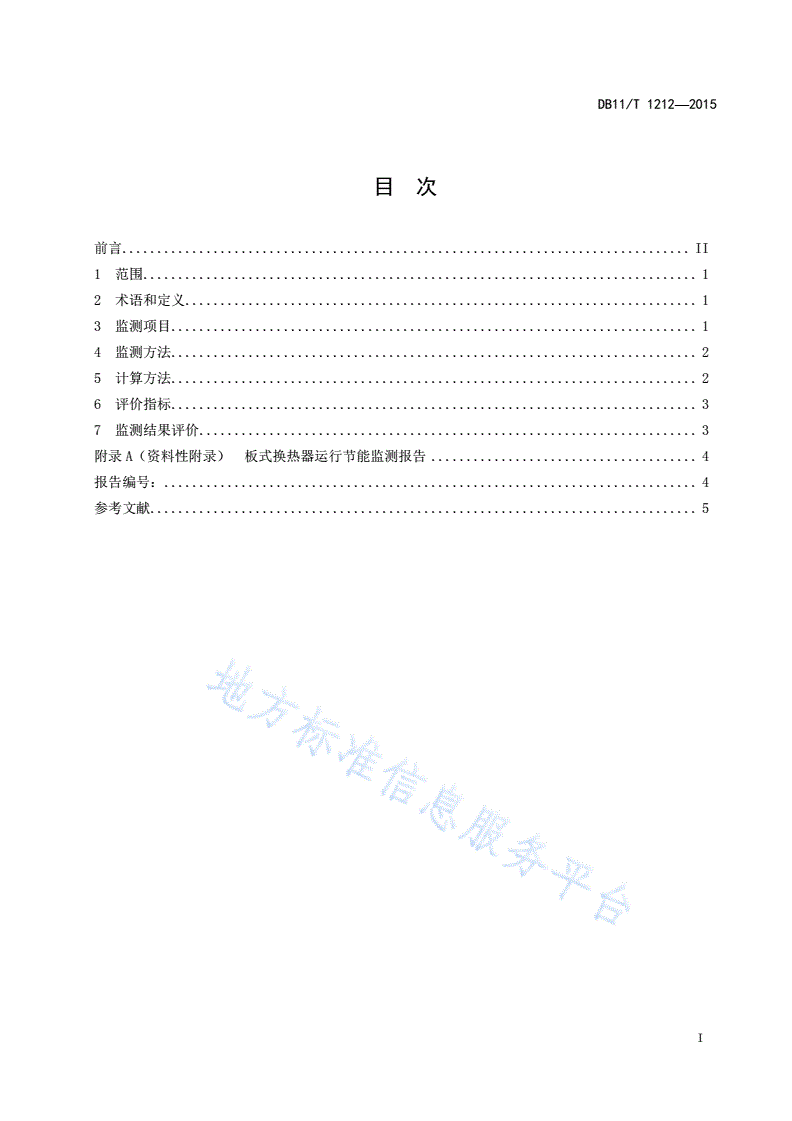

目次

前言.................................................................................II

1范围...............................................................................1

2术语和定义.........................................................................1

3监测项目...........................................................................1

4监测方法...........................................................................2

5计算方法...........................................................................2

6评价指标...........................................................................3

7监测结果评价.......................................................................3

附录A（资料性附录）板式换热器运行节能监测报告......................................4

报告编号：............................................................................4

参考文献..............................................................................5

I

DB11/T1212—2015

前言

本标准按照GB/T1.1-2009中给出的规则起草。

本标准由北京市发展和改革委员会提出并归口。

本标准由北京市发展和改革委员会组织实施。

本标准起草单位：北京节能环保中心、中节能唯绿（北京）建筑节能科技有限公司、北京节能技术

监测中心、北京市自动化系统成套工程公司、北京市京海换热设备制造有限责任公司。

本标准主要起草人：孙干、杨霞、张希庆、刘大为、薛志峰、李文明、赵江滔、程宝华、张永宁、

郭庆娜、柳乃明、李航、焦江波。

II

DB11/T1212—2015

板式换热器运行节能监测

1范围

本标准规定了板式换热器节能监测项目、监测方法、考核指标、监测结果评价。

本标准适用于供暖用水-水板式换热器实际运行工况的节能监测。

2术语和定义

下列术语和定义适用于本文件。

2.1

一次侧primarycircuitside

热量的提供侧。

2.2

二次侧secondarycircuitside

热量的接收侧。

2.3

下端差terminallowertemperaturedifference

一次侧出水温度与二次侧进水温度之差。

2.4

温差比temperaturedifferenceratio

二次侧进出水温差与一次侧进出水温差之比。

3监测项目

3.1检查项目

现场检查项目包括：

——板式换热器一、二次侧均应安装压力表、温度计，仪表应合格、完好；

——板式换热器外部应安装保温，保温不应有严重破损、脱落等缺陷；

——板式换热器及各阀门应定期检修，不应有可见的漏水现象；

——板式换热器安装不应采用顺流形式。

3.2测试项目
