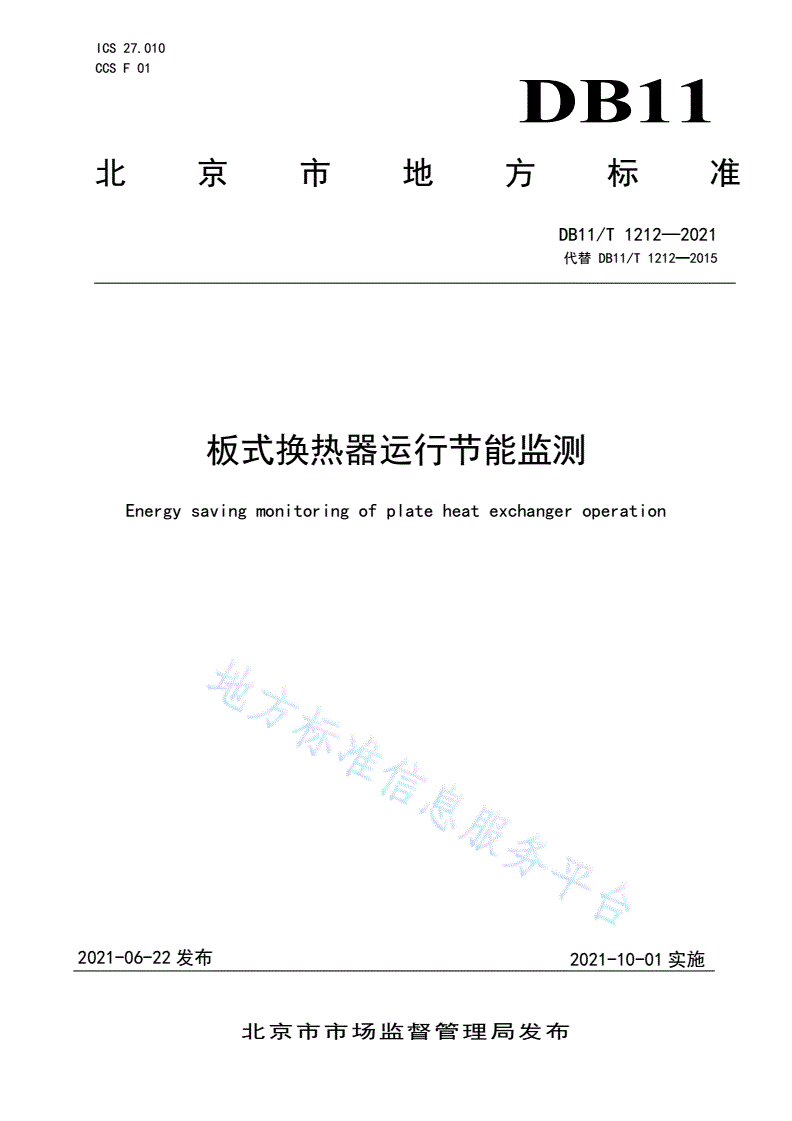

DB11/T 1212-2021 板式换热器运行节能监测

ICS27.010

CCSF01

DB11

北京市地方标准

DB11/T1212—2021

代替DB11/T1212—2015

板式换热器运行节能监测

Energysavingmonitoringofplateheatexchangeroperation

2021-06-22发布2021-10-01实施

北京市市场监督管理局发布

DB11/T1212—2021

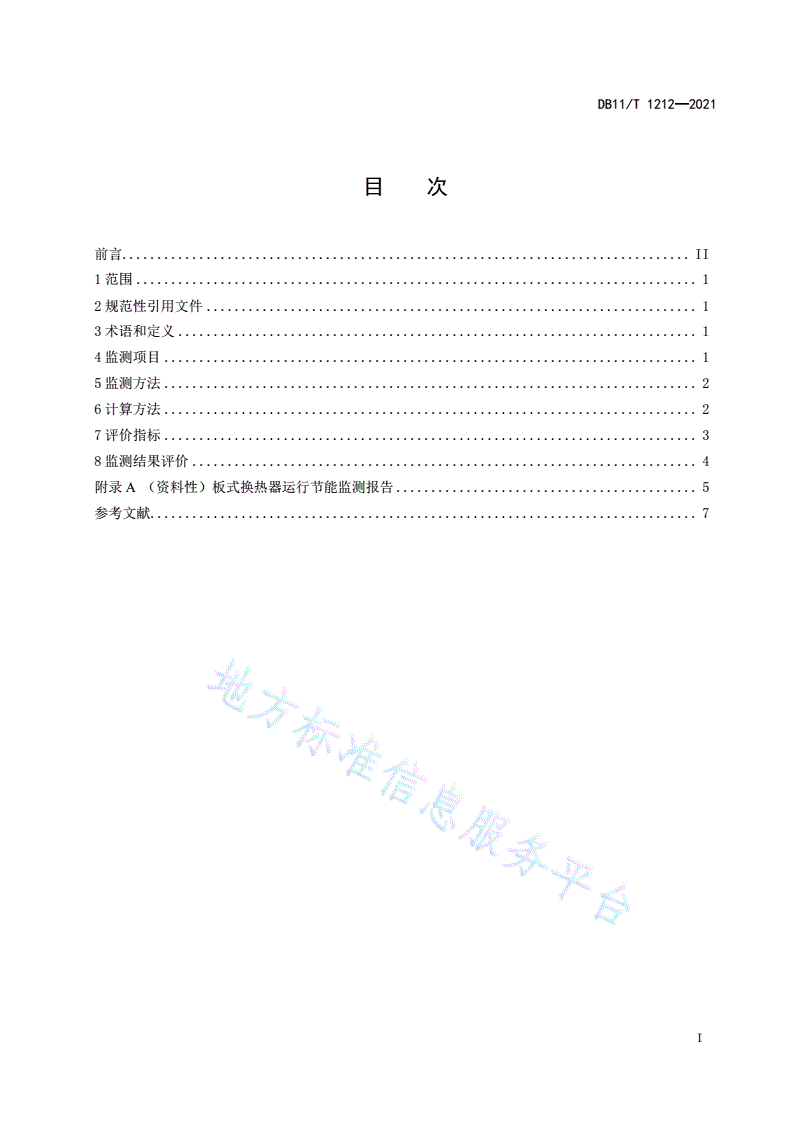

目次

前言.................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4监测项目............................................................................1

5监测方法............................................................................2

6计算方法............................................................................2

7评价指标............................................................................3

8监测结果评价........................................................................4

附录A（资料性）板式换热器运行节能监测报告...........................................5

参考文献..............................................................................7

I

DB11/T1212—2021

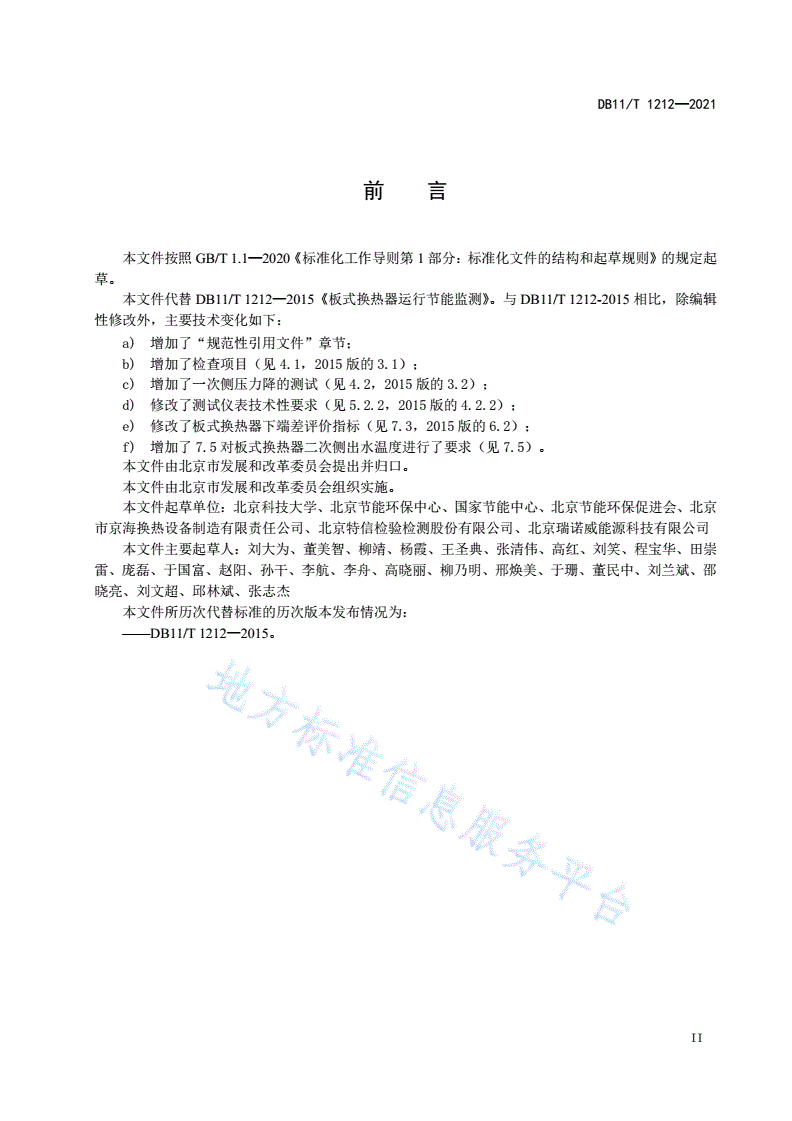

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件代替DB11/T1212—2015《板式换热器运行节能监测》。与DB11/T1212-2015相比，除编辑

性修改外，主要技术变化如下：

a)增加了“规范性引用文件”章节；

b)增加了检查项目（见4.1，2015版的3.1）；

c)增加了一次侧压力降的测试（见4.2，2015版的3.2）；

d)修改了测试仪表技术性要求（见5.2.2，2015版的4.2.2）；

e)修改了板式换热器下端差评价指标（见7.3，2015版的6.2）；

f)增加了7.5对板式换热器二次侧出水温度进行了要求（见7.5）。

本文件由北京市发展和改革委员会提出并归口。

本文件由北京市发展和改革委员会组织实施。

本文件起草单位：北京科技大学、北京节能环保中心、国家节能中心、北京节能环保促进会、北京

市京海换热设备制造有限责任公司、北京特信检验检测股份有限公司、北京瑞诺威能源科技有限公司

本文件主要起草人：刘大为、董美智、柳靖、杨霞、王圣典、张清伟、高红、刘笑、程宝华、田崇

雷、庞磊、于国富、赵阳、孙干、李航、李舟、高晓丽、柳乃明、邢焕美、于珊、董民中、刘兰斌、邵

晓亮、刘文超、邱林斌、张志杰

本文件所历次代替标准的历次版本发布情况为：

——DB11/T1212—2015。

II

DB11/T1212—2021

板式换热器运行节能监测

1范围

本文件规定了板式换热器运行节能监测的监测项目、监测方法及监测评价指标。

本文件适用于供暖用水-水板式换热器实际运行工况的节能监测。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

NB/T47004.1板式热交换器第1部分：可拆卸板式热交换器

3术语和定义

下列术语和定义适用于本文件。

3.1

一次侧primarycircuitside

换热器热量的提供侧。

3.2

二次侧secondarycircuitside

换热器热量的接收侧。

3.3

下端差terminallowertemperaturedifference

换热器一次侧出水温度与二次侧进水温度之差。

3.4

温差比temperaturedifferenceratio

换热器二次侧进出水温差与一次侧进出水温差之比。

4监测项目

4.1检查项目

现场检查项目包括:

——每台板式换热器应有铭牌且信息完整，其内容应满足NB∕T47004.1
