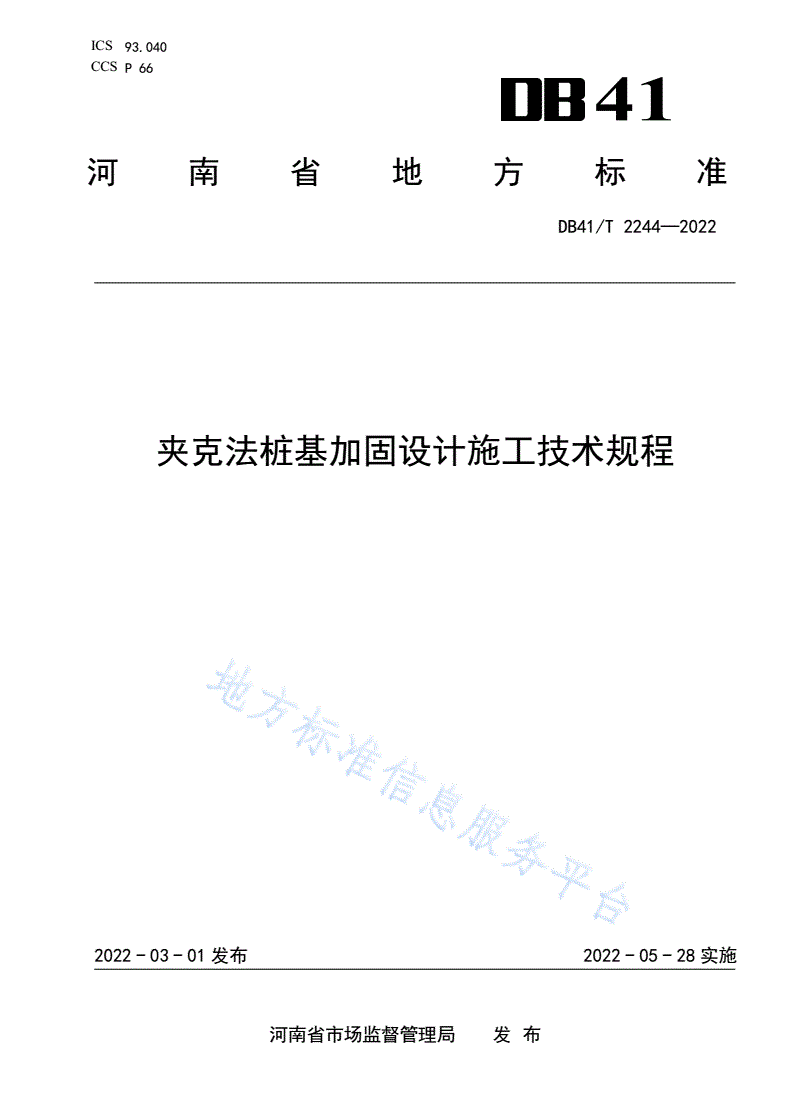

DB41/T 2244-2022 夹克法桩基加固设计施工技术规程

ICS93.040

CCSP66

41

河南省地方标准

DB41/T2244—2022

夹克法桩基加固设计施工技术规程

2022-03-01发布2022-05-28实施

河南省市场监督管理局发布

DB41/T2244—2022

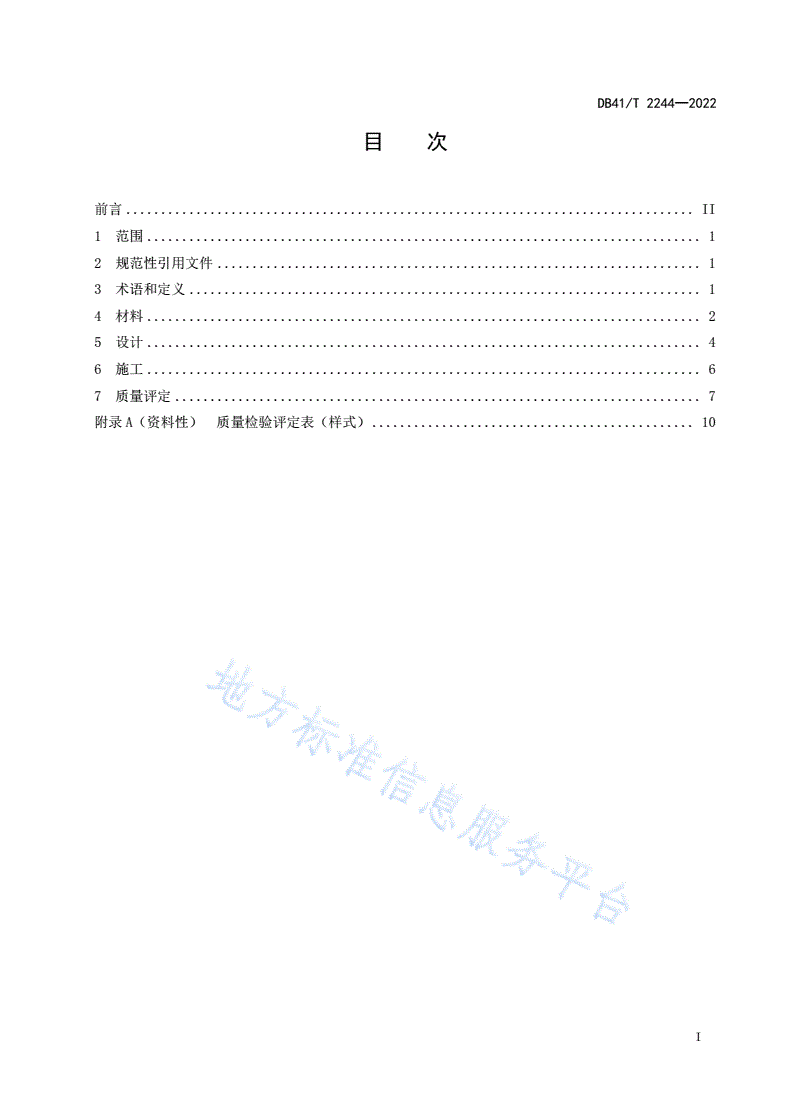

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4材料...............................................................................2

5设计...............................................................................4

6施工...............................................................................6

7质量评定...........................................................................7

附录A（资料性）质量检验评定表（样式）..............................................10

I

DB41/T2244—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省交通运输厅提出并归口。

本文件起草单位：河南省交通规划设计研究院股份有限公司、河南汇新工程科技有限公司、卡本科

技集团股份有限公司、河南交控建设工程有限公司。

本文件主要起草人：郝孟辉、关梁超、谢梁萍、王场、张鸿志、李立元、汤飞、张浩博、李超、韩

永超、周姗姗、康存利、罗仕刚、薛雪雪、陈威达、马转、卢彦、王宝忠、赵耀华、杜丹华、赵鑫、吴

翔一、王喆睿、王小娜、郭艳萍、李丛、李思玮、刘杨、吕倩、杨建锋、陈克朋、李亚刚、朱战伟、王

济阳。

II

DB41/T2244—2022

夹克法桩基加固设计施工技术规程

1范围

本文件规定了夹克法桩基加固的材料、设计、施工和质量评定。

本文件适用于桥梁钢筋混凝土桩基的维修加固和预防性养护,码头等其他构筑物桩基亦可参考执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

GB/T1034塑料吸水性的测定

GB/T1447纤维增强塑料拉伸性能试验方法

GB/T1449纤维增强塑料弯曲性能试验方法

GB/T2567树脂浇铸体性能试验方法

GB/T3854增强塑料巴柯尔硬度试验方法

GB/T6031硫化橡胶或热塑性橡胶硬度的测定

GB/T7124胶粘剂拉伸剪切强度的测定

GB/T7759.1硫化橡胶或热塑性橡胶压缩永久变形的测定

GB/T9722化学试剂气相色谱法通则

GB/T14206玻璃纤维增强聚酯连续板

GB18583紧固件机械性能螺栓、螺钉和螺柱

GB/T24721.1公路用玻璃纤维增强塑料产品

GB50367混凝土结构加固设计规范

GB/T50448水泥基灌浆材料应用技术规范

GB50728工程结构加固材料安全性鉴定技术规范

JC/T2379地基与基础处理用环氧树脂灌浆材料

JGJ/T70建筑砂浆基本性能试验方法标准

JGJ145混凝土结构后锚固技术规程

JTG/T2231-01公路桥梁抗震设计规范

JTG/T3360-02公路桥梁抗撞设计规范

JTG/TJ22公路桥梁加固设计规范

JTG/TJ23公路桥梁加固施工技术规范

3术语和定义

下列术语和定义适用于本文件。

1

DB41/T2244—2022

3.1

夹克法

由纤维增强复合材料套筒对既有桩基进行围护，填充灌浆料，并通过密封胶、弹性密封条、紧固件

等进行密封、加固、防腐的桩基加固维修技术。

3.2

纤维增强复合材料套筒

由高强度的纤维与基体材料经过缠绕、模压或挤压工艺形成的具有纤维增强效应的复合材料套筒。

3.3

灌浆料

处于桩基与套筒之间的以提高桩基刚度和耐久性的填充料。

3.4

弹性密封条

由硫化橡胶或热塑性橡胶等材料组成，防止套筒底部渗水、漏浆的密封材料。

3.5

紧固件

在套筒锁扣连接位置，使套筒两侧边固定或粘合在一起的配件。

4材料

4.1纤维增强复合材料套筒

4.1.1材料应表面无划痕、无异物夹杂、无裂缝、无气泡。

4.1.2套筒的形状、外观可根据加固要求确定。

4.1.3纤维增强复合材料基本性能应符合表1的规定，耐老化性能应符合表2的规定。

表1套筒材料基本性能指标

项次项目指标要求

横向≥130

1Δ拉伸强度/MPa符合GB/T14206的规定

纵向≥130

横向≥200

2Δ弯曲强度/MPa

纵向≥200

符合GB/T1447及GB/T1449的规定

横向≥10000

3Δ弯曲弹性模量/MPa

纵向≥10000

4巴氏硬度/HBa≥40符合GB/T3854的规定

5与混凝土基材正拉粘接强度/MPa≥2.5符合GB50728的规定

6吸水率/%≤1.0%符合GB/T1034的规定

注：本文件表格中带Δ均为关键项目。

2

DB41/T2244—2022

表2套筒材料耐老化性能指标

项次项目指标要求

老化前/MPa≥130

1拉伸强度

1000h（UV）老化后下降率/%≤20

符合GB/T24721.1的规定

老化前/MPa≥200

2Δ弯曲强度

1000h（UV）老化后下降率/%≤20

老化前/MPa≥10000

3Δ弯曲弹性模量符合GB/T24721.1的规定

1000h（UV）老化后下降率/%≤10

4.2灌浆料

4.2.1环氧灌浆料应无结皮、凝胶、沉淀、结块、分层；水泥基灌浆料应无离析、沉淀。

4.2.2应具有较好的流动性、触变性、沁水性，且易于人工灌注或专用压浆泵泵送。

4.2.3性能指标应符合表3～表6的规定。

表3环氧灌浆料性能指标

项次项目指标要求

1抗弯强度/MPa≥45符合GB/T2567的规定

2抗拉强度/MPa≥12

3Δ抗压强度/MPa≥50

符合JC/T2379的规定

4初始粘度/(mPa·s)＜30

5可操作时间/min＞120

6Δ与混凝土基材正拉粘接强度/MPa≥2.5，且为混凝土内聚破坏符合GB50728的规定

7线性收缩率/%≤0.05符合JGJ/T70的规定

8耐湿热老化能力/90d≤8%符合GB50728及GB/T7124的规定

表4水泥基灌浆料性能指标

项次项目指标要求

1最大骨料粒径/mm≤4.75

初始值≥340

2Δ截锥流动度/mm

30min≥310

3h0.1～3.5

3竖向膨胀率/%

24h与3h的膨胀值之差0.02～0.50
