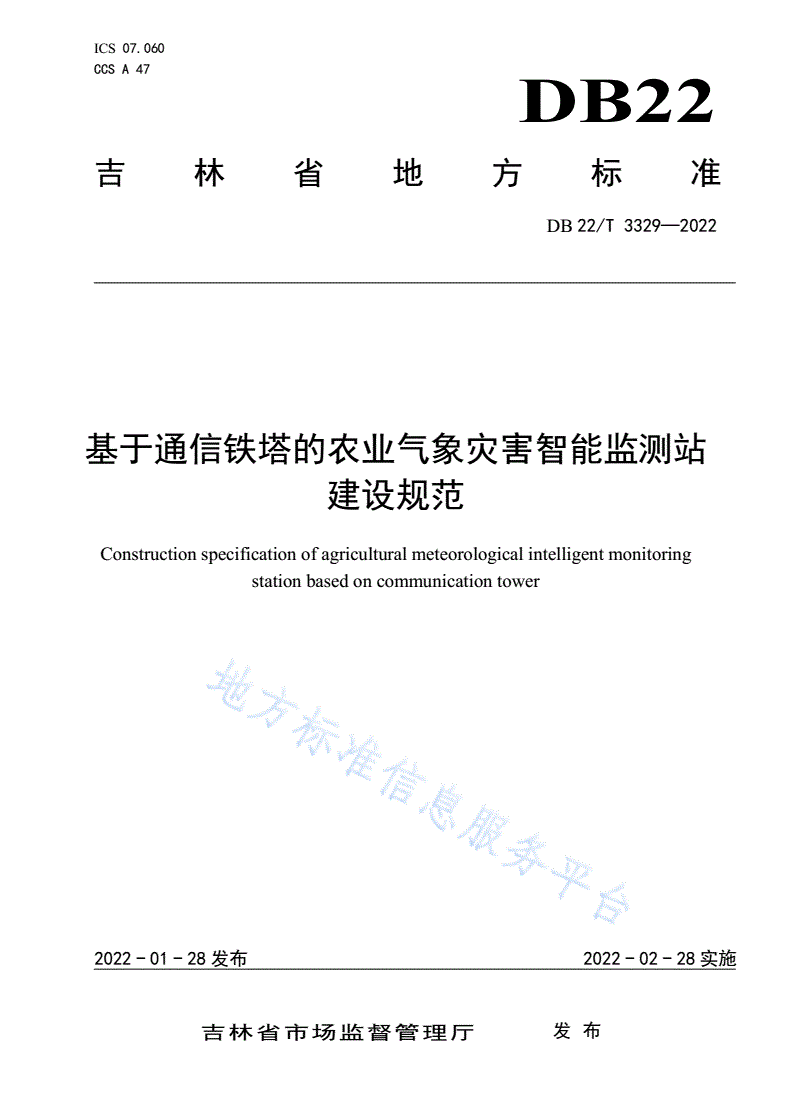

DB22/T 3329-2022 基于通信铁塔的农业气象灾害智能监测站建设规范

ICS07.060

CCSA47

DB22

吉林省地方标准

DB22/T3329—2022

基于通信铁塔的农业气象灾害智能监测站

建设规范

Constructionspecificationofagriculturalmeteorologicalintelligentmonitoring

stationbasedoncommunicationtower

2022-01-28发布2022-02-28实施

吉林省市场监督管理厅发布

DB22/T3329—2022

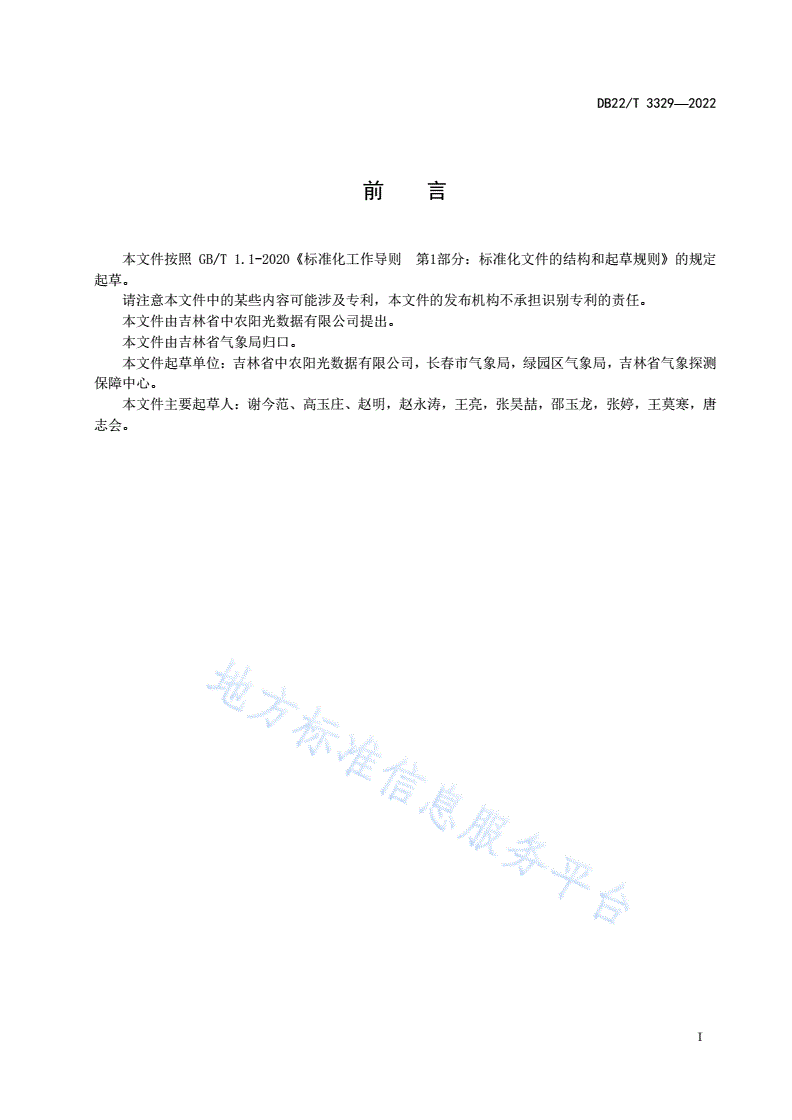

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件中的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

本文件由吉林省中农阳光数据有限公司提出。

本文件由吉林省气象局归口。

本文件起草单位：吉林省中农阳光数据有限公司，长春市气象局，绿园区气象局，吉林省气象探测

保障中心。

本文件主要起草人：谢今范、高玉庄、赵明，赵永涛，王亮，张昊喆，邵玉龙，张婷，王莫寒，唐

志会。

I

DB22/T3329—2022

基于通信铁塔的农业气象灾害智能监测站建设规范

1范围

本文件规定了基于通信铁塔的农业气象灾害智能监测站的建站规范，描述了监测站的选塔、设备、

性能、安装和验收要求。

本文件适用于基于通信铁塔的农业气象灾害智能监测站建设。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T700碳素结构钢

GB/T706热轧型钢

GB/T5023.7额定电压450/750V及以下聚氯乙烯绝缘电缆

GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验

GB/T28181公共安全视频监控联网系统信息传输、交换、控制技术要求

GB/T35237地面气象观测规范自动观测

GB/T37467气象仪器术语

GB/T19582.1基于Modbus协议的工业自动化网络规范

QX/T4-2015气象台（站）防雷技术规范

YD/T926.2大楼通信综合布线系统

3术语和定义

GB/T37467界定的以及下列术语和定义适用于本文件。

3.1

通信铁塔communicationstower

各移动网络运营商正在使用的具有通信功能的高耸钢结构，包括角钢塔、三管塔、单管塔、拉线塔、

桅杆塔等，可提供稳定的供电、稳定的无线信号源、端站数据采集器及相关设备安装条件。

3.2

农田实景监测设备farmlandrealscenemonitoringequipment

利用网络云台变焦摄像头，具有网络传输功能，并可变换焦距的视频采集设备。

3.3

农业气象灾害智能监测站agriculturalmeteorologicaldisasterintelligentmonitoring

station

利用通信铁塔基础设施和辅助设备建设的具有对农作物的旱、涝、风、霜、雹等灾害实景及其相关

的气象要素进行自动实时的数据监测和数据传输的监测站。

1

DB22/T3329—2022

4站型

4.1A型站

4.1.1应具有空气温度、相对湿度、气压、风向、风速、雨量、土壤温度、土壤湿度等气象要素监测

和农田实景监测的功能。

4.1.2以铁塔为中心，16km±2km半径区域范围内不应有同类站。

4.2B型站

4.2.1应具有风速、雨量气象要素监测和农田实景监测的功能。

4.2.2以铁塔为中心，4km±1km半径区域范围内不应有同类站或A型站。

5铁塔选择

5.1铁塔高度不低于40m，半径300m范围内不应有高度超过距铁塔距离1/3的建筑物、构筑物。

5.2半径50m范围内应具有超过1公顷范围的农田等监测对象。

5.3周围不应有致使传感器观测值发生异常变化的各种干扰源。

5.4应符合结构承载力的要求。

5.5应具有防雷接地措施。

6设备要求

6.1基本要求

6.1.1基于Modbus协议输出数字信号，应符合GB/Z19582.1的规定。

6.1.2农田实景监测设备应符合GB/T28181的规定。

6.1.3电缆应符合GB/T5023.7的规定。

6.1.4网线应符合YD/T926.2的规定。

6.1.5电源应采用直流电源。

6.1.6数据采集应符合GB/T35237的规定。

6.1.7传输应使用端站数据采集器传输，10min到报率应达到97%。

6.2性能要求

6.2.1设备参数

气象要素传感器性能参数见附录A。

农田实景监测设备性能参数见附录B。

6.2.2电气安全性

工作条件温度应在-25℃～35℃之间，湿度不大于95%RH。

工作电压应不高于48V。

电源输入端与金属构件或机壳之间的绝缘电阻应大于2MΩ。

对输入、输出电源正、负极要有明确标识。

6.2.3防雷

2

DB22/T3329—2022

应符合QX/T4-2015的要求。

6.2.4环境适应性

塔上设备运行环境

.1工作温度应为-40℃～+50℃。

.2抗阵风应小于
