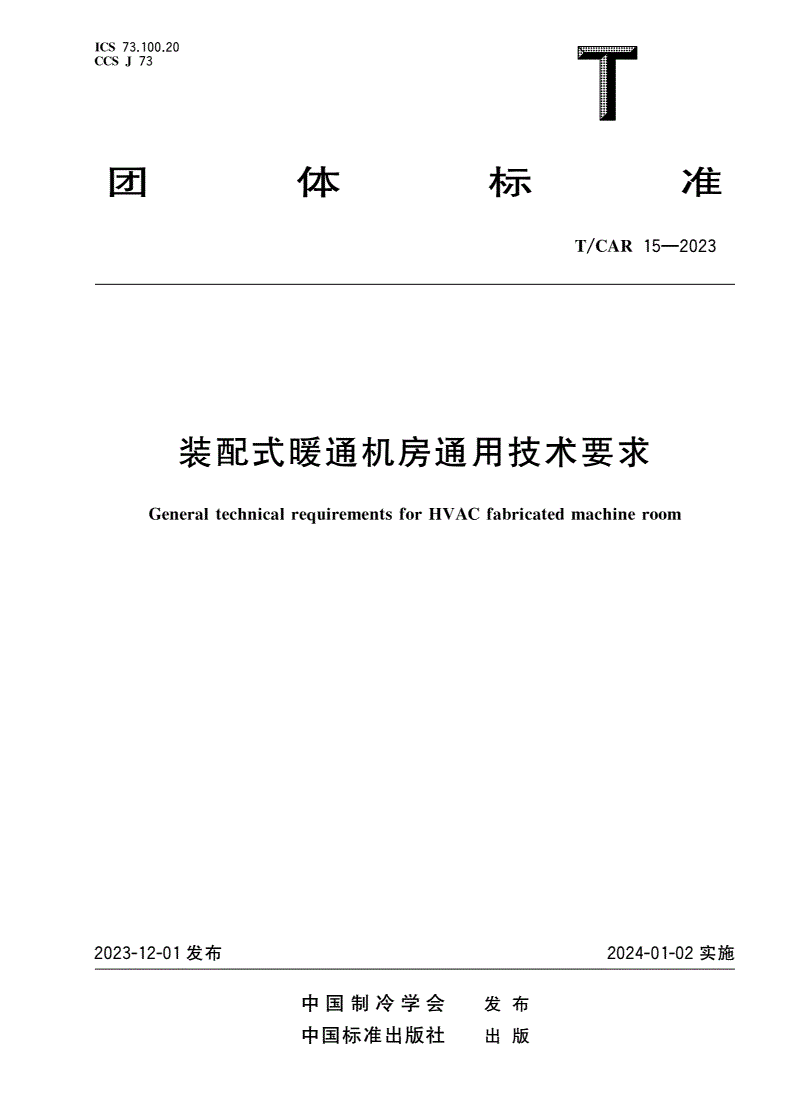

T/CAR 15-2023 装配式暖通机房通用技术要求

ICS7310020

CCSJ7.3.

团体标准

T/CAR15—2023

装配式暖通机房通用技术要求

GeneraltechnicalrequirementsforHVACfabricatedmachineroom

2023-12-01发布2024-01-02实施

中国制冷学会发布

中国标准出版社出版

T/CAR15—2023

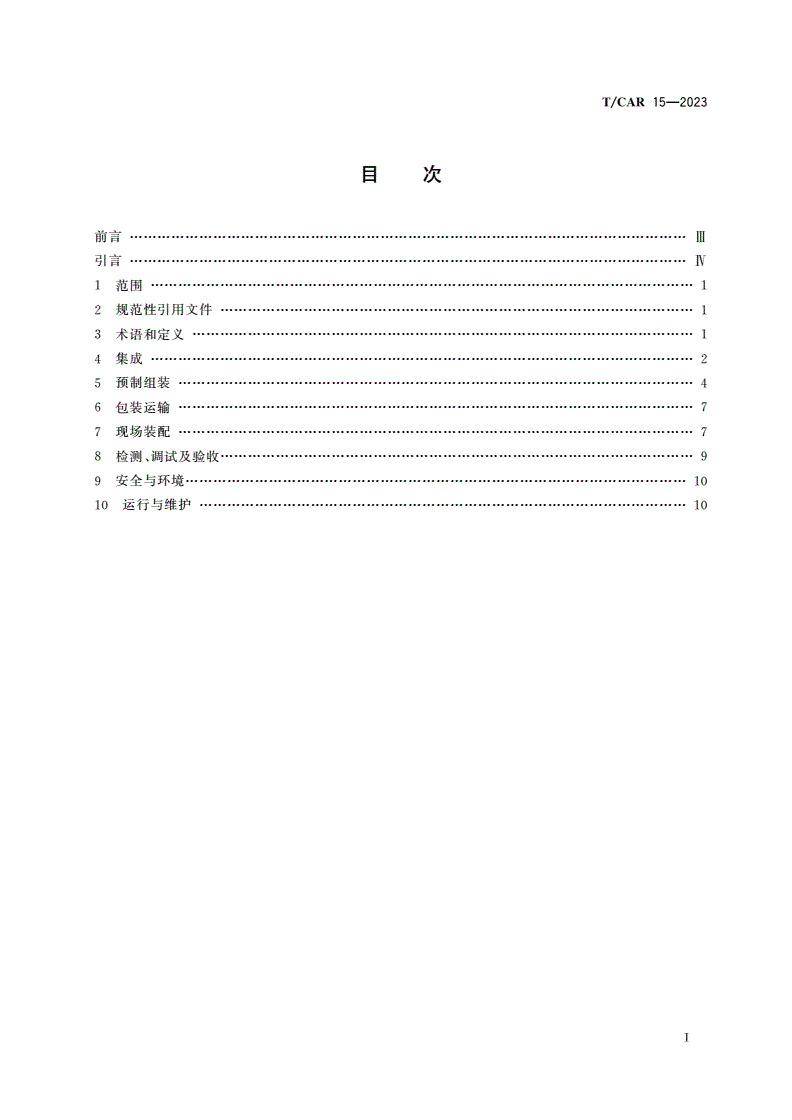

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

集成

4………………………2

预制组装

5…………………4

包装运输

6…………………7

现场装配

7…………………7

检测调试及验收

8、…………………………9

安全与环境

9………………10

运行与维护

10……………10

Ⅰ

T/CAR15—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规

GB/T1.1—2020《1:》

定起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国制冷学会提出并归口

。

本文件起草单位西安建筑科技大学西安易筑机电工业化科技有限公司中建三局安装工程有限

:、、

公司中国制冷学会中铁第一勘察设计院集团有限公司中交第一公路察设计究院有限公司中国建筑

、、、、

科学研究院有限公司中国建筑设计研究院有限公司西安建筑科技大学设计研究总院中国电力工程

、、、

顾问集团西北电力设计院有限公司中建安装集团有限公司中建三局第一建设工程有限责任公司

、、、

广州地铁设计研究院股份有限公司中国电子系统工程第二建设有限公司中联西北工程设计研究院有

、、

限公司中铁建电气化局集团第一工程有限公司中铁第四勘察设计院集团有限公司陕西建工安装集

、、、

团有限公司北京电力经济技术研究院有限公司

、。

本文件主要起草人高然李安桂邹斌姚琳强刘娇鱼晟睿李桐雷雨肖杨丁峰许鸿张阳

:、、、、、、、、、、、、

马江燕杨长青张莹王丹王波黄从新黄双林邓保顺曹校勇张景郑坤董建林薛遵义张威赵蕾

、、、、、、、、、、、、、、、

郝鑫鹏魏涛宫治国倪琪昌倪欣杨仪威王保林刘琛冯璐刘利莎范少兵廖浩然同西满颜龙飞

、、、、、、、、、、、、、、

王维付琦

、。

Ⅲ

T/CAR15—2023

引言

中国制冷学会是经民政部批准成立的全国性社会组织是中国科学技术协会所属的全国一

(CAR),

级学会之一

。

为满足市场需求和创新需要中国制冷学会依托会员行业专家组织制修订制冷空调及冷链等领域

,、

团体标准中国境内的团体和个人均可提出制修订中国制冷学会标准的建议并参与有关工作

。,、。

中国制冷学会标准按中华人民共和国标准化法团体标准管理规定等要求进行制定和管理

《》《》,。

中国制冷学会标准草案经向社会公开征求意见并需得到参加审定会议四分之三以上专家成员投

,、

票赞同方可作为中国制冷学会标准发布

,。

在本文件实施过程中如发现需要修改或补充之处请将意见和有关资料提交中国制冷学会以便

,,,

修订时参考

。

本文件版权为中国制冷学会所有除了用于国家法律或事先得到中国制冷学会书面许可外不得

。,

以任何形式复制本文件

。

中国制冷学会地址北京市海淀区阜成路号银都大厦层标准部邮政编码电话

:6710;:100142;:

传真

010-68715724;:010-68434679。

Ⅳ

T/CAR15—2023

装配式暖通机房通用技术要求

1范围

本文件规定了装配式暖通机房的范围术语和定义集成预制组装包装运输现场装配检测调

,、、、、、、

试及验收安全与环境运行与维护

、、。

本文件适用于新建改建扩建的民用建筑与工业建筑机电装配式暖通机房成套设备的设计生产

、、、

运输施工安装质量验收及使用维护

、、。

2规范性引用文件

下列文件中的内容通过本文中的规范性引用而构成本文件必不可少的条款其中注日期的引用

。,

文件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用

,;,()

于本文件

。

优质碳素结构钢热轧钢板和钢带

GB/T711

连续热镀锌和锌合金镀层钢板及钢带

GB/T2518

不锈钢冷轧钢板和钢带

GB3280

优质碳素结构钢冷轧钢板和钢带

GB/T13237

电能质量公用电网谐波

GB/T14549

中央空调水系统节能控制装置技术规范

GB/T26759

房屋建筑制图统一标准

GB/T50001

暖通空调制图标准

GB/T50114

公共建筑节能设计标准

GB50189

通风与空调工程施工质量验收规范

GB50243

空调通风系统运行管理标准

GB50365

民用建筑供暖通风与空气调节设计规范

GB50736

建筑节能与可再生能源利用通用规范

GB55015

非金属及复合风管

JG/T258

建筑施工起重吊装工程安全技术规范

JGJ276

3术语和定义

31

.

装配式暖通机房HVACfabricatedmachineroom

基于建筑信息模型技术采用设备与管线集成标准化预制装配化施工信息化管理等方法

(BIM),、、、

建造的暖通机房

。

注主要为冷热源机房空调机房

:、。

32

.

集成integration

包含机电管线综合系统设备基座架综合及抗震支架电气及自控系统消声与隔振系统一体化

、()、、、

1

T/CAR15—2023

的设计

。

33

.

装配单元assembledunit

根据现场运输安装条件对机电管线进行科学合理的设计拆分由机电设备管道附配件支架

、、,、、、、

配电及控制系统等组成的机电管线组合

。

34

.

机电装配式施工electromechanicalassemblyconstruction

基于建筑信息模型技术对机电管线管线附件仪表进行科学合理的拆分组合结合支吊

(BIM),、、、,

架形式现场运输条件形成各类机电装配单元具有集成化设计工厂化制作装配化施工信息化管理

、,、、、

等特点的一种施工方法

。

35

.

管件pipefittings

管道系统中起连接控制变向分流密封支撑等作用的零部件的统称

、、、、、。

注包括弯头三通异径管活接头支管座堵头法兰等

:、、、、、、。

36

.

管道构件pipecomponents

管段划分后包含管道及附配件的组合构件

。

37

.

预制管道构件fabricatedpipecomponents

在工厂预先生产制作完成的管道构件

()。

38

.

模块module

装配式暖通机房内相对独立具有特定功能能够通用互换的装配单元

,,。

39

.

模型精细度levelofdetails

模型元素组织及几何信息非几何信息的详细程度

、。

4集成

41一般规定

.

411装配式暖通机房应充分考虑设备管道阀门和附件的运行维护空间以及运输吊装等条件限

..、、,、

制装配式暖通机房设计应采用技术完成多专业一体化综合布置模块的体积重量应在制作运

,BIM。、、

输和安装各阶段满足实施条件装配式暖通机房宜从初步设计阶段引入进行管路优化

。,。

412装配式暖通机房在设计阶段时的要求

..BIM:

应在施工图基础上建立模型并优化管道布置安装位置检修空间等方面

a)BIM,、、;

应复核装配式暖通机房内的设备阀门和附件的规格型号等参数

b)、;

应复核装配单元及管道构件所需的吊装和装配空间

c);

应复核装配单元及管道构件的安装顺序及路线在满足运行维护空间的同时兼顾美观性宜具

d),,

有物联网移动通信系统等技术的集成或融合的能力

、。

413模块化泵组装配单元输配系统耗电冷热比不应低于和的相关

..()EC(H)RGB50189GB50736

要求冷热源装配式系统值不应低于的相关要求宜采用低阻力设备管道阀

,COP、IPLVGB55015,、、

门和附件

。

2

T/CAR15—2023

42集成要求

.

421装配式暖通机房集成设计原则

..

4211装配式暖通机房应与土建专业同步协调设计装配单元的形式安装位置尺寸应向土建专业

...,、、

提出预留运输通道及荷载的要求

。

4212装配式暖通机房应根据建筑的功能设置负荷特点和建设需求以系统综合能效比为目标利

...、,,

用仿真模拟工具通过选择高效低阻低噪声装配单元优化系统设计和控制策略等手段实现预定的

,、、,,

高效暖通机房能效设计目标

。

422
