DB35/T 1209-2011 大功率自镇流荧光灯

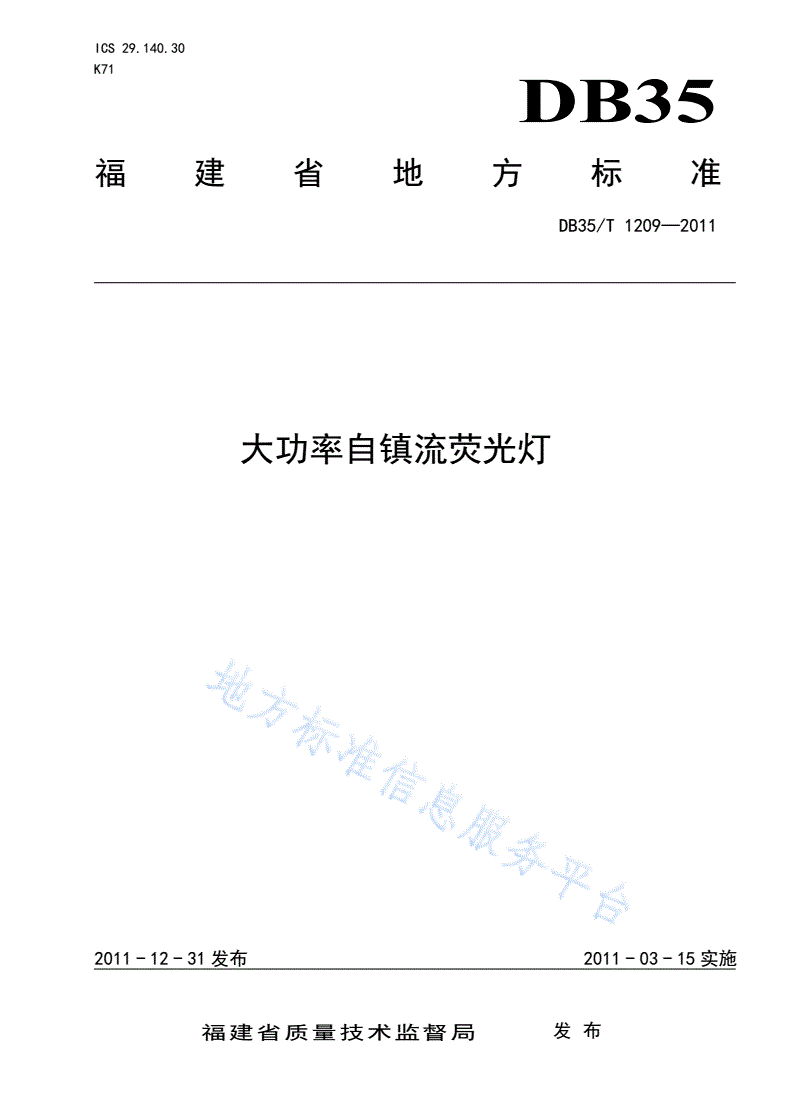

ICS29.140.30

K71

DB35

福建省地方标准

DB35/T1209—2011

大功率自镇流荧光灯

2011-12-31发布2011-03-15实施

福建省质量技术监督局发布

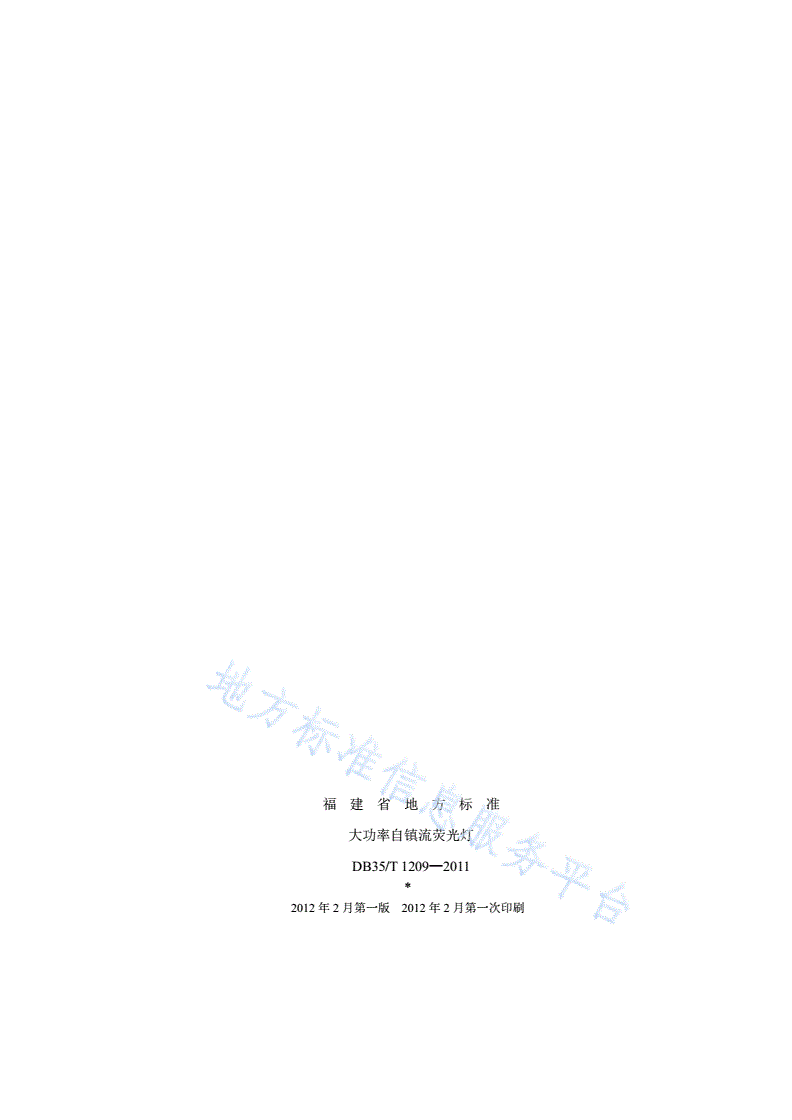

福建省地方标准

大功率自镇流荧光灯

DB35/T1209—2011

*

2012年2月第一版2012年2月第一次印刷

DB35/T1209—2011

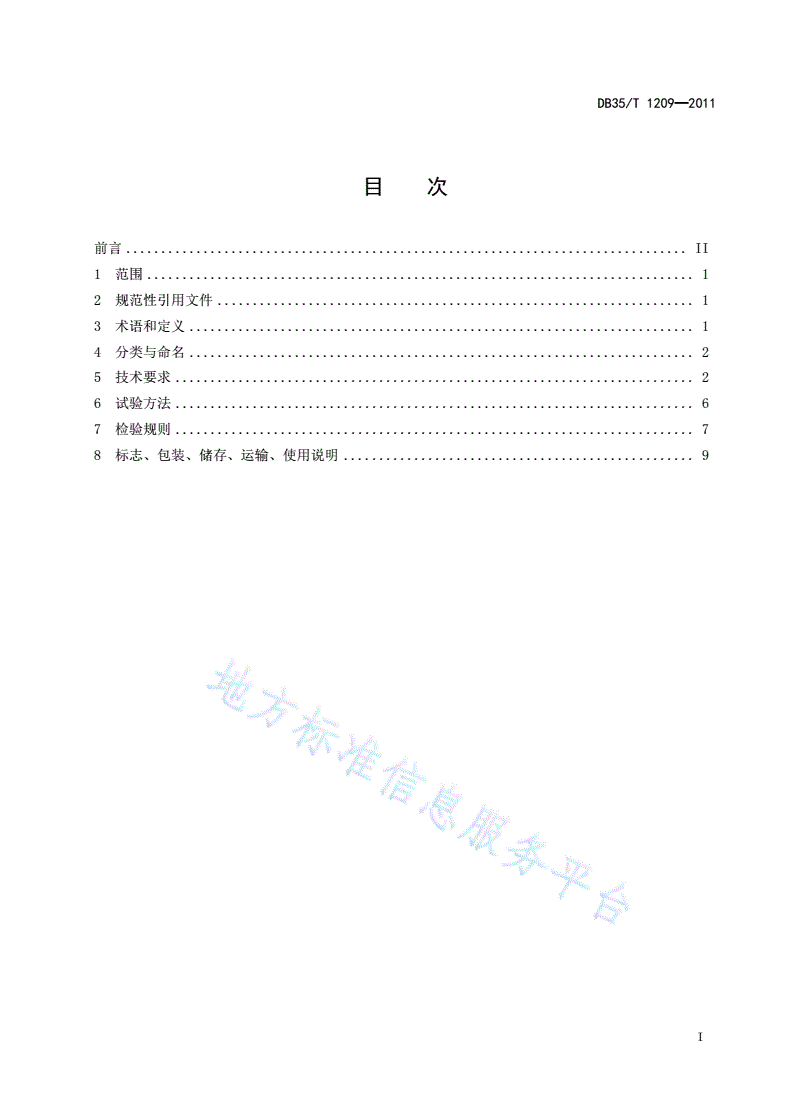

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4分类与命名........................................................................2

5技术要求..........................................................................2

6试验方法..........................................................................6

7检验规则..........................................................................7

8标志、包装、储存、运输、使用说明..................................................9

I

DB35/T1209—2011

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由厦门市质量技术监督局提出。

本标准由福建省信息化局归口。

本标准起草单位：厦门市标准化研究院、厦门通士达照明有限公司、中国科学研究院海西研究院、

福建省光电行业协会。

本标准主要起草人：李形宗、秦碧芳、林立南、方葳、吴少凡、叶荣南、李俊毅。

II

DB35/T1209—2011

大功率自镇流荧光灯

1范围

本标准规定了大功率自镇流荧光灯的术语和定义、分类与命名、技术要求、试验方法、产品检验规

则及标志、包装、运输、贮存、使用说明。

本标准适用于额定电压220V、频率50Hz电源，标称功率为61W～300W，采用B22、E27、E40灯头的普

通照明用大功率自镇流荧光灯（以下简称“灯”）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008包装储运图示标志

GB/T1406.1-2008灯头的型式和尺寸第1部分：螺口式灯头

GB/T1406.5-2008灯头的型式和尺寸第5部分：卡口式灯头

GB2797-2008灯头总技术要求

GB/T2829-2002周期检查计数抽样程序及表（适用于生产过程稳定性的检查）

GB/T9969-2008工业产品使用说明书总则

GB16844-2008普通照明用自镇流荧光灯的安全要求

GB/T17263-2002普通照明用自镇流荧光灯性能要求

GB17625.1-2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)

GB17743-2007电气照明和类似设备的无线电骚扰特性的限值和测量方法

GB/T18595-2001一般照明用设备电磁兼容抗扰度要求

GB/T23113-2008荧光灯含汞量的测定方法

IEC60061-3灯头、灯座及检验其安全性和互换性的量规第三部分：量规（Lampcapsandholders

togetherwithgaugesforthecontrolofinterchangeabilityandsafety-Part3:Gauges）

3术语和定义

下列以及GB16844-2008和GB/T17263-2002界定的术语和定义适用于本标准。

3.1

大功率自镇流荧光灯

含有灯头、镇流器和灯管，并使之为一体且标称功率为61W～300W的荧光灯，这种灯在不损坏其结

构时是不可拆卸的。

3.2

单管

1

DB35/T1209—2011

发光灯管由单一镇流器触发的大功率自镇流荧光灯。

3.3

多管

发光灯管由多个单管组成并由不同镇流器分别触发的大功率自镇流荧光灯。

4分类与命名

4.1产品分类

4.1.1按照灯管数量分为：单管、多管。

4.1.2按照灯管结构形式分为：U管、半螺、全螺等。

4.1.3按照灯头型式和尺寸分为：B22、E27、E40灯头。

4.2型号编写规则

产品型号编写规则如下：

口-口-口-口-□

能效等级（如有要求）

电子式（可省略）

灯的色品符号

灯头接入（螺旋结构用S）及灯管的结构

灯的额定电压和额定功率

普通照明用大功率自镇流荧光灯（YPZ）

示例说明：如“YPZ220/125-E27/3U-RL-D”表示额定电压220V、额定功率为125W、E27灯头3U灯管、

冷白色电子式普通照明用大功率自镇流荧光灯。

5技术要求

5.1正常工作条件

灯在下列条件下应能正常工作。

5.1.1环境条件

温度：-5℃～40℃；

湿度：≤90%（20℃）。

5.1.2正常工作电源

电压：176V～242V；

频率：49Hz～51Hz。

5.2一般要求

2

DB35/T1209—2011

灯的设计和结构应当确保灯在正常使用中其性能可靠，并且对用户和周围环境不会带来危害。

5.3性能要求

5.3.1灯的外形尺寸

灯的外形尺寸应符合制造商的规定，所用灯头应符合GB/T1406.1-2008、GB/T1406.5-2008和GB

2797-2008的要求。
