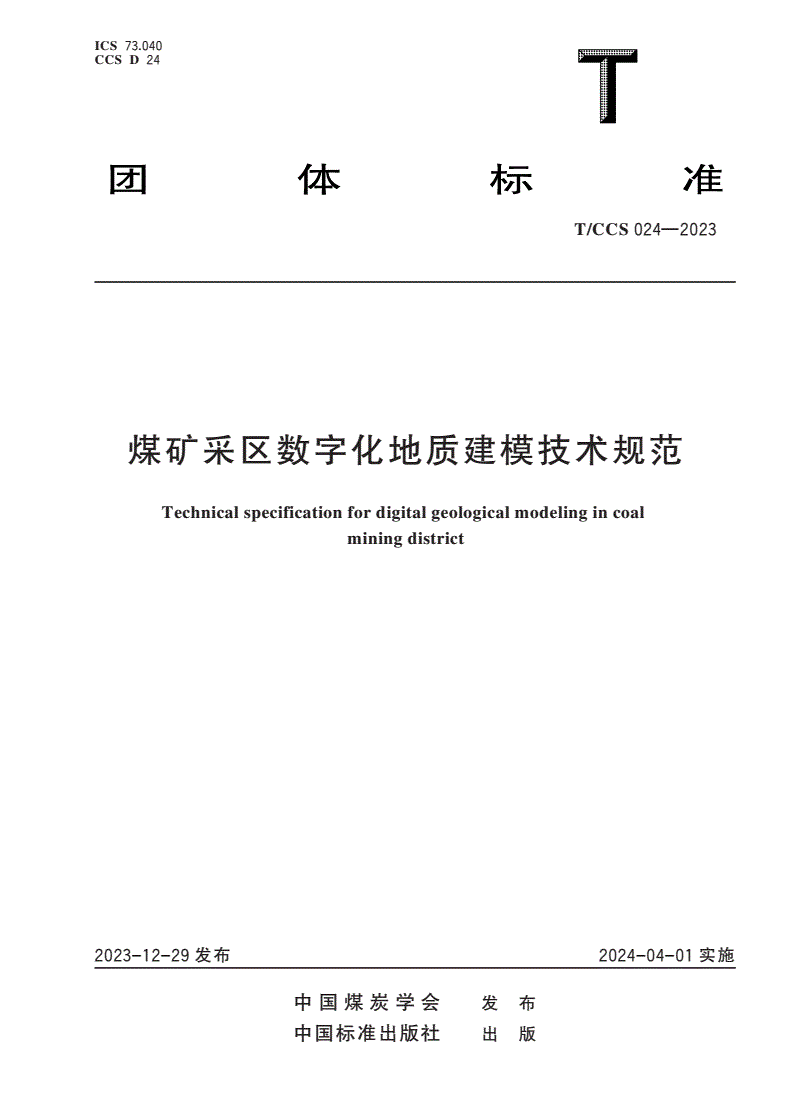

T/CCS 024-2023 煤矿采区数字化地质建模技术规范

ICS73.040

CCSD24

T/CCS024—2023

煤矿采区数字化地质建模技术规范

Technicalspecificationfordigitalgeologicalmodelingincoal

miningdistrict

2023-12-29发布2024-04-01实施

中国煤炭学会发布

中国标准出版社出版

T/CCS024—2023

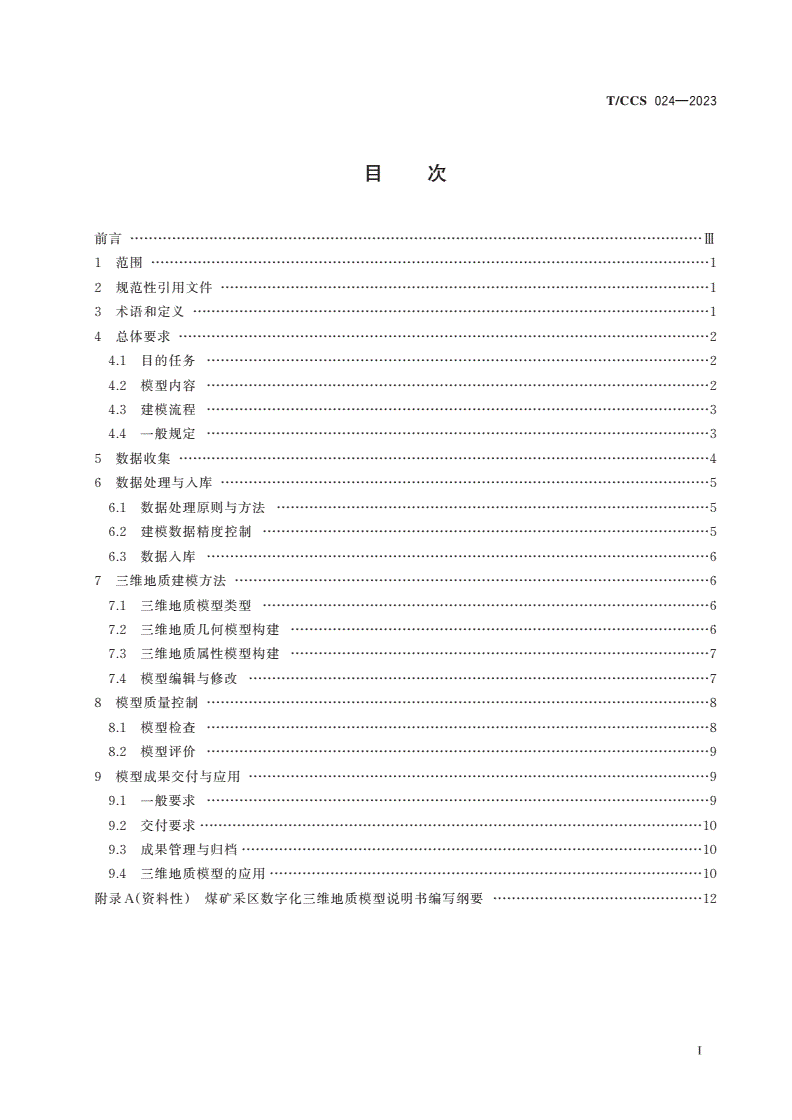

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4总体要求……………………2

4.1目的任务………………2

4.2模型内容………………2

4.3建模流程………………3

4.4一般规定………………3

5数据收集……………………4

6数据处理与入库……………5

6.1数据处理原则与方法…………………5

6.2建模数据精度控制……………………5

6.3数据入库………………6

7三维地质建模方法…………………………6

7.1三维地质模型类型……………………6

7.2三维地质几何模型构建………………6

7.3三维地质属性模型构建………………7

7.4模型编辑与修改………………………7

8模型质量控制………………8

8.1模型检查………………8

8.2模型评价………………9

9模型成果交付与应用………………………9

9.1一般要求………………9

9.2交付要求………………10

9.3成果管理与归档………………………10

9.4三维地质模型的应用…………………10

附录A（资料性）煤矿采区数字化三维地质模型说明书编写纲要………12

Ⅰ

T/CCS024—2023

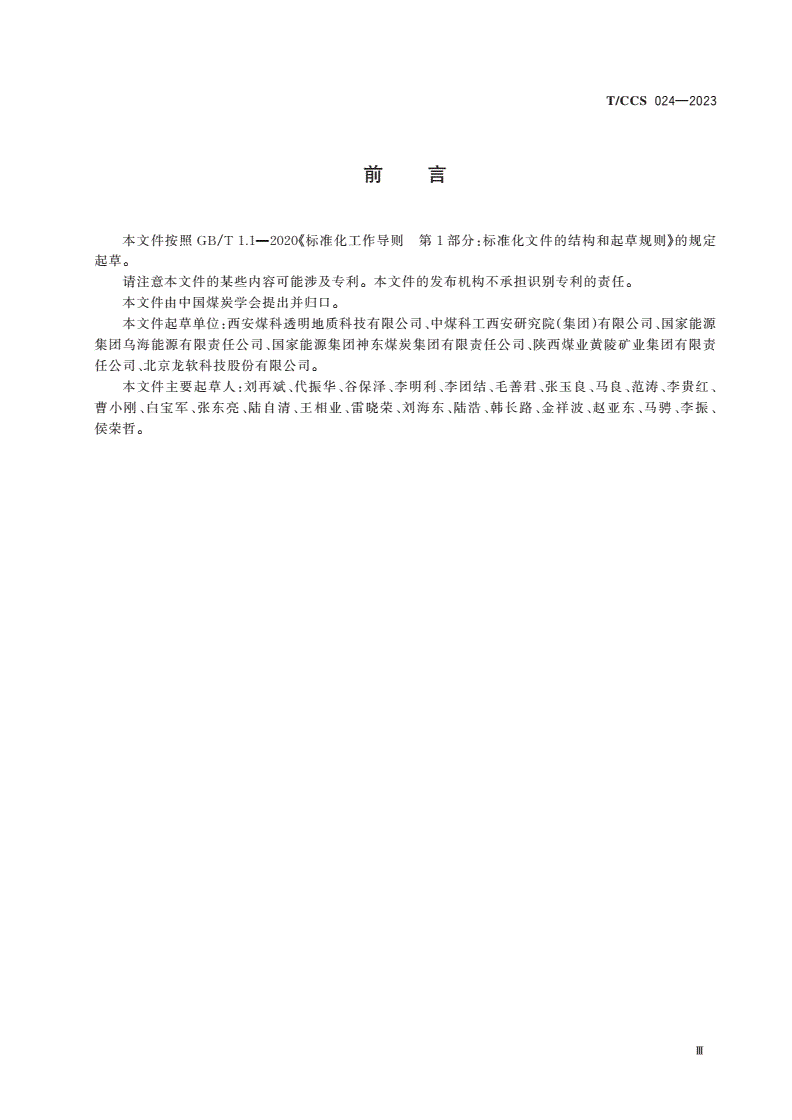

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国煤炭学会提出并归口。

本文件起草单位：西安煤科透明地质科技有限公司、中煤科工西安研究院（集团）有限公司、国家能源

集团乌海能源有限责任公司、国家能源集团神东煤炭集团有限责任公司、陕西煤业黄陵矿业集团有限责

任公司、北京龙软科技股份有限公司。

本文件主要起草人：刘再斌、代振华、谷保泽、李明利、李团结、毛善君、张玉良、马良、范涛、李贵红、

曹小刚、白宝军、张东亮、陆自清、王相业、雷晓荣、刘海东、陆浩、韩长路、金祥波、赵亚东、马骋、李振、

侯荣哲。

Ⅲ

T/CCS024—2023

煤矿采区数字化地质建模技术规范

1范围

本文件规定了煤矿采区数字化地质建模的总体要求、数据收集、数据处理与入库、三维地质建模方

法、模型质量控制、模型成果交付与应用等内容。

本文件适用于井工煤矿采区三维地质建模工作。

2规范性引用文件

以下文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T958—2015区域地质图图例

GB/T13908固体矿产地质勘查规范总则

GB/T13923基础地理信息要素分类与代码

GB/T15663.6—2008煤矿科技术语第6部分：矿山测量

GB/T18894—2016电子文件归档与电子档案管理规范

GB/T33444固体矿产勘查工作规范

DZ/T0078固体矿产勘查原始地质编录规程

DZ/T0079固体矿产勘查地质资料综合整理综合研究技术要求

DZ/T0179—1997地质图用色标准及用色原则（1∶50000）

DZ/T0215矿产地质勘查规范煤

DZ/T0383—2021固体矿产勘查三维地质建模技术要求

3术语和定义

GB/T15663.6—2008、DZ/T0383—2021界定的以及下列术语和定义适用于本文件。

3.1

地质对象geologicalobject

对采区范围内煤层、岩层，褶皱、断层、陷落柱、冲刷带、岩浆侵入体等地质体及其属性特征的总称。

3.2

地质数据geologicaldata

反映地质对象几何特征和属性特征的源数据及其推断数据。

注：一般包括钻探数据、物探数据、化探数据、采掘揭露数据和监测数据等。

3.3

地质数据库geologicaldatabase

用于存储和管理地质数据的集合，其将数据以一定方式存储在一起，能为多个用户共享，且具有尽可

能小的冗余度。

[来源：GB/T15663.6—2008，8.2，有修改]

1
