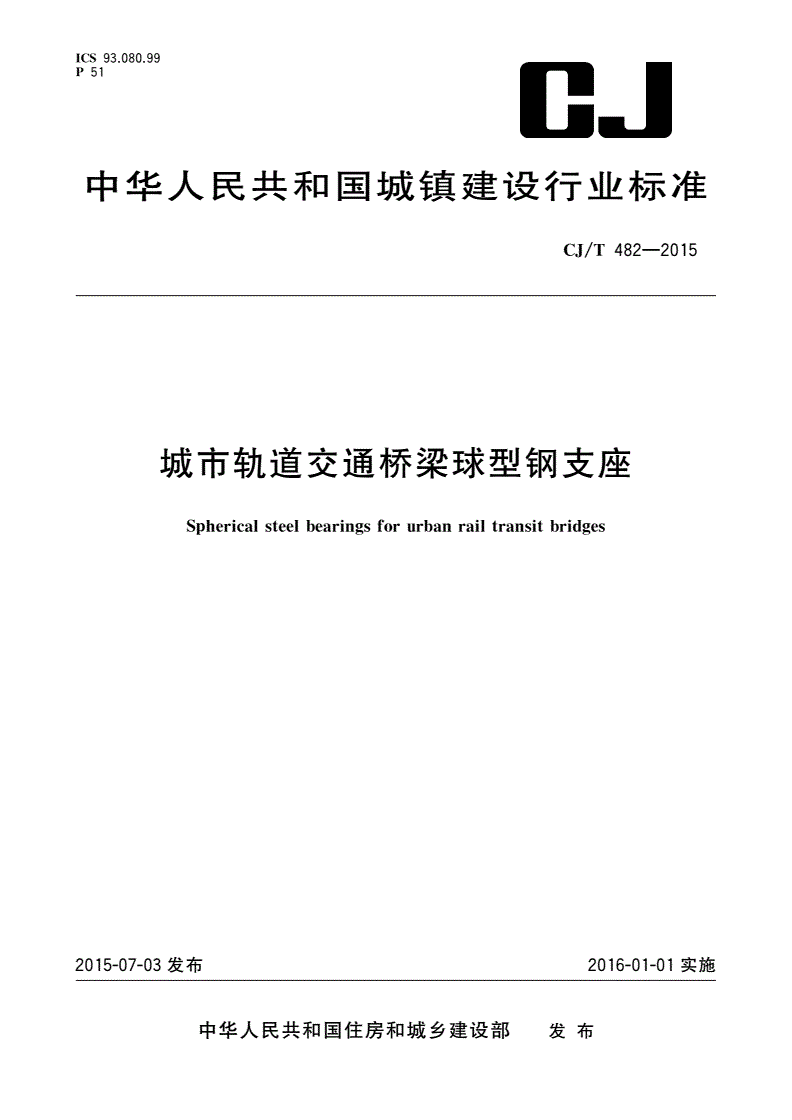

CJ/T 482-2015 城市轨道交通桥梁球型钢支座

ICS9308099

P51..

中华人民共和国城镇建设行业标准

CJ/T482—2015

城市轨道交通桥梁球型钢支座

Sphericalsteelbearingsforurbanrailtransitbridges

2015-07-03发布2016-01-01实施

中华人民共和国住房和城乡建设部发布

CJ/T482—2015

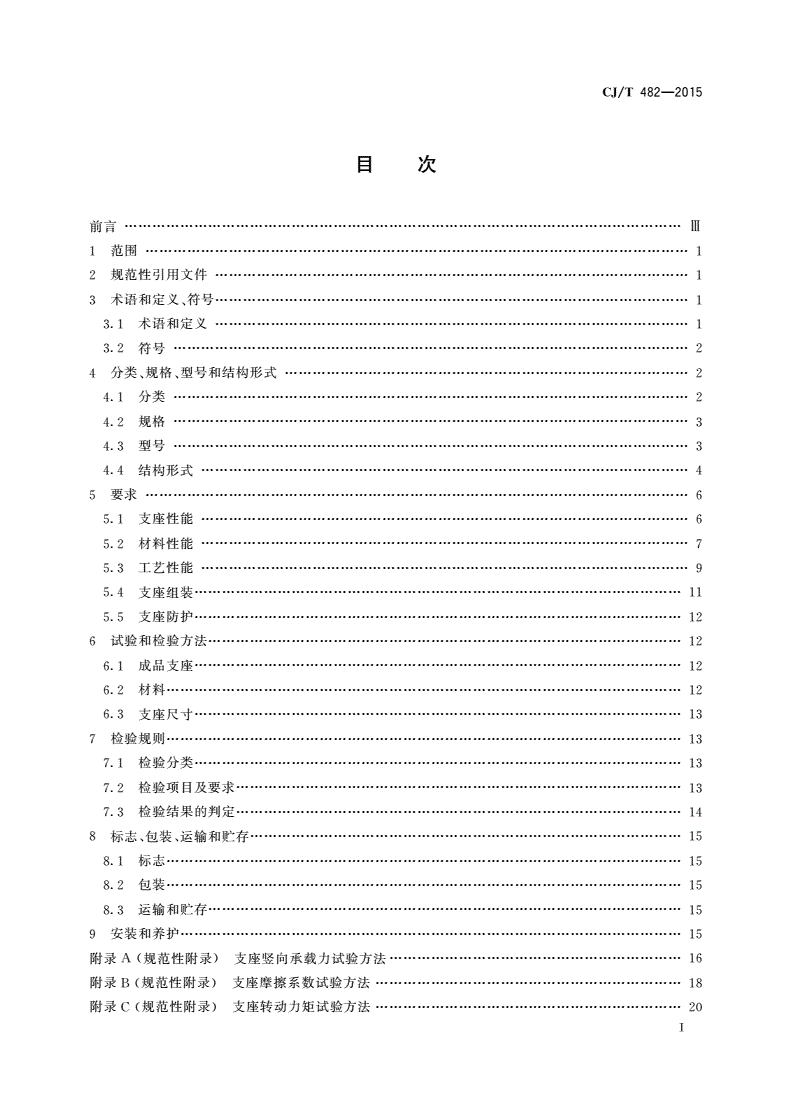

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义符号

3、…………………………1

术语和定义

3.1…………………………1

符号

3.2…………………2

分类规格型号和结构形式

4、、……………2

分类

4.1…………………2

规格

4.2…………………3

型号

4.3…………………3

结构形式

4.4……………4

要求

5………………………6

支座性能

5.1……………6

材料性能

5.2……………7

工艺性能

5.3……………9

支座组装

5.4……………11

支座防护

5.5……………12

试验和检验方法

6…………………………12

成品支座

6.1……………12

材料

6.2…………………12

支座尺寸

6.3……………13

检验规则

7…………………13

检验分类

7.1……………13

检验项目及要求

7.2……………………13

检验结果的判定

7.3……………………14

标志包装运输和贮存

8、、…………………15

标志

8.1…………………15

包装

8.2…………………15

运输和贮存

8.3…………………………15

安装和养护

9………………15

附录规范性附录支座竖向承载力试验方法

A()………16

附录规范性附录支座摩擦系数试验方法

B()…………18

附录规范性附录支座转动力矩试验方法

C()…………20

Ⅰ

CJ/T482—2015

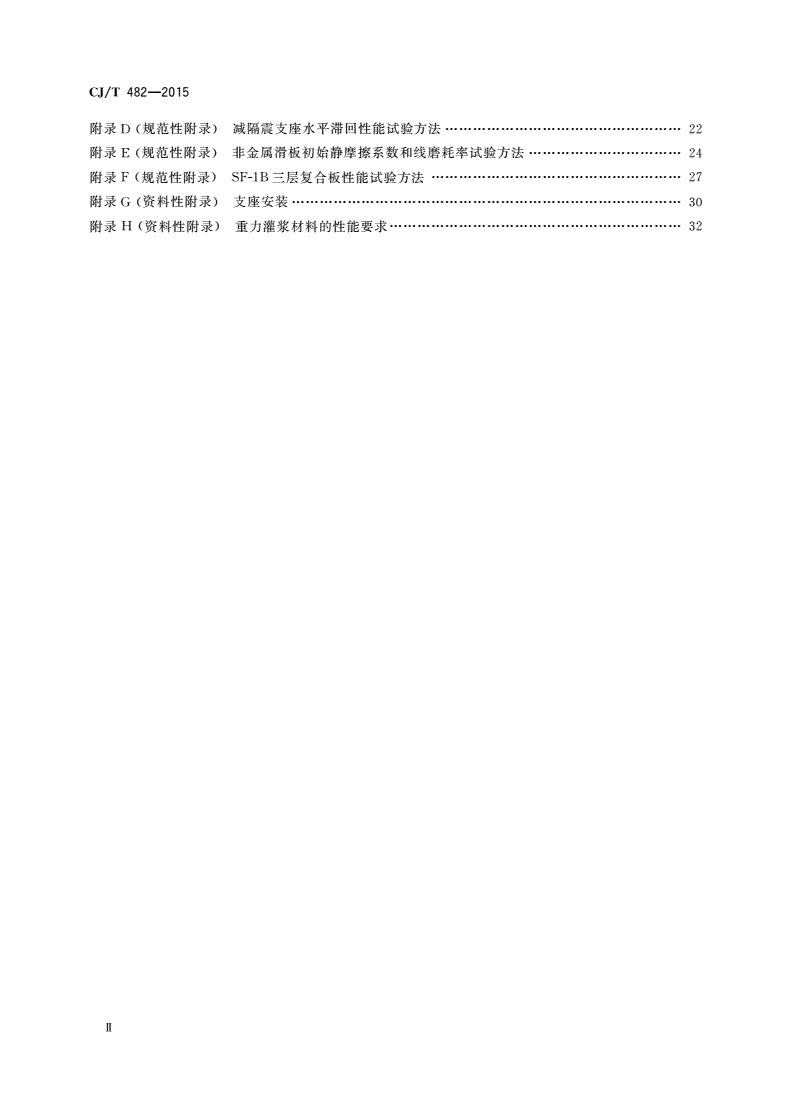

附录规范性附录减隔震支座水平滞回性能试验方法

D()……………22

附录规范性附录非金属滑板初始静摩擦系数和线磨耗率试验方法

E()……………24

附录规范性附录三层复合板性能试验方法

F()SF-1B………………27

附录资料性附录支座安装

G()…………30

附录资料性附录重力灌浆材料的性能要求

H()………32

Ⅱ

CJ/T482—2015

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部轨道交通标准化技术委员会归口

。

本标准负责起草单位铁道第三勘察设计院集团有限公司洛阳双瑞特种装备有限公司

:、。

本标准参加起草单位中国铁道科学研究院中铁第四勘察设计院集团有限公司中铁第一勘察设

:、、

计院集团有限公司中铁二院工程集团有限责任公司衡水宝力工程橡胶有限公司

、、。

本标准主要起草人宋顺忱李恒跃罗登发金福海陈应陶陈列牛斌刘欣顺任伟宋建平

:、、、、、、、、、、

徐永利严爱国高云

、、。

Ⅲ

CJ/T482—2015

城市轨道交通桥梁球型钢支座

1范围

本标准规定了城市轨道交通桥梁球型钢支座的分类规格型号和结构形式要求试验和检验方

、、、、

法检验规则标志包装运输和贮存安装和养护等

、、、、、。

本标准适用于竖向设计承载力为的城市轨道交通桥梁球型钢支座城际轨道

500kN~100000kN,

交通桥梁的球型钢支座可参照执行

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

优质碳素结构钢

GB/T699

碳素结构钢

GB/T700

塑料非泡沫塑料密度的测定第部分浸渍法液体比重瓶法和滴定法

GB/T1033.11:、

塑料拉伸性能的测定第部分总则

GB/T1040.11:

塑料拉伸性能的测定第部分薄膜和薄片的试验条件

GB/T1040.33:

形状和位置公差未注公差值

GB/T1184—1996

低合金高强度结构钢

GB/T1591

一般公差未注公差的线性和角度尺寸的公差

GB/T1804—2000

合金结构钢

GB/T3077

不锈钢冷轧钢板和钢带

GB/T3280—2007

塑料硬度测定第部分球压痕法

GB/T3398.11:

耐候结构钢

GB/T4171

磁性基体上非磁性覆盖层覆盖层厚度测量磁性法

GB/T4956

铸钢件超声检测第部分一般用途铸钢件

GB/T7233.1—20091:

硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定剥离法

GB/T776090°

一般工程用铸造碳钢件

GB/T11352

大气环境腐蚀性分类

GB/T15957—1995

硅脂

HG/T2502—19935201

铁路钢桥保护涂装及涂料供货技术条件

TB/T1527—2011

铁路混凝土梁配件多元合金共渗防腐技术条件

TB/T3274—2011

3术语和定义符号

、

31术语和定义

.

下列术语和定义适用于本文件

。

1

CJ/T482—2015

311

..

桥梁球型钢支座sphericalsteelbearingsforbridges

连接桥梁上部结构和下部结构通过构件本身平面与球面摩擦副的承载与滑动将桥梁上部的反力

,,

与位移和转角可靠地传递给下部结构的支座桥梁球型钢支座分为多向活动支座纵向活动支座横向

。、、

活动支座和固定支座四种结构形式

。

3111

...

多向活动支座multi-directionalmovablebearing

承受竖向荷载具有竖向转动和水平多向位移功能的支座

,。

3112

...

纵向活动支座longitudinal-directionalmovablebearing

承受竖向荷载和横桥向水平荷载具有竖向转动及纵桥向位移功能的支座

,。

3113

...

横向活动支座lateral-directionalmovablebearing

承受竖向荷载和纵桥向水平荷载具有竖向转动及横桥向位移功能的支座

,。

3114

...

固定支座fixedbearing

承受竖向荷载和各向水平荷载具有竖向转动性能水平各向均无位移功能的支座

,,。

312

..

滑动摩擦副slidefrictionpair

相接触的两个物体承受垂直于表面的压力作用时通过相对滑动产生摩擦而组成的摩擦体系根

,,。

据其表面形状可分为平面滑动摩擦副和曲面含球面滑动摩擦副

,()。

32符号

.

下列符号适用于本文件

。

d非金属滑板整板直径或分片镶嵌板分布外轮廓直径单位为毫米

———,(mm);

Mθ球型钢支座设计转动力矩单位为千牛毫米

———,(kN·mm);

P支座竖向设计承载力单位为千牛

———,(kN);

R支座球面不锈钢板的凸球面半径单位为毫米

———,(mm);

t非金属滑板基准厚度单位为毫米

0———,(mm);

支座滑动摩擦系数

μ———;

球面不锈钢板与球面非金属滑板间的设计摩擦系数

μ0———。

4分类规格型号和结构形式

、、

分类

41

.

411按使用功能支座分类代号为

..,:

多向活动支座代号

a):DX;

纵向活动支座代号

b):ZX;

横向活动支座代号

c):HX;

固定支座代号

d):GD。

412按适用温度范围支座分类代号为

..,:

常温型支座适用于代号可不表示

a):-25℃~+60℃,C,;

耐寒型支座适用于代号

b):-50℃~+60℃,F。

2

CJ/T482—2015

413按适用环境支座分类代号为

..,:

普通支座宜适用于腐蚀等级为级及以下的普通环境无代号

a):GB/T15957—1995Ⅲ,;

耐蚀支座宜适用于腐蚀等级为级以上的腐蚀环境代号

b):GB/T15957—1995Ⅲ,NS。

414按适用线路曲线支座分类代号为

..,:

普通支座适用于直线梁和支座限位方向桥梁设计位移小于支座单边间隙的曲线梁无代号

a):,;

曲线梁支座适用支座限位方向桥梁设计位移大于或等于支座单边间隙的曲线梁代号

b):,Q。

415按抗震类别支座分类代号为

..,:

普通支座采用非减隔震方式设计代号

a):,CGQZ;

减隔震支座采用减隔震方式设计代号

b):,CGQZ(JGZ)。

42规格

.

421球型钢支座的规格按竖向设计承载力进行划分共分级

..,33(kN):500、1000、1500、2000、

2500、3000、3500、4000、4500、5000、5500、6000、7000、8000、9000、10000、12500、15000、17500、

20000、22500、25000、27500、30000、35000、40000、45000、50000、60000、70000、80000、90000、

100000。

422多向和纵向活动支座纵桥向位移分为

..:±30mm、±50mm、±100mm、±150mm、±200mm。

当有特殊要求时可根据桥梁设计要求设定

,。

423多向和横向活动支座横桥向位移分为当有特殊要求

..:±10mm、±20mm、±30mm、±40mm。

时可根据桥梁设计要求设定

,。

424减隔震支座的位移应满足地震位移的要求

..。

425支座限位方向设计水平荷载分为级代号为分别代表竖向设计承载力的

..5,:Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ,

10%、15%、20%、25%、30%。

426支座的最大调高量分为级当有特殊要求时可根据桥梁设计要求

..3:20mm、40mm、60mm。,

设定

。

427支座竖向转角不应小于

..0.02rad。

43型号

.

支座型号表示方法如下

:

xy

×—×—××—e/—×—×—×—×—×

调高量

(mm)

适用线路曲线代号见

4.1.4

适用环境代号见

4.1.3

适用温度范围代号见

4.1.2

适用坡度代号

:i0、i8、i16、ixx

位移

(mm)

x表示纵桥向位移

;

y表示横桥向位移

;

固定支座无此项

。

使用功能分类代号见

4.1.1

竖向设计承载力

(kN)

支座设计水平荷载系列代号见

4.2.5

城市轨道交通桥梁球型钢支座

(CGQZ)

3

CJ/T482—2015

示例1竖向设计承载力为设计水平荷载为竖向设计承载力的纵桥向位移为上支座板顶面不

:4000kN、15%、50mm、

设坡度调高量为的常温型城市轨道交通桥梁纵向活动球型钢支座表示为

、20mm:CGQZ-Ⅱ-4000ZX-e50/0-i0-C-20。

示例2竖向设计承载力为设计水平荷载为竖向设计承载力的横桥向位移为上支座板顶面

:6000kN、25%、10mm、

坡度为调高量为的曲线梁用耐寒型城市轨道交通桥梁耐蚀横向活动球型钢支座表示为

16‰、40mm:CGQZ-Ⅳ-

6000HX-e0/10-i16-F-NS-Q-40。

44结构形式

.

441球型钢支座

..

4411多向活动支座由下支座板球面非金属滑板球面不锈钢板上支座板密封环平面不锈钢板

...、、、、、、

平面非金属滑板球冠衬板锚栓螺栓套筒和螺杆防尘围板组成结构示意见图

、、(、)、。1。

a纵桥向b横桥向

))

说明

:

下支座板平面不锈钢板

1———;6———;

球面非金属滑板平面非金属滑板

2———;7———;

球面不锈钢板球冠衬板

3———;8———;

上支座板锚栓螺栓套筒和螺杆

4———;9———(、);

密封环防尘围板

5———;10———。

图1多向活动支座

4412纵向活动支座由下支座板球面非金属滑板球面不锈钢板上支座板密封环平面不锈钢板

...、、、、、、

平面非金属滑板球冠衬板锚栓螺栓套筒和螺杆防尘围板导向不锈钢板导向滑板组成结构示

、、(、)、、、。

意见图

2。

a纵桥向
