DB4403/T 278.7-2022 公共基础信息数据元规范 第7部分：地理空间

ICS01.040.35

CCSL72

DB4403

深圳市地方标准

DB4403/T278.7—2022

公共基础信息数据元规范

第7部分：地理空间

Dataelementsofspecificationofpublicfundamentalinformation—

Part7:Geospatial

2022-12-08发布2023-01-01实施

深圳市市场监督管理局发布

DB4403/T�����—2022

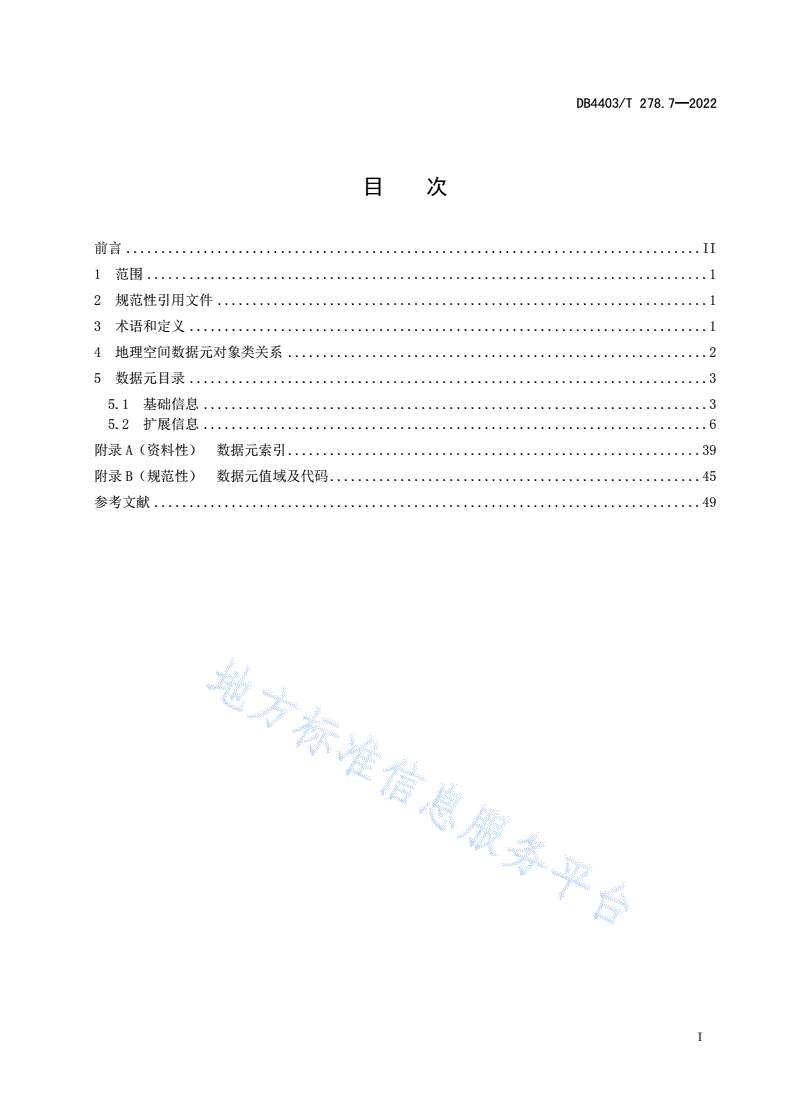

目次

前言..................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4地理空间数据元对象类关系............................................................2

5数据元目录..........................................................................3

5.1基础信息........................................................................3

5.2扩展信息........................................................................6

附录A（资料性）数据元索引...........................................................39

附录B（规范性）数据元值域及代码.....................................................45

参考文献..............................................................................49

I

DB4403/T��.7—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件是DB4403/T278《公共基础信息数据元规范》的第7部分。DB4403/T278已经发布了以下部

分：

——第1部分：总则；

——第2部分：人口；

——第3部分：法人；

——第4部分：房屋；

——第5部分：电子证照；

——第6部分：公共信用；

——第7部分：地理空间。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由深圳市政务服务数据管理局提出并归口。

本文件起草单位：深圳市政务服务数据管理局、深圳市规划和自然资源数据管理中心（深圳市空间

地理信息中心）、深圳市大数据资源管理中心、深圳市标准技术研究院。

本文件主要起草人：王耀文、陈朝祥、杨枫、武刚、潘晓军、彭子凤、陈学业、陈硕、何委根、代

旻、韩晨、刘江涛、喻婷、龙琳、聂可、颜海龙、李阳、赵娜、苏圳龙、贺智博、王丽娟、吕勇、俞科、

黄汝唯、陈胜、谭丽、吴序一、何茜、周维、李卓睿、李玮、秦晓红。

II

DB4403/T278.7—2022

公共基础信息数据元规范

第7部分：地理空间

1范围

本文件规定了地理空间相关的数据元。

本文件适用于深圳市政务信息化建设、应用和管理。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T7408数据元和交换格式信息交换日期和时间表示法

GB/T16831—2013基于坐标的地理点位置标准表示法

GB/T17986.1—2000房产测量规范第1单元：房产测量规定

GB/T17986.2—2000房产测量规范第2单元：房产图图式

DB4403/T278.1—2022公共基础信息数据元规范第1部分：总则

DB4403/T278.4—2022公共基础信息数据元规范第4部分：房屋

SZJG22—2006房屋建筑面积测绘技术规范

SZDB/Z26—2010建筑物基本指标、功能分类及编码

SZDB/Z281—2017社会管理要素统一地址规范

3术语和定义

DB4403/T278.1—2022界定的以及下列术语和定义适用于本文件。

3.1

地理空间信息geospatialinformation

与地球上位置直接或间接相关的现象的信息，也称为地理信息或空间信息。

[来源：CJJ/T144—2019,2.1.1]

3.2

地理实体geo-entity

现实世界中具有共同性质的自然或人工地物。

[来源：GB/T37118—2018,3.1]

3.3

图元geometricprimitive

表示空间内单一、连通和同质元素的几何对象，一般为点、线、面。

[来源：CH/Z9010—2011,3.3]

1

DB4403/T278.7—2022

4地理空间数据元对象类关系

根据地理空间数据元的特征，将地理空间数据元分为三个层级：第一层为地理空间基础信息，即地

理空间基础信息；第二层为地理空间扩展基础信息，共分为10个对象类，分别是基础网格单元信息、行

政区划单元信息、地块实体信息、楼实体信息、房实体信息、水系实体信息、交通实体信息、植被绿地

实体信息、自然地理单元信息、扩展地理实体信息；第三层为业务扩展信息。其中，第一层和第二层为

地理空间公共基础信息，地理空间数据元对象类关系模型见图1，数据元索引参见附录A。

扩展地理实体扩展信

基础网格单元扩展信息自然地理单元扩展信息

息

基础网格单元信息

扩展地理实体信息自然地理单元信息

唯一标识码唯一标识码

网格单元编码唯一标识码单元编码

网格单元类型图元编码单元类型

单元名称图元类型单元名称

中心坐标图元名称中心坐标

图元状态图元中心坐标图元状态

图元产生时间标准地址图元产生时间

图元消亡时间图元状态图元消亡时间

图元产生时间

图元消亡时间

行政区划单元信息植被绿地实体信息

唯一标识码唯一标识码

单元编码地理空间基础信息植被编码

单元类型植被类型

单元名称植被名称

中心坐标中心坐标植被绿地实体扩展信息

图元状态实体标识码图元状态

图元产生时间实体类型编码图元产生时间

图元消亡时间实体中文名称图元消亡时间

实体英文名称

实体表现形式

空间坐标系

空间高程基准

行政区划单元扩展信息数据来源

数据现势时间交通实体信息

数据密级

唯一标识码

道路编码

道路类型

道路名称

地块实体信息道路中心坐标交通实体扩展信息

道路面积

唯一标识码道路长度

地块编码图元状态

地块类型图元产生时间

地块名称房实体信息图元消亡时间

地块中心坐标

楼实体信息

地块面积唯一标识码

标准地址唯一标识码房屋编码

图元状态建筑物编码房屋类型

图元产生时间建筑类型房屋名称水系实体信息

图元消亡时间建筑物名称楼号

唯一标识码

建筑面积单元号

水系编码

地块中心坐标房号

水系类型

标准地址门牌地址

水系名称

图元状态房屋面积

水系面积

图元产生时间图元状态水系实体扩展信息

水系长度

地块实体扩展信息图元消亡时间图元产生时间

图元中心坐标

图元消亡时间

图元状态

图元产生时间

图元消亡时间

楼实体扩展信息

房实体扩展信息

图1地理空间数据元对象类关系模型

2

DB4403/T278.7—2022

5数据元目录

5.1基础信息

5.1.1实体标识码

内部标识符：610001

中文名称：实体标识码

定义：实体标识码。

同义名称：地理实体标识码

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.1.2实体类型编码

内部标识符：610002

中文名称：实体类型编码

定义：实体类型的编码。

同义名称：

数据类型：字符型

数据格式：an..50

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.1.3实体中文名称

内部标识符：610003

中文名称：实体中文名称

定义：实体的中文名称。

同义名称：

数据类型：字符型

数据格式：an..50

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

3

DB4403/T278.7—2022

备注：

版本：V1.0

5.1.4实体英文名称

内部标识符：610004

中文名称：实体英文名称

定义：实体的英文名称。

同义名称：

数据类型：字符型

数据格式：an..50

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.1.5实体表现形式

内部标识符：610005

中文名称：实体表现形式

定义：实体的表现形式。

同义名称：

数据类型：字符型

数据格式：an..50

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.1.6实体坐标系

内部标识符：610006

中文名称：实体坐标系

定义：实体采用的坐标系。

同义名称：

数据类型：字符型

数据格式：an..200

计量单位：

值域：“2000国家大地坐标系”、“深汕独立坐标系”。

关系：

数据来源部门：规划和自然资源管理部门及其他实体图元信息提供部门。

4

DB4403/T278.7—2022

备注：

版本：V1.0

5.1.7实体高程基准

内部标识符：610007

中文名称：实体高程基准

定义：实体的高程基准。

同义名称：

数据类型：字符型

数据格式：an..50

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.1.8数据来源

内部标识符：610008

中文名称：数据来源

定义：数据的来源。

同义名称：

数据类型：字符型

数据格式：an..50

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.1.9数据现势时间

内部标识符：610009

中文名称：数据现势时间

定义：数据的现势时间。

同义名称：

数据类型：日期型

数据格式：YYYYMMDD或YYYY-MM-DD

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

5

DB4403/T278.7—2022

备注：符合GB/T7408中的日历日期，YYYYMMDD为基本格式，YYYY-MM-DD为扩

展格式。

版本：V1.0

5.1.10数据密级

内部标识符：610010

中文名称：数据密级

定义：数据的保密级别。

同义名称：

数据类型：字符型

数据格式：an..10

计量单位：

值域：“绝密”、“机密”、“秘密”、“无密级”。

关系：

数据来源部门：规划和自然资源管理部门及其他实体图元信息提供部门。

备注：

版本：V1.0

5.2扩展信息

5.2.1基础网格单元信息

5.2.1.1唯一标识码

内部标识符：620001

中文名称：唯一标识码

定义：基础网格单位元信息的唯一标识码。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：

版本：V1.0

5.2.1.2网格单元编码

内部标识符：620002

中文名称：网格单元编码

定义：基础网格单元信息的编码。

同义名称：

数据类型：字符型

数据格式：an..60

6

DB4403/T278.7—2022

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：

版本：V1.0

5.2.1.3网格单元类型

内部标识符：620003

中文名称：网格单元类型

定义：基础网格单元信息的类型。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：

版本：V1.0

5.2.1.4单元名称

内部标识符：620004

中文名称：单元名称

定义：基础网格单元的名称。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：

版本：V1.0

5.2.1.5中心坐标

内部标识符：620005

中文名称：中心坐标

定义：基础网格单元中心点的X、Y、Z坐标。

同义名称：

数据类型：字符型

数据格式：an..60

7

DB4403/T278.7—2022

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：符合GB/T16831—2013。

版本：V1.0

5.2.1.6图元状态

内部标识符：620006

中文名称：图元状态

定义：基础网格单元信息的图元状态。

同义名称：

数据类型：字符型

数据格式：n..20

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体图元信息提供部门。

备注：

版本：V1.0

5.2.1.7图元产生时间

内部标识符：620007

中文名称：图元产生时间

定义：基础网格单元信息的图元产生时间。

同义名称：

数据类型：日期型

数据格式：YYYYMMDD或YYYY-MM-DD

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：符合GB/T7408中的日历日期，YYYYMMDD为基本格式，YYYY-MM-DD为扩

展格式。

版本：V1.0

5.2.1.8图元消亡时间

内部标识符：620008

中文名称：图元消亡时间

定义：基础网格单元信息的图元消亡时间。

同义名称：

数据类型：日期型

8

DB4403/T278.7—2022

数据格式：YYYYMMDD或YYYY-MM-DD

计量单位：

值域：

关系：基础网格单元信息包含各类实体信息。

数据来源部门：规划和自然资源管理部门、政法委及其他实体数据管理部门。

备注：符合GB/T7408中的日历日期，YYYYMMDD为基本格式，YYYY-MM-DD为扩

展格式。

版本：V1.0

5.2.2行政区划单元信息

5.2.2.1唯一标识码

内部标识符：620009

中文名称：唯一标识码

定义：行政区划单元信息的唯一标识码。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.2.2.2单元编码

内部标识符：620010

中文名称：单元编码

定义：行政区划单元信息的单元编码。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.2.2.3单元类型

内部标识符：620011

中文名称：单元类型

定义：行政区划单元信息的单元类型。

9

DB4403/T278.7—2022

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.2.2.4单元名称

内部标识符：620012

中文名称：单元名称

定义：行政区划单元的名称。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.2.2.5中心坐标

内部标识符：620013

中文名称：中心坐标

定义：行政区划单元中心点的X、Y、Z坐标。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：符合GB/T16831—2013。

版本：V1.0

5.2.2.6图元状态

内部标识符：620014

中文名称：图元状态

定义：行政区划单元信息的图元状态。

10

DB4403/T278.7—2022

同义名称：

数据类型：字符型

数据格式：n..20

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体图元信息提供部门。

备注：

版本：V1.0

5.2.2.7图元产生时间

内部标识符：620015

中文名称：图元产生时间

定义：行政区划单元信息的图元产生时间。

同义名称：

数据类型：日期型

数据格式：YYYYMMDD或YYYY-MM-DD

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：符合GB/T7408中的日历日期，YYYYMMDD为基本格式，YYYY-MM-DD为扩

展格式。

版本：V1.0

5.2.2.8图元消亡时间

内部标识符：620016

中文名称：图元消亡时间

定义：行政区划单元信息的图元消亡时间。

同义名称：

数据类型：日期型

数据格式：YYYYMMDD或YYYY-MM-DD

计量单位：

值域：

关系：

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：符合GB/T7408中的日历日期，YYYYMMDD为基本格式，YYYY-MM-DD为扩

展格式。

版本：V1.0

5.2.3地块实体信息

5.2.3.1唯一标识码

11

DB4403/T278.7—2022

内部标识符：620017

中文名称：唯一标识码

定义：地块实体信息的唯一标识码。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：地块实体信息包含楼实体信息。

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.2.3.2地块编码

内部标识符：620018

中文名称：地块编码

定义：地块的编码。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：地块实体信息包含楼实体信息。

数据来源部门：规划和自然资源管理部门及其他实体数据管理部门。

备注：

版本：V1.0

5.2.3.3地块类型

内部标识符：620019

中文名称：地块类型

定义：地块的类型。

同义名称：

数据类型：字符型

数据格式：an..60

计量单位：

值域：

关系：
