GB/T 18400.6-2001 加工中心 检验条件 第6部分：进给率、速度和插补精度检验

GB/T18400.6-2001

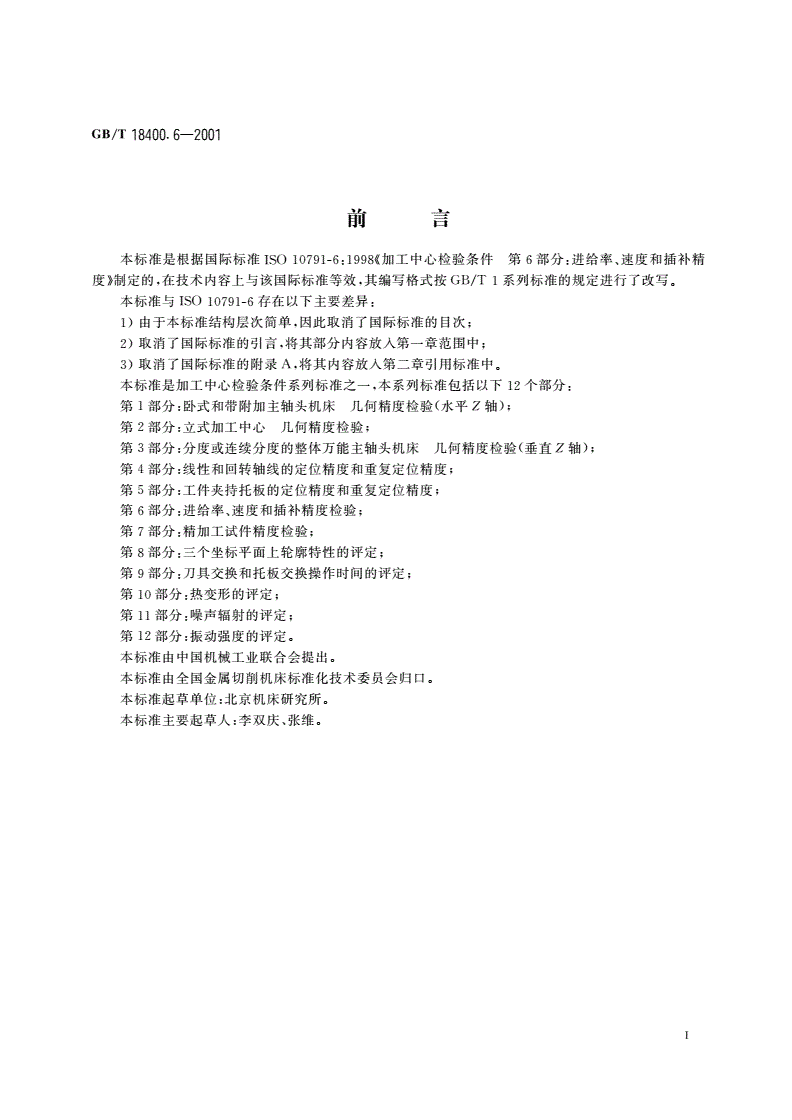

前言

本标准是根据国际标准ISO10791-6;1998加《工中心检验条件第6部分:进给率、速度和插补精

度》制定的，在技术内容上与该国际标准等效，其编写格式按GB/T1系列标准的规定进行了改写。

本标准与ISO10791-6存在以下主要差异:

1)由于本标准结构层次简单，因此取消了国际标准的目次;

2)取消了国际标准的引言，将其部分内容放人第一章范围中;

3)取消了国际标准的附录A，将其内容放人第二章引用标准中。

本标准是加工中心检验条件系列标准之一，本系列标准包括以下12个部分:

第1部分:卧式和带附加主轴头机床几何精度检验(水平2轴);

第2部分:立式加工中心几何精度检验;

第3部分:分度或连续分度的整体万能主轴头机床几何精度检验(垂直Z轴);

第4部分:线性和回转轴线的定位精度和重复定位精度;

第5部分:工件夹持托板的定位精度和重复定位精度;

第6部分:进给率、速度和插补精度检验;

第7部分:精加工试件精度检验;

第8部分:三个坐标平面上轮廓特性的评定;

第9部分:刀具交换和托板交换操作时间的评定;

第10部分:热变形的评定;

第11部分:噪声辐射的评定;

第12部分振动强度的评定。

本标准由中国机械工业联合会提出。

本标准由全国金属切削机床标准化技术委员会归口。

本标准起草单位:北京机床研究所

本标准主要起草人:李双庆、张维。

Gs/T18400.6-2001

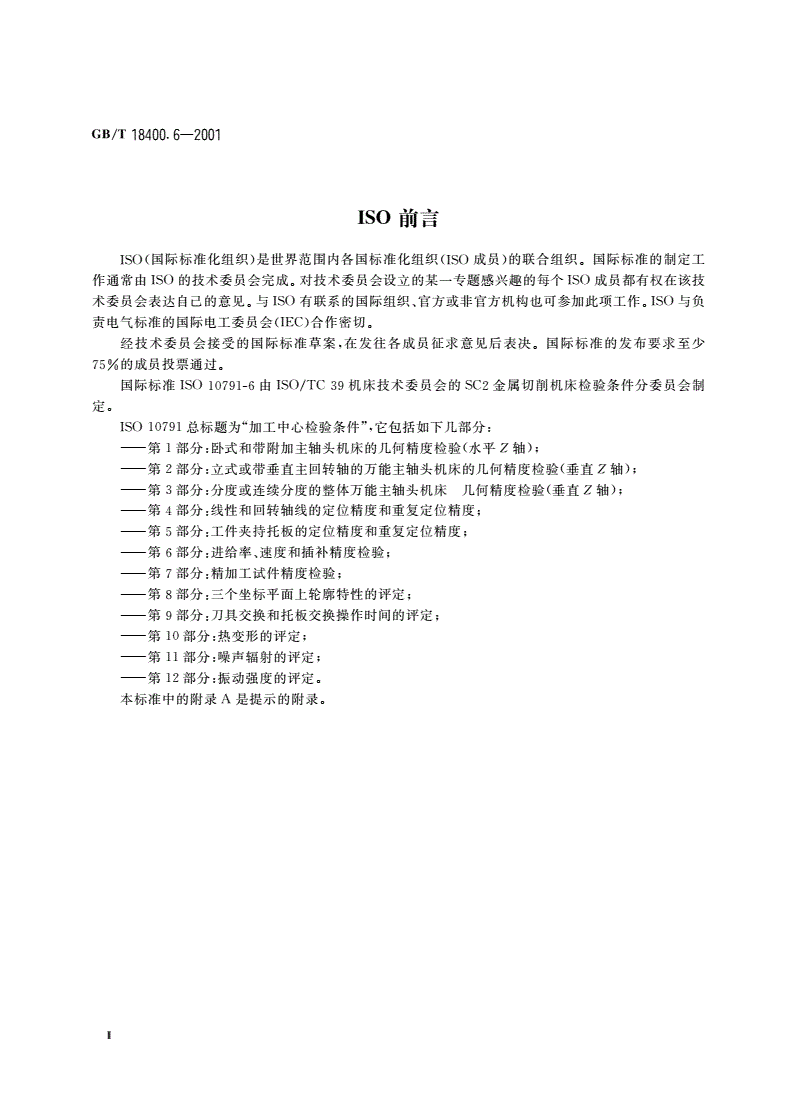

ISO前言

ISO(国际标准化组织)是世界范围内各国标准化组织((ISO成员)的联合组织。国际标准的制定工

作通常由ISO的技术委员会完成。对技术委员会设立的某一专题感兴趣的每个ISO成员都有权在该技

术委员会表达自己的意见。与ISO有联系的国际组织、官方或非官方机构也可参加此项工作。ISO与负

责电气标准的国际电工委员会(IEC)合作密切。

经技术委员会接受的国际标准草案，在发往各成员征求意见后表决。国际标准的发布要求至少

75%的成员投票通过。

国际标准ISO10791-6由ISO/TC39机床技术委员会的SC2金属切削机床检验条件分委员会制

定。

ISO10791总标题为“加工中心检验条件”，它包括如下几部分:

—第1部分:卧式和带附加主轴头机床的几何精度检验(水平Z轴);

一一第2部分:立式或带垂直主回转轴的万能主轴头机床的几何精度检验(垂直Z轴);

—第3部分:分度或连续分度的整体万能主轴头机床几何精度检验(垂直7轴);

—第4部分:线性和回转轴线的定位精度和重复定位精度;

—第5部分:工件夹持托板的定位精度和重复定位精度;

—第6部分:进给率、速度和插补精度检验;

—第7部分:精加工试件精度检验;

—第8部分:三个坐标平面上轮廓特性的评定;

一一第9部分:刀具交换和托板交换操作时间的评定;

—第10部分:热变形的评定;

—第n部分:噪声辐射的评定;

—第12部分:振动强度的评定。

本标准中的附录A是提示的附录。

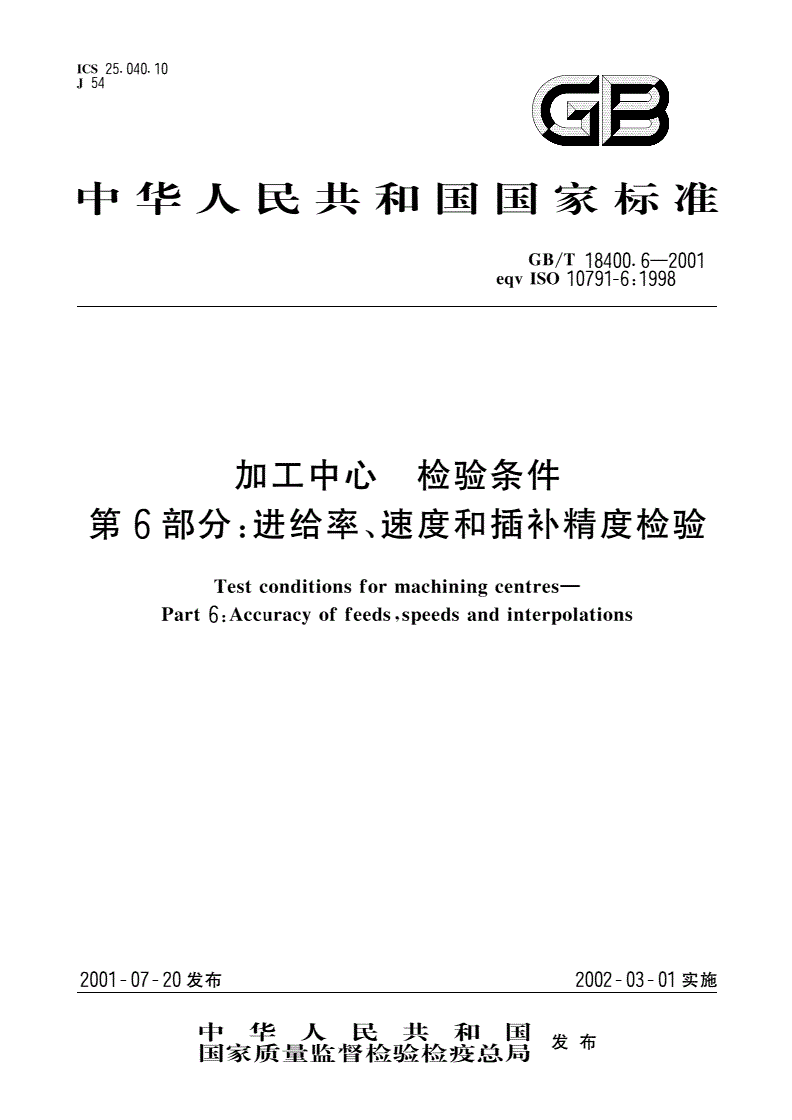

中华人民共和国国家标准

加工中心检验条件

第6部分:进给率、速度和插补精度检验GB/T18400.6一2001

eqvISO10791-6:1998

Testconditionsformachiningcentres-

Part6:Accuracyoffeeds,speedsandinterpolations

1范围

本标准规定了加工中心的主轴转速、各个数控线性轴线的进给率及两个或两个以上数控线性轴线

和/或回转轴线同时运动所产生轨迹的运动精度的要求及检验方法。

本标准适用于一般用途的普通精度加工中心。当其结构、部件和运动符合本标准时，数控幢、铣床也

可参照使用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17421.1-1998机床检验通则第1部分:在无负荷或精加工条件下机床的几何精度

(eqvISO230-1:1996)

JB/T3051-1999数字控制机床坐标和运动方向的命名(eqvISO841:1974)

ISO230-4:1996机床检验通则第4部分:数控机床的圆检验

3一般要求

3.，本标准中所有线性尺寸、偏差和相应的允差均用毫米(mm)为单位表示，角度尺寸的单位用度(。)

为单位表示，角度偏差和相应的允差用比值表示，在有些情况下为清晰起见，也用徽弧度印rad)或秒

(1r)为单位表示。其换算关系见下式:

0.010/1000=10X10-fi=10<xradx2"

3.2使用本标准时，应参照GB/T17421.1的有关规定。尤其是机床检验前的安装、主轴和其他运动部

件的空运转温升、检验方法和检验工具的精度。

3.3本标准所列出的运动精度检验项目的顺序，并不表示实际检验次序。为了装拆检验工具和检验方

便，可按任意的次序进行检验。

3.4检验机床时，根据结构特点并不是必须检验本标准中的所有项目。为了验收目的而要求检验时，可

由用户取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目必须在机床订货时明确提出。

3.5本标准所规定的检验工具仅为例子。可以使用相同指示量和具有至少相同精度的其他检验工具。

指示器应具有0.001mm的分辨率。

3.6机床的坐标和运动方向应符合JB/T3051的规定。

3.了为简明起见，本标准仅附某些结构型式的机床简图。

中华人民共和国国家质，监督检验检疫总局2001一07-20批准2002-03-01实施

GB/T184006一2001

4
