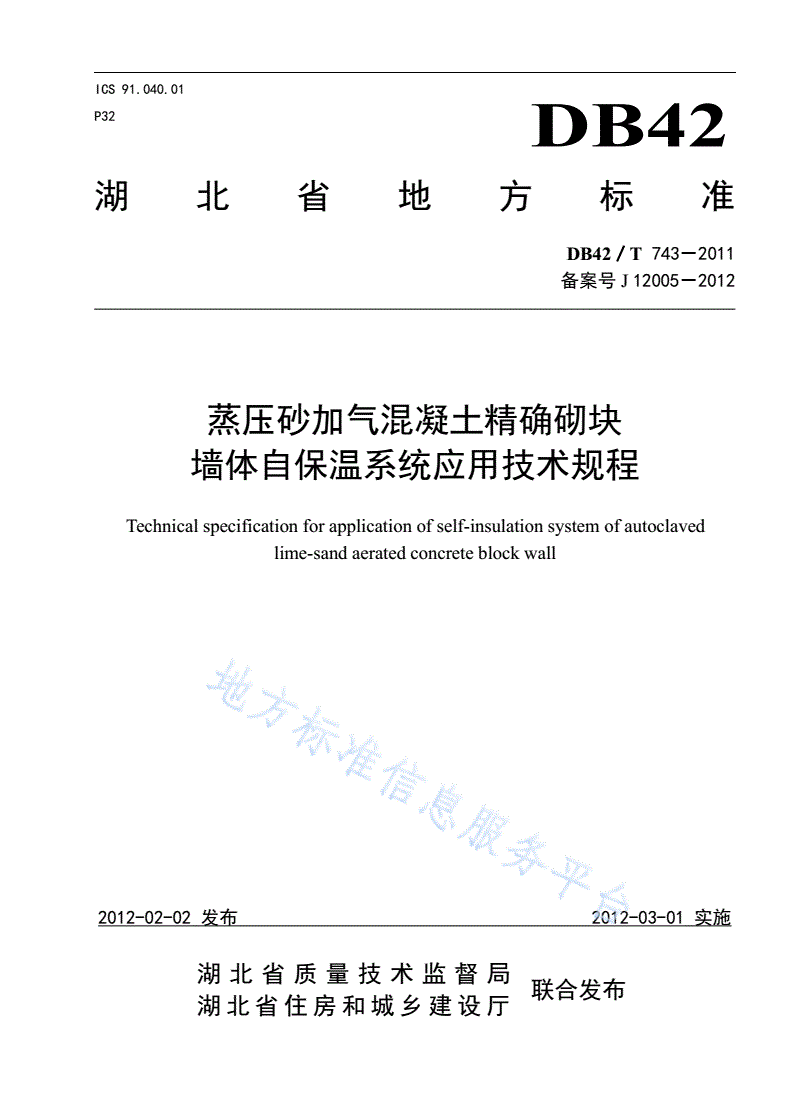

ICS91.040.01

P32DB42

湖北省地方标准

DB42／T743－2011

备案号J12005－2012

蒸压砂加气混凝土精确砌块

墙体自保温系统应用技术规程

Technicalspecificationforapplicationofself-insulationsystemofautoclaved

lime-sandaeratedconcreteblockwall

2012-02-02发布2012-03-01实施

湖北省质量技术监督局

联合发布

湖北省住房和城乡建设厅

DB42/T743-2011

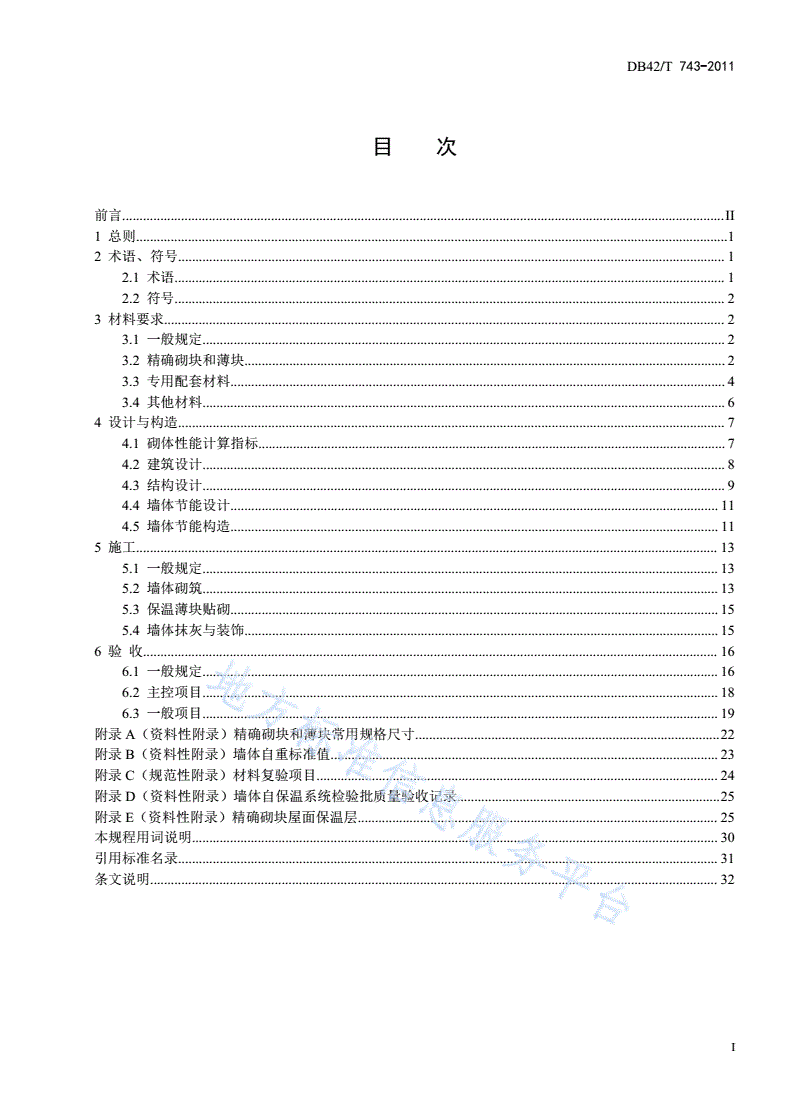

目次

前言..............................................................................................................................................................................II

1总则...........................................................................................................................................................................1

2术语、符号..............................................................................................................................................................1

2.1术语...............................................................................................................................................................1

2.2符号...............................................................................................................................................................2

3材料要求..................................................................................................................................................................2

3.1一般规定.......................................................................................................................................................2

3.2精确砌块和薄块...........................................................................................................................................2

3.3专用配套材料...............................................................................................................................................4

3.4其他材料.......................................................................................................................................................6

4设计与构造..............................................................................................................................................................7

4.1砌体性能计算指标.......................................................................................................................................7

4.2建筑设计.......................................................................................................................................................8

4.3结构设计.......................................................................................................................................................9

4.4墙体节能设计.............................................................................................................................................11

4.5墙体节能构造.............................................................................................................................................11

5施工........................................................................................................................................................................13

5.1一般规定.....................................................................................................................................................13

5.2墙体砌筑.....................................................................................................................................................13

5.3保温薄块贴砌.............................................................................................................................................15

5.4墙体抹灰与装饰.........................................................................................................................................15

6验收......................................................................................................................................................................16

6.1一般规定.....................................................................................................................................................16

6.2主控项目.....................................................................................................................................................18

6.3一般项目.....................................................................................................................................................19

附录A（资料性附录）精确砌块和薄块常用规格尺寸........................................................................................22

附录B（资料性附录）墙体自重标准值................................................................................................................23

附录C（规范性附录）材料复验项目....................................................................................................................24

附录D（资料性附录）墙体自保温系统检验批质量验收记录............................................................................25

附录E（资料性附录）精确砌块屋面保温层........................................................................................................25

本规程用词说明........................................................................................................................................................30

引用标准名录............................................................................................................................................................31

条文说明....................................................................................................................................................................32

I

DB42/T743-2011

前言

本规程由湖北省住房和城乡建设厅提出并归口。

本规程主编单位：湖北省建设科技发展中心、黄石市扬子建筑安装工程有限公司。

本规程参编单位：中南建筑设计院、湖北省建设工程质量安全监督总站、黄石市神州建材有限公司。

本规程主要编写人：施加军、彭德柱、罗克佐、纪大刚、林莉、徐厚军、董文斌、袁进安、张巍、余

青霖、程金良、崔丹丹。

本规程主要审查人员：李上宾、童明德、张声望、王爱勋、何世全、刘士清、陈彦。

本规程在执行中的技术问题由湖北省建设科技发展中心（地址：武汉市武昌中南路12号建设大厦A

座15楼，邮编430071）负责具体解释。

II

DB42/T743-2011

蒸压砂加气混凝土精确砌块墙体自保温系统应用技术规程

1总则

1.0.1为了在建筑工程中推广应用蒸压砂加气混凝土精确砌块及墙体自保温系统，做到技术先进、安全

适用、经济合理，确保工程质量，实现墙体材料革新和节约能源，制定本规程。

1.0.2本规程适用于湖北省采用蒸压砂加气混凝土精确砌块干法薄灰缝砌筑和薄抹灰施工工艺的墙体自

保温系统的建筑工程。

1.0.3蒸压砂加气混凝土精确砌块及其配套材料、砌体的性能和墙体自保温系统的设计、施工及验收，

除执行本规程的规定外，尚应符合现行国家、行业和湖北省地方有关标准的规定。

2术语、符号

2.1术语

2.1.1蒸压砂加气混凝土精确砌块autoclavedlime-sandaeratedconcreteaccurateblock

以磨细砂为硅质材料，水泥、生石灰等为钙质材料，铝粉（膏）为发气剂，经加水搅拌、浇注发气成

型、预养切割、蒸压养护而制成的含泡沫状孔的砌块，且外形尺寸允许偏差为长度﹣3mm～0mm、宽（厚）

度﹣1mm～+1mm、高度﹣1mm～+1mm。以下简称精确砌块。

2.1.2蒸压砂加气混凝土薄块autoclavedlime-sandaeratedconcretethinblock

指公称尺寸为长度600mm、宽（厚）度50mm～80mm、高度200mm～300mm的薄形精确砌块。常

用规格尺寸为600mm×300mm×50mm。用于混凝土梁、柱和剪力墙等热桥部位的保温处理。以下简称薄

块。

2.1.3薄灰缝thinlayermortarofwallstructure

精确砌块砌体采用专用粘结剂砌筑，灰缝厚度（宽度）≤3mm。

2.1.4薄抹灰thinlayermortarplastering

精确砌块墙体采用薄层抹灰工艺，抹灰层厚度≤5mm。

2.1.5干法施工drymethodofconstruction

在砌筑和抹灰施工前，精确砌块和保温薄块表面不喷水润湿，直接涂抹砂浆的施工工艺。

2.1.6蒸压砂加气混凝土砌块专用砂浆specialmortarforautoclavedlime-sandaeratedconcrete

block

与蒸压砂加气混凝土性能相匹配，能满足其建筑施工要求的内外墙专用抹面和砌筑砂浆。主要品种有

专用砌筑粘结剂、专用内墙薄抹灰砂浆、聚合物水泥抗裂砂浆等。

专用砌筑粘结剂：以高分子聚合物和水硬性硅酸盐材料为主要原材料，配以多种高分子助剂，在专业

工厂经精确计量、均匀混合而制成的干混砂浆。用于灰缝厚度≤3mm的精确砌块砌体的砌筑和薄块保温层

的贴砌。以下简称专用粘结剂。

专用内墙薄抹灰砂浆：一种用高分子聚合物改性的水泥基干粉材料，用于精确砌块砌体内墙面的薄层

抹灰。以下简称薄层灰泥。

聚合物水泥抗裂砂浆：以水泥、细骨料为主要材料，以高分子聚合物为改性材料，配以多种助剂，在

1

DB42/T743-2011

专业工厂经精确计量、均匀混合而制成的干混砂浆。用于精确砌块砌体和薄块保温层的外墙面薄抹灰。

2.1.7墙体自保温系统self-insulationsystemofwall

由自保温墙体、热桥部位（混凝土梁、柱和剪力墙等）保温处理措施、不同材料交接面处理措施构成

的节能建筑外墙保温系统，该系统外墙平均传热系数能够满足节能设计标准对墙体热工性能的要求。

2.2符号

2.2.1主要符号

A——精确砌块的强度等级；

B——精确砌块的干密度等级；

λ——精确砌块的导热系数；

2.2.2计算参数

λc——精确砌块砌体的导热系数计算值[W/(m·K)]；

Sc——精确砌块砌体的蓄热系数计算值[W/(㎡·K)]；

fc——砌体抗压强度设计值（N/mm2）；

fv——砌体沿通缝截面的抗剪强度设计值（N/mm2）；

C——块型修正系数；

h——精确砌块的高度（mm）；

l——精确砌块的长度（mm）；

b——材料的厚度（mm）。

3材料要求

3.1一般规定

3.1.1精确砌块墙体自保温系统应选用专用配套材料，其中精确砌块砌体砌筑和薄块保温层贴砌应采用

满足薄灰缝干法施工要求的专用粘结剂，内、外墙面抹灰应分别采用满足干法薄抹灰施工要求的薄层灰泥

和聚合物水泥抗裂砂浆，墙体不同材料交接处的薄抹灰层柔性连接材料应采用满足使用环境要求的弹性腻

子或嵌缝密封材料。

3.1.2精确砌块、薄块、专用砂浆及其它配套材料应符合国家标准《建筑材料放射性核素限量》GB6566、

《民用建筑工程室内环境污染控制规范》GB50325的要求，不得对人体有害和污染环境。

3.2精确砌块和薄块

3.2.1精确砌块和薄块的技术性能应符合国家标准《蒸压加气混凝土砌块》GB11968的规定，并满足本

规程的要求，检测方法按《蒸压加气混凝土性能试验方法》GB/T11969-2008执行。

3.2.2精确砌块和薄块的抗压强度、劈压比、干密度和导热系数应分别符合表3.2.2-1和表3.2.2-2的

要求。

表3.2.2-1精确砌块抗压强度、劈压比、干密度和导热系数

立方体抗压强度（MPa）平均干密度

强度密度导热系数λ劈压比

平均值单组最小值不大于

等级级别[W/（m·K）]不小于

不小于不小于（kg/m3）

A2.0B042.01.6425

≤0.110.16

A2.5B042.52.0425

2

DB42/T743-2011

表3.2.2-1(续)

立方体抗压强度（MPa）平均干密度

强度密度导热系数λ劈压比

平均值单组最小值不大于

等级级别[W/（m·K）]不小于

不小于不小于（kg/m3）

A2.5B052.52.0525

≤0.13

B053.52.80.16525

A3.5

B063.52.8625

≤0.15

A5.0B065.04.00.12625

表3.2.2-2薄块抗压强度、劈压比、干密度和导热系数

立方体抗压强度（MPa）平均干密度

强度密度导热系数λ劈压比

平均值单组最小值不大于

等级级别[W/（m·K）]不小于

3

不小于不小于（kg/m）

A2.02.01.6

B04≤0.11425

A2.52.52.00.16

A3.5B05≤0.133.52.8525

3.2.3精确砌块和薄块的干燥收缩值、抗冻性应符合表3.2.3的要求。

表3.2.3精确砌块和薄块干燥收缩值、抗冻性

项目单位指标

标准法≤0.50

干燥收缩值mm/m

快速法≤0.80

质量损失%≤5.0

抗冻性

冻后强度MPa大于表3.2.2-1和表3.2.2-2中立方体抗压强度平均值的80%

3.2.4精确砌块和薄块常用规格尺寸见附录A，尺寸偏差和外观质量应符合表3.2.4的要求。

表3.2.4精确砌块尺寸偏差和外观

项目指标

长度l-3～0

尺寸允许偏差（mm）厚（宽）度b±1

高度h±1

最小尺寸不得大于（mm）30

缺棱掉角最大尺寸不得大于（mm）70

大于以上尺寸的缺棱掉角个数，不多于（个）2

任一面上的裂纹长度不得大于裂纹方向尺寸的1/3

裂纹长度

大于以上尺寸的裂纹条数，不多于（条）1

平面弯曲不允许

表面疏松、层裂不允许

表面油污、残渣不允许

3.2.5精确砌块和薄块不得有未切割面，表面不得有切割附着屑。

3

DB42/T743-2011

3.3专用配套材料

3.3.1专用粘结剂的技术性能指标应符合表3.3.1的要求。

表3.3.1专用粘结剂技术性能指标

项目性能指标检测方法

外观粉体均匀、无结块目测

保水率（%）≥99JGJ/T70

流动度（mm）120～150GB/T2419

抗压强度（MPa）5.0～12.0

GB/T17671

抗折强度（MPa）≥2.2

原强度≥1.0

压剪粘结强度（MPa）JC/T547

耐冻融≥0.40

拉伸粘结强度（MPa）≥0.6

JGJ/T70

收缩率（%）≤0.3

3.3.2薄层灰泥用于室内墙面薄抹灰，其技术性能指标应符合表3.3.2的要求。

表3.3.2薄层灰泥技术性能指标

项目性能指标检测方法

外观粉体均匀、无结块目测

保水率（%）≥99JGJ/T70

流动度（mm）120～150GB/T2419

施工性刮涂无障碍JG/T298

抗压强度（MPa）5.0～15.0

GB/T17671

抗折强度（MPa）≥2.2

压剪粘结强度(MPa)≥1.0JC/T547

收缩率（%）≤0.3JGJ/T70

3.3.3聚合物水泥抗裂砂浆的强度等级宜为Ma5.0，其技术性能指标应符合表3.3.3的要求。

表3.3.3聚合物水泥抗裂砂浆技术性能指标

项目性能指标检测方法

保水率（%）≥99JGJ/T70

施工稠度（mm）50～60JGJ/T70

可操作时间（h）1.5～4.0JG158-2004

抗压强度(28d)（MPa）≥5.0

GB/T17671

压折比≤3.0

拉伸粘结强度（常温28d）（MPa）≥0.5

JGJ/T70

浸水拉伸粘结强度（常温28d，浸水7d）（MPa）≥0.4

收缩率（%）≤0.3JGJ/T70

抗渗压力（7d）（MPa）≥1.0JGJ/T70

3.3.4防水界面剂用于精确砌块砌体外墙面和有防水要求内墙面的界面处理，其技术性能指标应符合表

4

DB42/T743-2011

3.3.4的要求。

表3.3.4防水界面剂技术性能指标

项目性能指标检测方法

7d≥1.0

剪切粘结强度（MPa）

14d≥1.5

未处理7d≥0.4

未处理14d≥0.6

JC/T907

浸水处理≥0.5

拉伸粘结强度（MPa）

热处理≥0.5

冻融循环处理≥0.5

碱处理≥0.5

抗渗性50cm的水柱，24h无渗漏GB12952-91

3.3.5弹性腻子用于墙体不同材料界面缝处的薄抹灰层柔性连接处理，其技术性能指标应符合表3.3.5

的要求。

表3.3.5弹性腻子技术性能指标

项目性能指标检测方法

容器中状态无结块、均匀JG/T157-2009

施工性刮涂无障碍JG/T157-2009

干燥时间（表干）（h）≤5GB/T1728乙法

初期干燥抗裂性单道施工厚度≤1.5mm1mm无裂纹

JG/T24-2001

（6h）单道施工厚度＞1.5mm2mm无裂纹

吸水量（g/10min）≤2JG/T157-2009

耐碱性（48h）
