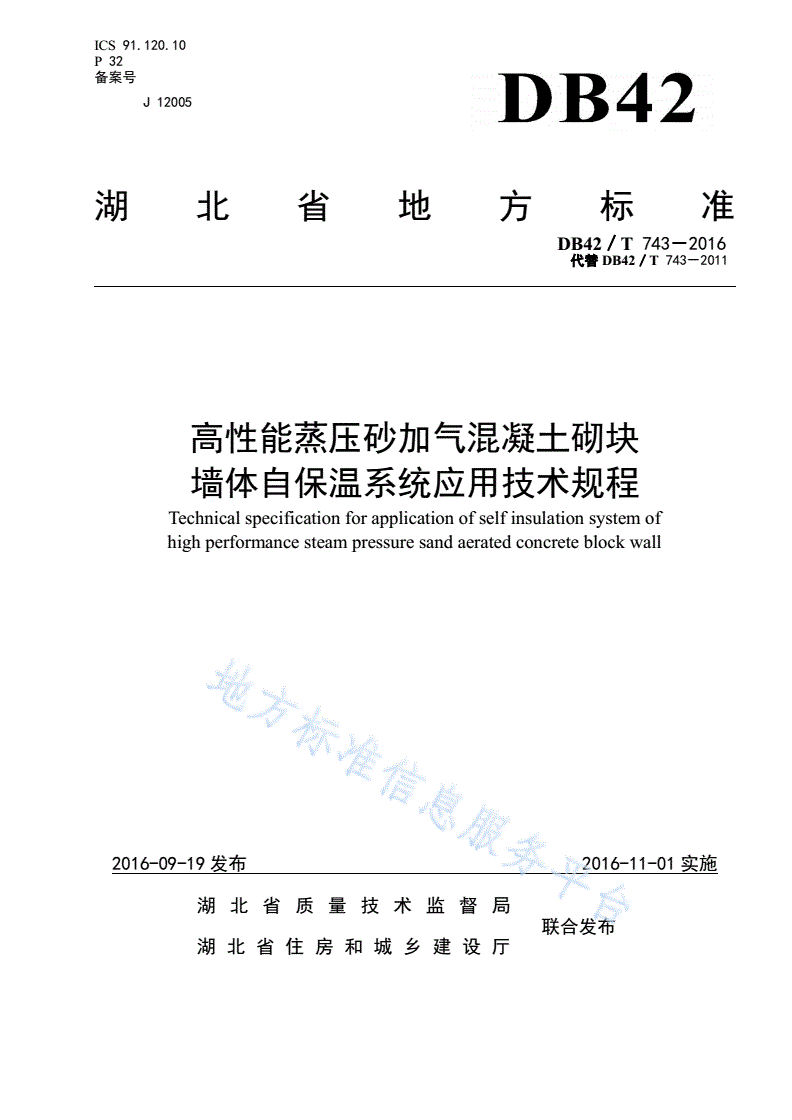

DB42/T 743-2016 高性能蒸压砂加气混凝土砌块墙体自保温系统应用技术规程

ICS91.120.10

P32

备案号

J12005

湖北省地方标准

DB42／T743－2016

代替DB42／T743－2011

高性能蒸压砂加气混凝土砌块

墙体自保温系统应用技术规程

Technicalspecificationforapplicationofselfinsulationsystemof

highperformancesteampressuresandaeratedconcreteblockwall

2016-09-19发布2016-11-01实施

湖北省质量技术监督局

联合发布

湖北省住房和城乡建设厅

DB42/T743-2016

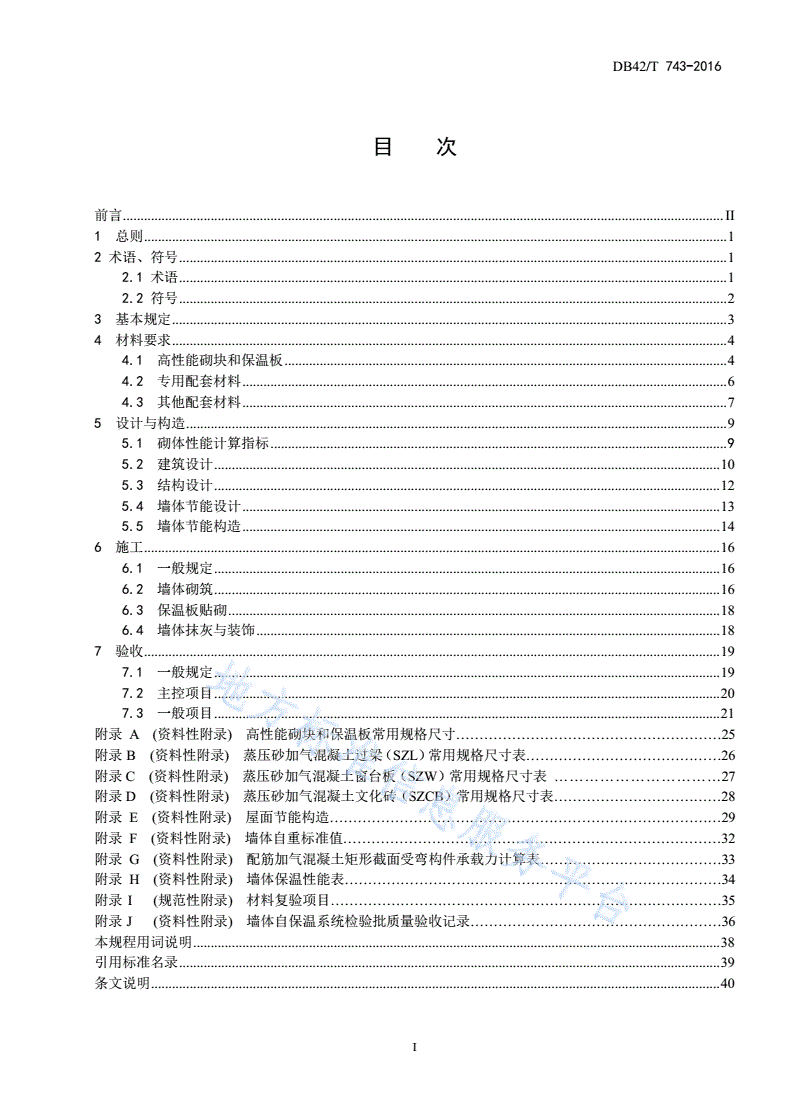

目次

前言...........................................................................................................................................................................II

1总则......................................................................................................................................................................1

2术语、符号............................................................................................................................................................1

2.1术语............................................................................................................................................................1

2.2符号............................................................................................................................................................2

3基本规定..............................................................................................................................................................3

4材料要求..............................................................................................................................................................4

4.1高性能砌块和保温板..............................................................................................................................4

4.2专用配套材料..........................................................................................................................................6

4.3其他配套材料..........................................................................................................................................7

5设计与构造..........................................................................................................................................................9

5.1砌体性能计算指标..................................................................................................................................9

5.2建筑设计................................................................................................................................................10

5.3结构设计................................................................................................................................................12

5.4墙体节能设计........................................................................................................................................13

5.5墙体节能构造........................................................................................................................................14

6施工....................................................................................................................................................................16

6.1一般规定................................................................................................................................................16

6.2墙体砌筑................................................................................................................................................16

6.3保温板贴砌............................................................................................................................................18

6.4墙体抹灰与装饰....................................................................................................................................18

7验收....................................................................................................................................................................19

7.1一般规定................................................................................................................................................19

7.2主控项目................................................................................................................................................20

7.3一般项目................................................................................................................................................21

附录A(资料性附录)高性能砌块和保温板常用规格尺寸…………………25

附录B(资料性附录)蒸压砂加气混凝土过梁（SZL）常用规格尺寸表……26

附录C(资料性附录)蒸压砂加气混凝土窗台板（SZW）常用规格尺寸表……………27

附录D(资料性附录)蒸压砂加气混凝土文化砖（SZCB）常用规格尺寸表………………28

附录E(资料性附录)屋面节能构造…………29

附录F(资料性附录)墙体自重标准值………………………32

附录G(资料性附录)配筋加气混凝土矩形截面受弯构件承载力计算表…………………33

附录H(资料性附录)墙体保温性能表………………………34

附录I(规范性附录)材料复验项目…………35

附录J(资料性附录)墙体自保温系统检验批质量验收记录………………36

本规程用词说明......................................................................................................................................................38

引用标准名录..........................................................................................................................................................39

条文说明..................................................................................................................................................................40

I

DB42/T743-2016

前言

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准代替DB42/T743—2011《蒸压砂加气混凝土精确砌块墙体自保温系统应用技术规程》，标准与

DB42/T743—2011相比，主要技术变化如下：

——将标准名称修订为《高性能蒸压砂加气混凝土砌块墙体自保温系统应用技术规程》；

——调整了主要材料性能的级别及技术性能指标（见4.1，2011版的3.2），用高性能蒸压砂加气混

凝土砌块和保温板代替了蒸压砂加气混凝土精确砌块和薄块；

——增加了“基本规定”（见第3章），对墙体自保温系统材料组成、基本构造及施工工艺作出了明

确规定；

——补充了蒸压砂加气混凝土过梁、窗台、文化砖的规格尺寸和性能指标（见4.3.7）。

本标准由湖北省住房和城乡建设厅提出。

本标准由湖北省住房和城乡建设厅归口管理。

本标准主编单位：湖北省建筑节能科技中心、黄石扬子建安集团有限公司。

本标准参编单位：湖北省建筑节能协会、中南建筑设计院股份有限公司、湖北省建设工程质量安全监

督总站、湖北神州建材节能科技股份公司。

本标准主要编写人：石中林、彭德柱、董文斌、徐厚军、林莉、罗克佐、纪大刚、袁进安、张巍、李

宗连、程金良、崔丹丹。

本标准主要审查人员：马保国、童明德、李文艺、何世全、饶刚、姜燕平、何穆。

本标准在执行中的技术问题由湖北省建筑节能科技中心（地址：武汉市武昌中南路12号建设大厦A

座15楼，邮编430071）负责具体解释。

本标准所替代标准的历次版本发布情况为：

——DB42/T743—2011。

II

DB42/T743-2016

高性能蒸压砂加气混凝土砌块墙体自保温系统应用技术规程

1总则

1.0.1为了在建筑工程中推广应用高性能蒸压砂加气混凝土砌块及其墙体自保温系统，做到技术先进、

安全适用、经济合理、确保工程质量，制订本规程。

1.0.2本规程适用于湖北省采用高性能蒸压砂加气混凝土砌块干法薄灰缝砌筑和薄层抹灰施工工艺的墙

体自保温系统的建筑工程。

1.0.3高性能蒸压砂加气混凝土砌块及其配套材料、砌体的性能和墙体自保温系统的设计、施工及验收，

除执行本规程的规定外，尚应符合现行国家、行业和湖北省有关标准的规定。

2术语、符号

2.1术语

2.1.1

高性能蒸压砂加气混凝土砌块highperformancebuildingblockofautoclavesandaeratedconcrete

由高硅磨细砂（江河淤砂或石英砂）为硅质材料，高钙生石灰、水泥为钙质材料，铝粉（膏）为发气

剂，经精确计量、搅拌浇注、发气静停、精确切割、高压蒸养而制成的具有均匀细密多孔结构的砌块，其

导热系数、干燥收缩值、外观质量等性能指标优于国家标准GB/T11968—2006《蒸压加气混凝土砌块》优

等品要求，简称高性能砌块。

2.1.2

高性能蒸压砂加气混凝45土保温板highperformancethermalinsulationboardforvapor

pressuresandaeratedconcrete

由导热系数不大于0.1W/(m·K)的高性能蒸压砂加气混凝土制成、用于墙体热桥部位（钢筋混凝土梁、

柱和剪力墙等）保温处理的板材，简称保温板。常用规格尺寸为长600mm、高300mm、厚（宽）40mm～

90mm。

2.1.3

薄灰缝thinlayermortarofwallstructure

砌块砌体采用专用粘结剂砌筑，灰缝厚度（或宽度）≤3mm。

2.1.4

薄层抹灰thinlayermortarplastering

高性能砌块墙体采用薄抹灰工艺，其抹灰层厚度≤5mm。

2.1.5

干法施工drymethodofconstruction

在砌筑和抹灰施工前，砌块和保温板表面不浇水润湿，直接涂抹专用砂浆进行砌筑、粘贴和抹灰的施

工工艺。

2.1.6

1

DB42/T743-2016

专用砂浆specialmortar

与蒸压砂加气混凝土砌块性能相匹配，能满足其干法施工要求的内外墙专用砌筑、抹面及防水界面处

理砂浆的总称。

2.1.7

专用砌筑粘结剂specialmasonrybinder

以高分子聚合物和水硬性硅酸盐材料为主要原料、配以多种助剂，经精确计量、均匀混合而制成的粉

状材料，用于灰缝厚度≤3mm的砌块砌体的砌筑和保温板的贴砌。以下简称粘结剂。

2.1.8

薄层灰泥thinlayerplaster

以水泥为基料，掺加高分子聚合物、无机填充材料及功能性助剂制成、用于砌块墙体内墙面的薄层抹

灰的干混粉状材料。简称薄层灰泥。

2.1.9

专用防水界面剂specialwaterproofinterfaceagent

以水泥和细骨料为主要材料，以聚合物和添加剂为改性材料，按一定比例混合配制而成的、可使墙体

基层与抹灰层结合牢固，并对墙体起到一定的防水作用的界面处理材料，可为单组份或双组份。简称防水

界面剂。

2.1.10

聚合物水泥抗裂砂浆polymercementmortar

以水泥、细骨料为主要材料，以高分子聚合物为改性材料，配以多种助剂，经精确计量、均匀混合而

制成的、用于砌块砌体和保温板的外墙面抹灰的干混砂浆。简称抗裂砂浆。

2.1.11

专用修补砂浆specialrepairmortar

以水泥掺加蒸压砂加气混凝土细屑配制而成，用于砌块砌体外观缺陷修补及砌体开槽部位填充的干混材

料。简称修补砂浆。

2.1.12

墙体自保温系统wallselfinsulationsystem

由自保温墙体、热桥部位（混凝土梁、柱和剪力墙等）保温措施、不同材料交接面防裂处理措施所构

成的节能建筑外墙保温系统，该系统外墙平均传热系数能够满足节能设计标准对墙体热工性能的要求。

2.2符号

2.2.1主要符号

A——蒸压砂加气混凝土砌块的强度等级；

B——蒸压砂加气混凝土砌块的干密度等级；

λ——材料的导热系数。

2.2.2计算参数

λc——蒸压砂加气混凝土砌块砌体的导热系数计算值[W/(m·K)]；

Sc——蒸压砂加气混凝土砌块砌体的蓄热系数计算值[W/(㎡·K)]；

fc——砌体抗压强度设计值（N/mm2）；

2

DB42/T743-2016

fv——砌体沿通缝截面的抗剪强度设计值（N/mm2）；

C——块型修正系数；

h——蒸压砂加气混凝土砌块的高度（mm）；

l——蒸压砂加气混凝土砌块的长度（mm）；

b——材料的厚度（mm）。

3基本规定

3.0.1墙体自保温系统应由自保温墙体、热桥部位（混凝土梁、柱和剪力墙等）保温措施和不同材料交

接面防裂处理措施构成。

3.0.2高性能蒸压砂加气混凝土砌块墙体自保温系统组成材料应符合以下规定：

1用于自保温外墙的砌块应为高性能砌块；

2用于热桥部位保温的材料应为保温板；

3用于砌块砌筑和保温板贴砌的砂浆应采用粘结剂；

4对于无防水要求的内墙面，薄抹灰砂浆宜采用薄层灰泥；

5对于外墙面和有防水要求的内墙面，界面处理材料应采用防水界面剂，抹灰材料应采用抗裂砂浆；

6墙体不同材料交接处抗裂增强材料宜采用耐碱玻璃纤维网格布，嵌缝处理材料应为专用嵌缝密封

材料。

3.0.3自保温墙体基本构造应符合表3.0.3的规定。

表3.0.3自保温墙体基本构造

基本构造

构造示意图

①内抹面层②砌体层③外墙面抹灰层

防水界面剂（1～3mm）

薄层灰泥砌块+粘结剂

+抗裂砂浆

3.0.4热桥部位保温措施可根据需要选用内保温或外保温方式，其中内保温基本构造应符合表3.0.4-1

的规定，外保温基本构造应符合表3.0.4-2的规定。

表3.0.4-1热桥部位内保温基本构造

基本构造

分类构造示意图

①内抹面层②保温层③基层墙体④外墙面抹灰层

热桥部防水界面剂（1～3mm）

保温板+粘结剂钢筋混凝土梁、

位内保薄层灰泥+抗裂砂浆（接缝处加耐

贴砌柱和剪力墙

温碱玻纤网格布）

3

DB42/T743-2016

表3.0.4-2热桥部位外保温基本构造

基本构造

分类构造示意图

①内抹面层②基层墙体③保温层④外墙面抹灰层

热桥部保温板+粘结剂贴防水界面剂（1～

钢筋混凝土梁、

位外保薄层灰泥砌3mm）

柱和剪力墙

温+专用螺钉连接+抗裂砂浆

3.0.5不同材料交接面防裂处理措施基本构造应符合表3.0.5的规定。

表3.0.5不同材料交接面处理措施基本构造

基本构造

分类构造示意图

①内交接面②外交接面

热桥砌块与梁、柱和剪力墙交接面

保温块与梁、柱和剪力墙交接面

部位

内保防水界面剂（1～3mm）

成品装饰嵌缝条+薄层抹灰

温+抗裂砂浆（加耐碱玻纤网格布）

热桥砌块与保温板交接面

砌块与梁、柱和剪力墙交接面

部位

外保防水界面剂（1～3mm厚）

薄层灰泥+耐碱玻纤网格布

温+抗裂砂浆

3.0.6砌块砌体砌筑和墙面抹灰应采用干法施工工艺。其中，砌体应采用薄灰缝砌筑，内墙面抹灰应采

用薄层抹灰。

3.0.7墙体自保温系统的组成材料应符合国家标准《建筑材料放射性核素限量》GB6566、《民用建筑工程

室内环境污染控制规范》GB50325的要求，不得对人体有害和污染环境。

4材料要求

4.1高性能砌块和保温板

4.1.1高性能砌块的抗压强度、劈压比、干密度和导热系数应符合表4.1.1的要求。

4

DB42/T743-2016

表4.1.1高性能砌块的抗压强度、劈压比、干密度和导热系数

立方体抗压强度（MPa）

强度密度导热系数λ

劈压比平均干密度（kg/m3）

等级级别[W/（m·K）]

平均值单组最小值

A2.5B04≤0.09≥2.5≥2.0≤400

≥0.16

A3.5B05≤0.11≥3.5≥2.8≤500

A5.0B06≤0.13≥5.0≥4.0≥0.12≤600

B07≤0.15≥7.5≥6.0≤700

A7.5≥0.10

B08≤0.17≥7.5≥6.0≤800

4.1.2保温板的抗压强度、劈压比、干密度和导热系数应分别符合表4.1.2的要求。

表4.1.2保温板的抗压强度、劈压比、干密度和导热系数

强度密度导热系数λ立方体抗压强度（MPa）平均干密度

等级级别[W/（m·K）]劈压比（kg/m3）

平均值单组最小值

A1.5B03≤0.08≥1.5≥1.2≤300

≥0.16

A2.5B04≤0.09≥2.5≥2.0≤400

4.1.3高性能砌块和保温板的干燥收缩值、抗冻性应符合表4.1.3的要求。

表4.1.3高性能砌块和保温板的干燥收缩值、抗冻性

项目单位指标

标准法≤0.30

干燥收缩值mm/m

快速法≤0.50

质量损失%≤5.0

抗冻性

冻后强度MPa大于表4.1.1、表4.1.2中立方体抗压强度平均值的80%

4.1.4高性能砌块和保温板的常用规格尺寸见附录A，其尺寸偏差和外观质量应符合表4.1.4的要求。

表4.1.4高性能砌块和保温板尺寸偏差和外观

项目指标

长度l-2～0

尺寸允许偏差（mm）厚（宽）度b±1

高度h±1

最小尺寸不得大于（mm）0

缺棱掉角最大尺寸不得大于（mm）0

大于以上尺寸的缺棱掉角个数，不多于（个）0

裂纹长度任一面上的裂纹长度不得大于裂纹方向尺寸的0

5

DB42/T743-2016

大于以上尺寸的裂纹条数，不多于（条）0

平面弯曲不允许

表面疏松、层裂不允许

表面油污、残渣不允许

4.1.5高性能砌块和保温板的表面均应为机械切割面，且不得有切割附着屑。

4.2专用配套材料

4.2.1粘结剂分为Ma5和Ma7.5两个强度等级，其技术性能指标应符合表4.2.1的要求。

表4.2.1粘结剂技术性能指标

性能指标

项目检测方法

Ma5Ma7.5

抗压强度（MPa）≥5.0≥7.5

GB/T17671

压折比≤3.0

外观粉体均匀、无结块目测

保水率（%）≥99JGJ/T70

可操作时间（h）1.5～4GB/T299
