GB/T 26395-2024 水性烟包凹印油墨

ICS87080

CCSY.44

中华人民共和国国家标准

GB/T26395—2024

代替GB/T26395—2011

水性烟包凹印油墨

Waterbasedgravureinkforcigarettepacking

2024-03-15发布2024-10-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T26395—2024

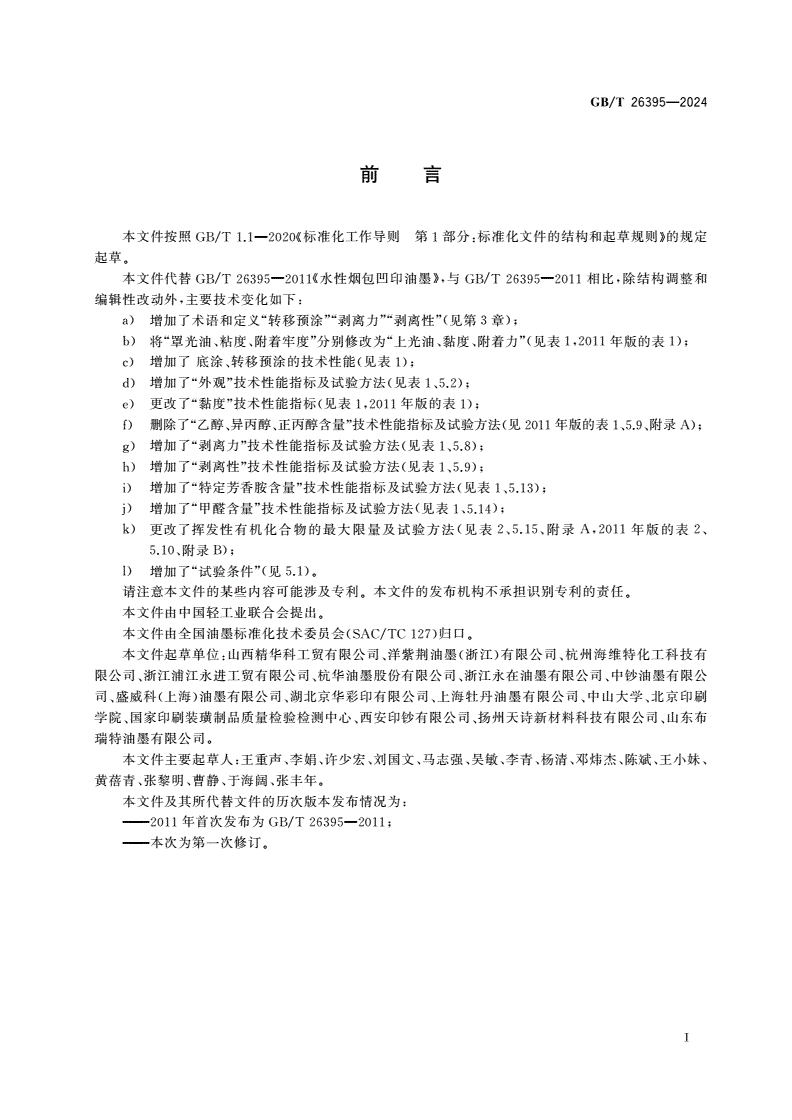

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替水性烟包凹印油墨与相比除结构调整和

GB/T26395—2011《》,GB/T26395—2011,

编辑性改动外主要技术变化如下

,:

增加了术语和定义转移预涂剥离力剥离性见第章

a)“”“”“”(3);

将罩光油粘度附着牢度分别修改为上光油黏度附着力见表年版的表

b)“、、”“、、”(1,20111);

增加了底涂转移预涂的技术性能见表

c)、(1);

增加了外观技术性能指标及试验方法见表

d)“”(1、5.2);

更改了黏度技术性能指标见表年版的表

e)“”(1,20111);

删除了乙醇异丙醇正丙醇含量技术性能指标及试验方法见年版的表附录

f)“、、”(20111、5.9、A);

增加了剥离力技术性能指标及试验方法见表

g)“”(1、5.8);

增加了剥离性技术性能指标及试验方法见表

h)“”(1、5.9);

增加了特定芳香胺含量技术性能指标及试验方法见表

i)“”(1、5.13);

增加了甲醛含量技术性能指标及试验方法见表

j)“”(1、5.14);

更改了挥发性有机化合物的最大限量及试验方法见表附录年版的表

k)(2、5.15、A,20112、

附录

5.10、B);

增加了试验条件见

l)“”(5.1)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国轻工业联合会提出

。

本文件由全国油墨标准化技术委员会归口

(SAC/TC127)。

本文件起草单位山西精华科工贸有限公司洋紫荆油墨浙江有限公司杭州海维特化工科技有

:、()、

限公司浙江浦江永进工贸有限公司杭华油墨股份有限公司浙江永在油墨有限公司中钞油墨有限公

、、、、

司盛威科上海油墨有限公司湖北京华彩印有限公司上海牡丹油墨有限公司中山大学北京印刷

、()、、、、

学院国家印刷装璜制品质量检验检测中心西安印钞有限公司扬州天诗新材料科技有限公司山东布

、、、、

瑞特油墨有限公司

。

本文件主要起草人王重声李娟许少宏刘国文马志强吴敏李青杨清邓炜杰陈斌王小妹

:、、、、、、、、、、、

黄蓓青张黎明曹静于海阔张丰年

、、、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为

———2011GB/T26395—2011;

本次为第一次修订

———。

Ⅰ

GB/T26395—2024

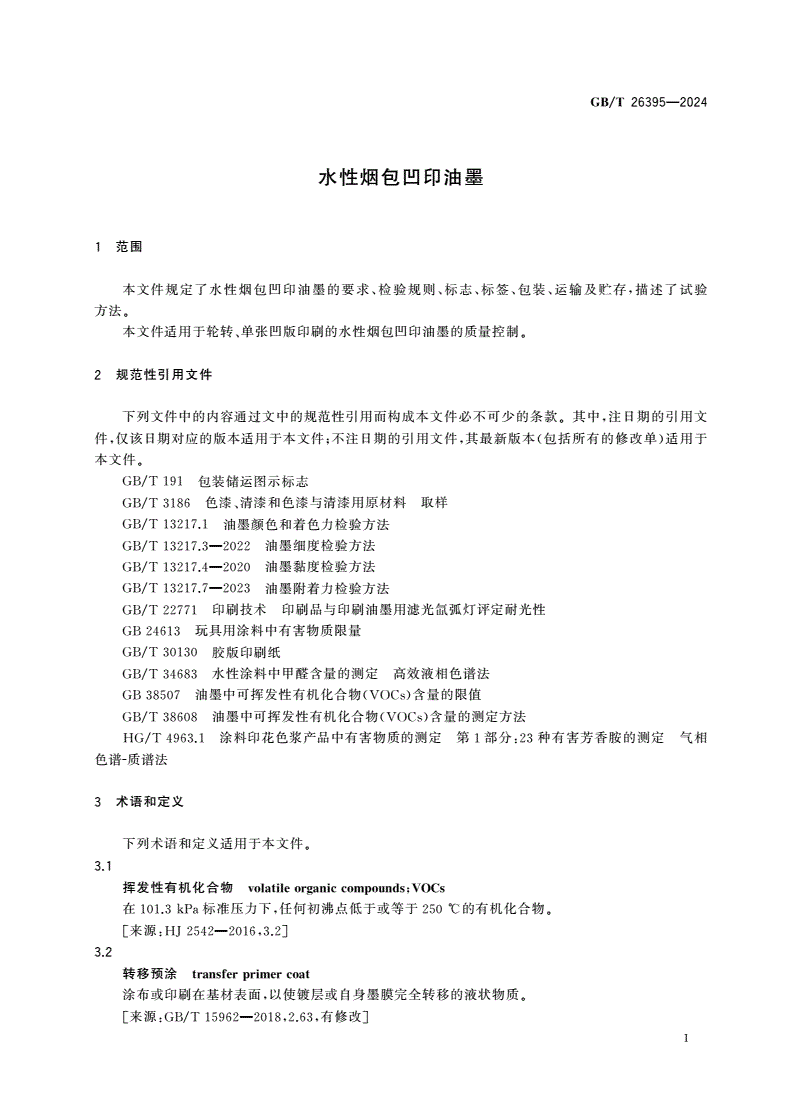

水性烟包凹印油墨

1范围

本文件规定了水性烟包凹印油墨的要求检验规则标志标签包装运输及贮存描述了试验

、、、、、,

方法

。

本文件适用于轮转单张凹版印刷的水性烟包凹印油墨的质量控制

、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

包装储运图示标志

GB/T191

色漆清漆和色漆与清漆用原材料取样

GB/T3186、

油墨颜色和着色力检验方法

GB/T13217.1

油墨细度检验方法

GB/T13217.3—2022

油墨黏度检验方法

GB/T13217.4—2020

油墨附着力检验方法

GB/T13217.7—2023

印刷技术印刷品与印刷油墨用滤光氙弧灯评定耐光性

GB/T22771

玩具用涂料中有害物质限量

GB24613

胶版印刷纸

GB/T30130

水性涂料中甲醛含量的测定高效液相色谱法

GB/T34683

油墨中可挥发性有机化合物含量的限值

GB38507(VOCs)

油墨中可挥发性有机化合物含量的测定方法

GB/T38608(VOCs)

涂料印花色浆产品中有害物质的测定第部分种有害芳香胺的测定气相

HG/T4963.11:23

色谱质谱法

-

3术语和定义

下列术语和定义适用于本文件

。

31

.

挥发性有机化合物volatileorganiccompoundsVOCs

;

在标准压力下任何初沸点低于或等于的有机化合物

101.3kPa,250℃。

来源

[:HJ2542—2016,3.2]

32

.

转移预涂transferprimercoat

涂布或印刷在基材表面以使镀层或自身墨膜完全转移的液状物质

,。

来源有修改

[:GB/T15962—2018,2.63,]

1

GB/T26395—2024

33

.

剥离力peel

转移预涂被胶带从承印基材上剥离所需要的力

。

34

.

剥离性peeling

转移预涂在承印基材上被剥离后墨膜表现出的状态

。

4要求

41技术性能

.

产品各项技术性能要求应符合表的规定

1。

表1技术性能

项目油墨上光油冲淡剂调金油底涂转移预涂

外观颜色一致的均匀流体无结皮无结块无明显沉淀

,,,

颜色级

/≥4—————

细度

/μm≤20—————

黏度察恩杯

/(s/2#)17~7025~7014~6020~7014~6014~60

着色力

/%95~105—————

附着力

/%≥90≥90≥90≥90≥90—

剥离力

/(N/25.4mm)—————≤0.2

起剥时稍有力墨膜

、

边缘齐整不尖锐有

、

剥离性的小带

—————1mm~3mm

边基材上无残留

、、

抻拉后裂纹不细碎

耐光级

/≥4—————

耐热性

/℃≥120≥150≥120≥120≥120≥140

耐摩擦性次

/—≥200————

用于条与盒b

特定芳香≤50—————

胺含量a用于接装纸

/不应检出

和内衬纸c—————

(mg/kg)

甲醛含量

/(mg/kg)≤50

a特定芳香胺指邻甲苯胺二甲基苯胺二甲基苯胺邻氨基苯甲醚对氯苯胺三甲基苯胺甲

、2,4-、2,6-、、、2,4,5-、2-

氧基甲基苯胺氯邻甲苯胺二氨基甲苯二氨基苯甲醚萘胺氨基联苯氨基硝基甲苯

-5-、4-、2,4-、2,4-、2-、4-、2--4-、

二氨基二苯醚二氨基二苯甲烷联苯胺二甲基二氨基二苯甲烷二甲基联苯
