GB 10408.9-2001 入侵探测器 第9部分：室内用被动式玻璃破碎探测器

Gs10408.9-2001

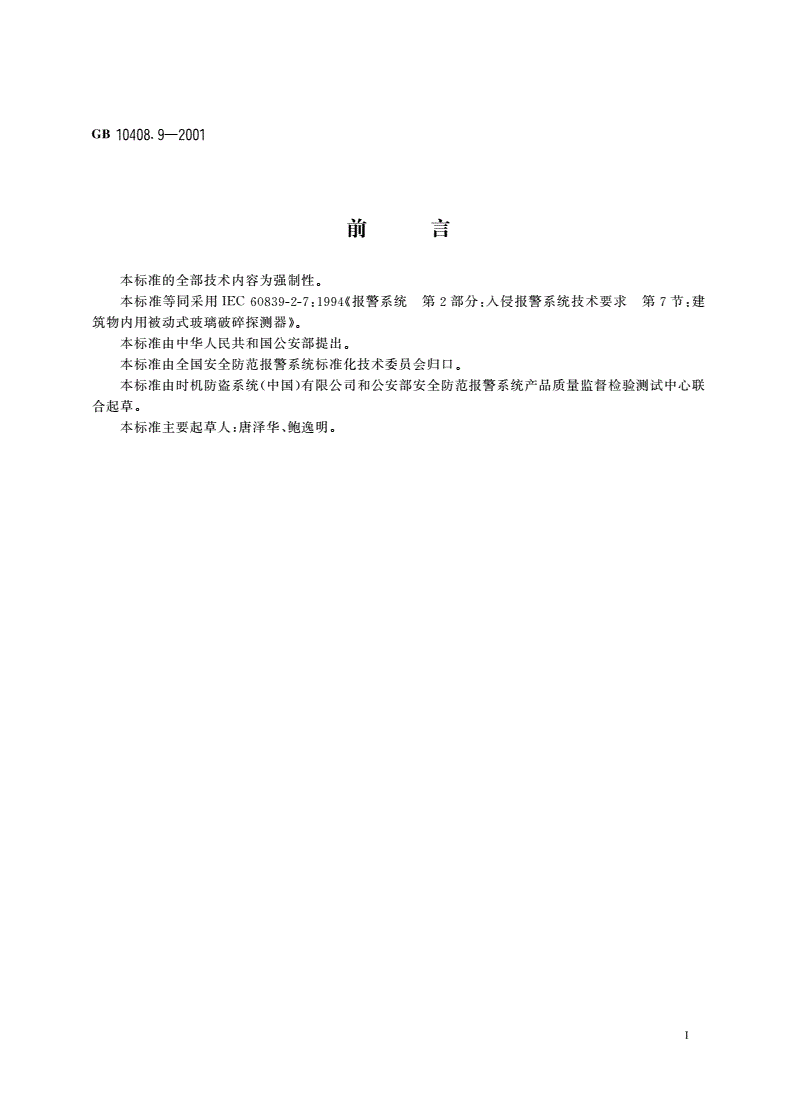

前言

本标准的全部技术内容为强制性。

本标准等同采用IEC60839-2-7:1994《报警系统第2部分:人侵报警系统技术要求第7节:建

筑物内用被动式玻璃破碎探测器》。

本标准由中华人民共和国公安部提出。

本标准由全国安全防范报警系统标准化技术委员会归口。

本标准由时机防盗系统〔中国)有限公司和公安部安全防范报警系统产品质量监督检验测试中心联

合起草

本标准主要起草人:唐泽华、鲍逸明。

GB10408.9--2001

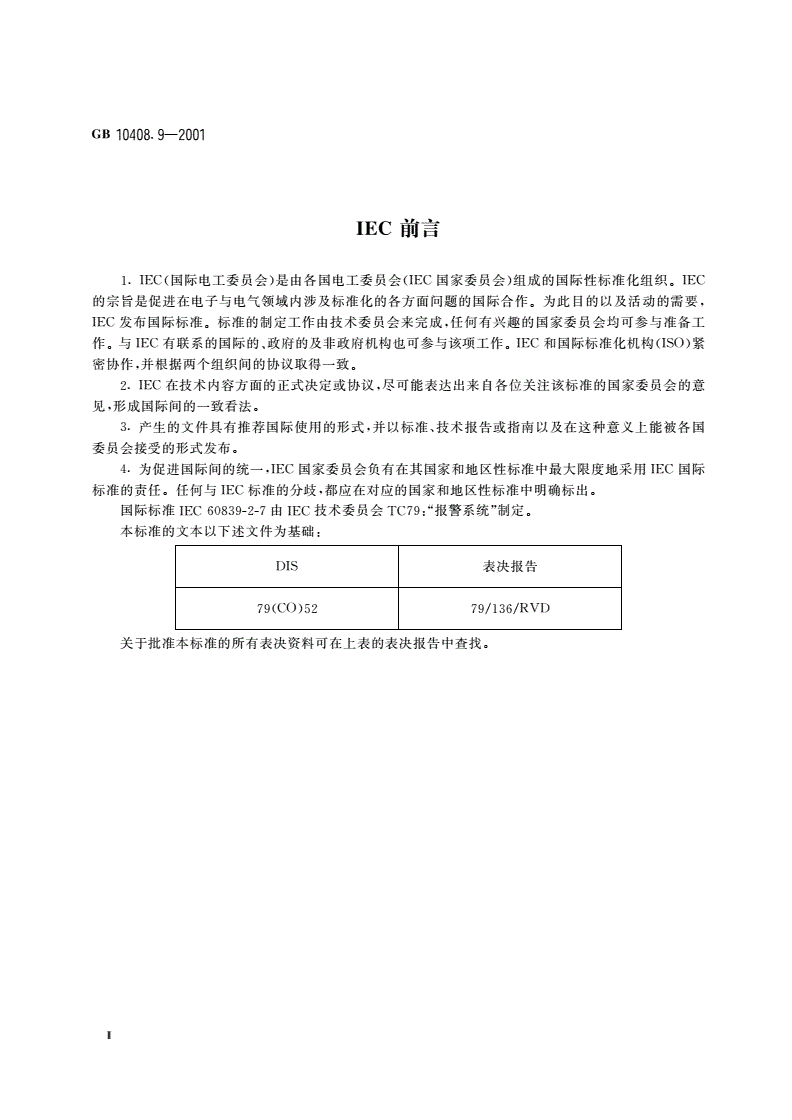

IEC前言

I.怅(’(!司际电工_委员会)是由各国电工委员会((IEC国家委员会)组成的国际性标准化组织。IEC

的宗旨是促进在电子与电气领域内涉及标准化的各方面问题的国际合作。为此目的以及活动的需要。

IEC发布国际标准。标准的制定I_作由技术委员会来完成，任何有兴趣的国家委员会均可参与准备工

作。与IEC有联系的国际的、政府的及非政府机构也可参与该项工作。IEC和国际标准化机构((ISO)紧

密协作，并根据两个组织间的协议取得一致。

2.IEC在技术内容方面的正式决定或协议，尽可能表达出来自各位关注该标准的国家委员会的意

见。形成国际间的致看法

3.产生的文件具有推荐ICI际使用的形式，并以标准、技术报告或指南以及在这种意义上能被各国

委员会接受的形式发布

4.为促进国际间的统.花C国家委员会负有在其国家和地区性标准中最大限度地采用]1EC国际

标准的责任。任何与IEC标准的分歧，都应在对应的国家和地区性标准中明确标出。

国际标准IEC608392-7山IEC技术委员会’I'C79,`’报警系统”制定。

本标准的文本以下述文件为基础:

r)I5表决报告

7〔)((())5279/136/RVD

关于批准本标准的所有表决资料可在上表的表决报告中查找。

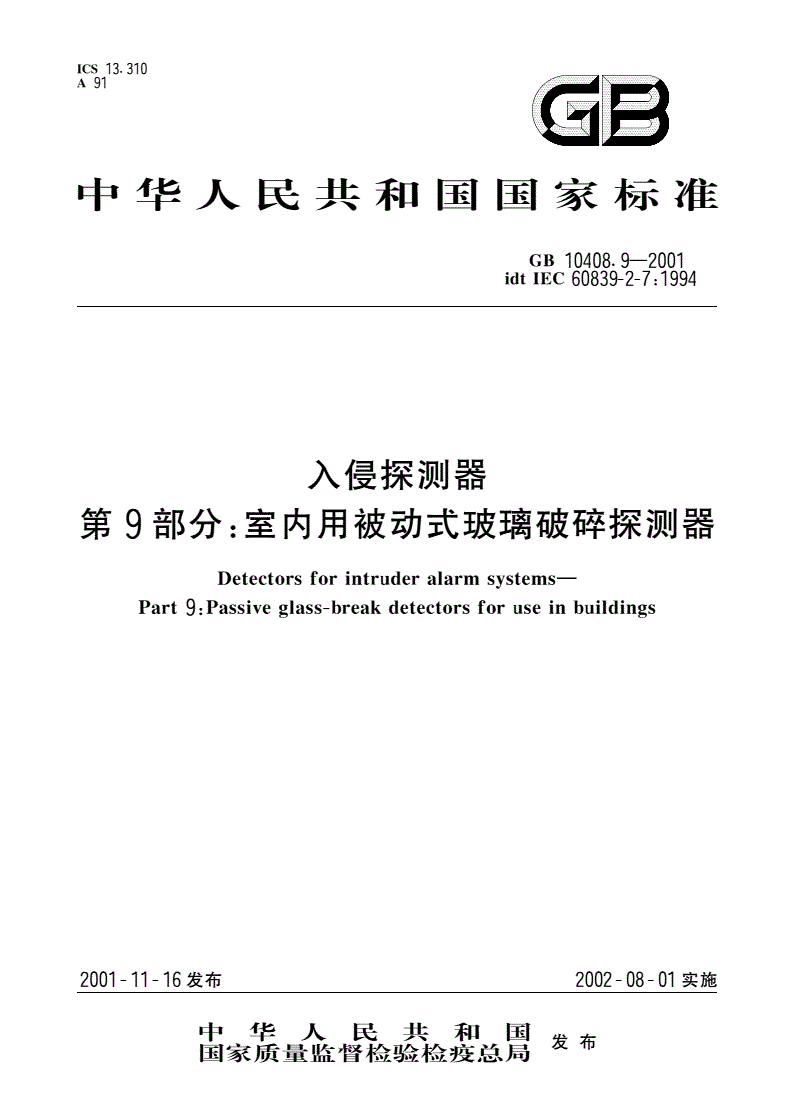

中华人民共和国国家标准

入侵探测器

第9部分:室内用被动式玻璃破碎探测器GB10408.9-2001

idt1EC60839-2-7:1994

Detectorsforintruderalarmsystems-

Part9:Passiveglass-breakdetectorsforuseinbuildings

范围

本标准规定r用于建筑物内入侵报警系统中，使用压电传感器的被动式玻璃破碎探测器的特殊要

求和试验方法。

本标准是GB10408.1《人侵探测器第1部分:通用要求》(idtIEC60839-2-2《人侵报警系统探测

器技术要求通用要求》)的补充。本标准应与IEC60839-1-1《报警系统第1部分:通用技术要求第

1P:总则》结合使用。

本标准适用于在标准玻璃或平板玻璃仁安装传感器以探测玻璃破碎的那种探测器

注

1本标准讨论的玻璃破碎探测器可能不适用于以下类型的玻璃钢化玻璃(toughened尽aa,).夹层玻璃(laminated

gla_a).塑料涂膜玻璃(pla,tic-coatedglass)或夹丝玻璃(wired-gla)

2其他类型的玻璃破碎探测器将在另外的标准中涉及

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修询，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/丁2423.46--1997电上电子产品环境试验第2部分:试验为法试验Ef:撞击，摆锤

(id门EC60068-2-62:1993)

GI310408.1200(，入侵探测器第1部分通用要求(idtIEC60839-2-2:1987)

IEC60068-1:1998电I_电子产品环境试验第1部分:总则和导则

IEC60801-3:1984!业流程测控设备的电磁兼容性，第3部分:电磁场辐射要求

IEC608391-1:1988报警系统，第I部分:通用技术要求，第1节:总则

工EC60839-1-3:1988报警系统，第1部分:通用技术要求，第3节:报警系统环境试验

3定义

除r在工EC60839-I1和GB10408.1中给出的定义外，本标准还采用下列定义

3.1破碎break

对某块玻璃实施冲撞.}F致玻璃碎裂并在玻璃上留下一个孔洞(或裂缝)，这种结果称为破碎

3.2被动式玻璃破碎探测器passiveglass-breakdetector

专指一种探测器，其传感器被安装在玻璃表面卜，它能对玻璃破碎时通过玻璃传送的冲击波做出

响应。

中华人民共和国国家质f监督检验检疫总局2001一11一16批准2002一08-01实施

GB10408.9一2001

泪:对于使川服电传感器的被动式玻璃破碎探测器，其传感器通过一种粘合剂粘接在玻璃表而1

3.3探测范围detectioncoverage

玻璃L能够可靠探测到玻璃破碎信号的区域。

3.4探测即离detectionrange

在给定方向土_从传感器到探测范围边界的距离

4一般要求

被动式玻璃破碎探测器山个(或多个)传感器和一个信号处理器构成

对于传感器和信号处理器装在同一个外壳里的被动式玻璃破碎探测器，本标准将其看作是一个传

感器。对丁传感器和信号处理器相互独立封装的玻璃破碎探侧器，其信息处理器还必须满足

(B10408.1的要求。

为避免因正常撞击而发’!二误报，被动式玻璃破碎探测器的灵敏度应受到限制，但是这种探测器仍有

可能对某些蓄意制造误报的企图作出反应〕探测器的灵敏度受到限制意味着这种类型的探测器只能用

于探测玻璃破碎，而不适合于探测其他形式的对玻璃的攻击，譬如用玻璃刀割划玻璃

由于玻璃破碎这种状态的不确定性和多变性，不可能对被动式玻璃破碎探测器的性能加以精确的

限定，因此本标准规定了一种基于统计学的试验方法用于验证探测距离

由于玻璃破碎产生的信号的多变性，使得这种试验也仅仅只能被看作是一种粗略的性能试验

5技术要求

5.1功能要求

5.1.1信号处理

当按照6.3.1和6.3.2规定的试验方法进行评定时，对于发生在其探测范围内的玻璃破碎，探测器

应产生报警状态。

探测器的再现性要求其灵敏度的变化范围不应超过2:to

探测器在受到下述因素影响但玻璃井未破碎时，不应产生报警状态:

碰撞探测器;

对玻璃软冲击;

对玻璃硬冲击;

对玻璃投掷石F

5.1.2灵敏度调整

无附加要求。

5.1.3电源电仄

在电源电压变化范围达到标称值士25%的情况下，探测器应能满足本标准的要求。

5.1.4防拆探测

对任何可以打开的外壳均应设置防拆探测装置。

5.1.5防破坏保护

除防拆报警外，当对玻璃外侧施加磁场时，探测器既不应产生报警状态，也不应妨碍探测器的正常

运作。

5门.6电缆保护

当传感器与处理器相勺_独立封装时，两者之问的连接电缆应被视为探测器的个部分，应对电缆线

实施电监测措施如果所有导线中任何根断路或短路，妨碍处理器接收报警信息或防拆报警时，处理

器自身应在10、之内产生报警状态

5.2环境适应性

CB10408.9一2001

当按照GB10408.t2000中7.2的规定对传感器进行试验时，需要补充如下修正试验后，传感

器应能满足其性能指标的要求。

I热:+70C16h

低温:10(]{‘h

在一IOC一一25(的低温条件下，传感器不应产生误报警

泞:并不要求探测器ti这个rd}度范围内满足其性能指标的要求

按照出厂说明书的要求安装在玻璃表面的传感器，当其在高湿度的条件下经受了-]()C'-+40(

的温度循环后，应能满足其性能指标的要求

5.3安全性

除符合
