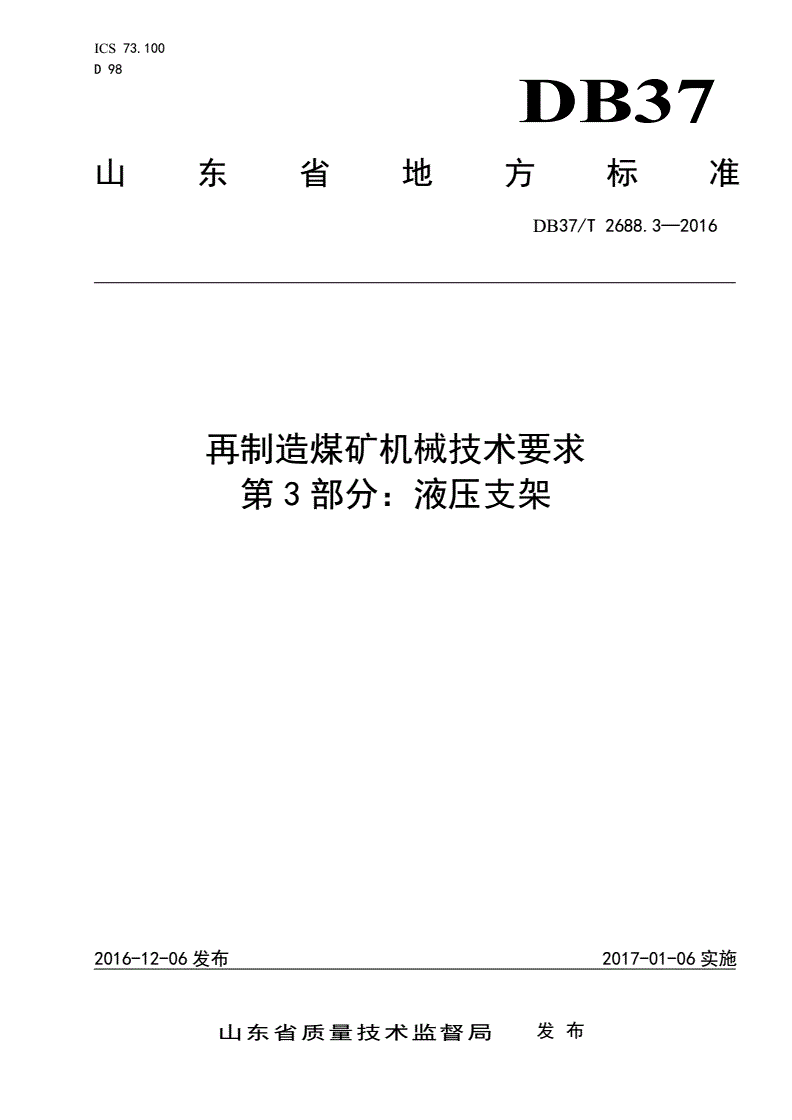

DB37/T 2688.3-2016 再制造煤矿机械技术要求 第3部分：液压支架

ICS73.100

D98

DB37

山东省地方标准

DB37/T2688.3—2016

再制造煤矿机械技术要求

第3部分：液压支架

2016-12-06发布2017-01-06实施

山东省质量技术监督局发布

DB37/T2688.3—2016

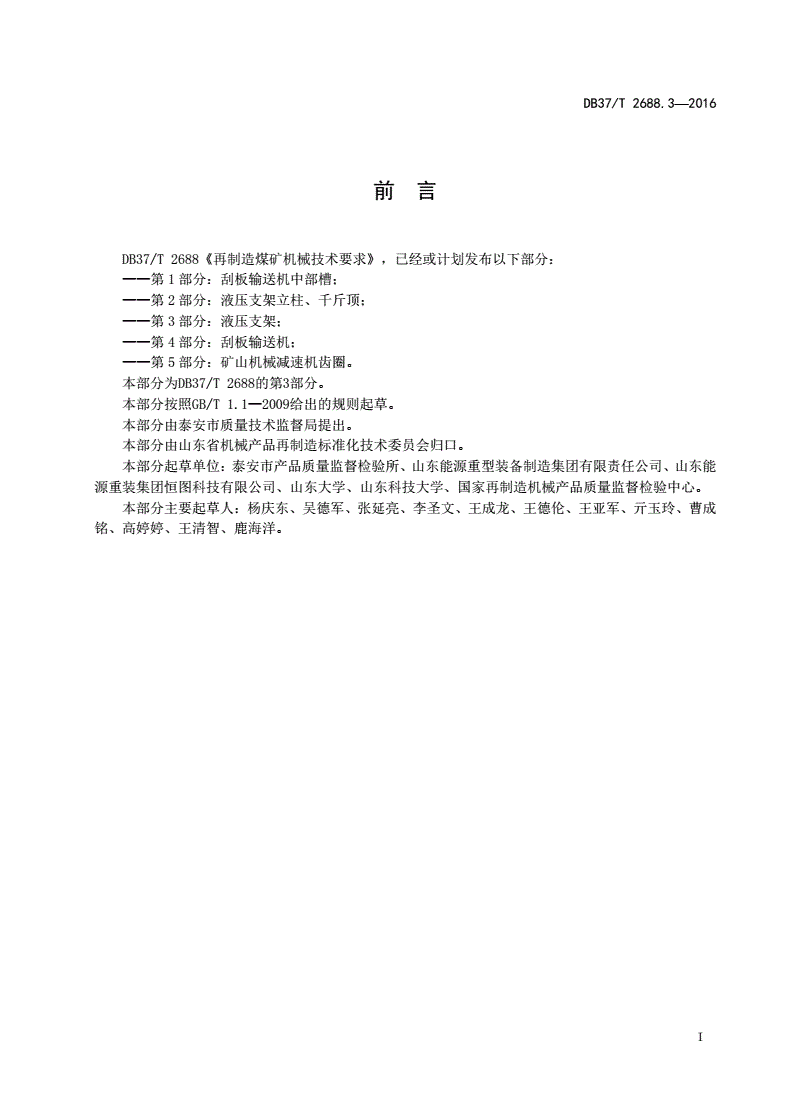

前言

DB37/T2688《再制造煤矿机械技术要求》，已经或计划发布以下部分：

——第1部分：刮板输送机中部槽；

——第2部分：液压支架立柱、千斤顶；

——第3部分：液压支架；

——第4部分：刮板输送机；

——第5部分：矿山机械减速机齿圈。

本部分为DB37/T2688的第3部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由泰安市质量技术监督局提出。

本部分由山东省机械产品再制造标准化技术委员会归口。

本部分起草单位：泰安市产品质量监督检验所、山东能源重型装备制造集团有限责任公司、山东能

源重装集团恒图科技有限公司、山东大学、山东科技大学、国家再制造机械产品质量监督检验中心。

本部分主要起草人：杨庆东、吴德军、张延亮、李圣文、王成龙、王德伦、王亚军、亓玉玲、曹成

铭、高婷婷、王清智、鹿海洋。

I

DB37/T2688.3—2016

再制造煤矿机械技术要求第3部分：液压支架

1范围

本标准规定了再制造液压支架的术语和定义、拆解、清洗与分类、零部件评估、要求、检验方法、

检验规则、标志、包装、运输和贮存。

本标准适用于再制造液压支架（以下简称液压支架）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB25974.1—2010煤矿用液压支架第1部分：通用技术条件

GB25974.2煤矿用液压支架第2部分：立柱和千斤顶技术条件

GB25974.3煤矿用液压支架第3部分：液压控制系统及阀

GB/T28619再制造术语

JB/T10375焊接构件振动时效工艺参数选择及技术要求

JB/T5000.3重型机械通用技术条件第3部分：焊接件

JB/T5000.12重型机械通用技术条件第12部分：涂装

MT/T459煤矿机械用液压元件通用技术条件

MT/T587液压支架结构件制造技术条件

DB37/T2688.2再制造煤矿机械技术要求第2部分：液压支架立柱、千斤顶

3术语和定义

GB/T28619界定的术语和定义适用于本文件。

4拆解、清洗与分类

4.1拆解

4.1.1将液压支架表面的污物清理干净。

4.1.2根据液压支架的装配图纸及使用说明书要求，按由上到下、由外及内的拆解顺序，将液压支架

分解成结构件、立柱千斤顶、装配直属件、液压元件四大类。

4.1.3需要敲击拆解的零件（如销轴），须垫以木质垫块或软金属物，可用铜锤进行敲击，不可直接

用钢制榔头击打零件进行拆解。

4.1.4锈蚀严重、用敲击无法拆卸的零部件，经技术人员鉴定认可后，进行破坏性拆解，同时应尽量

使价值较高、制造难度较大的零部件免受影响。

4.1.5对精度要求较高的零件，要放入专用的工位器具内，以备清洗。

1
