DB33/T 2384-2021 泡沫温拌沥青混合料施工技术规范

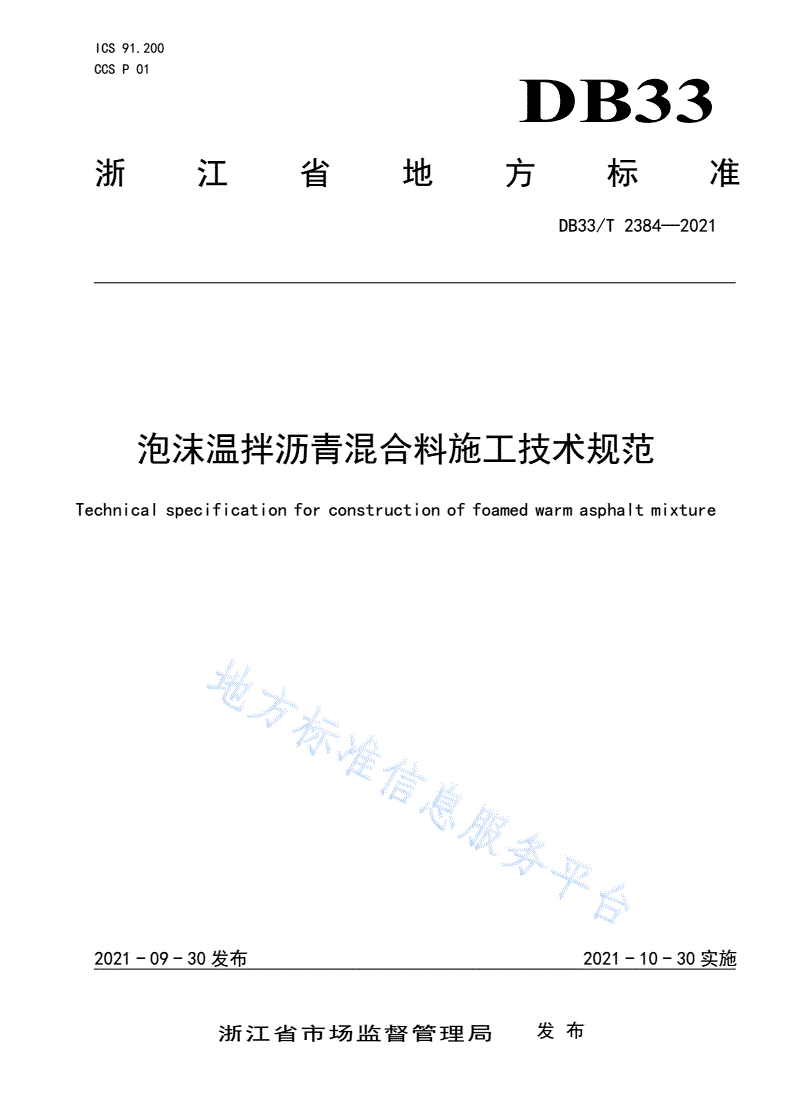

ICS91.200

CCSP01

DB33

浙江省地方标准

DB33/T2384—2021

泡沫温拌沥青混合料施工技术规范

Technicalspecificationforconstructionoffoamedwarmasphaltmixture

2021-09-30发布2021-10-30实施

浙江省市场监督管理局发布

DB33/T2384—2021

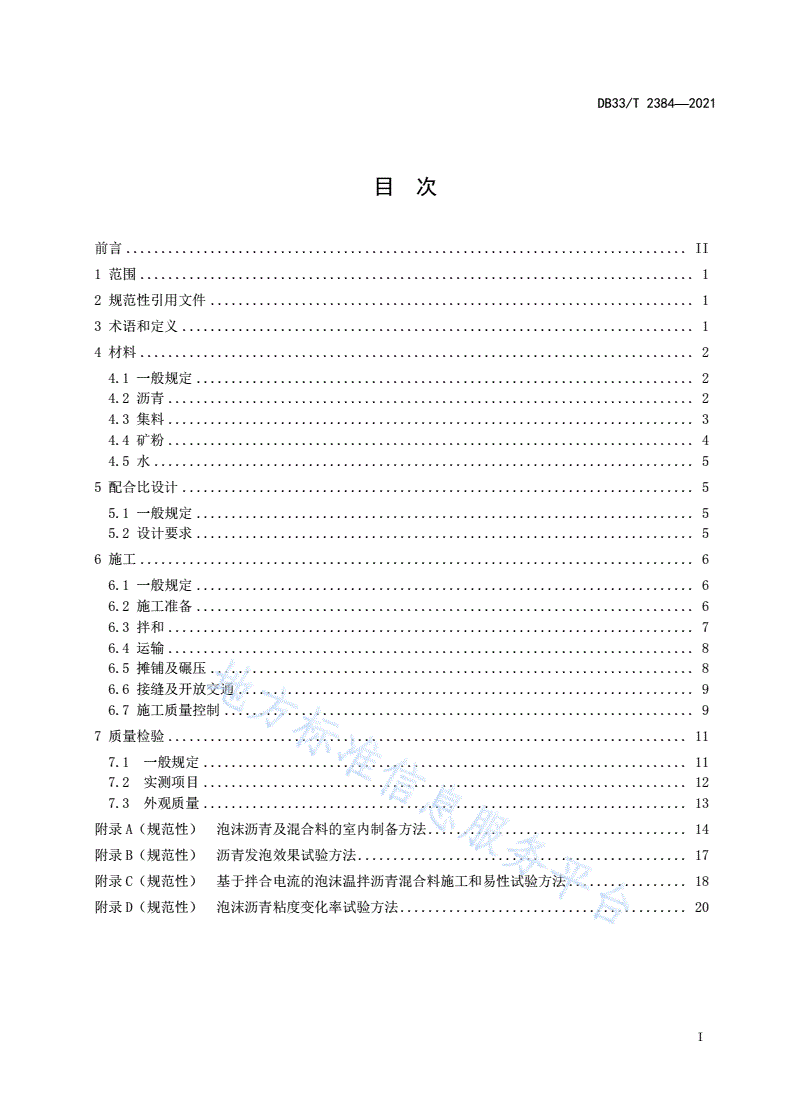

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4材料...............................................................................2

4.1一般规定.......................................................................2

4.2沥青...........................................................................2

4.3集料...........................................................................3

4.4矿粉...........................................................................4

4.5水.............................................................................5

5配合比设计.........................................................................5

5.1一般规定.......................................................................5

5.2设计要求.......................................................................5

6施工...............................................................................6

6.1一般规定.......................................................................6

6.2施工准备.......................................................................6

6.3拌和...........................................................................7

6.4运输...........................................................................8

6.5摊铺及碾压.....................................................................8

6.6接缝及开放交通.................................................................9

6.7施工质量控制...................................................................9

7质量检验..........................................................................11

7.1一般规定.....................................................................11

7.2实测项目.....................................................................12

7.3外观质量.....................................................................13

附录A（规范性）泡沫沥青及混合料的室内制备方法.....................................14

附录B（规范性）沥青发泡效果试验方法...............................................17

附录C（规范性）基于拌合电流的泡沫温拌沥青混合料施工和易性试验方法.................18

附录D（规范性）泡沫沥青粘度变化率试验方法.........................................20

I

DB33/T2384—2021

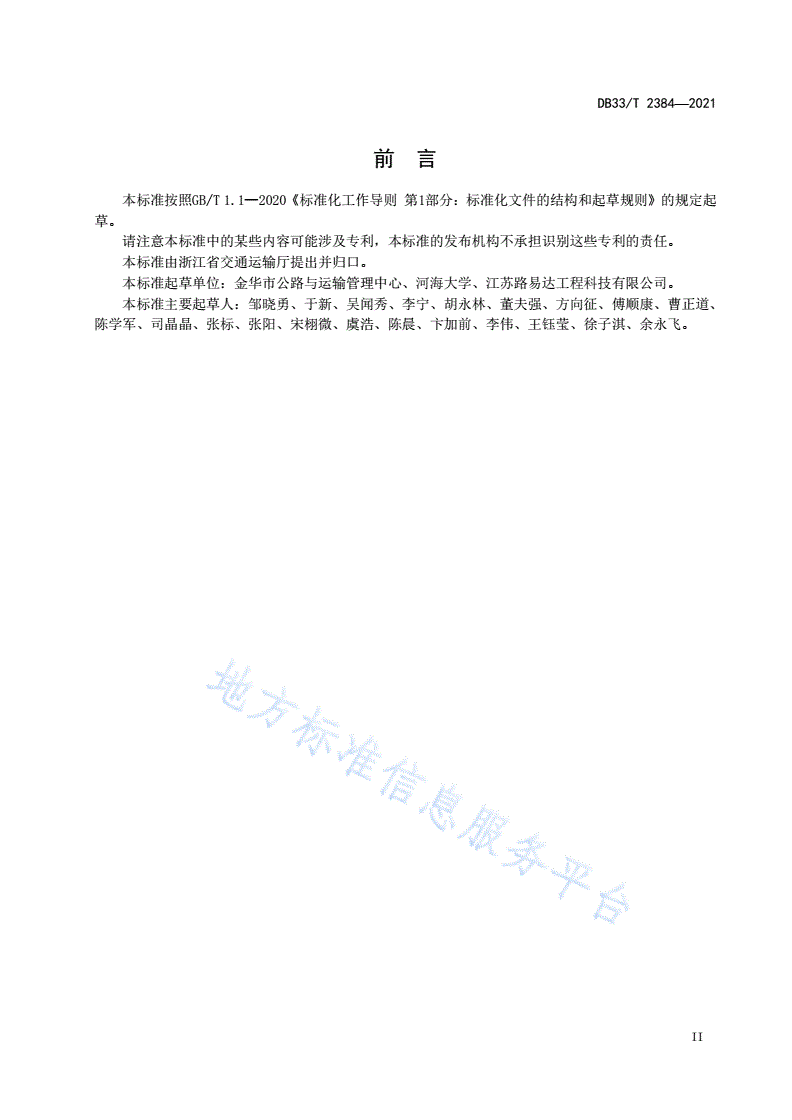

前言

本标准按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本标准中的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。

本标准由浙江省交通运输厅提出并归口。

本标准起草单位：金华市公路与运输管理中心、河海大学、江苏路易达工程科技有限公司。

本标准主要起草人：邹晓勇、于新、吴闻秀、李宁、胡永林、董夫强、方向征、傅顺康、曹正道、

陈学军、司晶晶、张标、张阳、宋栩微、虞浩、陈晨、卞加前、李伟、王钰莹、徐子淇、余永飞。

II

DB33/T2384—2021

泡沫温拌沥青混合料施工技术规范

1范围

本标准规定了泡沫温拌沥青混合料的材料、配合比设计、施工及质量检验等技术要求。

本标准适用于公路工程中泡沫温拌沥青混合料的设计、施工及质量检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

标准。

JTGE20—2011公路工程沥青及沥青混合料试验规程

JTGE42—2005公路工程集料试验规程

JTGE60—2019公路路基路面现场测试规程

JTGF40—2004公路沥青路面施工技术规范

JTGF80/1—2017公路工程质量检验评定标准第一册土建工程

JTG/T5521—2019公路沥青路面再生技术规范

DB33/T896—2013高等级公路沥青路面设计规范

3术语和定义

下列术语和定义适用于本标准。

3.1

泡沫沥青foamedasphalt

将热沥青和水在专用的发泡装置内混合、膨胀，形成含有大量均匀分散气泡的沥青材料。

[来源:JTG/T5521—2019，2.1.12]

3.2

泡沫沥青粘度变化率viscositychangerateoffoamedasphalt

沥青发泡后粘度的变化量与发泡前的粘度比值。

3.3

泡沫温拌沥青混合料foamedwarmasphaltmixture

泡沫沥青作为胶结料，并使用温拌施工工艺，与同类型热拌沥青混合料相比，可降低20℃及以上的

出料温度、摊铺温度，达到集料均匀拌和的目的，并能保证沥青路面路用性能的混合料。

1

DB33/T2384—2021

4材料

4.1一般规定

4.1.1各种材料运至现场后应按JTGF40规定取样进行质量检验，经检测合格后方可使用，不应以供

应商提供的检测报告或商检报告替代现场检测。

4.1.2集料粒径规格以方孔筛为准，不同料源、品种、规格的集料应分区隔离堆放，不应混杂。各种

集料和矿粉的存放应采取防雨和场地硬化等措施。

4.2沥青

发泡沥青宜采用A级70号道路石油沥青和SBS（苯乙烯-丁二烯-苯乙烯聚合物）改性沥青，其技术要

求应符合表1和表2规定。

表1A级70号道路石油沥青技术要求

技术要求

技术指标单位试验方法

高速公路及

二级及以下公路

一级公路

JTGE20—2011

针入度（25℃，100g，5s）0.1mm60～8060～80

T0604

延度（5cm/min，15℃），≥cm100100JTGE20—2011

延度（5cm/min，10℃），≥cm2020T0605

JTGE20—2011

软化点（环球法），≥℃4646

T0606

JTGE20—2011

溶解度（三氯乙烯），≥%99.599.5

T0607

JTGE20—2011

针入度指数PI--1.3～+1.0-1.5～+1.0

T0604

薄膜加热试验JTGE20—2011

质量变化，≤%±0.6±0.8

163℃，5hT0609或T0610

JTGE20—2011

针入度比（25℃），≥%6561

薄膜加热试验T0604

163℃，5hJTGE20—2011

残留延度（10℃），≥cm66

T0605

JTGE20—2011

闪点（COC），≥℃260260

T0611

JTGE20—2011

蜡含量（蒸馏法），≥%22.2

T0615

JTGE20—2011

密度（15℃），≥g/cm31.01-

T0603

JTGE20—2011

动力粘度（60℃），≥Pa·s180180

T0620

表2SBS改性沥青技术要求

技术要求

技术指标单位试验方法

高速公路及

二级及以下公路

一级公路

JTGE20—2011

针入度（25℃，100g，5s）0.1mm40～7040～70

T0604

2

DB33/T2384—2021

表2SBS改性沥青技术要求（续）

技术要求

技术指标单位试验方法

高速公路及

二级及以下公路

一级公路

JTGE20—2011

针入度指数PI--0.2～1.0-0.2～1.0

T0604

JTGE20—2011

延度（5cm/min，5℃），≥cm2520

T0605

JTGE20—2011

软化点（环球法），≥℃7060

T0606

JTGE20—2011

运动粘度（135℃），≥Pa·s33

T0625或T0619

JTGE20—2011

闪点（COC），≥℃245245

T0611

JTGE20—2011

溶解度（三氯乙烯），≥%9999

T0607

JTGE20—2011

贮存稳定性离析，48h软化点差，≤℃2.52.5

T0661

JTGE20—2011

弹性恢复（25℃），≥%8075

T0662

旋转薄膜加热JTGE20—2011

质量变化，≤%±0.5±0.5

试验后T0609或T0610

JTGE20—2011

针入度比（25℃），≥%6565

旋转薄膜加热T0604

试验后JTGE20—2011

延度（5cm/min，5℃），≥cm1515

T0605

4.3集料

4.3.1粗集料

应采用石质坚硬、洁净、干燥、无风化、无杂质、近正方体、有棱角的碎石，粒径大于2.36mm，

面层碎石应采用反击式破碎机，以及规定的除尘、整形加工工艺进行轧制，严格限制集料的针片状颗粒

含量和含泥量。高速公路及一级公路的上面层宜采用玄武岩或辉绿岩等符合要求的集料，中下面层宜采

用石灰岩等碱性集料。粗集料的技术要求应符合表3规定。

表3粗集料技术要求

技术要求

技术指标单位高速公路及一级公路二级及以试验方法

上面层其他层次下公路

JTGE42—2005

石料压碎值，≤%202430

T0316

JTGE42—2005

洛杉矶磨耗损失，≤%282835

T0317

JTGE42—2005

表观相对密度，≤-2.62.62.45

T0304

JTGE42—2005

吸水率，≤%2.02.02.0

T0304

JTGE42—2005

坚固性，≤%1212-

T0314

3

DB33/T2384—2021

表3粗集料技术要求（续）

技术要求

技术指标单位高速公路及一级公路二级及以
