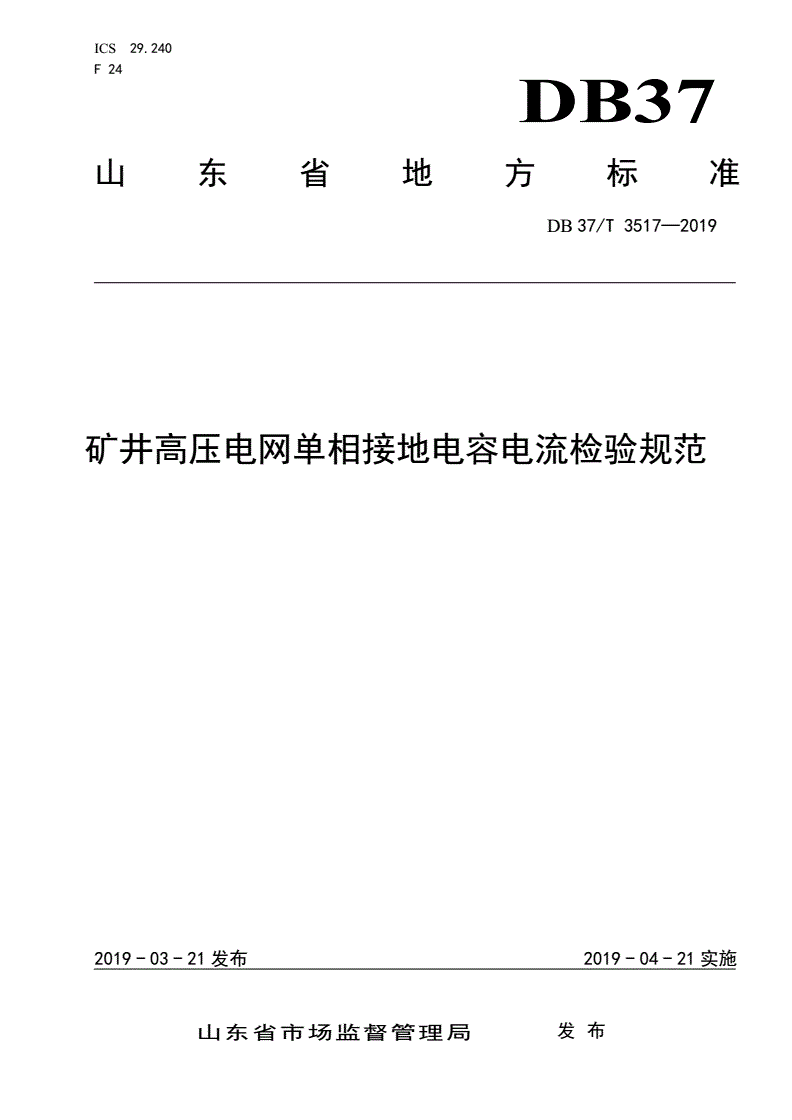

DB37/T 3517-2019 矿井高压电网单相接地电容电流检验规范

ICS29.240

F24

DB37

山东省地方标准

DB37/T3517—2019

矿井高压电网单相接地电容电流检验规范

2019-03-21发布2019-04-21实施

山东省市场监督管理局发布

DB37/T3517—2019

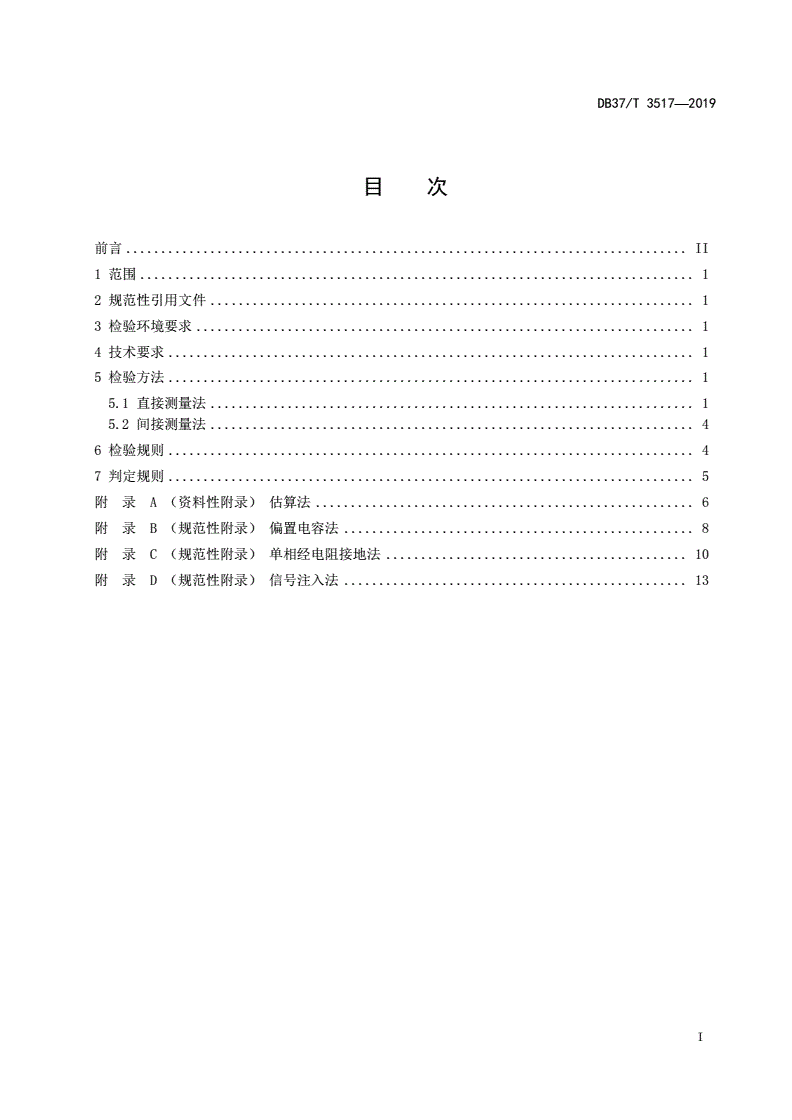

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3检验环境要求.......................................................................1

4技术要求...........................................................................1

5检验方法...........................................................................1

5.1直接测量法.....................................................................1

5.2间接测量法.....................................................................4

6检验规则...........................................................................4

7判定规则...........................................................................5

附录A（资料性附录）估算法......................................................6

附录B（规范性附录）偏置电容法..................................................8

附录C（规范性附录）单相经电阻接地法...........................................10

附录D（规范性附录）信号注入法.................................................13

I

DB37/T3517—2019

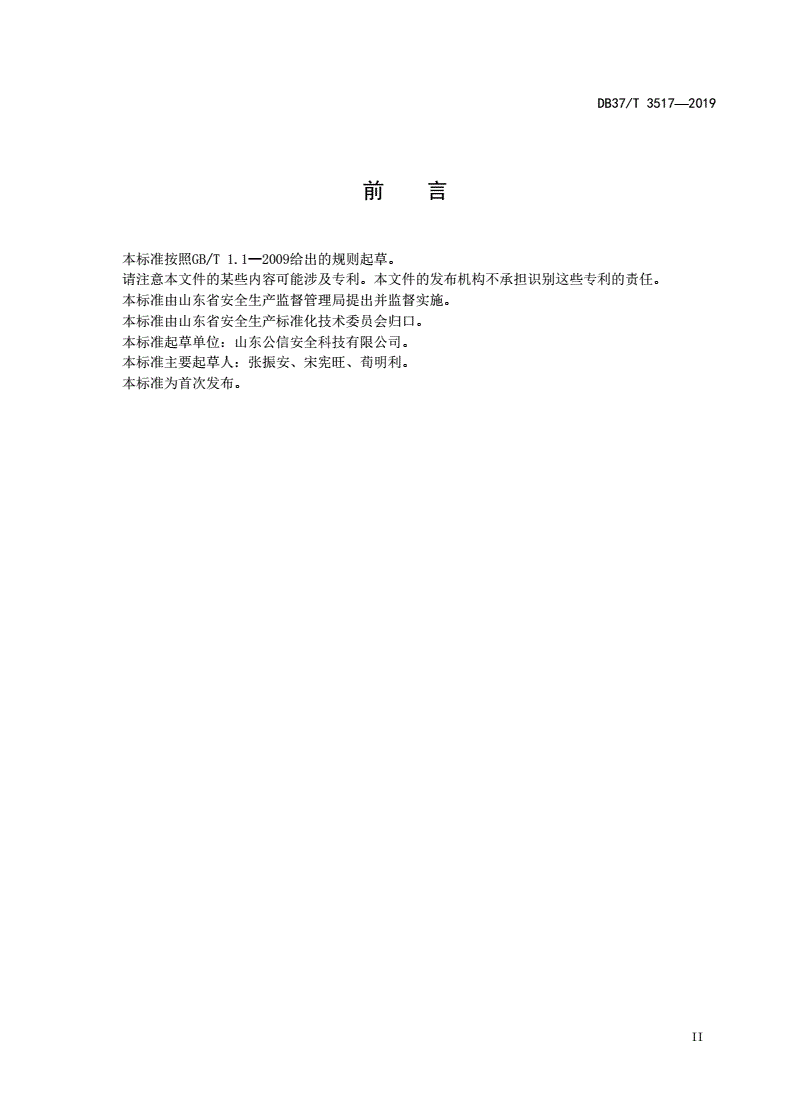

前言

本标准按照GB/T1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由山东省安全生产监督管理局提出并监督实施。

本标准由山东省安全生产标准化技术委员会归口。

本标准起草单位：山东公信安全科技有限公司。

本标准主要起草人：张振安、宋宪旺、荀明利。

本标准为首次发布。

II

DB37/T3517—2019

矿井高压电网单相接地电容电流检验规范

1范围

本标准规定了矿井高压电网单相接地电容电流的检验环境要求、技术要求、检验方法、检验规则和

判定规则。

本标准适用于矿井10kV、6kV等级电网单相接地电容电流的检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

《煤矿安全规程》国家安全生产监督管理总局国家煤矿安全监察局

3检验环境要求

3.1测量应在矿井地面主变电所内进行，环境相对湿度应不高于80%。

3.2测量不应在雨、雾、雪天气进行。

4技术要求

矿井高压电网单相接地电容电流应符合《煤矿安全规程》规定。

5检验方法

5.1直接测量法

5.1.1适用范围

直接测量法即单相金属接地法。该方法适用于无消弧线圈补偿的电网和投入消弧线圈补偿的电网。

5.1.2无消弧线圈补偿的电网

5.1.2.1原理图

无消弧线圈补偿的高压电网单相接地电容电流测量原理图如图1所示。

1

DB37/T3517—2019

元件：

QF——断路器；

TV——测量用电压互感器；

TA1——保护用电流互感器；

TA2——测量用电流互感器；

V——测量用电压表；

A——测量用电流表；

f——测量用频率计。

注：TA1的1、2端子接断路器QF的过流保护。

图1无消弧线圈的电网测量原理图

5.1.2.2测量步骤

测量步骤如下：

a)按图1原理接线；

b)合上断路器QF，读取图1中所示电压表、电流表及频率计的测量数值，读取完毕后立即分开

断路器QF；

c)根据测量数值按公式（1）计算电网额定电压和额定频率时的单相接地电容电流；

d)三相轮流接地测量，结果取最大值。

5.1.2.3注意事项

测量应注意以下事项：

a)测量前应消除系统绝缘缺陷，宜在电气预防性试验合格后进行；

b)应将断路器QF的三相触头串联使用，且应有保护，其保护瞬时动作电流应整定为Ic的4～5

倍；

c)仪表的准确度不低于0.5级，电压、电流互感器准确度不低于1级；

d)应根据现场实际情况制定相应的安全技术措施，其中应包括当开关无法分闸时的备用停电措

施。

5.1.2.4数据处理

从图1中电流表读取的电流值视为电网的单相接地电容电流Ic。

若测量时的电压和频率不是额定值，则应将测得的电流Ic按公式（1）折算到额定电压和额定频率

时的数值：

2

DB37/T3517—2019

.....................................(1)

式中：

ICe——换算至额定电压和频率下的单相接地电容电流，单位为安培（A）；

IC——实测单相接地电容电流，单位为安培（A）；

Ue——额定电压，单位为伏特（V）；

Fe——额定频率，单位为赫兹（Hz）；

Uav——试验时三相线电压的平均值，单位为伏特（V）；

f——试验时实测频率，单位为赫兹（Hz）。

5.1.3投入消弧线圈的电网

5.1.3.1原理图

中性点投入消弧线圈时，电网单相接地电容电流测量原理图如图2所示。
