DB37/T 3223-2018 视频监控系统防雷设计规范

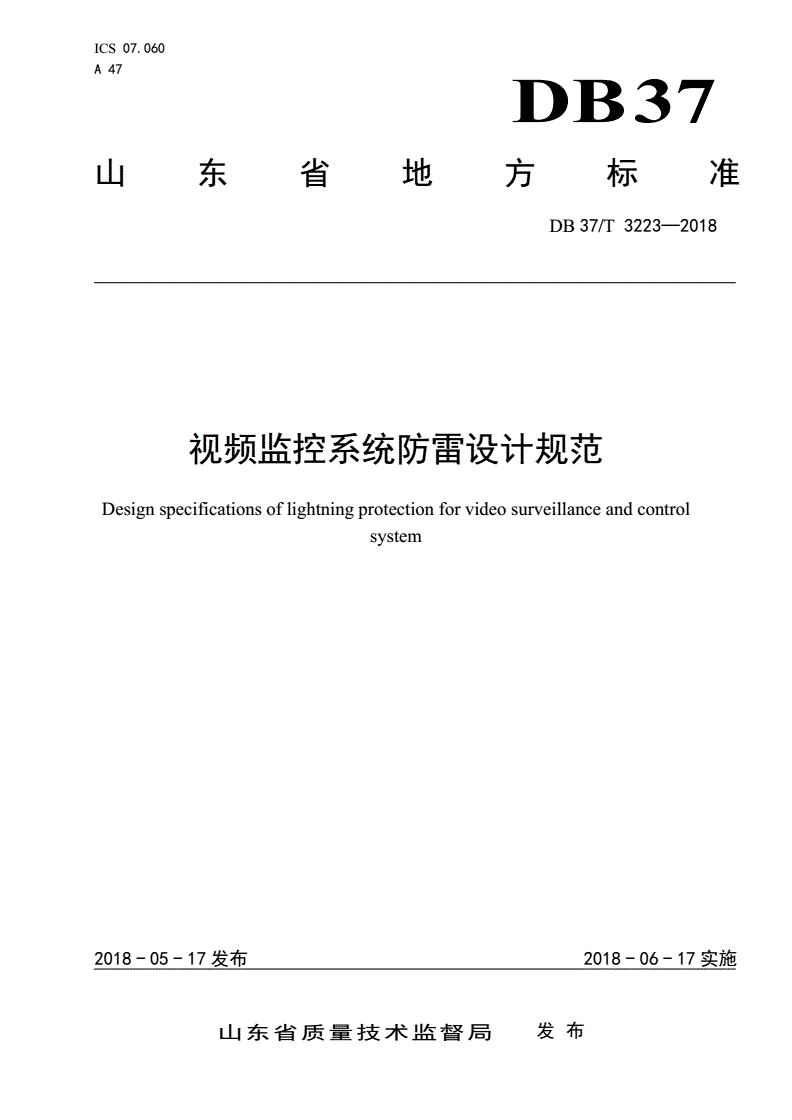

ICS07.060

A47

DB37

山东省地方标准

DB37/T3223—2018

视频监控系统防雷设计规范

Designspecificationsoflightningprotectionforvideosurveillanceandcontrol

system

2018-05-17发布2018-06-17实施

山东省质量技术监督局发布

DB37/T3223—2018

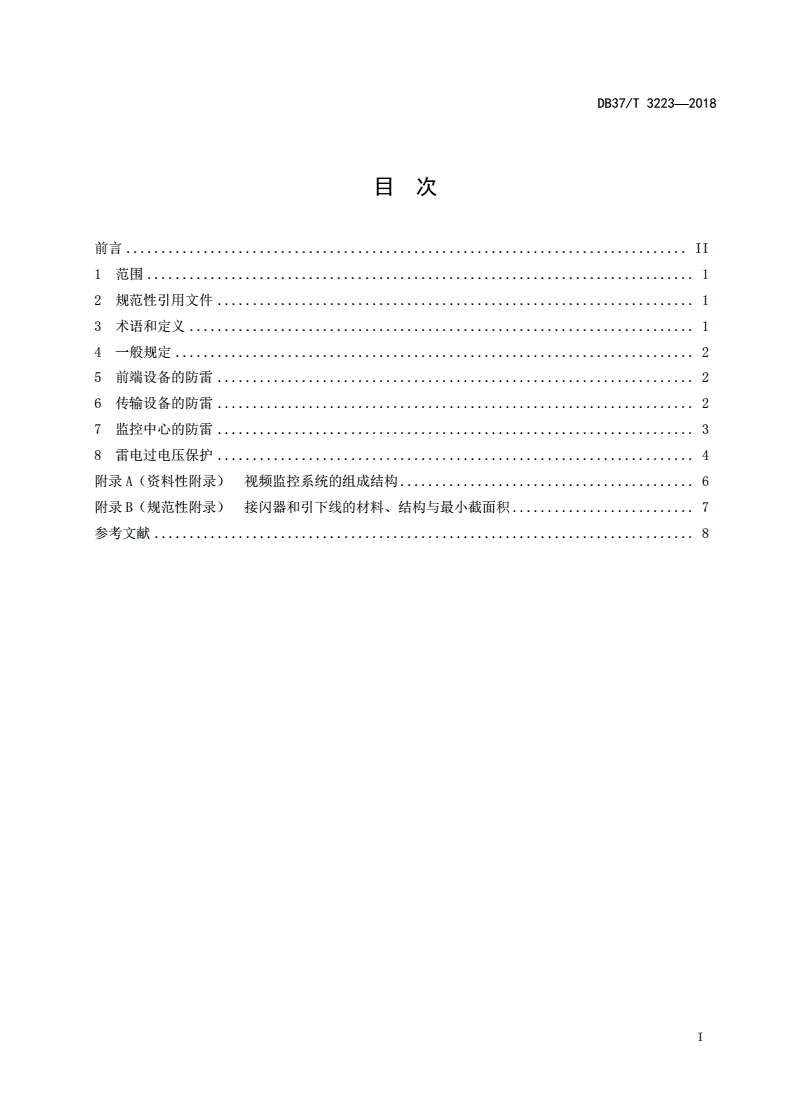

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4一般规定..........................................................................2

5前端设备的防雷....................................................................2

6传输设备的防雷....................................................................2

7监控中心的防雷....................................................................3

8雷电过电压保护....................................................................4

附录A（资料性附录）视频监控系统的组成结构..........................................6

附录B（规范性附录）接闪器和引下线的材料、结构与最小截面积..........................7

参考文献.............................................................................8

I

DB37/T3223—2018

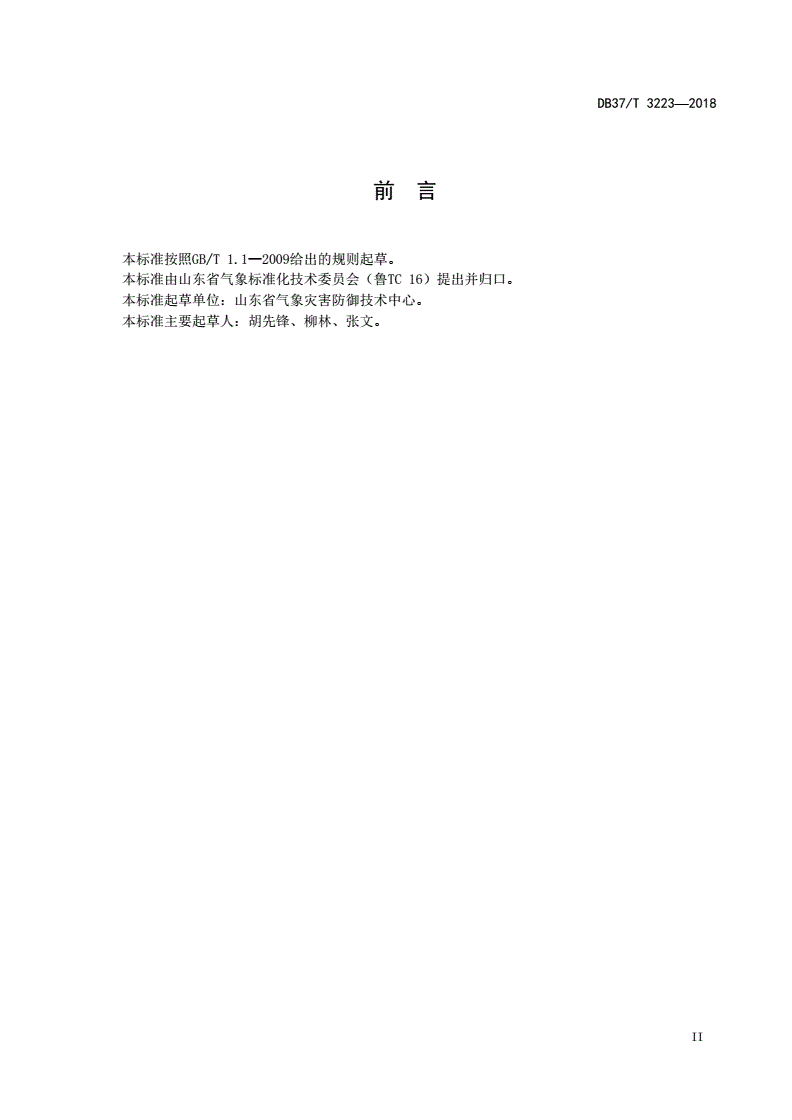

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省气象标准化技术委员会（鲁TC16）提出并归口。

本标准起草单位：山东省气象灾害防御技术中心。

本标准主要起草人：胡先锋、柳林、张文。

II

DB37/T3223—2018

视频监控系统防雷设计规范

1范围

本标准规定了视频监控系统前端设备、传输线路和监控中心的防雷要求。

本标准适用于模拟视频监控系统、半模拟半数字视频监控系统以及数字网络视频监控系统的防雷设

计和施工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50057—2010建筑物防雷设计规范

GB50343—2012建筑物电子信息系统防雷技术规范

GB50689—2011通信局（站）防雷与接地工程设计规范

3术语和定义

GB50057—2010界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB50057

—2010中的某些术语和定义。

3.1

视频监控系统videosurveillanceandcontrolsystem

利用视音频技术探测、监视设防区域并实时显示、记录现场图像和声音的电子系统或网络。

注：改写GB50395—2007,术语2.0.1。

3.2

前端设备front-enddevice

摄像机以及与之配套的相关设备，如镜头、云台、解码驱动器、防护罩等。

注：改写GB50395—2007,术语2.0.7。

3.3

接地装置earth-terminationsystem

接地体和接地线的总合，用于传导雷电流并将其流散入大地。

[GB50057—2010,术语2.0.10]

3.4

防雷等电位连接lightningequipotentialbonding;LEB

将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位

差。

[GB50057—2010,术语2.0.19]

3.5

等电位连接带bondingbar

1

DB37/T3223—2018

将金属装置、外来导电物、电力线路、电信线路及其他线路连于其上以能与防雷装置做等电位连

接的金属带。

[GB50057—2010,术语2.0.20]

3.6

接地系统earthingsystem

将等电位连接网络和接地装置连在一起的整个系统。

[GB50057—2010,术语2.0.23]

3.7

电涌保护器surgeprotectivedevice;SPD

用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。

[GB50057—2010,术语2.0.29]

4一般规定

4.1视频监控系统的防雷包括前端设备防护、传输设备防护、监控中心防护三部分。视频监控系统的

组成结构参见附录A。

4.2视频监控系统的防雷措施包括外部防雷措施（接闪器、引下线和接地装置）、内部防雷措施（防

雷等电位连接、屏蔽、间隔距离）和防闪电感应措施（低压配电系统和电子系统的SPD设置）。

5前端设备的防雷

5.1前端设备应设置接闪器、引下线和接地
