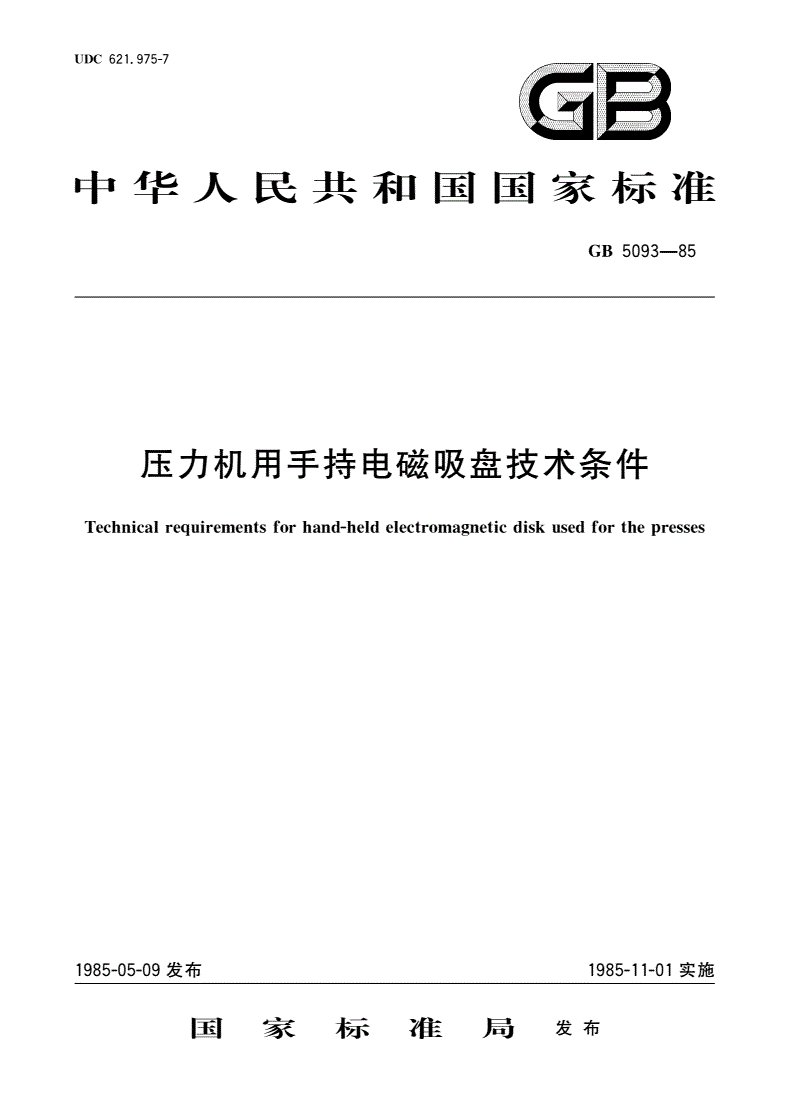

中华人民共和国国家标准

UDC821.975-7

压力机用手持电磁吸盘技术条件GB5093一85

Technicalrequirementsforhand一held

electromagneticdiskusedforthepresses

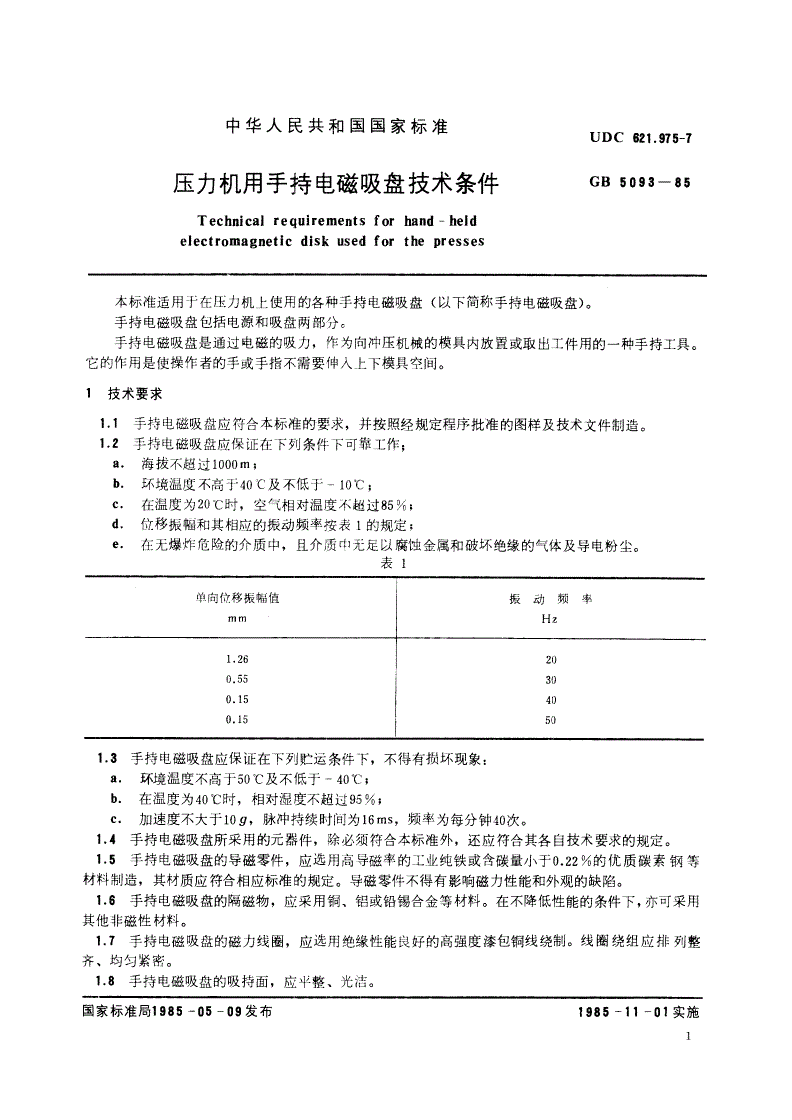

木标准适用寸:在压力机上使用的各种手持电磁吸盘(以下简称手持电磁吸盘)。

手持电磁吸盘包括电源和吸盘两部分。

手持电磁吸盘是通过电磁的吸力,作为向冲压机械的模具内放置或取出工件用的一种手持L具。

它的作用是使操作者的手或手指不需要伸人上下模具空间。

1技术要求

1.1手持电磁吸盘应符合本标准的要求,并按照经规定程序批准的图样及技术文件制造。

1.2手持电磁吸盘应保证在下列条件下可靠工作;

a海拔不超过1000m,

b.环境温度不高于40℃及不低于一100C,

。.在温度为20℃时,空气相对温度不超过85/0o3

d.位移振幅和其相应的振动频率按表1的规定,

e.在尤爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电粉尘。

表1

巾向位移振幅fli振动频争

nllllHz

1.26,n

八n

0.55八U

咨n

0.15

1.3手持电磁吸盘应保证在下列贮运条件下,不得有损坏现象:

a.环境温度不高于50℃及不低于一400C;

b.在温度为40℃时,相对湿度不超过95%s

c.加速度不大十log,脉冲持续时间为16ms,频率为每分钟40次。

1.4手持电磁吸盘所采用的元器件,除必须符合本标准外,还应符合其各自技术要求的规定。

1.5手持电磁吸盘的导磁零件,应选用高导磁率的L业纯铁或含碳量小于0.22%的优质碳素钢等

材料制造,其材质应符合相应标准的规定。导磁零件不得有影响磁力性能和外观的缺陷。

1.6手持电磁吸盘的隔磁物,应采用铜、铝或铅锡合金等材料。在不降低性能的条件下,亦可采用

其他非磁性材料。

1.7手持电磁吸盘的磁力线圈,应选用绝缘性能良好的高强度漆包铜线绕制。线圈绕组应排列整

齐、均匀紧密。

1.8手持电磁吸盘的吸持面,应平整、光洁。

国家标准局1985一05一09发布

1985一11一01实施

GB5093一85

1.9手持电磁吸盘的吸力,在电源电压为额定电压的90%一工10%的条件下,应为规格吸力(即产

品的技术规格上提出的吸力)的100%^140%.

0.I1手持电磁吸盘的剩磁,不得超过规格吸力的10%.

.Il1手持电磁吸盘的温升:变压器的表面不得超过65'C,吸盘的表面不得超过25*C.

2.l1手持电磁吸盘的绝缘电Rll在室温下,电源线与外壳之间的电阻值应不低于
