YS/T 702-2009 X射线荧光光谱法 测定氢氧化铝中SiO2、Fe2O3、Na2O含量

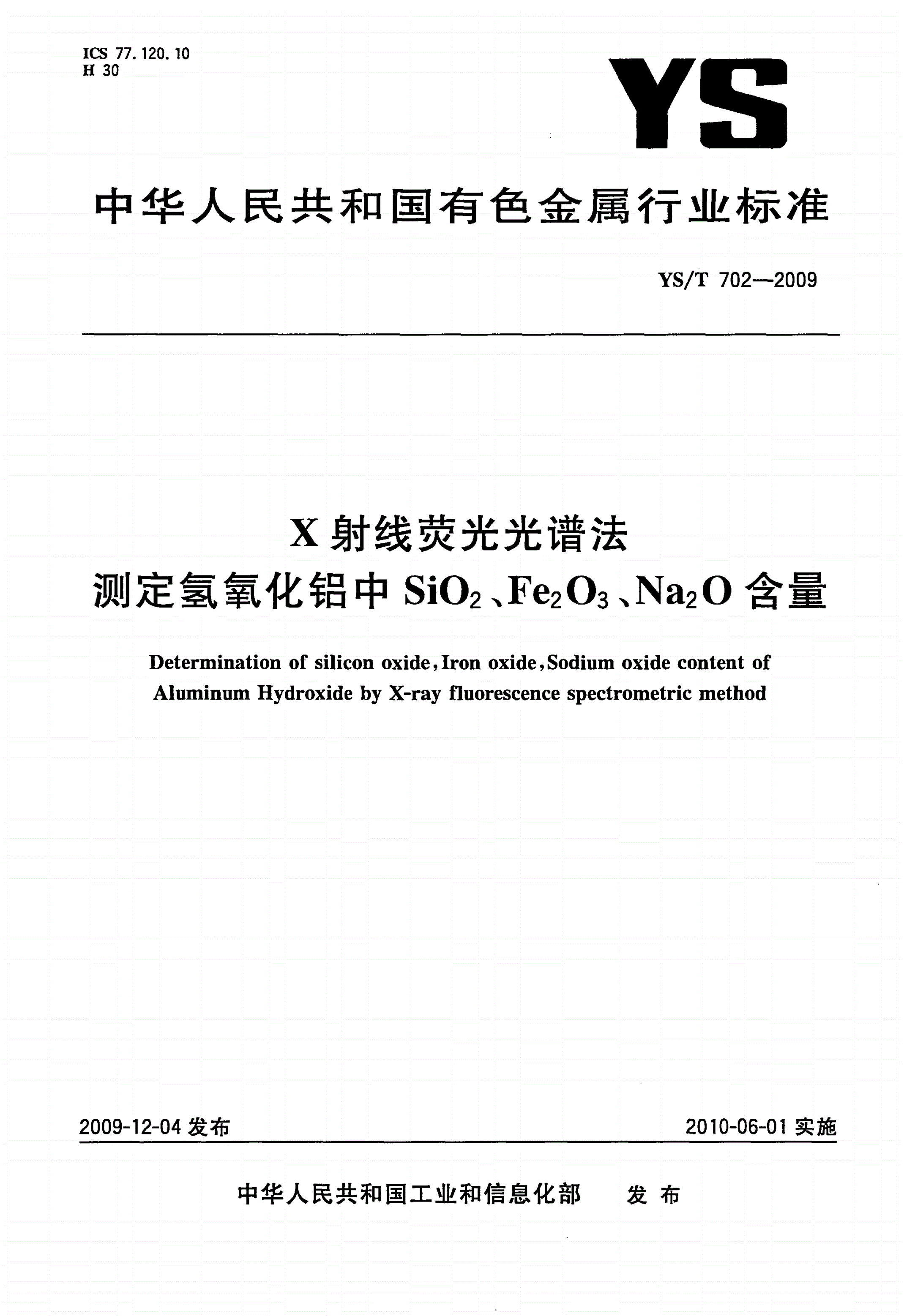

犐犆犛７７．１２０．１０

犎３０

中华人民共和国有色金属行业标准

／—

犢犛犜７０２２００９

犡射线荧光光谱法

测定氢氧化铝中犛犻犗、、含量

犉犲犗犖犪犗

２２３２

ㅤㅤㅤㅤ

，，

犇犲狋犲狉犿犻狀犪狋犻狅狀狅犳狊犻犾犻犮狅狀狅狓犻犱犲犐狉狅狀狅狓犻犱犲犛狅犱犻狌犿狅狓犻犱犲犮狅狀狋犲狀狋狅犳

犃犾狌犿犻狀狌犿犎犱狉狅狓犻犱犲犫犡狉犪犳犾狌狅狉犲狊犮犲狀犮犲狊犲犮狋狉狅犿犲狋狉犻犮犿犲狋犺狅犱

狔狔狔狆

２００９１２０４发布２０１００６０１实施

中华人民共和国工业和信息化部发布

／—

犢犛犜７０２２００９

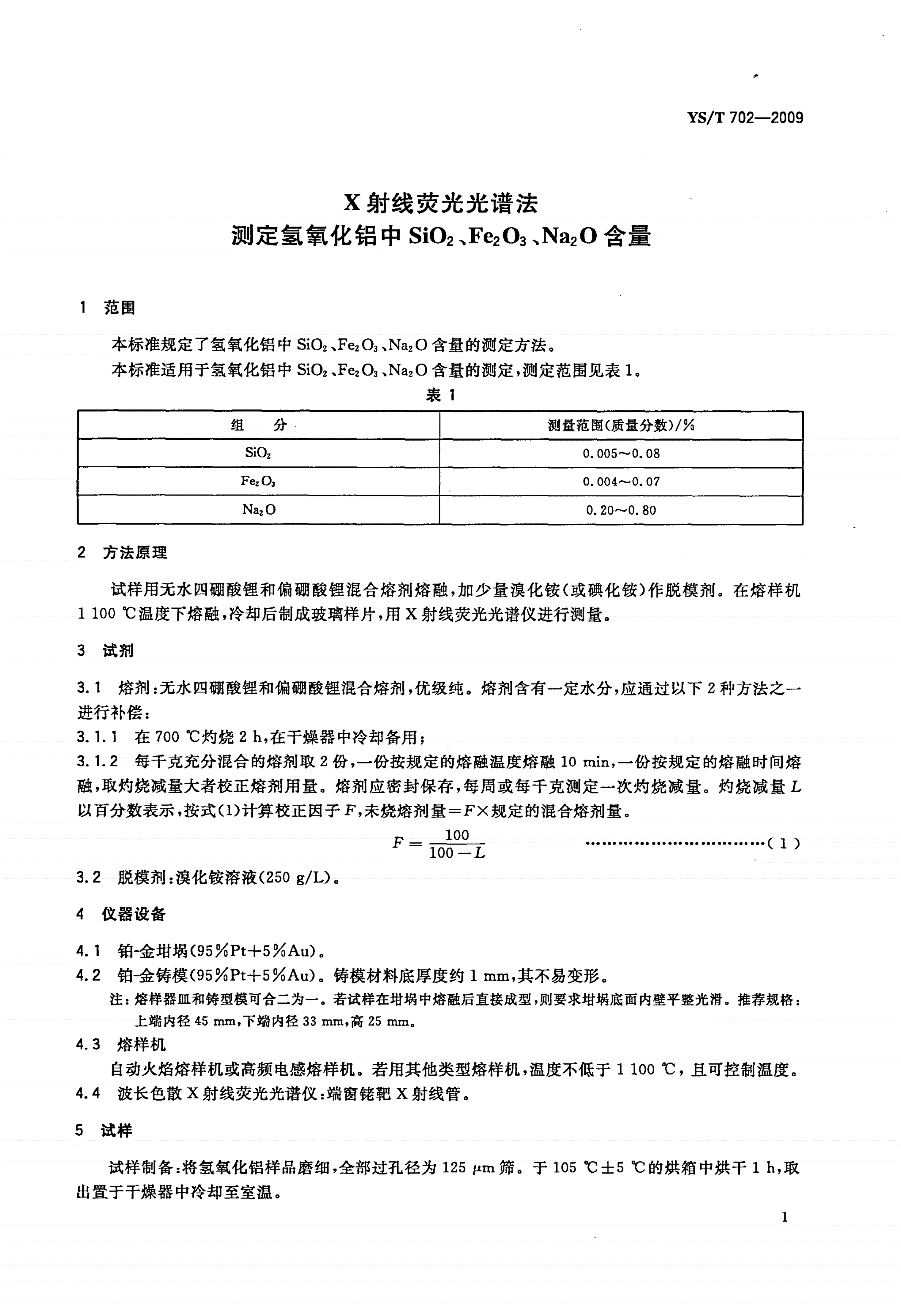

犡射线荧光光谱法

测定氢氧化铝中犛犻犗、、含量

犉犲犗犖犪犗

２２３２

１范围

本标准规定了氢氧化铝中、、含量的测定方法。

ＳｉＯＦｅＮａ

ＯＯ

２２３２

本标准适用于氢氧化铝中、、含量的测定，测定范围见表。

ＦｅＮａ

ＳｉＯＯＯ１

２２３２

表１

组分测量范围（质量分数）／％

ＳｉＯ０．００５０．０８

～

２

ＦｅＯ０．００４０．０７

～

２３

ＮａＯ０．２０～０．８０

２

２方法原理

试样用无水四硼酸锂和偏硼酸锂混合熔剂熔融，加少量溴化铵（或碘化铵）作脱模剂。在熔样机

温度下熔融，冷却后制成玻璃样片，用射线荧光光谱仪进行测量。

１１００℃Ｘ

３试剂

ㅤㅤㅤㅤ

熔剂：无水四硼酸锂和偏硼酸锂混合熔剂，优级纯。熔剂含有一定水分，应通过以下种方法之一

３．１２

进行补偿：

在灼烧，在干燥器中冷却备用；

３．１．１７００℃２ｈ

每千克充分混合的熔剂取份，一份按规定的熔融温度熔融，一份按规定的熔融时间熔

３．１．２２１０ｍｉｎ

融，取灼烧减量大者校正熔剂用量。熔剂应密封保存，每周或每千克测定一次灼烧减量。灼烧减量犔

以百分数表示，按式（）计算校正因子，未烧熔剂量规定的混合熔剂量。

１犉＝犉×

１００

……………（）

犉＝１

１００犔

－

脱模剂：溴化铵溶液（／）。

３．２２５０Ｌ

ｇ

４仪器设备

铂金坩埚（）。

４．１９５％Ｐｔ＋５％Ａｕ
