MT 443-1995 煤矿井下环境监测用传感器通用技术条件

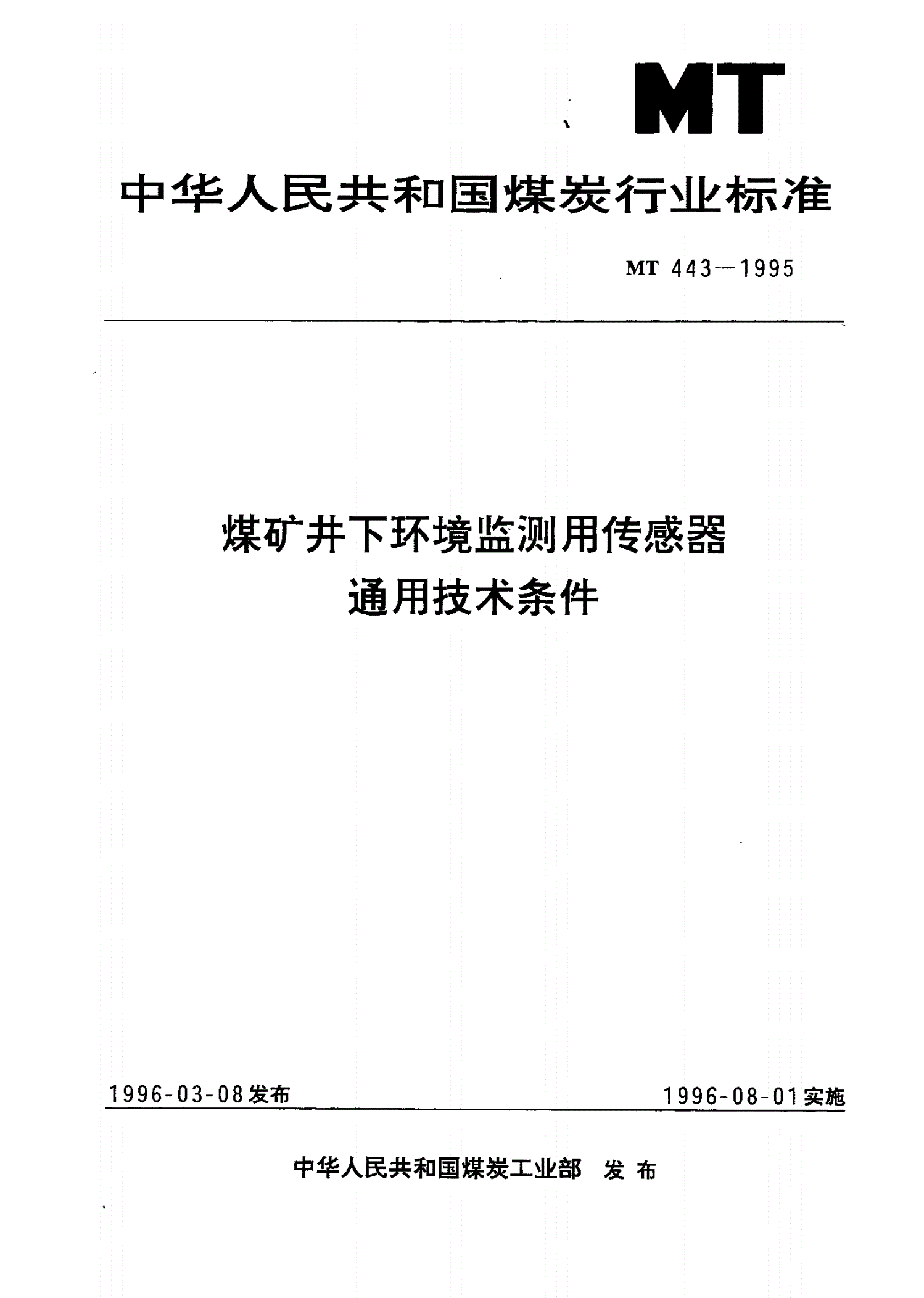

中华人民共和国煤炭行业标准

MT443一1995

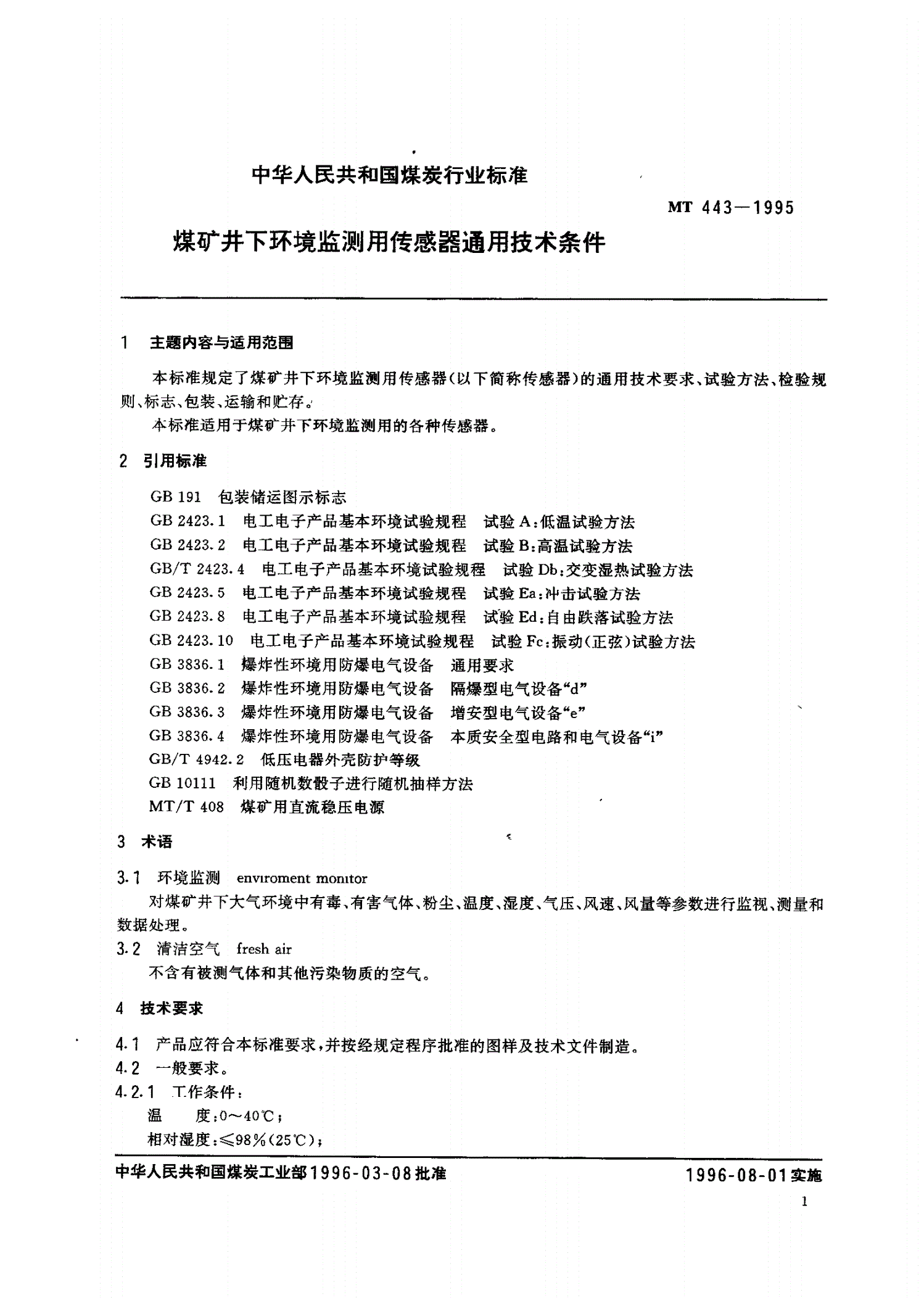

煤矿井下环境监测用传感器通用技术条件

1主题内容与适用范围

本标准规定了煤矿井下环境监测用传感器(以下简称传感器)的通用技术要求、试验方法、检验规

则、标志、包装、运输和贮存。

本标准适用于煤矿井下环境监测用的各种传感器。

2引用标准

GB191包装储运图示标志

GB2423.1电工电子产品基本环境试验规程试验A:低温试验方法

GB2423.2电工电子产品基本环境试验规程试验B:高温试验方法

GB/T2423.4电工电子产品基本环境试验规程试验Db:交变湿热试验方法

GB2423.5电工电子产品基本环境试验规程试验Ea:冲击试验方法

GB2423.8电工电子产品基本环境试验规程试验Ed:自由跌落试验方法

GB2423.1。电工电子产品基本环境试验规程试验Fc:振动(正弦)试验方法

GB3836.1爆炸性环境用防爆电气设备通用要求

GB3836.2爆炸性环境用防爆电气设备隔爆型电气设备d“"

GB3836.3爆炸性环境用防爆电气设备增安型电气设备e“"

GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备“i"

GB/T4942.2低压电器外壳防护等级

GB10111利用随机数般子进行随机抽样方法

MT/T408煤矿用直流稳压电源

3术语

3.1环境监测enviromentmonitor

对煤矿井下大气环境中有毒、有害气体、粉尘、温度、湿度、气压、风速、风量等参数进行监视、测量和

数据处理。

3.2清洁空气freshair

不含有被测气体和其他污染物质的空气。

技术要求

产品应符合本标准要求，并按经规定程序批准的图样及技术文件制造。

:.;一般要求。

4.2.1工作条件:

温度:0-40'C;

相对湿度:簇98写(25'C);

中华人民共和国煤炭工业部1996一03一08批准1996一08一01实施

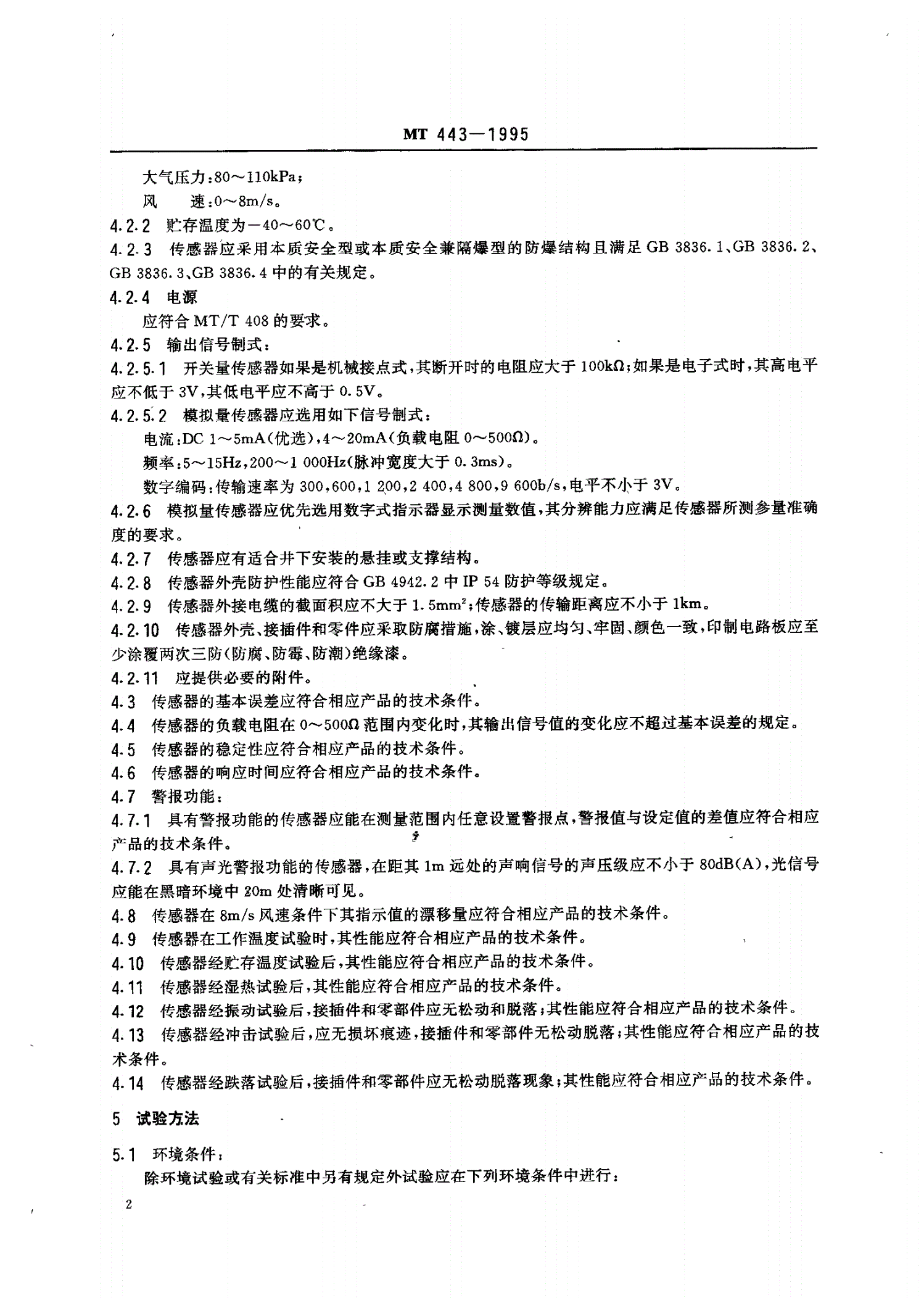

MT443一1995

大气压力:80-110kPa;

风速:0-8m/s,

4.2.2贮存温度为一40^-60"C。

4.2.3传感器应采用本质安全型或本质安全兼隔爆型的防爆结构且满足GB3836.1,GB3836.2,

GB3836.3,GB3836.4中的有关规定。

4.2.4电源

应符合MT/T408的要求。

4.2.5输出信号制式:

4.2.5.1开关量传感器如果是机械接点式，其断开时的电阻应大于1ook11;如果是电子式时，其高电平

应不低于3V，其低电平应不高于。.5V,

4.2.5.2模拟量传感器应选用如下信号制式:

电流:DC1-5mA(优选),4-2OmA(负载电阻0-50051),

频率:5-15Hz,200^-1OOOHz(脉冲宽度大于0.3ms),

数字编码:传输速率为300,600,1200,2400,4800,9600b/s，电平不小于3V,

4.2.6模拟量传感器应优先选用数字式指示器显示测量数值，其分辨能力应满足传感器所测参量准确

度的要求。

4.2.7传感器应有适合井下安装的悬挂或支撑结构。

4.2.8传感器外壳防护性能应符合GB4942.2中IP54防护等级规定。

4.2.9传感器外接电缆的截面积应不大于1.5mm';传感器的传输距离应不小于lkm,

4.2.10传感器外壳、接插件和零件应采取防腐措施，涂、镀层应均匀、牢固、颜色一致，印制电路板应至

少涂覆两次三防(防腐、防霉、防潮)绝缘漆。

4.2.11应提供必要的附件。

4.3传感器的基本误差应符合相应产品的技术条件。

4.4传感器的负载电阻在。-50011范围内变化时，其输出信号值的变化应不超过基本误差的规定。

4.5传感器的稳定性应符合相应产品的技术条件。

4.6传感器的响应时间应符合相应产品的技术条件。

4.7警报功能:

4.7.1具有警报功能的传感器应能在测量范围内任意设置警报点，警报值与设定值的差值应符合相应

产品的技术条件。

4.7.2具有声光警报功能的传感器，在距其lm远处的声响信号的声压级应不小于8odB(A)，光信号

应能在黑暗环境中20m处
