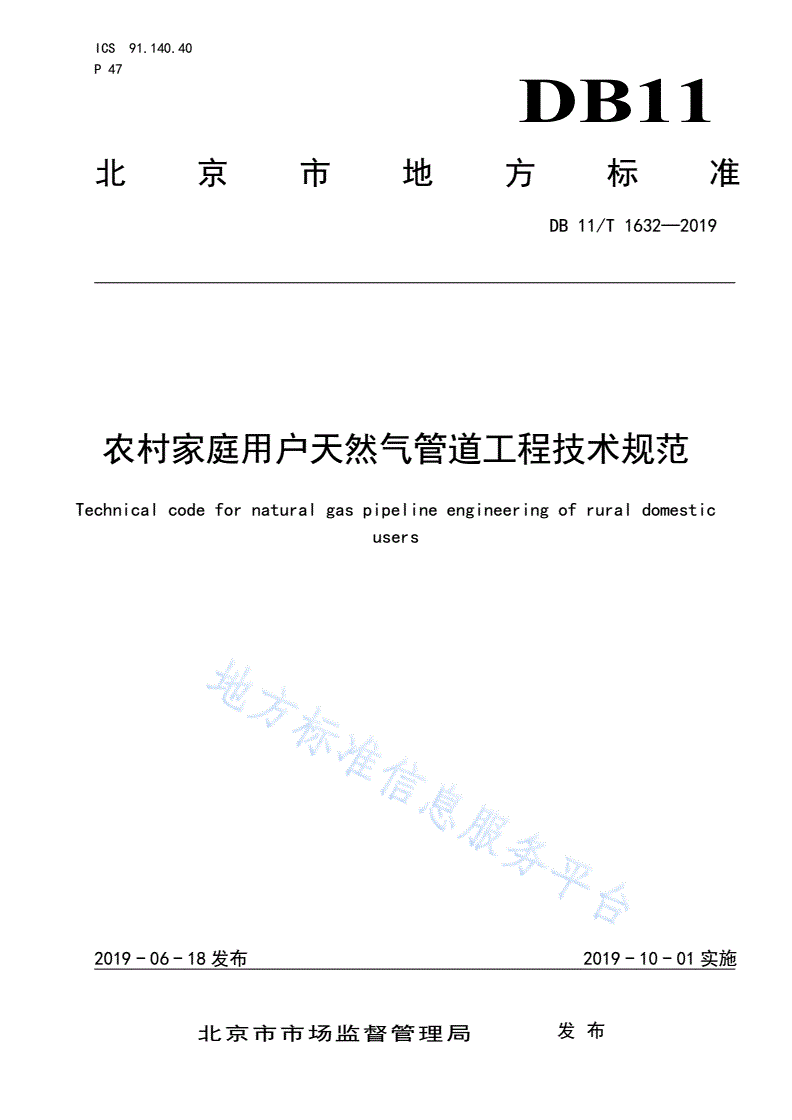

DB11/T 1632-2019 农村家庭用户天然气管道工程技术规范

ICS91.140.40

P47

DB11

北京市地方标准

DB11/T1632—2019

农村家庭用户天然气管道工程技术规范

Technicalcodefornaturalgaspipelineengineeringofruraldomestic

users

2019-06-18发布2019-10-01实施

北京市市场监督管理局发布

DB11/T1632—2019

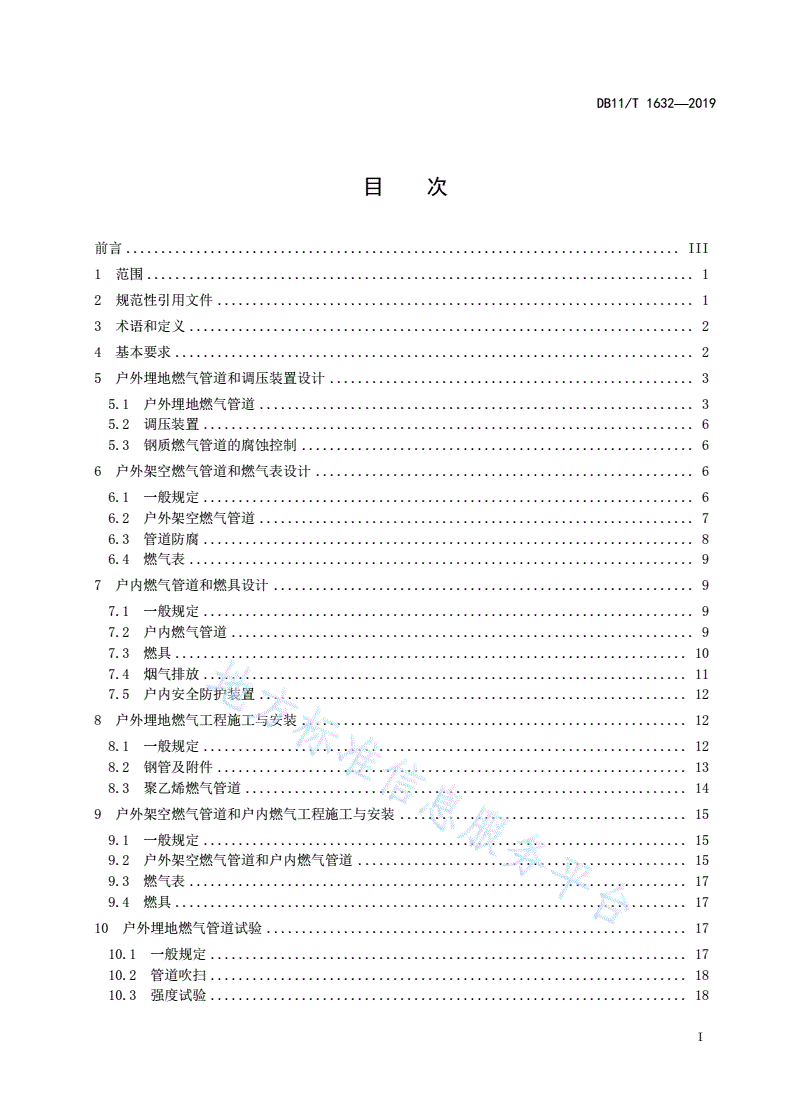

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4基本要求..........................................................................2

5户外埋地燃气管道和调压装置设计....................................................3

5.1户外埋地燃气管道..............................................................3

5.2调压装置......................................................................6

5.3钢质燃气管道的腐蚀控制........................................................6

6户外架空燃气管道和燃气表设计......................................................6

6.1一般规定......................................................................6

6.2户外架空燃气管道..............................................................7

6.3管道防腐......................................................................8

6.4燃气表........................................................................9

7户内燃气管道和燃具设计............................................................9

7.1一般规定......................................................................9

7.2户内燃气管道..................................................................9

7.3燃具.........................................................................10

7.4烟气排放.....................................................................11

7.5户内安全防护装置.............................................................12

8户外埋地燃气工程施工与安装.......................................................12

8.1一般规定.....................................................................12

8.2钢管及附件...................................................................13

8.3聚乙烯燃气管道...............................................................14

9户外架空燃气管道和户内燃气工程施工与安装.........................................15

9.1一般规定.....................................................................15

9.2户外架空燃气管道和户内燃气管道...............................................15

9.3燃气表.......................................................................17

9.4燃具.........................................................................17

10户外埋地燃气管道试验............................................................17

10.1一般规定....................................................................17

10.2管道吹扫....................................................................18

10.3强度试验....................................................................18

I

DB11/T1632—2019

10.4严密性试验..................................................................19

11户外架空燃气管道和户内燃气管道试验..............................................19

11.1一般规定....................................................................19

11.2强度试验....................................................................20

11.3严密性试验..................................................................20

12工程竣工验收....................................................................20

II

DB11/T1632—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市城市管理委员会提出并归口。

本标准由北京市城市管理委员会组织实施。

本标准起草单位：北京市燃气集团有限责任公司、北京市煤气热力工程设计院有限公司、北京市公

用工程设计监理有限公司。

本标准主要起草人：李清、白丽萍、郝丽娟、金玉波、任传新、王硙、王夏、秦业美、梁雪莲、金

樱、张海梁、谭春艳、井帅、王庆余、王嵩梅、冯北、孙明烨、范春明。

III

DB11/T1632—2019

农村家庭用户天然气管道工程技术规范

1范围

本标准规定了为农村家庭用户供气的天然气管道工程的基本要求、户外埋地燃气管道和调压装置、

户外架空燃气管道和燃气表、户内燃气管道和燃具设计、施工与安装、管道试验、工程竣工验收的技术

要求。

本标准适用于设计压力不大于0.4MPa（表压）的农村家庭用户天然气管道工程的设计、施工和验收。

本标准不适用于“城镇化、局部或整体迁建、集中上楼提升改造”的农村家庭用户天然气管道工程

的设计、施工和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3091低压流体输送用焊接钢管

GB/T3287可锻铸铁管路连接件

GB/T6968膜式燃气表

GB/T8163输送流体用无缝钢管

GB/T9119板式平焊钢制管法兰

GB/T12459钢制对焊管件类型与参数

GB/T12771流体输送用不锈钢焊接钢管

GB/T13401钢制对焊管件技术规范

GB16914燃气燃烧器具安全技术条件

GB20665家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级

GB/T23257埋地钢质管道聚乙烯防腐层

GB/T26002燃气输送用不锈钢波纹软管及管件

GB26255.1燃气用聚乙烯燃气管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑

转换管件

GB26255.2燃气用聚乙烯燃气管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转

换管件

GB27790城镇燃气调压器

GB27791城镇燃气调压箱

GB/T33926不锈钢环压式管件

GB50028城镇燃气设计规范

GB50236现场设备、工业管道焊接工程施工规范

GB50683现场设备、工业管道焊接工程施工质量验收规范

GB51102压缩天然气供应站设计规范

CJ/T197燃气用具连接用不锈钢波纹软管

1

DB11/T1632—2019

CJ/T447管道燃气自闭阀

CJ/T490燃气用具连接用金属包覆软管

CJ/T491燃气用具连接用橡胶复合软管

CJJ12家用燃气燃烧器具安装与验收规程

CJJ33城镇燃气输配工程施工及验收规范

CJJ63聚乙烯燃气管道工程技术规程

CJJ94城镇燃气室内工程施工与质量验收规范

CJJ95城镇燃气埋地钢质管道腐蚀控制技术规程

CJJ/T153城镇燃气标志标准

CJJ/T250城镇燃气管道穿跨越工程技术规程

NB/T47013.2承压设备无损检测：第2部分射线检测

NB/T47013.3承压设备无损检测：第3部分超声检测

NB/T47013.4承压设备无损检测：第4部分磁粉检测

NB/T47013.5承压设备无损检测：第5部分渗透检测

YB/T4370城镇燃气输送用不锈钢焊接钢管

DB11/139锅炉大气污染物排放标准

DB11/T301燃气室内工程设计施工验收技术规范

DB11/T302燃气输配工程设计施工验收技术规范

DB11/T594.1地下管线非开挖铺设工程施工及验收技术规程第1部分：水平定向钻施工

DB11/T594.2地下管线非开挖铺设工程施工及验收技术规程第2部分：顶管施工

DB11/T594.3地下管线非开挖铺设工程施工及验收技术规程第3部分：夯管施工

DB11/T808市政基础设施建设工程资料管理规程

DB11/T1275燃具连接用软管应用技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

农村家庭用户天然气管道工程naturalgaspipelineengineeringforruraldomesticusers

从城镇燃气管网或其他气源点，通过输配系统供给农村家庭炊事、热水和采暖用气的天然气管道建

设工程。

3.2

燃具gasburningappliance

以天然气作燃料的燃烧用具。包括家用燃气灶具和燃气采暖热水炉。

4基本要求

4.1农村家庭用户天然气管道工程的气源应为管道天然气、压缩天然气和液化天然气，天然气质量应

符合GB50028和GB51102的规定。

4.2农村家庭用户天然气管道工程的设计应按远期、近期结合，以近期为主的原则，在设计中宜采用

经过评估的新工艺、新技术、新材料和新设备，并应符合技术先进、经济合理的要求。

2

DB11/T1632—2019

4.3农村家庭用户天然气管道工程设计、施工应优先考虑燃气供应的安全性、可靠性和经济性。

4.4农村家庭用户天然气管道工程的设计资料至少应包括确户资料、测量资料、燃气采暖热水炉资料，

并应符合下列要求：

a)确户资料应包括建筑采暖面积和保温情况等；

b)测量资料应体现厨房和燃气采暖热水炉间位置等；

c)燃气采暖热水炉资料应包括采暖热水炉的类型和功率等。

4.5农村家庭用户天然气管道设计压力（P）的分级宜符合表1的规定。

表1燃气管道设计压力（表压）分级

单位为兆帕

名称设计压力P

中压A燃气管道0.2＜P≤0.4

中压B燃气管道0.01≤P≤0.2

低压燃气管道P＜0.01

4.6天然气管网布置应根据天然气供应来源、用气负荷、用户分布、地形地貌等因素，经过多方案比

较，择优选取安全可靠、技术经济合理的方案。

4.7农村家庭生活用气和采暖用气负荷指标宜按DB11/T302的要求，并结合当地村民的生活习惯确定，

采暖用气负荷指标还应结合房屋结构及气象条件等实际情况确定。

4.8燃气管道的计算流量和水力计算应符合GB50028的有关规定。

4.9户外埋地燃气管道、架空燃气管道、调压箱及燃气表箱等设施应设置清晰醒目的标志，标志设置

的位置应便于观察。标志的类型、材料、颜色和尺寸等除符合CJJ/T153的规定外，还应符合下列要求：

a)户外埋地燃气管道应根据敷设实际情况和周边环境设置标志桩、标志钉等；

b)户外架空燃气管道宜设置警示标志管壳或警示标志牌等标志，标志上应有“燃气管道，注意避

让”、“禁止烟火”、“禁止带缆”、“禁止挂物”等安全警示语；

c)跨越村内道路的燃气管线应同时设置警示标志管壳和警示标志牌，并应设置防撞设施。

4.10农村家庭用户天然气管道工程施工应按工程设计文件进行，如需修改设计或材料代用，应经原设

计单位同意。

4.11农村家庭用户天然气管道工程使用的管材、管件、设备及有关材料，应符合国家现行有关产品标

准及设计文件的规定，且应具有生产厂提供的质量证明文件，压力管道应具有随厂出具的监督检验证明

文件。材料进场时，施工单位应按国家现行标准及设计文件组织检查验收，并填写相应记录。验收应以

外观检查和查验质量证明文件为主。当对产品质量或产品合格文件有异议时，应在监理（建设）单位人

员的见证下，由相关单位按产品标准分类抽样检验，不合格者不应使用。

5户外埋地燃气管道和调压装置设计

5.1户外埋地燃气管道

5.1.1户外埋地燃气管道宜选用聚乙烯燃气管道，也可选用焊接钢管或无缝钢管，管道与管件的选用

除符合DB11/T302的规定外，还应符合下列规定：

a)小于等于dn63的聚乙烯燃气管道应采用SDR11系列的管材和管件；

b)小于等于dn63的聚乙烯燃气管道宜采用盘管；

c)水平定向钻施工应采用PE100-RC、SDR11系列的聚乙烯管材；

3

DB11/T1632—2019

d)钢质管件应符合GB/T12459和GB/T13401的规定。

5.1.2聚乙烯燃气管道连接应采用电熔连接或热熔对接连接，公称外径小于dn90或壁厚小于6mm的聚

乙烯燃气管道应采用电熔连接，连接要求应符合CJJ63的规定；钢质燃气管道和管件应采用焊接连接。

5.1.3户外埋地燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距应符合表2和表3的规

定。

表2户外埋地燃气管道与建筑物、构筑物或相邻管道之间的水平净距

单位为米

项目低压中压B中压A

建筑物基础0.71.01.5

给水管0.50.50.5

污水、雨水排水管1.01.21.2

直埋0.50.50.5

电力、通信电缆在导管内1.01.01.0

电缆沟1.01.21.2

DN≤300mm0.40.40.4

其他燃气管道

DN＞300mm0.50.50.5

直埋热水管1.01.01.0

热力管

在管沟内（至外壁）1.01.51.5

通讯照明电杆（至杆中心）1.01.01.0

≤35kV1.01.01.0

电杆（塔）的基础

＞35kV2.02.02.0

铁路路堤坡脚5.05.05.0

有轨电车钢轨2.02.02.0

街树（到树中心）0.750.750.75

注1：如受地形限制管道布置有困难而又无法解决时，经与有关单位协商，采取行之有效的安全防护措施后，表中

规定的净距可适当缩小，但低压管道不应影响建（构）筑物和相邻管道基础的稳固性，中压管道距建筑物基础不应小于

0.5m且距建筑物外墙面不应小于1m。

注2：聚乙烯燃气管道与通讯照明电杆（至杆中心）及与≤35kV的电杆（塔）基础之间的水平净距，以保证其基础

安全和满足施工及检修的间距为主，采取保护措施后，可降低净距至0.5m。

注3：燃气管道与无压管道（雨水、污水）之间的水平间距，在采取加套管后，以满足施工及检修的间距为主；若

作隔墙、管沟（里外抹灰）可降低净距，但不应小于0.5m。

注4：燃气管道与给水管道或直埋电力、电信电缆之间的水平净距以保证施工、检修间距为主，在采取2条以上行

之有效的措施后，可降低净距，但不应小于0.3m。

注5：钢质燃气管道在采取2条以上行之有效的措施后，与热力管道的水平净距可降低至0.3m。聚乙烯燃气管道安

装隔热管壳后，与直埋热水管（二次线）的水平净距可降低至0.4m。

注6：当采取加套管的安全防护措施时，套管伸出构筑物或相邻管道外壁不应小于表中燃气管道与该构筑物或相邻

管道的水平净距。套管两端应采用柔性的防腐、防水材料密封。套管如采用钢管，钢管应外加三层结构挤压聚乙烯（以

下简称3PE）防腐层。

注7：钢质燃气管道与交流电力线接地体的净距应符合DB11/T302的规定。

4

DB11/T1632—2019

表3户外埋地燃气管道与构筑物或相邻管道之间的垂直净距

单位为米

项目地下燃气管道（当有套管时，以套管外径计）

给水管、排水管或其他燃气管道
