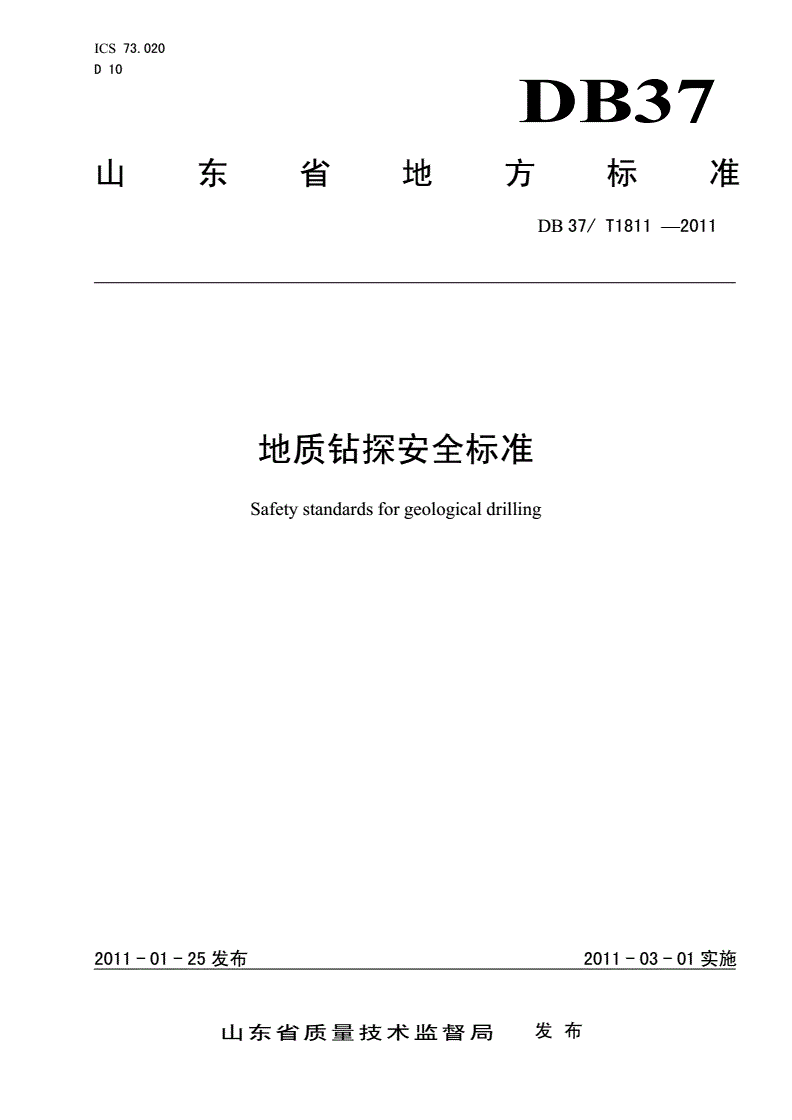

DB37/T 1811-2011 地质钻探安全标准

ICS73.020

D10

DB37

山东省地方标准

DB37/T1811—2011

地质钻探安全标准

Safetystandardsforgeologicaldrilling

2011-01-25发布2011-03-01实施

山东省质量技术监督局发布

DB37/T1811—2011

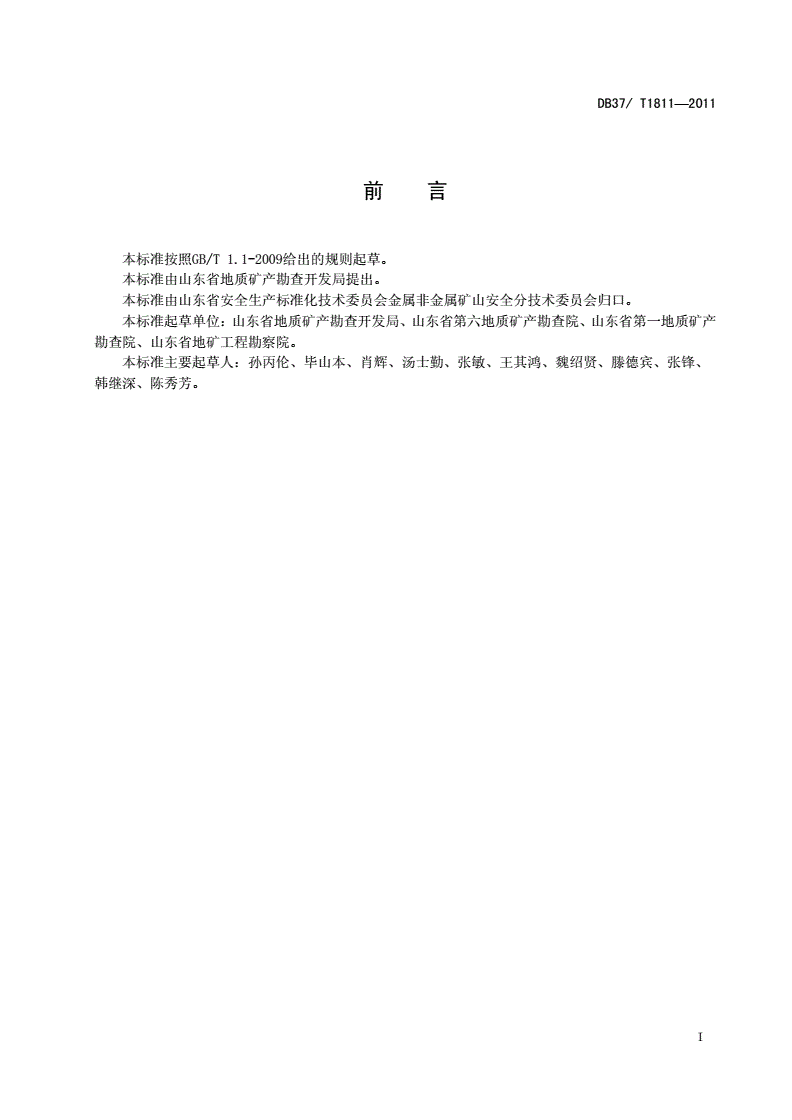

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省地质矿产勘查开发局提出。

本标准由山东省安全生产标准化技术委员会金属非金属矿山安全分技术委员会归口。

本标准起草单位：山东省地质矿产勘查开发局、山东省第六地质矿产勘查院、山东省第一地质矿产

勘查院、山东省地矿工程勘察院。

本标准主要起草人：孙丙伦、毕山本、肖辉、汤士勤、张敏、王其鸿、魏绍贤、滕德宾、张锋、

韩继深、陈秀芳。

I

DB37/T1811—2011

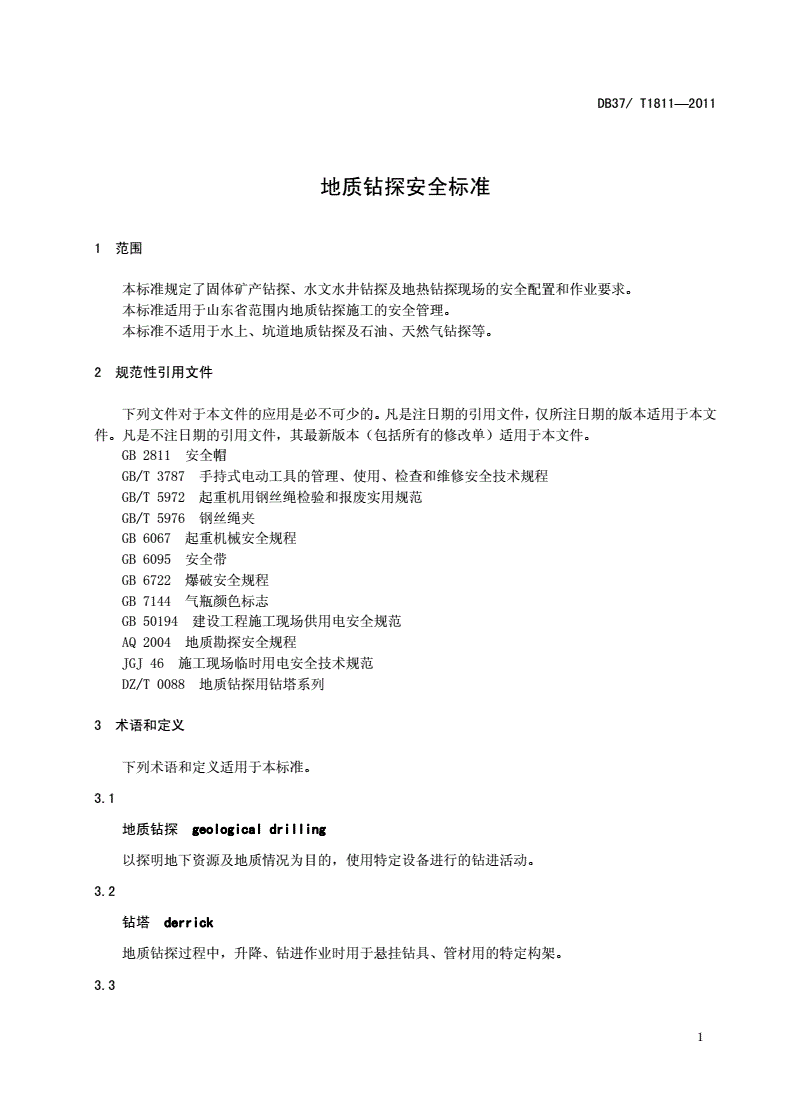

地质钻探安全标准

1范围

本标准规定了固体矿产钻探、水文水井钻探及地热钻探现场的安全配置和作业要求。

本标准适用于山东省范围内地质钻探施工的安全管理。

本标准不适用于水上、坑道地质钻探及石油、天然气钻探等。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB2811安全帽

GB/T3787手持式电动工具的管理、使用、检查和维修安全技术规程

GB/T5972起重机用钢丝绳检验和报废实用规范

GB/T5976钢丝绳夹

GB6067起重机械安全规程

GB6095安全带

GB6722爆破安全规程

GB7144气瓶颜色标志

GB50194建设工程施工现场供用电安全规范

AQ2004地质勘探安全规程

JGJ46施工现场临时用电安全技术规范

DZ/T0088地质钻探用钻塔系列

3术语和定义

下列术语和定义适用于本标准。

3.1

地质钻探geologicaldrilling

以探明地下资源及地质情况为目的，使用特定设备进行的钻进活动。

3.2

钻塔derrick

地质钻探过程中，升降、钻进作业时用于悬挂钻具、管材用的特定构架。

3.3

1

DB37/T1811—2011

钻架drillstand

能整体起落的钻塔。

3.4

避雷装置lightningrod;lightningconductor

垂直安装在钻塔（钻架）顶部，由避雷针（接闪器）、引下线和接地极等组成的防雷保护装置。

3.5

防坠器safetycatcher;parachute

在限定距离内，能快速制动锁定，防止活动工作台坠落的保护装置。

4钻探设备与设施

4.1钻机

4.1.1钻机型号应根据钻孔设计深度、结构、倾角以及岩层条件、钻探方法等合理选择，最大提升力、

扭距应满足钻探工程要求。

4.1.2钻塔、发电机（柴油机）、泥浆泵、搅拌机等设备、设施应与选定的钻机相匹配。

4.1.3钻机传动部位应有防护装置。防护罩宜采用钢板制作，厚度1.5mm～2.0mm，规格应超过其传动

轴部位最高点50mm～70mm，或超过皮带轮外缘80mm～100mm。

4.1.4升降机钢丝绳破断拉力应满足单绳最大载荷要求，安全系数应大于7。

4.1.5游动滑车处于孔口时，升降机卷筒钢丝绳圈数应不少于3圈。使用拉力表时，应安装保险绳。

4.1.6钢丝绳固定连接，应使用钢丝绳夹固定牢固，符合GB/T5976要求。钢丝绳夹规格应与钢丝绳

直径相匹配，数量满足表1要求。绳夹间距及尾段余长应为钢丝绳直径的6～7倍，但尾段余长最短不

应小于120mm。绳夹方向应一致，U形螺栓应扣在钢丝绳尾段上，夹座应扣在工作段上。

表1钢丝绳夹最少安装数量表

绳夹规格（钢丝绳公称直径）/mm钢丝绳夹的最少数量/组

≤183

18～264

26～365

36～446

44～607

4.1.7钢丝绳直径应与天车和游动滑车滑轮相匹配。

4.1.8升降机抱闸应灵活可靠。使用时应经常检查、调整手把制动行程，确保性能稳定、可靠。

4.1.9水刹车使用前应将水腔内空气放净，盛水容器中水液面高度应高出叶轮0.5m以上。

4.1.10离合装置应灵活可靠，不打滑。

4.2钻塔（架）

4.2.1钻塔（架）应遵守DZ/T0088的规定。

4.2.2钻塔（架）大钩额定起重量应满足升降机最大提升力的要求。

2

DB37/T1811—2011

4.2.3钻塔（架）体应无锈蚀、无变形，其构件不得任意打眼、调换、少装或改装。

4.2.4钻塔的安装应按其结构技术要求进行，塔腿应坐在基座或基台木上并固定牢固，塔腿与塔腿之

间应安装斜拉手。

4.2.5插接钻塔的插接部位应用穿钉或螺栓紧固。应根据钻塔高度设计不少于二层的斜拉手。

4.2.6固体矿产钻探钻机应配置塔衣，对塔体全覆盖；水文水井、地热钻机应设置后场房。

4.2.7钻塔（架）配置塔梯的，塔梯应坚固、可靠。梯阶间距应小于400mm，坡度小于75°。弱坡度

大于75°，应设防护栏。

4.2.8钻塔座式天车应安装安全挡板。吊式天车和钻塔导向滑轮应安装保险绳，保险绳应选用直径不

小于12.5mm钢丝绳。

4.2.9固定工作台应设置防护栏，栏杆采用直径25mm～35mm、壁厚1.5mm～2mm钢管，高度1200mm～

1300mm，竖栏间隔150mm～200mm。台面踏板应采用厚度3mm～5mm花纹钢板或厚度50mm的木板，并采

用焊接或螺栓连接。

4.2.10固定工作台应配备安全带。安全带应符合GB6095标准，应牢固系于塔腿上，高挂低用。

4.3泥浆泵与搅拌机

4.3.1泥浆泵压力表、安全阀应齐全可靠，额定泵压应满足孔内冲洗液流动阻力要求，不得超负荷作

业。

4.3.2泥浆泵应安置于方便钻机操作人员观察泵压表的位置。

4.3.3泥浆泵与搅拌机的皮带传动部位应配备防护罩。防护罩采用厚度为1.5mm～2.0mm钢板焊接，规

格应超过皮带轮外缘50mm～70mm。

4.3.4高压胶管应安装防坠、防缠绕装置，配备导向绳和防坠沙袋。

4.4柴油发电机

4.4.1发电机组与场房周边的距离应大于0.6m。

4.4.2发电机场房外应悬挂安全用电警示标志。

4.4.3发电机应放置在干燥平坦坚实处，排烟管应用石棉布与厂房隔离。

4.4.4各紧固件无松动，零部件连接可靠，润滑系统、供油系统接头无破裂和渗漏现象。

4.4.5机房内不得堆放杂物和易燃、易爆物品。

4.5绳索取心绞车

4.5.1应根据现场情况，将绳索取心绞车安放在便于打捞内管的适当位置。

4.5.2若将绳索取心绞车安放在机场场房内，应采用直径6mm～8mm的钢丝绳将4根支腿固定在基座上；

若安放在场房外，应采用4根钢钎分别将4根支腿锚固在平整、密实的地面上，钢钎直径不小于50mm，

长度不小于1m。

4.6相关设施

4.6.1基座与地板

4.6.1.1根据钻孔设计深度、设备类型、地基和环境条件合理选定基座的类型（基台木、槽钢和工字

钢等）和结构形式。

4.6.1.2机台基座安装应稳固、周正、水平。

4.6.1.3基座的规格尺寸应比钻塔底盘尺寸大200mm～500mm。连接螺栓直径不应小于16mm，并加防松

垫片。

3

DB37/T1811—2011

4.6.1.4钢质基座应按使用说明书规定进行安装，不得使用有裂纹的、变形的槽钢和工字钢做地梁，

其主要着力点下均应垫好木板或枕木。

4.6.1.5机场地板宜采用木板铺设，木板厚度应大于40mm，铺设应平整、紧密、牢固。必要时在孔口

周围可增加铺设花纹钢板，其厚度应大于5mm。

4.6.2活动工作台

4.6.2.1活动工作台底盘、立柱、栏杆应成整体，部件装配齐全，应安装可靠的制动、防坠、防窜、

手动定位、安全挂钩、行程限制等安全装置。

4.6.2.2活动工作台应配备2根导滑绳和1根提引绳（或平衡）绳。导滑绳和提引绳（或平衡绳）应

采用直径9mm～12.5mm的钢丝绳。导滑钢丝绳上下两端均应安装行程限定装置。

4.6.2.3活动工作台应配备1对防坠器。防坠器应采用直径不小于12mm的滚珠或柱高不小于9mm的滚

柱；数量不应少于8颗。

4.6.2.4活动工作台围栏高度宜为1200mm，底盘周围护板高度应不低于200mm。

4.6.2.5活动工作台每次限乘1人。乘活动工作台高空作业时，应先闭锁手动制动装置后方可进行作

业。

4.6.2.6电动式活动工作台应采用自控式，自控装置应采用安全电压，电缆要与活动工作台保持良好

绝缘。

4.6.2.7手动式活动工作台的手拉绳以棕绳为宜，直径不小于30mm，长度应与钻塔高度相匹配。

4.6.2.8手动式活动工作台的平衡重锤应安装在钻塔外，与地面之间距离应大于
