DB33/T 629.6-2011 跨区域视频监控联网共享技术规范 第6部分：设备运行监测管理

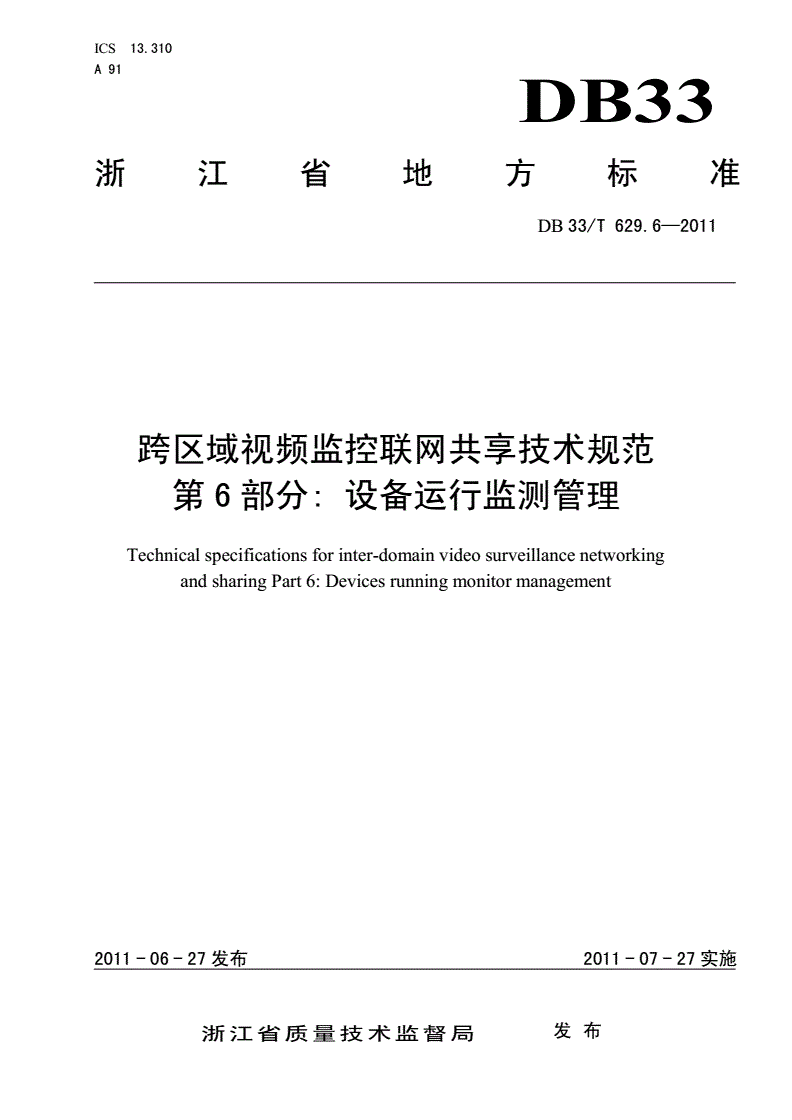

ICS13.310

A91

DB33

浙江省地方标准

DB33/T629.6—2011

跨区域视频监控联网共享技术规范

第6部分:设备运行监测管理

Technicalspecificationsforinter-domainvideosurveillancenetworking

andsharingPart6:Devicesrunningmonitormanagement

2011-06-27发布2011-07-27实施

浙江省质量技术监督局发布

DB33/T629.6—2011

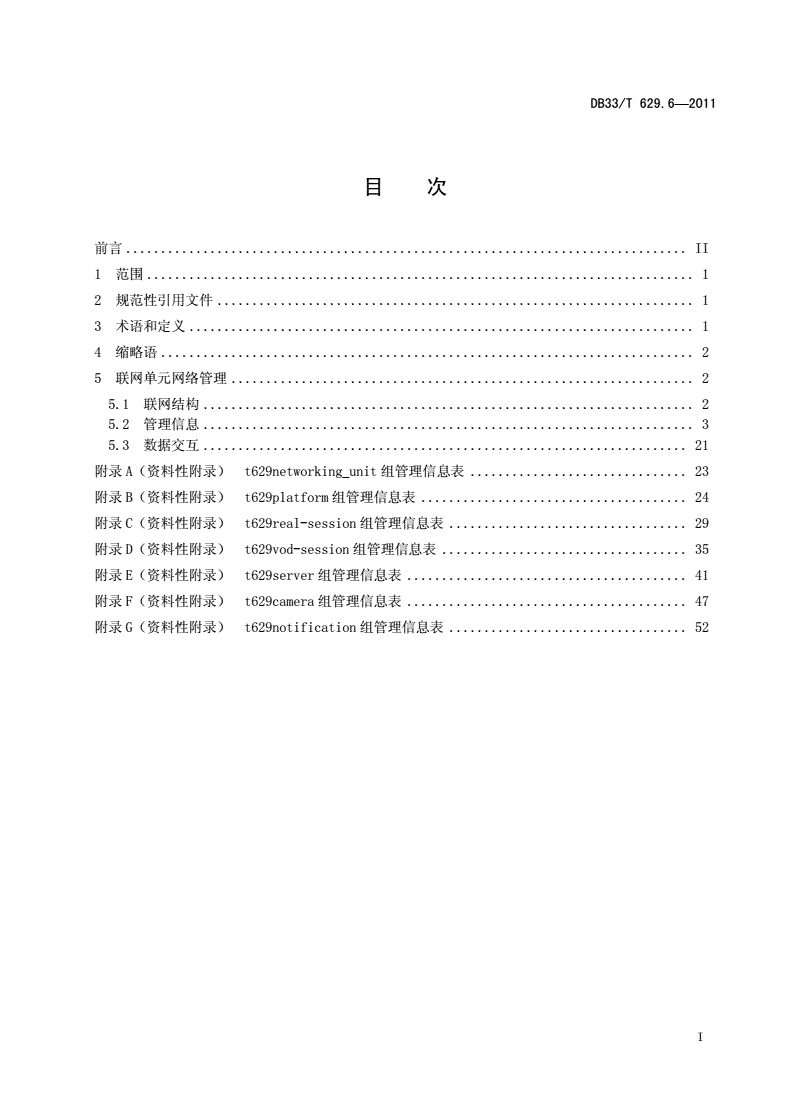

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4缩略语............................................................................2

5联网单元网络管理..................................................................2

5.1联网结构......................................................................2

5.2管理信息......................................................................3

5.3数据交互.....................................................................21

附录A（资料性附录）t629networking_unit组管理信息表...............................23

附录B（资料性附录）t629platform组管理信息表......................................24

附录C（资料性附录）t629real-session组管理信息表..................................29

附录D（资料性附录）t629vod-session组管理信息表...................................35

附录E（资料性附录）t629server组管理信息表........................................41

附录F（资料性附录）t629camera组管理信息表........................................47

附录G（资料性附录）t629notification组管理信息表..................................52

I

DB33/T629.6—2011

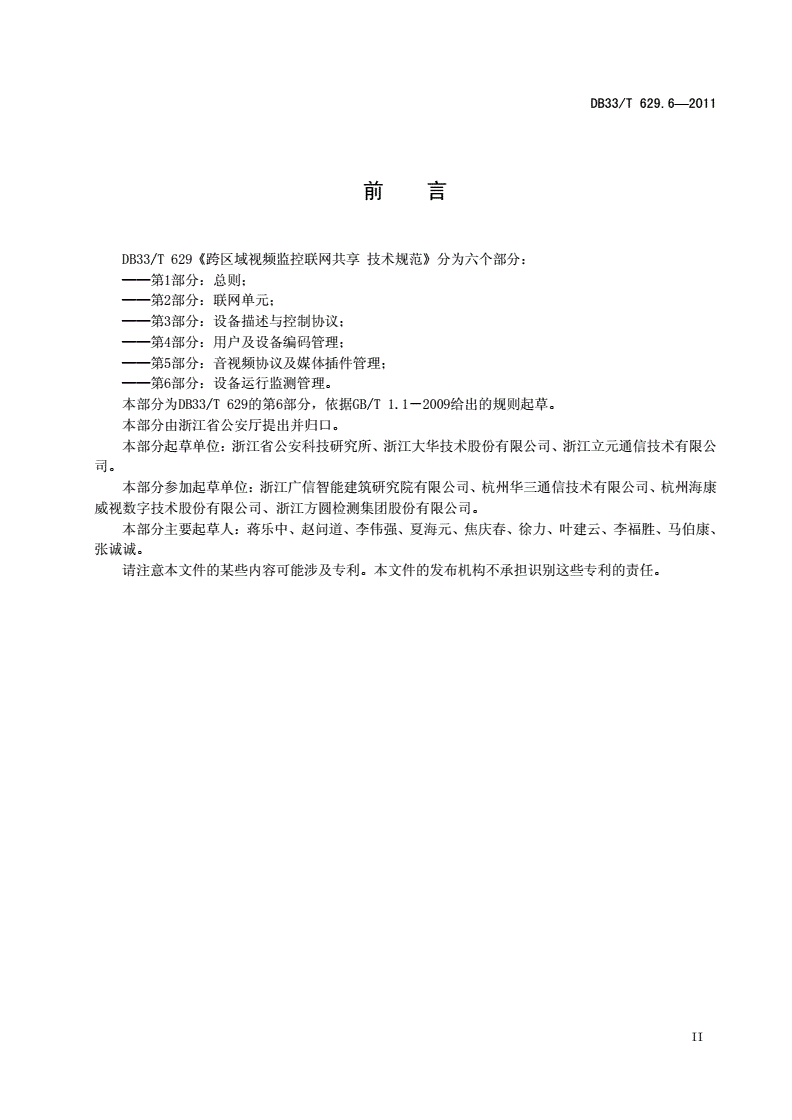

前言

DB33/T629《跨区域视频监控联网共享技术规范》分为六个部分：

——第1部分：总则；

——第2部分：联网单元；

——第3部分：设备描述与控制协议；

——第4部分：用户及设备编码管理；

——第5部分：音视频协议及媒体插件管理；

——第6部分：设备运行监测管理。

本部分为DB33/T629的第6部分，依据GB/T1.1－2009给出的规则起草。

本部分由浙江省公安厅提出并归口。

本部分起草单位：浙江省公安科技研究所、浙江大华技术股份有限公司、浙江立元通信技术有限公

司。

本部分参加起草单位：浙江广信智能建筑研究院有限公司、杭州华三通信技术有限公司、杭州海康

威视数字技术股份有限公司、浙江方圆检测集团股份有限公司。

本部分主要起草人：蒋乐中、赵问道、李伟强、夏海元、焦庆春、徐力、叶建云、李福胜、马伯康、

张诚诚。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

II

DB33/T629.6—2011

跨区域视频监控联网共享技术规范

第6部分:设备运行监测管理

1范围

DB33/T629的本部规定了跨区域视频监控联网共享中设备运行监测管理规则。

本部分适用于视频监控系统的跨区域联网共享建设，相关系统及相关软硬件产品的设计与开发。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

RFC1157简单网络管理协议(SNMP)

RFC1907简单网络管理协议管理信息库(SNMPV2MIB)

3术语和定义

下列术语和定义适用于本部分。

3.1

网管数据库NetworkManagementDatabase

用于存储所采集的设备、用户、联网服务器的运行状态信息和故障报警信息的数据库。

3.2

网管应用平台NetworkManagementApplicationPlatform

将网管信息数据进行分析、统计等操作并显示的应用平台。

3.3

网管站NetworkManagementStation

网络管理的实体，运行网络管理软件，对网络设备发送各种查询报文，并接收来自被管设备的响应

及陷阱（Trap）报文。

3.4

代理Agent

存在于被管理设备中的软/硬件模组，管理/控制本地设备信息，并响应网管站请求，传送这些信息。

3.5

摘要字LastChange

一个时间戳，表示对应网管信息数据最新更改时间，用于比较上下级网管信息同步情况。

1

DB33/T629.6—2011

4缩略语

SNMPSimpleNetworkManagementProtocol简单网络管理协议

MIBManagementInformationBase管理信息库

OIDObjectIdentifier对象、客体标识符

BNFBackusNormalForm巴柯斯范式

5联网单元网络管理

5.1联网结构

联网结构采取分布式设计，支持多级级联，每个联网单元部署一个SNMP代理，负责采集本域内的设

备、用户、联网服务器的运行状态信息和故障报警信息。不同域的系统采用SNMP协议，通过SNMP代理实

现监控系统之间的运行状态信息和故障报警信息共享。联网结构如图1所示。

前端设备用户联网服务器SNMP代理1网管数据库

联网单元管理域1

网管应用平台

前端设备用户联网服务器SNMP代理2网管数据库

联网单元管理域2

网管应用平台

前端设备用户联网服务器SNMP代理3网管数据库

联网单元管理域3

网管应用平台

图1联网结构

SNMP代理将采集的设备、用户、联网服务器的运行状态信息和故障报警信息存储于网管数据库，各

级网管应用平台用户通过权限认证后即可进行查看、统计、分析系统状态，生成报表信息。一个联网单

元，既是网管站，又是代理。

在本域内，SNMP代理直接向设备采集信息。

在跨域联网，如上级网管站SNMP1向下级代理SNMP3查询平台信息，需要先通过中间SNMP2代理（对

SNMP3来说是网管站），步骤如下：

a)SNMP1网管站向SNMP2代理发送查询请求，并将本级摘要字作为参数传递；

b)SNMP2网管站向SNMP3代理发送查询请求，查询SNMP3代理的摘要字；

2

DB33/T629.6—2011

c)SNMP2网管站将本级摘要字与SNMP3代理摘要字比较，如相同，则将本级网管数据库中对应信

息返回SNMP1网管站，如不同，则向SNMP3代理发送查询请求；

d)SNMP3代理将本级网管数据库中对应信息返回，并将摘要字同时返回。

e)SNMP2代理更新本级网管数据库中对应信息，包括摘要字，并将信息返回SNMP1网管站。

5.2管理信息

5.2.1概述

联网单元SNMP代理是在传统的SNMP代理基础上，增加了对跨区域联网系统中联网单元的管理信息对

象，分为6个组，分别是t629platform平台信息组、t629real-session实时点播组、t629vod-session

历史点播组、t629server服务器组、t629camera摄像机组、t629notification事件通知组。这些组节点

在OID树中的位置如图2所示，详见附录A：

根iso(1)

memberbody(1)

t629platform(1)

china(156)

t629real-session(2)

DB33-T629(330669)

t629vod-session(3)

t629networking-unit(1)

t629server(4)

t629camera(5)

t629notification(6)

图2OID结构DB33/T629总结构

这些组节点类型赋值语句如表1所示。

表1t629networking-unit巴柯斯范式

巴柯斯范式（BNF）

t629networking-unitOBJECTIDENTIFIER::={DB33-T6291}

t629platformOBJECTIDENTIFIER::={t629networking-unit1}

t629real-sessionOBJECTIDENTIFIER::={t629networking-unit2}

t629vod-sessionOBJECTIDENTIFIER::={t629networking-unit3}

t629serverOBJECTIDENTIFIER::={t629networking-unit4}

t629cameraOBJECTIDENTIFIER::={t629networking-unit5}

t629notificationOBJECTIDENTIFIER::={t629networking-unit6}

5.2.2t629platform组

t629platform组中定义了1个t629platTable表和1个t629pfLastChange节点。t629platTable表中有

8个列对象。该组中定义的被管理对象描述了联网平台的基本信息，结构如图3所示，详见附录B。

3

DB33/T629.6—2011

t629platform(1)

t629pfTable(1)

t629pfEntry(1)

t629pfIndex(1)t629pfContact(5)

t629pfCode(2)t629pfUpTime(6)

t629pfName(3)t629pfOnline(7)

t629pfManufactory(4)t629pfAliveCount(8)

t629pfLastChange(2)

图3OID结构t629platform结构

这些节点类型赋值语句如表2所示。

表2t629platform巴柯斯范式

巴柯斯范式（BNF）

t629pfTableOBJECT-TYPE

SYNTAXSEQUENCEOFt629PfEntry

ACCESSnot-accessible

STATUScurrent

DESCRIPTION""

::={t629platform1}

t629pfLastChangeOBJECT-TYPE

SYNTAXTimeTicks

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629platform2}

t629pfEntryOBJECT-TYPE

SYNTAXt629PfEntry

ACCESSnot-accessible

STATUScurrent

DESCRIPTION""

INDEX{t629pfIndex}

::={t629pfTable1}

t629PfEntry::=SEQUENCE{

t629pfIndexInteger32,

t629pfCodeOCTETSTRING(SIZE(18)),

t629pfNameDisplayString,

t629pfManufactoryDisplayString,

4

DB33/T629.6—2011

表2t629platform巴柯斯范式（续）

巴柯斯范式（BNF）

t629pfContactDisplayString,

t629pfUpTimeDateAndTime,

t629pfOnlineTruthValue,

t629pfAliveCountCounter64

}

t629pfIndexOBJECT-TYPE

SYNTAXInteger32

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629pfEntry1}

t629pfCodeOBJECT-TYPE

SYNTAXOCTETSTRING(SIZE(18))

ACCESSread-only

STATUScurrent

DESCRIPTION"TheCodeofPlatform."

::={t629pfEntry2}

t629pfNameOBJECT-TYPE

SYNTAXDisplayString(SIZE(0..63))

ACCESSread-only

STATUScurrent

DESCRIPTION"TheNameofPlatform."

::={t629pfEntry3}

t629pfManufactoryOBJECT-TYPE

SYNTAXDisplayString(SIZE(0..63))

ACCESSread-only

STATUScurrent

DESCRIPTION"."

::={t629pfEntry4}

t629pfContactOBJECT-TYPE

SYNTAXDisplayString(SIZE(0..63))

ACCESSread-only

STATUScurrent

DESCRIPTION"."

::={t629pfEntry5}

t629pfUpTimeOBJECT-TYPE

SYNTAXDateAndTime

ACCESSread-only

STATUScurrent

DESCRIPTION""

5

DB33/T629.6—2011

表2t629platform巴柯斯范式（续）

巴柯斯范式（BNF）

::={t629pfEntry6}

t629pfOnlineOBJECT-TYPE

SYNTAXTruthValue

ACCESSread-only

STATUScurrent

DESCRIPTION""

DEFVAL{false}

::={t629pfEntry7}

t629pfAliveCountOBJECT-TYPE

SYNTAXCounter64

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629pfEntry8}

5.2.3t629real-session组

t629real-session组中定义了1个t629realMediaTable表和1个t629rsMediaLastChange节点。

t629realMediaTable表中有11个列对象。该组中定义的被管理对象描述了联网平台的实时媒体会话信

息，结构如图4所示，详见附录C。

t629real-session(2)

t629rsMediaTable(1)

t629rsMediaEntry(1)

t629rsMediaIndex(1)t629rsMediaDestAddrType(7)

t629rsMediaStatus(2)t629rsMediaDest(8)

t629rsMediaCode(3)t629rsMediaBitrate(9)

t629rsMediaCallid(4)t629rsMediaSetUpTime(10)

t629rsMediaSourAddrType(5)t629rsMediaTeardownTime(11)

t629rsMediaSourAddr(6)

t629rsMediaLastChange(2)

图4OID结构t629real-session结构

6

DB33/T629.6—2011

这些节点类型赋值语句如表3所示。

表3t629real-session巴柯斯范式

巴柯斯范式（BNF）

t629rsMediaTableOBJECT-TYPE

SYNTAXSEQUENCEOFt629RealMediaEntry

ACCESSnot-accessible

STATUScurrent

DESCRIPTION""

::={t629real-session1}

t629rsMediaLastChangeOBJECT-TYPE

SYNTAXTimeTicks

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629real-session2}

t629rsMediaEntryOBJECT-TYPE

SYNTAXt629RsMediaEntry

ACCESSnot-accessible

STATUScurrent

DESCRIPTION""

INDEX{t629rsMediaIndex}

::={t629rsMediaTable1}

t629RsMediaEntry::=SEQUENCE{

t629rsMediaIndexInteger32,

t629rsMediaStatusTruthValue,

t629rsMediaCodeOCTETSTRING(SIZE(18)),

t629rsMediaCallidInteger32,

t629rsMediaSourAddrTypeInetAddressType,

t629rsMediaSourAddrInetAddress,

t629rsMediaDestAddrTypeInetAddressType,

t629rsMediaDestAddrInetAddress,

t629rsMediaBitrateInteger32,

t629rsMediaSetUpTimeDateAndTime,

t629rsMediaTeardownTimeDateAndTime

}

t629rsMediaIndexOBJECT-TYPE

SYNTAXInteger32

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629rsMediaEntry1}

7

DB33/T629.6—2011

表3t629real-session巴柯斯范式（续）

巴柯斯范式（BNF）

t629rsMediaStatusOBJECT-TYPE

SYNTAXTruthValue

ACCESSread-only

STATUScurrent

DESCRIPTION""

DEFVAL{false}

::={t629rsMediaEntry2}

t629rsMediaCodeOBJECT-TYPE

SYNTAXOCTETSTRING(SIZE(18))

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629rsMediaEntry3}

t629rsMediaCallidOBJECT-TYPE

SYNTAXInteger32

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629rsMediaEntry4}

t629rsMediaSourAddrTypeOBJECT-TYPE

SYNTAXInetAddressType

ACCESSread-only

STATUScurrent

DESCRIPTION"ThetypeofaddressinrsMediaSourAddr"

::={t629rsMediaEntry5}

t629rsMediaSourAddrOBJECT-TYPE

SYNTAXInetAddress

ACCESSread-only

STATUScurrent

DESCRIPTION"TheIPv4,IPv6addressofRealMediaSour."

::={t629rsMediaEntry6}

t629rsMediaDestAddrTypeOBJECT-TYPE

SYNTAXInetAddressType

ACCESSread-only

STATUScurrent

DESCRIPTION"TnetypeofaddressinrsMediaDestAddr."

::={t629rsMediaEntry7}

t629rsMediaDestAddrOBJECT-TYPE

SYNTAXInetAddress

ACCESSread-only

8

DB33/T629.6—2011

表3t629real-session巴柯斯范式（续）

巴柯斯范式（BNF）

STATUScurrent

DESCRIPTION"TheIPv4,IPv6addressofRealMediaDest."

::={t629rsMediaEntry8}

t629rsMediaBitrateOBJECT-TYPE

SYNTAXInteger32

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629realMediaEntry9}

t629rsMediaSetUpTimeOBJECT-TYPE

SYNTAXDateAndTime

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629rsMediaEntry10}

t629rsMediaTeardownTimeOBJECT-TYPE

SYNTAXDateAndTime

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629rsMediaEntry11}

5.2.4t629vod-session组

t629vod-session组中定义了1个t629vsMediaTable表和1个t629vsMediaLastChange节点。

t629vsMediaTable表中有10个列对象。该组中定义的被管理对象描述了联网平台的历史图像点播下载会

话信息，结构如图5所示，详见附录D。

t629vod-session(3)

t629vsMediaTable(1)

t629vsMediaEntry(1)

t629vsMediaIndex(1)t629vsMediaBeginTime(6)

t629vsMediaStatus(2)t629vsMediaEndTime(7)

t629vsMediaCode(3)t629vsMediaSetupTime(8)

t629vsMediaCallid(4)t629vsMediaTeardownTime(9)

t629vsMediaPlayurl(5)t629vsMediaBitrate(10)

t629vsMediaLastChange(2)

9

DB33/T629.6—2011

图5OID结构t629vod-session结构

这些节点类型赋值语句如表4所示。

表4t629vod-session巴柯斯范式

巴柯斯范式（BNF）

t629vsMediaTableOBJECT-TYPE

SYNTAXSEQUENCEOFt629VodMediaEntry

ACCESSnot-accessible

STATUScurrent

DESCRIPTION""

::={t629vod-session1}

t629vsMediaLastChangeOBJECT-TYPE

SYNTAXTimeTicks

ACCESSread-only

STATUScurrent

DESCRIPTION""

::={t629vod-session2}

t629vsMediaEntryOBJECT-TYPE

SYNTAXt629VsMediaEntry

ACCESSnot-accessible

STATUScurrent

DESCRIPTION""

INDEX{t629vsMediaIndex}

::={t629vsMediaTable1}

t629VsMediaEntry::=SEQUENCE{

t629vsMediaIndexInteger32,

t629vsMediaStatusTruthValue,

t
