DB33/T 629.4-2011 跨区域视频监控联网共享技术规范 第4部分：用户及设备编码管理

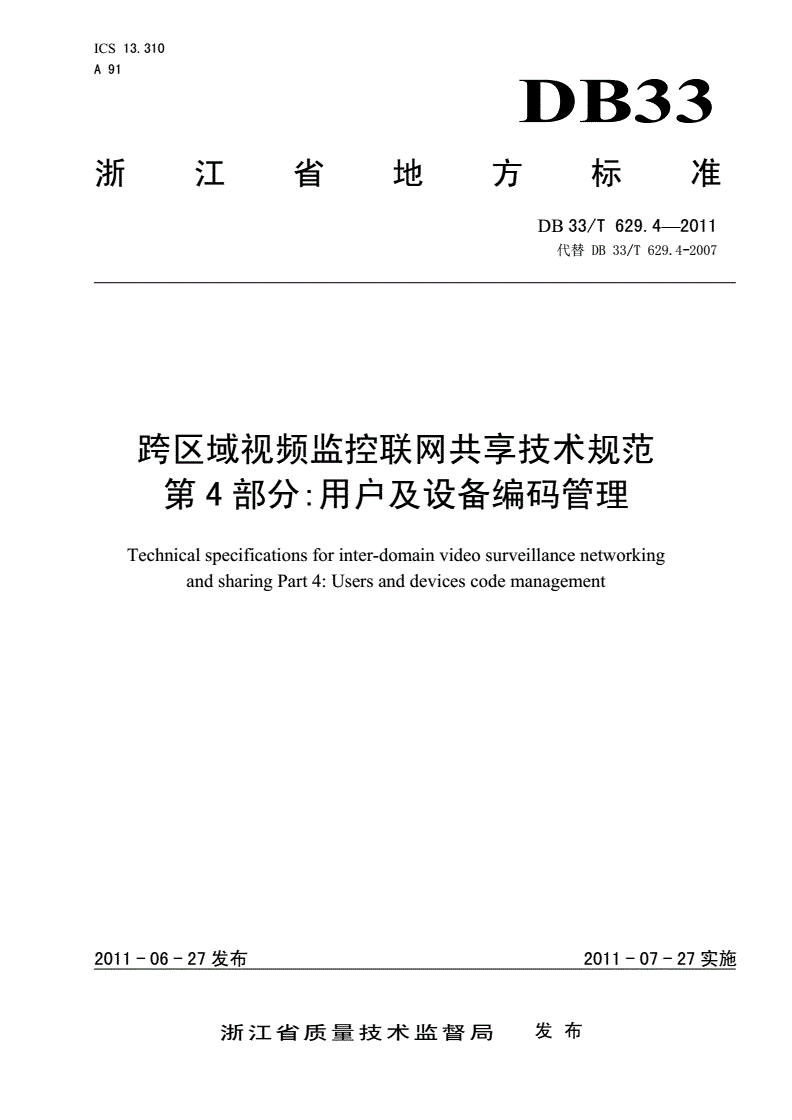

ICS13.310

A91

DB33

浙江省地方标准

DB33/T629.4—2011

代替DB33/T629.4-2007

跨区域视频监控联网共享技术规范

第4部分:用户及设备编码管理

Technicalspecificationsforinter-domainvideosurveillancenetworking

andsharingPart4:Usersanddevicescodemanagement

2011-06-27发布2011-07-27实施

浙江省质量技术监督局发布

DB33/T629.4—2011

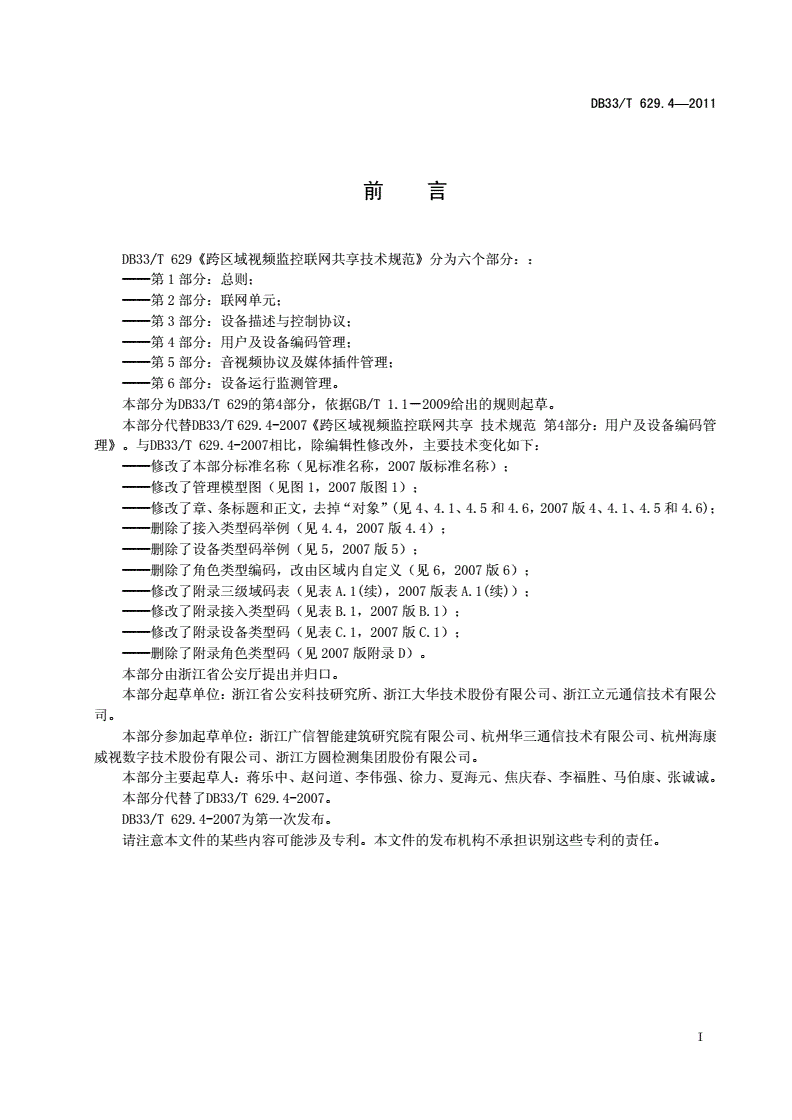

前言

DB33/T629《跨区域视频监控联网共享技术规范》分为六个部分：：

——第1部分：总则；

——第2部分：联网单元；

——第3部分：设备描述与控制协议；

——第4部分：用户及设备编码管理；

——第5部分：音视频协议及媒体插件管理；

——第6部分：设备运行监测管理。

本部分为DB33/T629的第4部分，依据GB/T1.1－2009给出的规则起草。

本部分代替DB33/T629.4-2007《跨区域视频监控联网共享技术规范第4部分：用户及设备编码管

理》。与DB33/T629.4-2007相比，除编辑性修改外，主要技术变化如下：

——修改了本部分标准名称（见标准名称，2007版标准名称）；

——修改了管理模型图（见图1，2007版图1）；

——修改了章、条标题和正文，去掉“对象”(见4、4.1、4.5和4.6，2007版4、4.1、4.5和4.6)；

——删除了接入类型码举例（见4.4，2007版4.4）；

——删除了设备类型码举例（见5，2007版5）；

——删除了角色类型编码，改由区域内自定义（见6，2007版6）；

——修改了附录三级域码表（见表A.1(续)，2007版表A.1(续)）；

——修改了附录接入类型码（见表B.1，2007版B.1）；

——修改了附录设备类型码（见表C.1，2007版C.1）；

——删除了附录角色类型码（见2007版附录D）。

本部分由浙江省公安厅提出并归口。

本部分起草单位：浙江省公安科技研究所、浙江大华技术股份有限公司、浙江立元通信技术有限公

司。

本部分参加起草单位：浙江广信智能建筑研究院有限公司、杭州华三通信技术有限公司、杭州海康

威视数字技术股份有限公司、浙江方圆检测集团股份有限公司。

本部分主要起草人：蒋乐中、赵问道、李伟强、徐力、夏海元、焦庆春、李福胜、马伯康、张诚诚。

本部分代替了DB33/T629.4-2007。

DB33/T629.4-2007为第一次发布。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

I

DB33/T629.4—2011

跨区域视频监控联网共享技术规范

第4部分:用户及设备编码管理

1范围

DB33/T629的本部分规定了跨区域视频监控联网共享中用户及设备管理规则，及其相关对象编码要

求。

本部分适用于视频监控系统的跨区域联网共享建设，相关系统及相关软硬件产品的设计与开发。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2260中华人民共和国行政区划代码

3管理模型

用户根据所拥有的权限来实现对设备的功能访问，管理模型如图1所示，具体实现参照附录E示例。

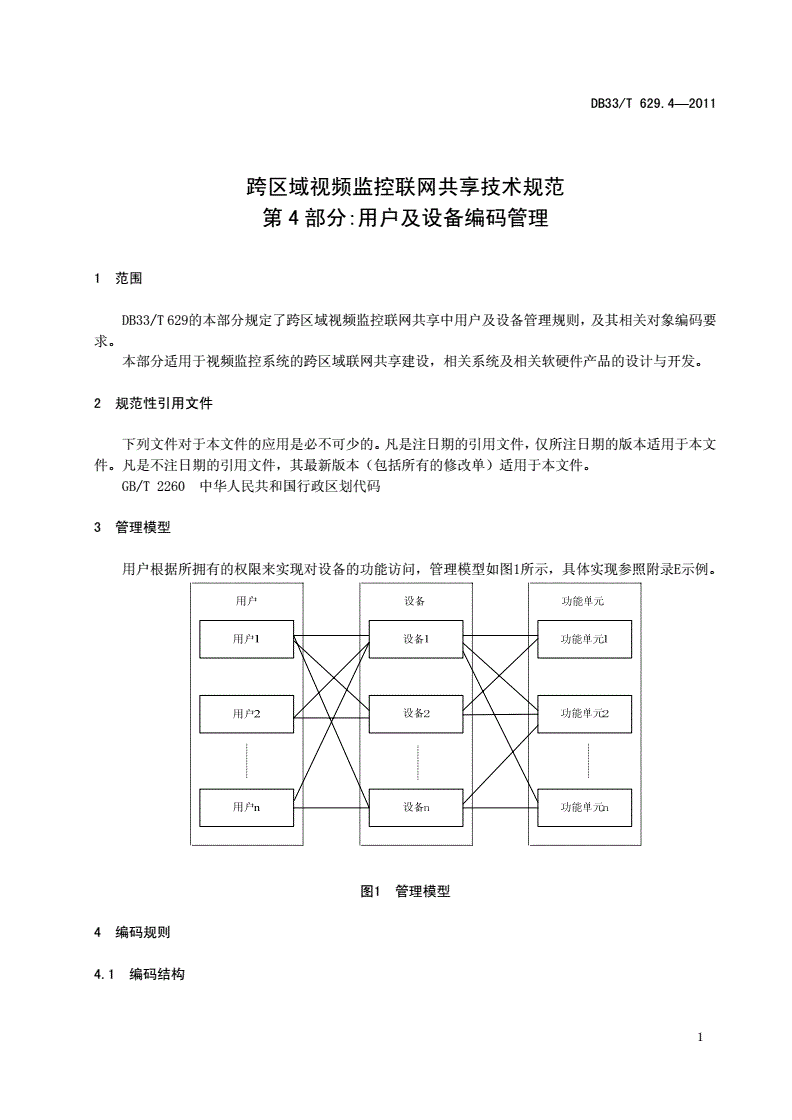

图1管理模型

4编码规则

4.1编码结构

1

DB33/T629.4—2011

编码采用分级分域的编码方法，将视频监控区域划分为省、市、县/市/区、派出所/街道/乡镇/大

型单位四级，具体由十八位完全十进制阿拉伯数字码组成的特征组合码。排列顺序从左至右依次：六位

数字码为三级域代码，两位数字码为四级域代码，两位数字码为接入类型码，六位数字码为区域码，两

位数字码为类型码。编码结构如图2所示。

对象类型码

区域对象码

接入类型码

四级域代码

三级域代码

图2对象编码结构

4.2三级域代码

三级域代码为六位数字码，表示编码对象所在省、市、区(县)的域代码，参照GB/T2260的规定执

行。浙江省三级域码表的详细内容见附录A。

4.3四级域代码

四级域代码为二位数字码，表示在某一个三级域代码所标识的区域范围内，对派出所/街道/乡镇/

大型单位编定的顺序码，顺序码“00”为三级域管辖单位预留。其他单位编码从“01”开始，确保唯一

性的前提下自定义。

4.4接入类型码

接入类型码为二位数字码，表示接入对象的系统建设主体类型。按区域视频监控系统建设主体可分

为政府机关、企业/事业单位等。接入类型码表详细内容见附录B。

4.5区域码

区域码为六位数字码，表示在某一个四级域代码所标识的区域范围内，对各主要用户、设备等对象

编定的顺序码。区域码范围从“000000”～“999999”，“000000”代表未被使用。

4.6类型码

类型码为二位数字码，表示数字/模拟设备、用户、联网单元类型。数字/模拟设备类型码为“00”～

“89”，用户类型码为“90”～“98”，联网单元类型码为“99”。

5设备地址编码规则

区域视频监控系统内的设备分为数字设备和模拟设备两大类。其中数字设备包括数字图像编码设

备、数字图像录像设备、网络摄像机、数字图像解码设备、监控联网服务器、视频代理服务器、网络数

字矩阵等；模拟设备包括模拟摄像机、模拟矩阵、模拟报警主机等。

2

DB33/T629.4—2011

设备地址的结构参照本部分第4.1条对象编码的形式，由十八位数字码组成。排列顺序从左至右依

次：六位数字码为三级域代码，两位数字码为四级域代码，两位数字码为接入类型码，六位数字码为区

域设备码，两位数字码为设备类型码。设备地址编码如表1.

设备类型码表详细内容见附录C。

表1设备地址编码

123456789101112131415161718

三级域代码四级域代码接入类型码区域设备码设备类型码

6用户编码规则

用户编码的结构参照本部分第4.1条对象编码的形式执行，由十八位数字码组成。排列顺序从左至

右依次：六位数字码为三级域代码，两位数字码为四级域代码，两位数字码为接入类型码，六位数字码

为区域用户码，两位数字码为角色类型码。用户编码见表2.

表2用户编码

123456789101112131415161718

三级域代码四级域代码接入类型码区域设备码角色类型码

角色类型码为“90”～“98”的二位数字码，由各区域内自定义。

7联网单元地址编码规则

联网单元在管理模型中作为一种特殊用户进行地址编码，其地址码结构参照本部分第4.1条对象编

码的形式执行，由十八位数字码组成。排列顺序从左至右依次：六位数字码为三级域代码，两位数字码

为四级域代码，两位数字码为接入类型码，六位数字码为区域联网单元码，两位类型码固定为数字“99”。

联网单元地址编码见表3。

表3联网单元地址编码

123456789101112131415161718

三级域代码四级域代码接入类型码区域设备码类型码

8功能单元编码规则

功能单元码采用十六进制变长字符串，长度小于等于255字节，如表4所示：

表4功能单元码表达方式表

功能单元1功能单元1功能单元2功能单元2功能单元N功能单元N

%%……%

高字节低字节高字节低字节高字节低字节

功能单元码字符串中每一个字符的取值在“0”～“9”、“a”～“f”、“A”～“F”范围中，可

转化为0x0和0xf的一个十六进制数。十六进制数的每一个比特位表示一个功能码，对应一个功能单元。

“%e1%80%00”包含了五个功能，分别为%01、%20、%40、%80、%00%80功能单元。具体功能单元码详细

定义见附录D。

3
