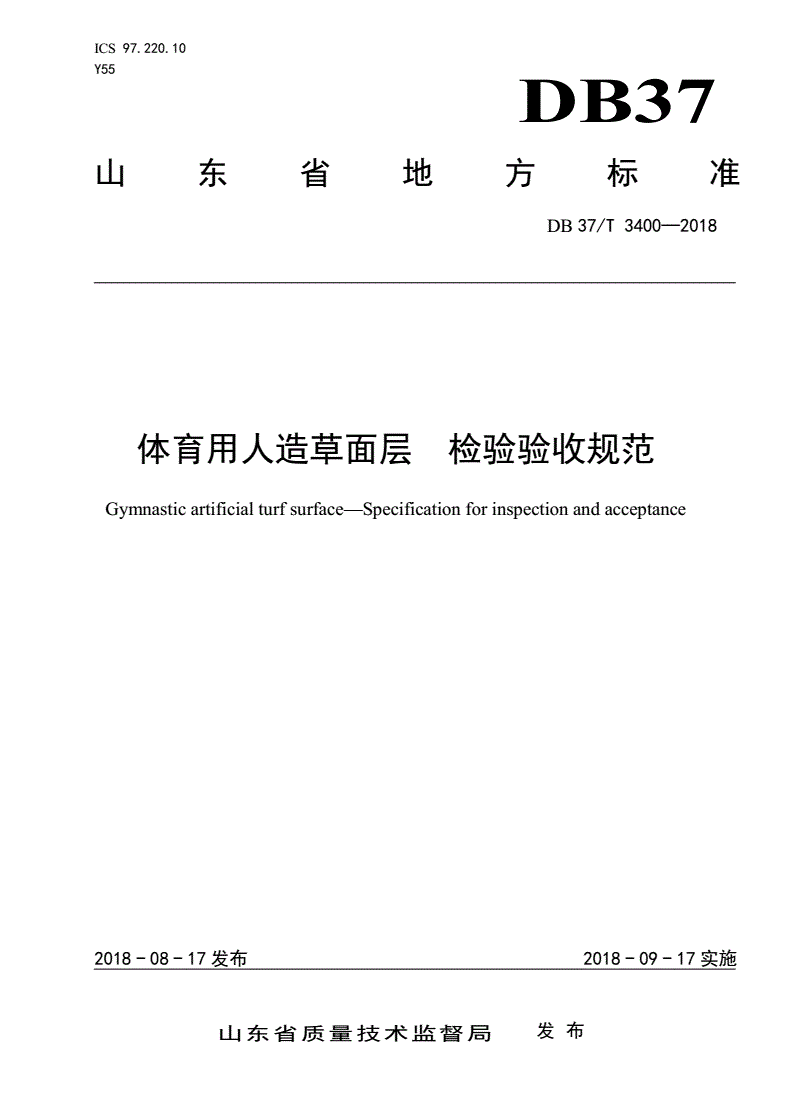

DB37/T 3400-2018 体育用人造草面层 检验验收规范

ICS97.220.10

Y55

DB37

山东省地方标准

DB37/T3400—2018

体育用人造草面层检验验收规范

Gymnasticartificialturfsurface—Specificationforinspectionandacceptance

2018-08-17发布2018-09-17实施

山东省质量技术监督局发布

DB37/T3400—2018

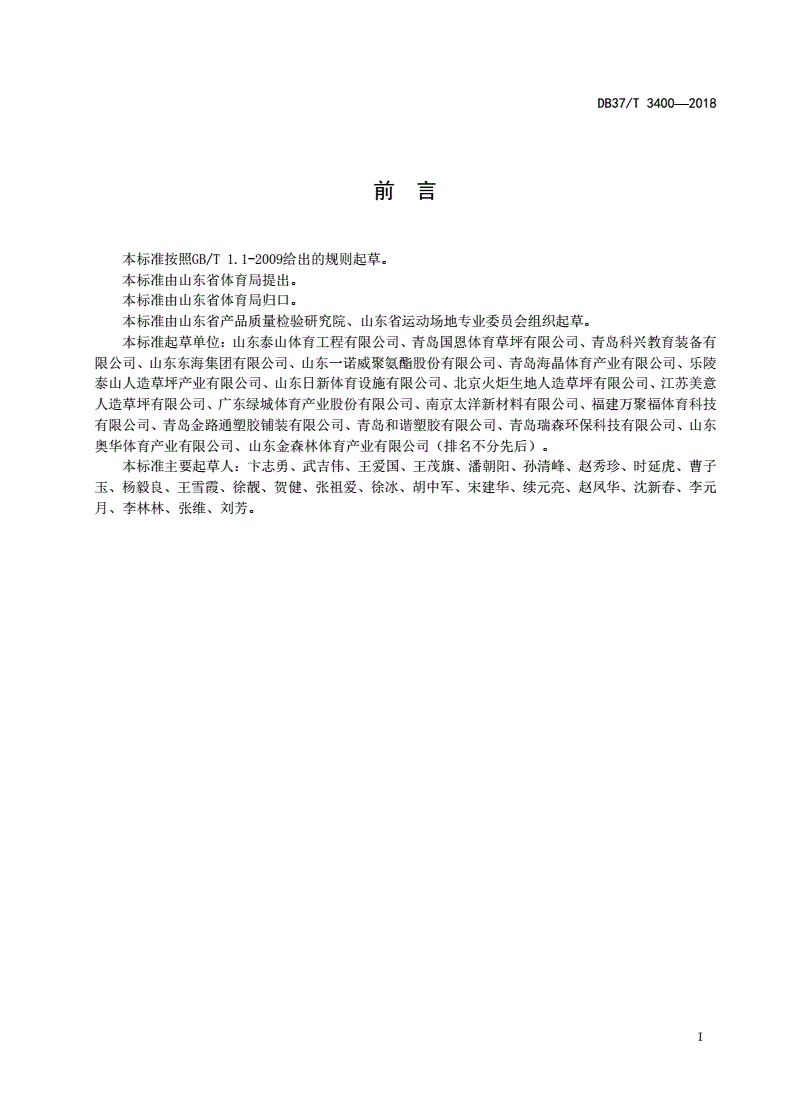

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省体育局提出。

本标准由山东省体育局归口。

本标准由山东省产品质量检验研究院、山东省运动场地专业委员会组织起草。

本标准起草单位：山东泰山体育工程有限公司、青岛国恩体育草坪有限公司、青岛科兴教育装备有

限公司、山东东海集团有限公司、山东一诺威聚氨酯股份有限公司、青岛海晶体育产业有限公司、乐陵

泰山人造草坪产业有限公司、山东日新体育设施有限公司、北京火炬生地人造草坪有限公司、江苏美意

人造草坪有限公司、广东绿城体育产业股份有限公司、南京太洋新材料有限公司、福建万聚福体育科技

有限公司、青岛金路通塑胶铺装有限公司、青岛和谐塑胶有限公司、青岛瑞森环保科技有限公司、山东

奥华体育产业有限公司、山东金森林体育产业有限公司（排名不分先后）。

本标准主要起草人：卞志勇、武吉伟、王爱国、王茂旗、潘朝阳、孙清峰、赵秀珍、时延虎、曹子

玉、杨毅良、王雪霞、徐靓、贺健、张祖爱、徐冰、胡中军、宋建华、续元亮、赵凤华、沈新春、李元

月、李林林、张维、刘芳。

I

DB37/T3400—2018

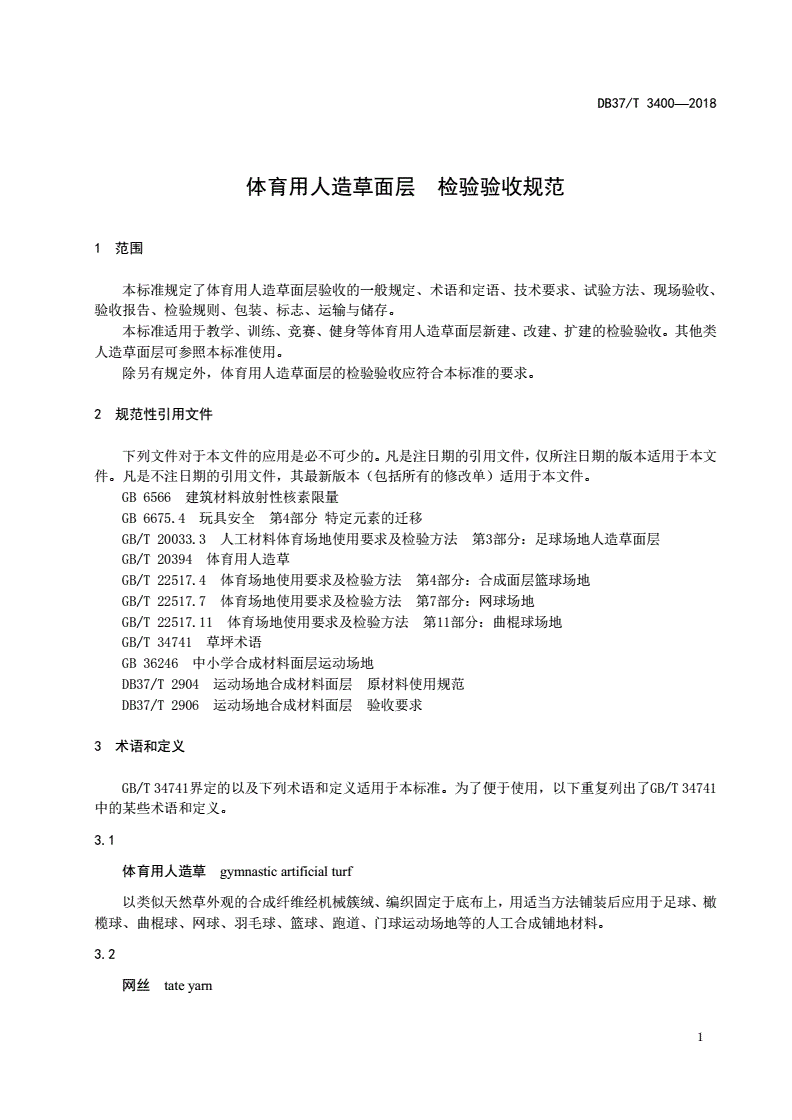

体育用人造草面层检验验收规范

1范围

本标准规定了体育用人造草面层验收的一般规定、术语和定语、技术要求、试验方法、现场验收、

验收报告、检验规则、包装、标志、运输与储存。

本标准适用于教学、训练、竞赛、健身等体育用人造草面层新建、改建、扩建的检验验收。其他类

人造草面层可参照本标准使用。

除另有规定外，体育用人造草面层的检验验收应符合本标准的要求。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB6566建筑材料放射性核素限量

GB6675.4玩具安全第4部分特定元素的迁移

GB/T20033.3人工材料体育场地使用要求及检验方法第3部分：足球场地人造草面层

GB/T20394体育用人造草

GB/T22517.4体育场地使用要求及检验方法第4部分：合成面层篮球场地

GB/T22517.7体育场地使用要求及检验方法第7部分：网球场地

GB/T22517.11体育场地使用要求及检验方法第11部分：曲棍球场地

GB/T34741草坪术语

GB36246中小学合成材料面层运动场地

DB37/T2904运动场地合成材料面层原材料使用规范

DB37/T2906运动场地合成材料面层验收要求

3术语和定义

GB/T34741界定的以及下列术语和定义适用于本标准。为了便于使用，以下重复列出了GB/T34741

中的某些术语和定义。

3.1

体育用人造草gymnasticartificialturf

以类似天然草外观的合成纤维经机械簇绒、编织固定于底布上，用适当方法铺装后应用于足球、橄

榄球、曲棍球、网球、羽毛球、篮球、跑道、门球运动场地等的人工合成铺地材料。

3.2

网丝tateyarn

1

DB37/T3400—2018

未经梳理表面成网状结构的人造草丝。

3.3

单丝monofilament

未经梳理表面成单根状结构的人造草丝。

3.4

底布backing

固定草丝的合成材料层。

3.5

卷曲丝curly

呈无规则弯曲状的人造草丝。

3.6

草丝高度pileheight

人造草丝伸出底布以上的长度。

3.7

草簇tuft

编制成体育用人造草面层的最小簇绒单位。

3.8

纵向密度verticalrate

纵向每米体育用人造草面层的草簇个数。

3.9

横向密度horizontalrate

横向每米体育用人造草面层的行数。

3.10

运动质量playingquality

草坪场地表面用于比赛运动时所表现出的特性，一方面表现在球场对所进行运动项目的适宜性；另

一方面表现在运动员对草坪性能的感觉与要求。通常包括表面硬度、弹性、摩擦性能、平整度等。

[GB/T34741-2017，基本术语6.14]

3.11

球反弹性ballrebound

2

DB37/T3400—2018

球从一定高度下落时从场地表面上方反弹高度的能力。

[GB/T34741-2017，基本术语6.16]

3.12

角度球反弹性angleballrebound

球以一定速度和角度射向场地表面后草坪对其反弹的能力，以测量球入射地面的末速度和反弹后初

速度的比值表示。

[GB/T34741-2017，基本术语6.17]

3.13

草坪吸震性能shockabsorption

草坪吸收外力作用时产生的冲击力的性能。测试球员在草皮上奔跑时场地吸收冲击的能力。

[GB/T34741-2017，基本术语6.18]

3.14

球滚动距离ballrolldistance

标准赛球从特定测试装置上滚下后在草坪上所滚动的距离。

[GB/T34741-2017，基本术语6.24]

3.15

垂直变形verticaldeformation

当垂直向下的外力作用于草坪后，草坪垂直方向的变形程度。

[GB/T34741-2017，基本术语6.28]

4一般规定

4.1工程在竣工14天之后，进行验收。

4.2工程质量应符合设计文件的要求。

4.3承担检测和验收的单位应具备相应资质。

4.4现场验收时应向验收方提交以下文件：

a)验收申请表；

b)竣工图纸；

c)原材料明细及产品合格证书；

d)原材料及半成品的物理化学性能检验合格报告；

e)竣工后现场取样或平行做样的物理化学性能检验合格报告；

f)使用说明书或场地使用管理及维修保养说明书。

5技术要求

5.1外观

3

DB37/T3400—2018

人造草外观质量应符合表1的要求。

表1外观要求

序号名称项目要求

平整度基本平整、无凹凸不平

均匀度均匀、无明显漏针现象

1表面

色差不明显

草丝表面胶斑不明显

涂胶均匀

破损现象不允许

2底布

纵向、横向间距均匀

歪斜、跳线不明显

5.2物理性能

5.2.1人造草物理性能应符合标表2的要求。

表2人造草物理性能要求

技术要求

序号项目单位

簇密度＜18000簇密度≥18000

纵向允差±2

1草簇密度/%/

横向允差±0.3

2草丝高度允差mm±1

3草丝克重允差/%/±10

4渗水性（充矽砂前）aL/(min·m2)≥20

5阻燃性b
