T/CCMA 0209-2024 高原隧道工程机械动力电池系统设计规范

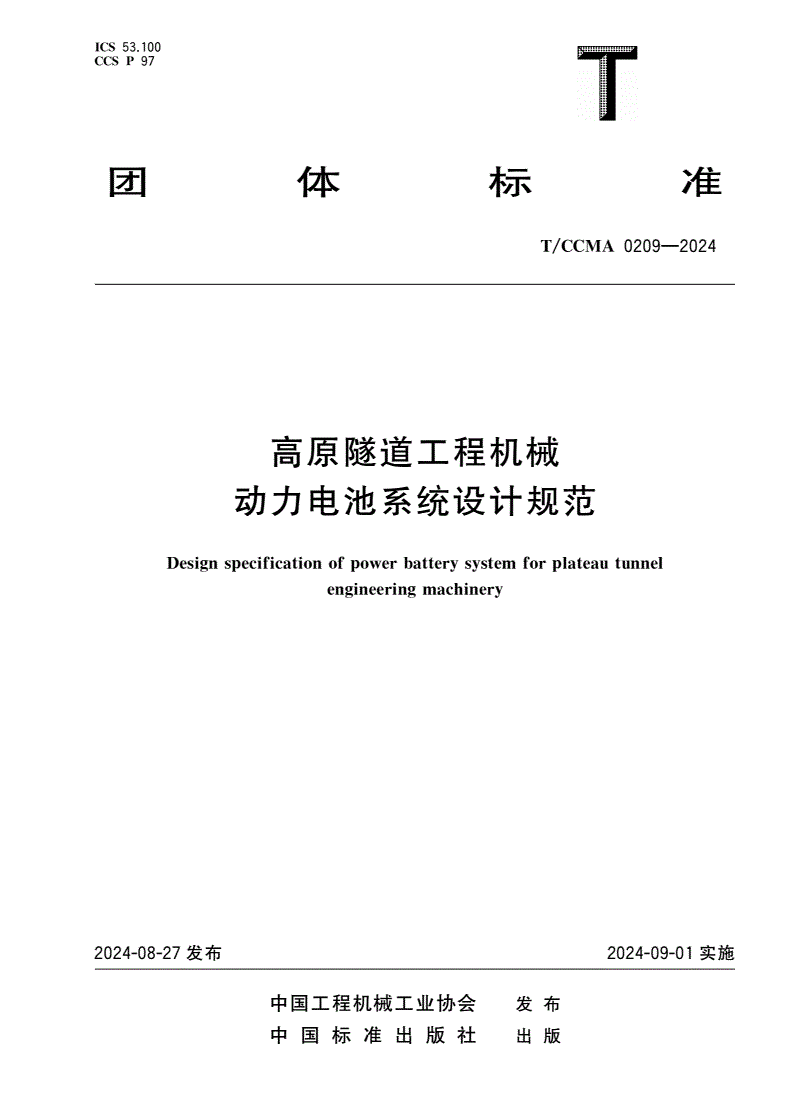

ICS53100

CCSP.97

团体标准

T/CCMA0209—2024

高原隧道工程机械

动力电池系统设计规范

Designspecificationofpowerbatterysystemforplateautunnel

engineeringmachinery

2024-08-27发布2024-09-01实施

中国工程机械工业协会发布

中国标准出版社出版

T/CCMA0209—2024

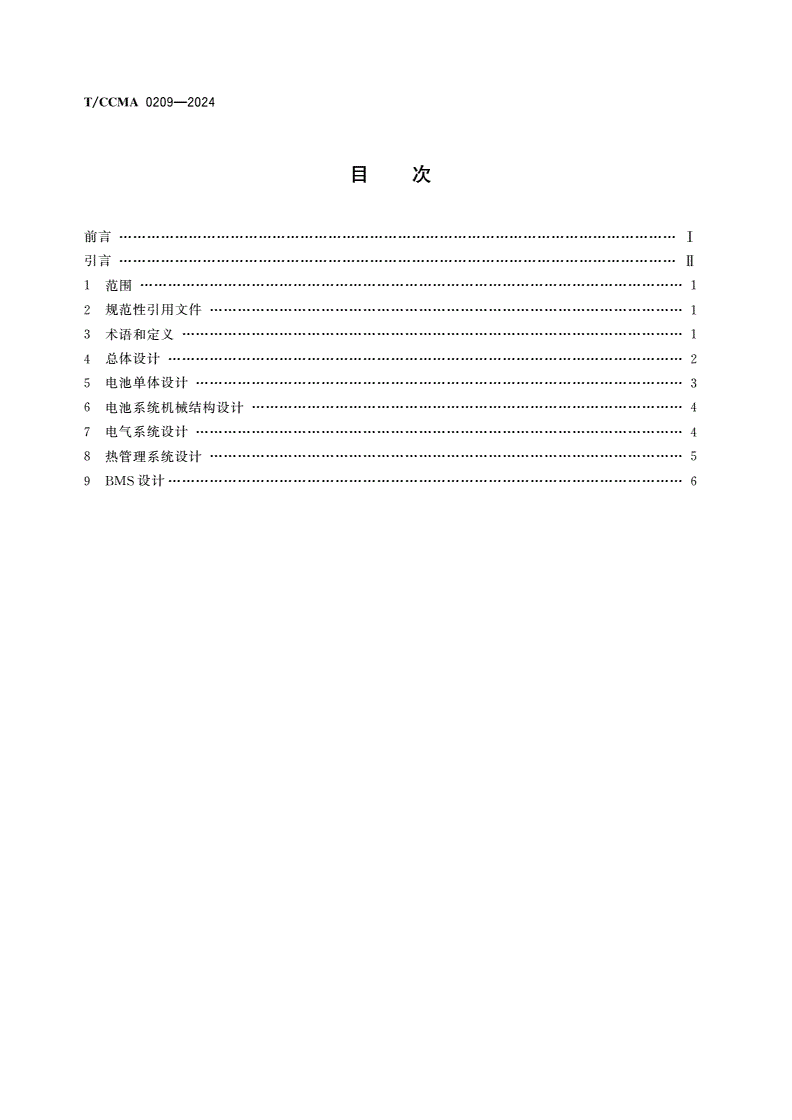

目次

前言

…………………………Ⅰ

引言

…………………………Ⅱ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

总体设计

4…………………2

电池单体设计

5……………3

电池系统机械结构设计

6…………………4

电气系统设计

7……………4

热管理系统设计

8…………………………5

设计

9BMS…………………6

T/CCMA0209—2024

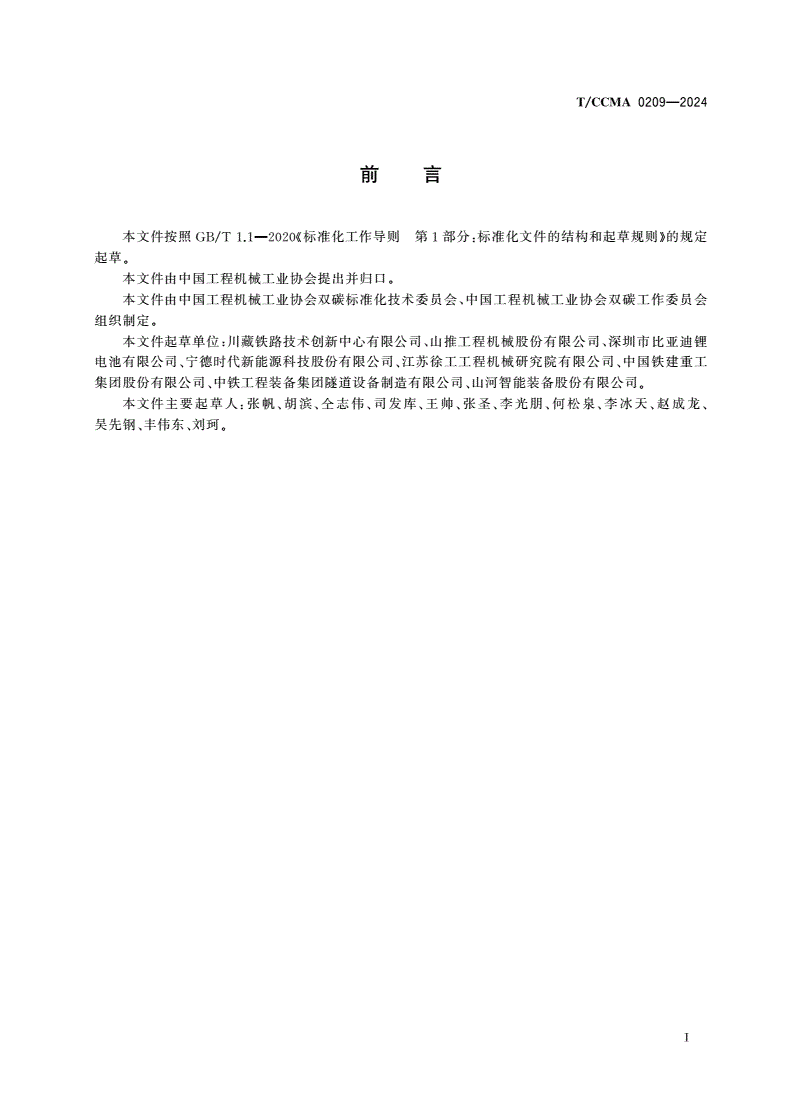

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件由中国工程机械工业协会提出并归口

。

本文件由中国工程机械工业协会双碳标准化技术委员会中国工程机械工业协会双碳工作委员会

、

组织制定

。

本文件起草单位川藏铁路技术创新中心有限公司山推工程机械股份有限公司深圳市比亚迪锂

:、、

电池有限公司宁德时代新能源科技股份有限公司江苏徐工工程机械研究院有限公司中国铁建重工

、、、

集团股份有限公司中铁工程装备集团隧道设备制造有限公司山河智能装备股份有限公司

、、。

本文件主要起草人张帆胡滨仝志伟司发库王帅张圣李光朋何松泉李冰天赵成龙

:、、、、、、、、、、

吴先钢丰伟东刘珂

、、。

Ⅰ

T/CCMA0209—2024

引言

随着我国基础设施建设的推进特别是在高原地区的交通网络构建中隧道工程作为关键节点其

,,,

技术与装备水平直接影响工程效率质量及环境适应性高原独特的自然环境如高海拔低气压低温

、。,、、

等对工程机械尤其是动力电池系统提出了更严苛的要求目前尚无针对高原隧道的动力电池设计标

,。

准迫切需要制定统一的规范以确保电池系统在高原环境下的安全可靠运行并推动工程机械的电动

,、,

化进程

。

为此川藏铁路技术创新中心有限公司联合多家企业依托国家重点研发计划共同编制了本文件

,,,。

本文件旨在为高原隧道施工中的工程机械提供统一的电池系统设计要求确保设备在高原特殊环境下

,

的适应性适用于在海拔以上地区进行隧道施工的工程机械包括挖掘机装载机运输车

。2000m,、、

辆等

。

本文件特别侧重环境适应性电池性能安全性设计及可靠性等方面的要求确保电池系统在高原

、、,

环境中的稳定性耐久性和安全性希望本文件能为高原隧道工程机械的绿色发展和安全施工提供重要

、,

的技术支撑

。

Ⅱ

T/CCMA0209—2024

高原隧道工程机械

动力电池系统设计规范

1范围

本文件规定了高原隧道电动工程机械用动力电池系统的单体模组机械结构电气系统热管理系

、、、、

统和设计要求

BMS。

本文件适用于高原隧道电动工程机械用动力锂离子电池的系统设计其他类型动力蓄电池可参照

,

执行

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

导电用铜板和条

GB/T2529

低压系统内设备的绝缘配合第部分高频电压应力考虑事项

GB/T16935.44:

电动汽车安全要求

GB/T18384—2020

道路车辆控制器局域网第部分低速容错媒介相关接口

GB/T41588.3(CAN)3:、

高原隧道电动工程机械用动力电池安全要求及实验室试验方法

T/CCMA0197

高原隧道电动工程机械用动力电池电性能要求及实验室试验方法

T/CCMA0198—2024

3术语和定义

下列术语和定义适用于本文件

。

31

.

高原隧道环境plateautunnelenvironment

海拔不低于气候多变温差较大可能出现极端天气如暴雪大风强紫外线等地质条

2000m,,,,、、;

件可能较为复杂如冻土地震活跃带等在隧道内会出现岩爆突泥涌水瓦斯等现象周边地区人口

,、,、、、;

密度低生态环境较为脆弱

,。

32

.

电池单体secondarycell

构成电池模组的基本单元且能实现化学能与电能相互转换

,。

33

.

电池模组batterymodule

将一个以上电池单体按照串联并联或串并联方式组合并作为电源使用的组合体

、,。

34

.

电池包batterypack

具有从外部获得电能并可对外输出电能的部件

。

1
