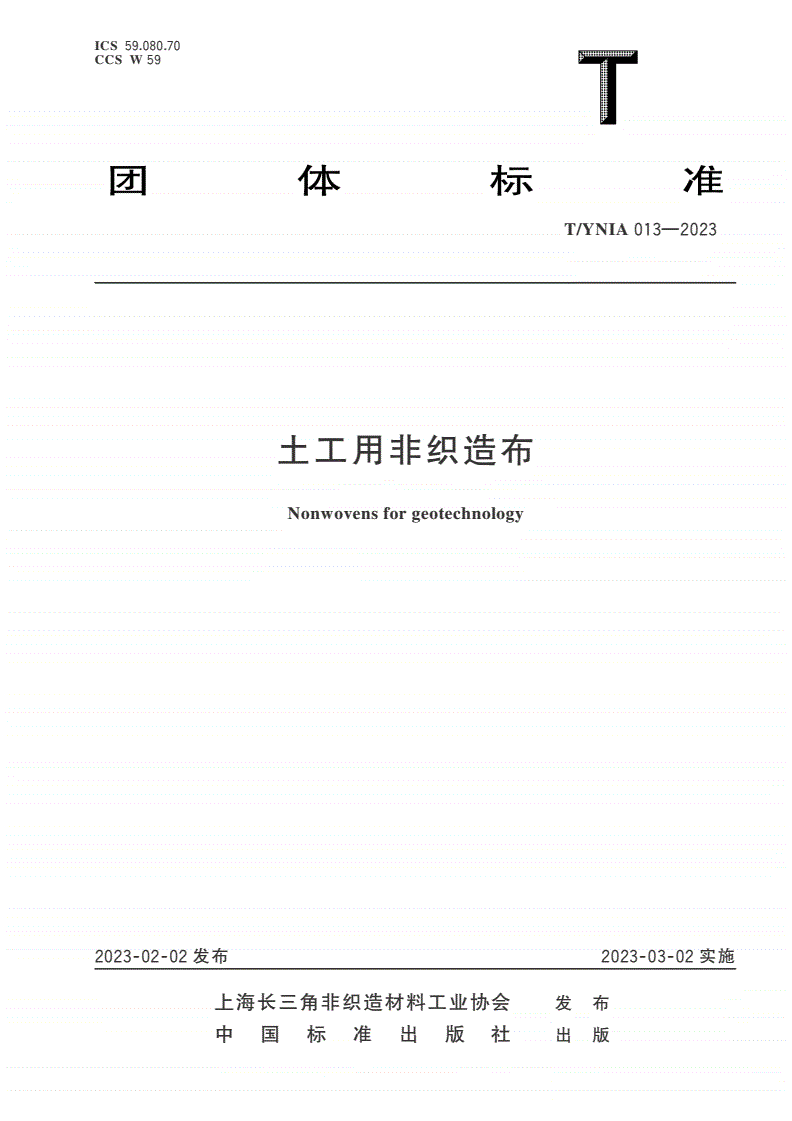

T/YNIA 013-2023 土工用非织造布

ICS59.080.70

CCSW59

T/YNIA013—2023

土工用非织造布

Nonwovensforgeotechnology

2023⁃02⁃02发布2023⁃03⁃02实施

上海长三角非织造材料工业协会发布

中国标准出版社出版

T/YNIA013—2023

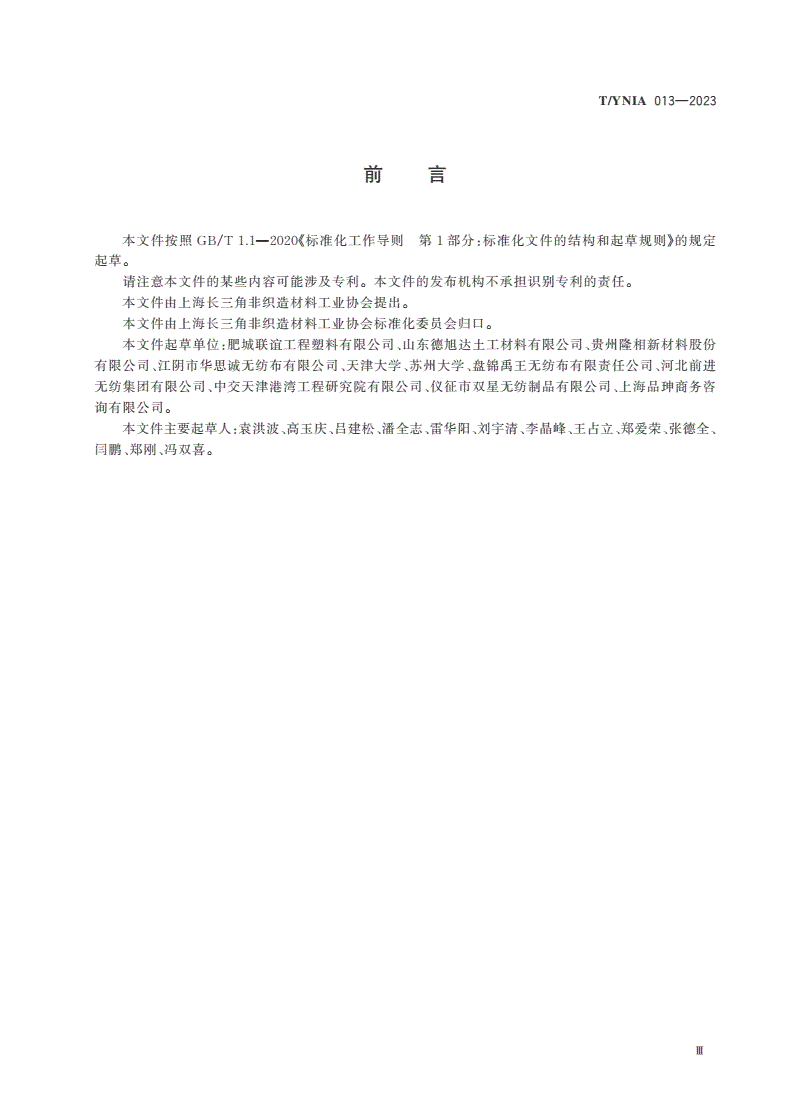

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由上海长三角非织造材料工业协会提出。

本文件由上海长三角非织造材料工业协会标准化委员会归口。

本文件起草单位：肥城联谊工程塑料有限公司、山东德旭达土工材料有限公司、贵州隆相新材料股份

有限公司、江阴市华思诚无纺布有限公司、天津大学、苏州大学、盘锦禹王无纺布有限责任公司、河北前进

无纺集团有限公司、中交天津港湾工程研究院有限公司、仪征市双星无纺制品有限公司、上海品珅商务咨

询有限公司。

本文件主要起草人：袁洪波、高玉庆、吕建松、潘全志、雷华阳、刘宇清、李晶峰、王占立、郑爱荣、张德全、

闫鹏、郑刚、冯双喜。

Ⅲ

T/YNIA013—2023

引言

非织造布广泛应用于水利水电、交通、环保、建筑等工程中，为了水利水电、交通、环保、建筑等工程建

设的发展需求，统一材料应用中的技术要求，特制定本文件。

本文件以目前的国际、国家、行业、团体标准和公开的技术文献与资料信息及检测数据为基础，综合

考虑了生产企业的实际状况、用户的利益和行业发展的需求编制而成，体现了本文件的先进性、科学性、

合理性和可操作性。

Ⅳ

T/YNIA013—2023

土工用非织造布

1范围

本文件规定了用于水利水电、交通、环保、建筑等工程领域中的土工用非织造布的产品分类、规格及

命名、技术要求、试验方法、检验规则、包装、标志、运输和贮存等。

本文件适用于水利水电、交通、环保、建筑等工程领域以聚丙烯（丙纶）、聚酯（涤纶）等为主要原料，利

用干法或聚合物直接成网法、经机械加固（针刺法）制成的土工用非织造布。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T4666纺织品织物长度和幅宽的测定

GB/T13760土工合成材料取样和试样准备

GB/T13761.1土工合成材料规定压力下厚度的测定第1部分：单层产品厚度的测定方法

GB/T13762土工合成材料土工布及土工布有关产品单位面积质量的测定方法

GB/T13763土工合成材料梯形法撕破强力的测定

GB/T14799土工布及其有关产品有效孔径的测定干筛法

GB/T14800土工合成材料静态顶破试验（CBR法）

GB/T15788土工合成材料宽条拉伸试验方法

GB/T17636土工布及其有关产品抗磨损性的测定砂布/滑块法

GB/T31899纺织品耐候性试验紫外光曝晒

FZ/T60011复合织物剥离强力试验方法

SL235土工合成材料测试规程

ASTMD6140土工布沥青浸油量测试方法（StandardTestMethodtoDetermineAsphaltRetention

ofPavingFabricsUsedinAsphaltPavingforFull⁃WidthApplications）

3术语和定义

下列术语和定义适用于本文件。

3.1

非织造土工布nonwovengeotextile

由定向的或随机取向的纤维、长丝或其他成分，通过机械固结、热粘合和（或）化学粘合方法制成的土

工布。

[来源：GB/T13759—2009，.1]

3.2

土工用非织造布nonwovensforgeotechnology

由定向的或随机取向的聚丙烯（丙纶）、聚酯（涤纶）等，利用干法或聚合物直接成网法、经机械加固

1

T/YNIA013—2023

（针刺法）制成的应用于水利水电、交通、环保、建筑等工程领域的非织造布。

[来源：GB/T13759—2009，.1，有修改]

3.3

断裂强度breakingstrength

单位宽度的土工用非织造布试样在外力作用下拉伸直至断裂时所能承受的最大拉力。

注：单位为千牛每米（kN/m）。

[来源：CJ/T430—2013，3.2，有修改]

3.4

断裂伸长率breakingelongation

断裂强度试验中，对应于最大拉力时的应变量

注：以百分比（%）表示。

[来源：CJ/T430—2013，3.3，有修改]

3.5

CBR顶破强力CBRpush⁃thoughforce；Californiabearingratiopush⁃thoughforce

直径50mm的平头圆柱顶杆垂直顶压试样过程中的最大顶压力。

注：单位为千牛（kN）。

[来源：SL235—2012，2.1.15，有修改]

3.6

梯形撕破强力tearingstrength

土工用非织造布在撕裂过程中抵抗扩大破损裂口时的最大力值。

注：单位为牛（N）。

[来源：GB/T13763—2010，3.4，有修改]

3.7

等效孔径apparentopeningsize

能通过土工用非织造布的近似最大颗粒直径。

注：单位为毫米（mm）。

[来源：SL235—2012，2.1.1，有修改]

3.8

垂直渗透系数coefficientofverticalpermeability

水流垂直于土工用非织造布材料平面，水力梯度等于1时的渗透流速。

注：单位为厘米每秒（cm/s）。

[来源：SL235—2012，2.1.3，有修改]

3.9

握持强力grapbreakingload

在土工用非织造布试样宽度范围内试样局部被夹持的条件下进行拉伸过程中出现的最大拉力。注：

单位为牛（N）。

[来源：SL235—2012，2.1.12，有修改]

3.10

握持伸长率grippingelongation

握持强力试验中，对应于最大拉力时的试样伸长率。

注：以百分比（%）表示。

[来源：SL235—2012，2.1.11，有修改]

2

T/YNIA013—2023

3.11

剥离强力peelingstrength

使构成土工用非织造布的组合层分离所需的最大力值。

注：单位为牛（N）。

[来源：FZ/T60011—2016，3.1，有修改]

4分类

4.1按照土工用非织造布的产品、功能和用途分类

按照产品分类：短纤针刺、长丝纺粘针刺。

按照功能分类：反滤、排水、隔离、防护、加强。

按照用途分类：水利水电、交通、环保、建筑。

4.2反滤、排水、隔离的土工用非织造布

在水利和路基等工程中，为保护各类岩土结构及其功能的稳定性，并有效地防止由于土颗粒的流失

而造成的土体破坏，同时满足水或气体穿过土工用非织造布自由排出的要求，避免水压力的升高危害岩

土结构的安全性等目的而使用的土工用非织造布。

4.3路基土加筋和防治不均匀沉降的土工用非织造布

在路基和边坡支护的工程建设中，为提高土体强度、减小土体变形，以达到稳定土体、增加路堤坡岸

的陡度、防止路基不均匀沉降等目的而使用的土工用非织造布。

4.4公路、铁路隧道配合防渗的土工用非织造布

在公路、铁路隧道的防渗排水工程中，保护防渗膜在施工和使用过程中不受损伤，并具备一定排水作

用的土工用非织造布。

4.5防治公路沥青路面反射裂缝的土工用非织造布

铺设在沥青混合料面层和基层（旧水泥路面或其他基层）之间，将沥青路面与路基结合在一起，用于

有效防治沥青路面的反射裂缝的土工用非织造布。

4.6垃圾填埋场防渗系统工程的土工用非织造布

在垃圾填埋场防渗系统工程中，置于防渗系统的上层和（或）下层，保护防渗膜或其他防渗系统在施

工和使用过程中不受外力损伤，具有一定排液和导流功能的土工用非织造布。

4.7环保生态袋的土工用非织造布

在柔性环保护坡工程中，用于制作环保生态袋形成护坡，并能适应环保绿化和植物生长要求的土工

用非织造布。

4.8规格

按照产品进行分类，土工用非织造布的规格以标称断裂强度表示，单位面积质量和幅宽为辅助规格；

按照功能和用途分类，土工用非织造布的规格以单位面积质量表示，断裂强度和幅宽为辅助规格，按现行

规范标准、合同规定和实际需要设计。

3

T/YNIA013—2023

4.9产品代号

土工用非织造布产品代号由土工布类型、纤维类别、纤维长度、单位面积质量、标称断裂强度和幅宽

组成，其型号表达格式如下：

示例1：以丙纶为原料采用长丝纤维生产的单位面积质量为300g/m2，断裂强度为15kN/m，幅宽为4.5m的土工用

非织造布，表示为GTX⁃N⁃PP⁃F⁃15⁃4.5⁃300。

示例2：以涤纶为原料采用短纤维生产的单位面积质量为300g/m2，断裂强度为10kN/m，幅宽为6m的土工用非织

造布，表示为GTX⁃N⁃PET⁃S⁃10⁃6⁃300。

5要求

5.1实际规格介于表中相邻规格之间时，按线性内插法计算相应指标。实际规格超出表中范围时，指标

由供需双方协商确定。

5.2短纤针刺土工用非织造布内在质量应符合表1的要求。

表1短纤针刺土工用非织造布内在质量要求

标称断裂强度/（kN/m）

项目

358101520253040

1纵横向断裂强度/（kN/m）≥3.0≥5.0≥8.0≥10.0≥15.0≥20.0≥25.0≥30.0≥40.0

标称断裂强度对应

220~100

伸长率/%

3CBR顶破强力/kN≥0.6≥1.0≥1.4
