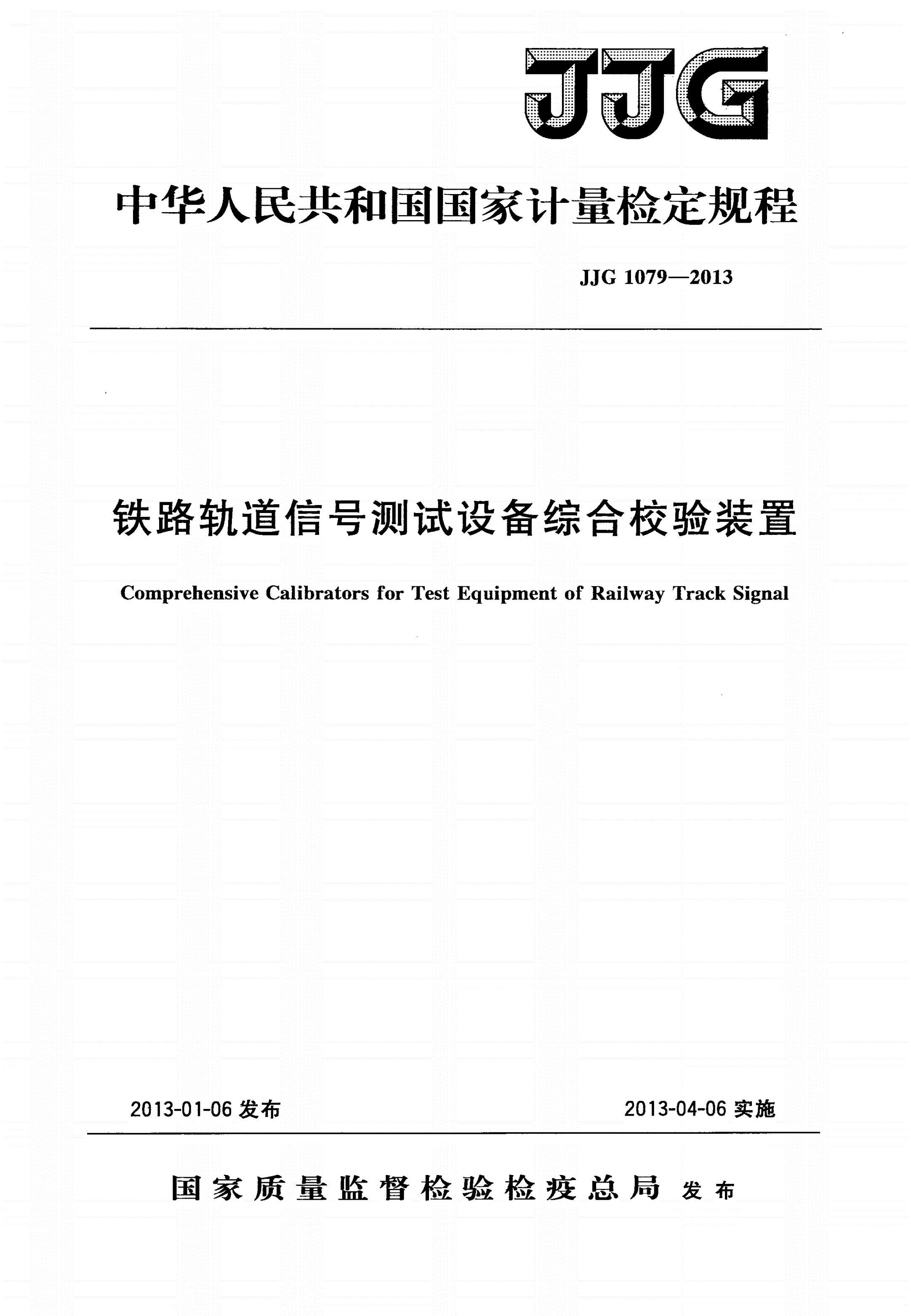

中华人民共和国国家计量检定规程

JJG1079—2013

铁路轨道信号测试设备综合校验装置

ComrehensiveCalibratorsforTestEuimentofRailwaTrackSinal

pqpyg

ㅤㅤㅤㅤ

2013-01-06发布2013-04-06实施

国家质量监督检验检疫总局发布

JJG10792013

铁路轨道信号测试设备

综合校验装置检定规程췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

췍췍

췍—췍

JJG10792013

VerificationReulationof

g췍

췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

ComrehensiveCalibratorsforTest

p

EuimentofRailwaTrackSinal

qpyg

ㅤㅤㅤㅤ

JJG10792013

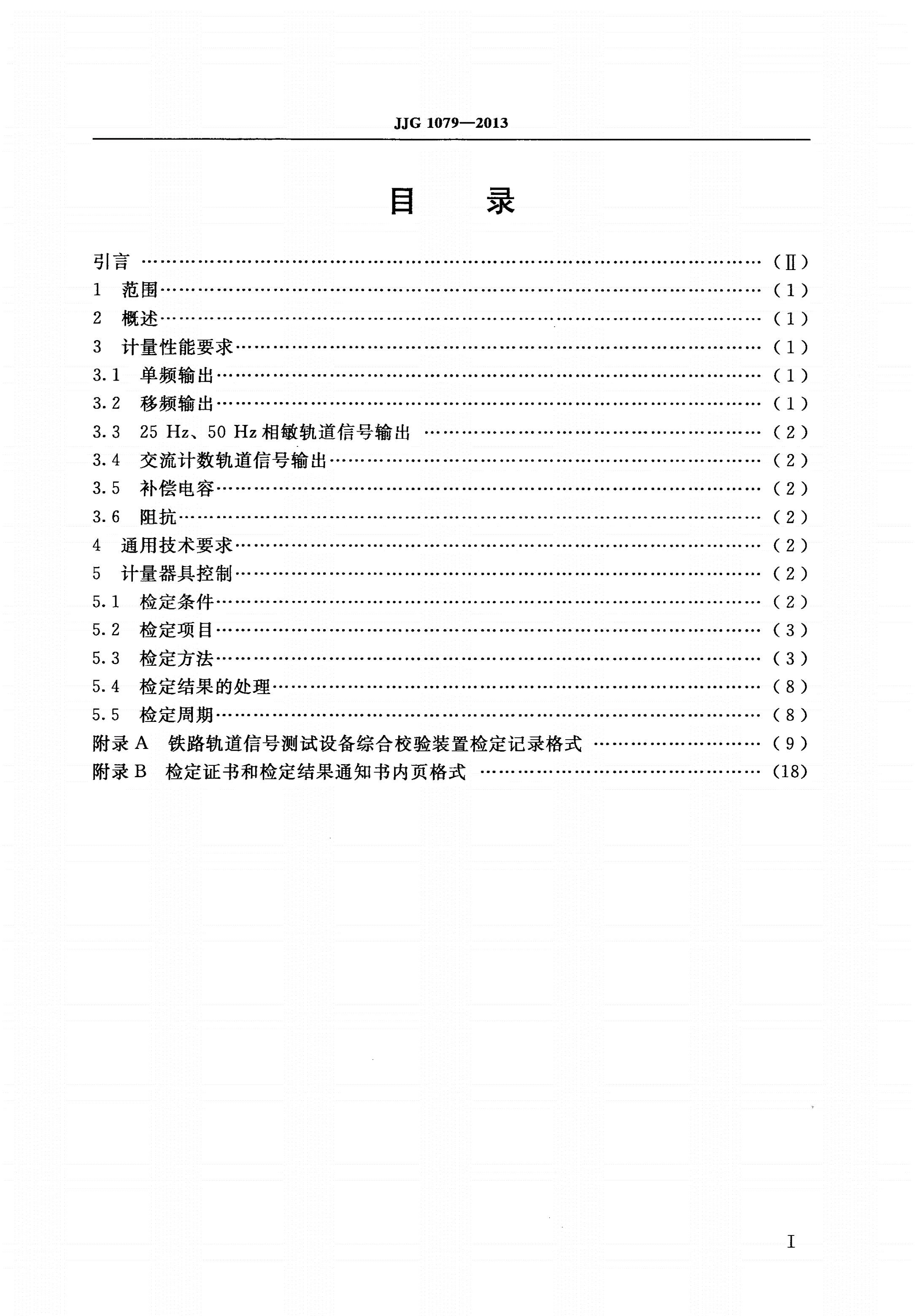

目录

引言………………………()

范围……………………()

11

概述……………………()

21

计量性能要求…………()

31

单频输出……………()

3.11

移频输出……………()

3.21

、相敏轨道信号输出………………()

3.325Hz50Hz2

交流计数轨道信号输出……………()

3.42

补偿电容……………()

3.52

阻抗…………………()

3.62

通用技术要求…………()

42

计量器具控制…………()

52

检定条件……………()

5.12

检定项目……………()

5.23

检定方法……………()

5.33

ㅤㅤㅤㅤ()

5.4检定结果的处理……………………8

检定周期……………()

5.58

附录铁路轨道信号测试设备综合校验装置检定记录格式………()

A9

附录检定证书和检定结果通知书内页格式………()

B18

JJG10792013

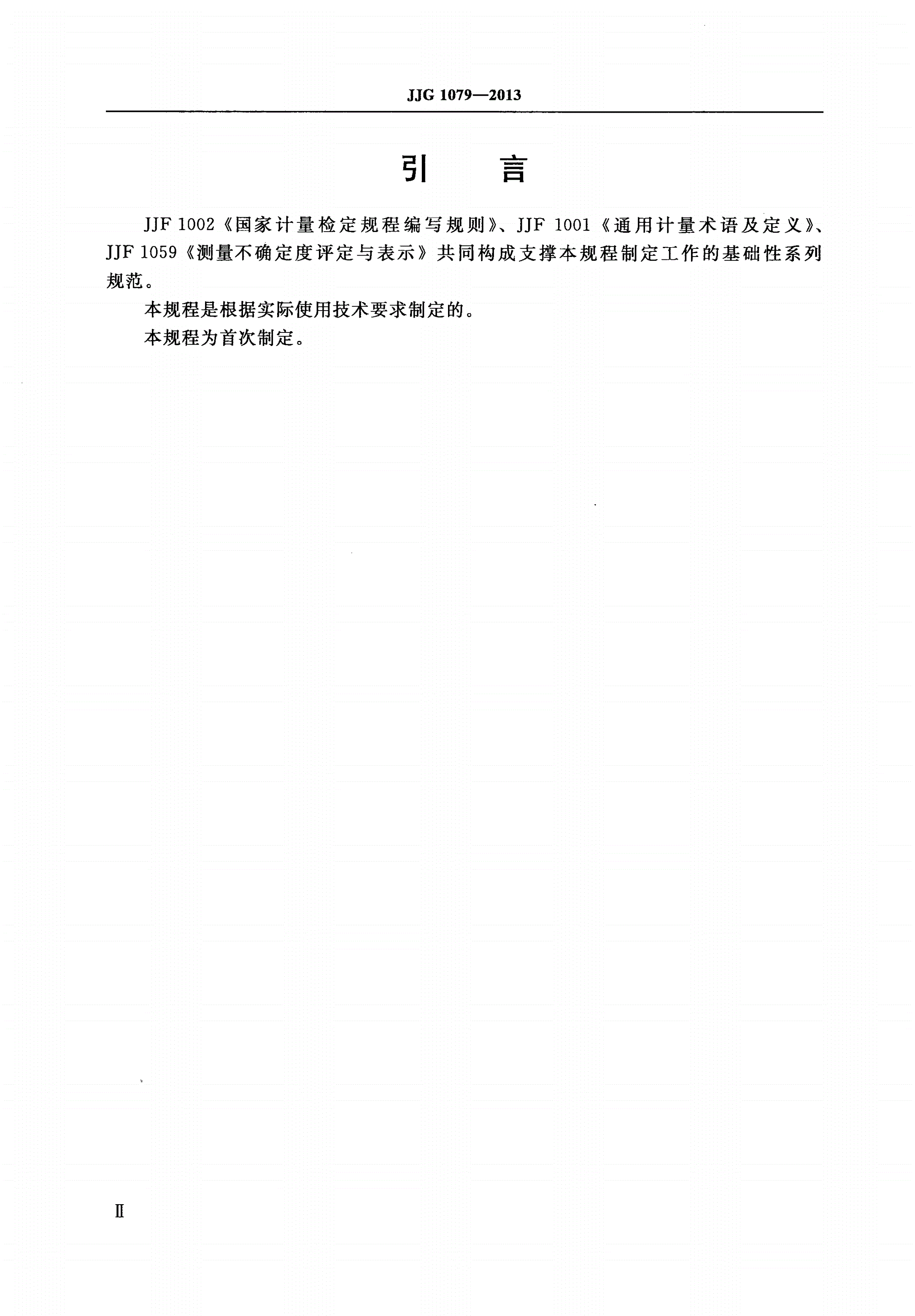

引言

JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、

《》

JJF1059测量不确定度评定与表示共同构成支撑本规程制定工作的基础性系列

规范。

本规程是根据实际使用技术要求制定的。

本规程为首次制定。

ㅤㅤㅤㅤ

JJG10792013

铁路轨道信号测试设备综合校验装置检定规程

1范围

()

本规程适用于铁路轨道信号测试设备综合校验装置以下简称综合校验装置的首

、。

次检定后续检定和使用中检查

2概述

。:

综合校验装置主要用于铁路轨道信号在线测试设备的检定和校准其主要功能为

、、;(、、

输出单频信号的频率电压电流移频信号包括中心频率为550Hz650Hz

、,、、)、、

750Hz850Hz的移频信号ZPW-2000UM71WG-21A等的频率电压电

;、、;、

流25Hz50Hz相敏轨道信号的电压相位交流计数轨道信号的电压时间间隔等

,。

标准信号提供标准补偿电容和阻抗

3计量性能要求

3.1单频输出

3.1.1频率

ㅤㅤㅤㅤ

输出范围为5Hz~3kHz,最大允许误差应不超过±0.03Hz。

3.1.2电压

()频段内输出范围为(),频段内输出范围为

5~25Hz0.1~10V25Hz~3kHz

(),最大允许误差应不超过。

0.1~400V±0.5%

3.1.3电流

频段内输出范围为(),最大允许误差应不超过,

5Hz~3kHz50~500mA±0.5%

通过线圈输出感应电流范围为50mA~20A。

3.2移频输出

(、、、)

3.2.1移频中心频率为550Hz650Hz750Hz850Hz的移频信号

:(),。

3.2.1.1上下边频频率输出范围460~940Hz最大允许误差应不超过±0.03Hz

:(),

3.2.1.2低频频率低频调制频率输出范围为6~30Hz最大允许误差应不超过

±0.003Hz

:,(),

3.2.1.3电压在移频频率下输出范围为0.1~400V最大允许误差应不超过

±0.5%。

:,(),

3.2.1.4电流在移频频率下输出范围为50~500mA最大允许误差应不超过

±0.5%,通过线圈输出感应电流范围为50mA~20A。

、、

3.2.2ZPW-2000UM71WG-21A

:(),

3.2.2.1上下边频频率输出范围1.6~2.7kHz最大允许误差应不超过

±0.03Hz

1

JJG10792013

:(),

3.2.2.2低频频率低频调制频率输出范围为10~30Hz最大允许误差应不超过

±0.003Hz

:,(),

3.2.2.3电压在移频频率下输出范围为0.1~400V最大允许误差应不超过

±0.5%。

:,(),

3.2.2.4电流在移频频率下输出范围为50~500mA最大允许误差应不超过

±0.5%,通过线圈输出感应电流范围为50mA~20A。

、相敏轨道信号输出

3.325Hz50Hz

3.3.1电压

、,(),

在25Hz50Hz频率下两通道电压的输出范围为0.1~250V最大允许误差

应不超过±0.5%。

3.3.2相位

、,(),

在25Hz50Hz频率下两通道电压之间相位差的调节范围为0~360°最大允

许误差应不超过。

±0.1°

3.4交流计数轨道信号输出

3.4.1电压

、、,(),

在25Hz50Hz75Hz频率下电压的输出范围为0.1~250V最大允许误差

应不超过±0.5%。

3.4.2时间间隔

、、,ㅤㅤㅤㅤ。

在25Hz50Hz75Hz频率下时间间隔最大允许误差应不超过±0.2ms

3.5补偿电容

(),,(),

在1.7~2.6kHz频率范围内提供定值标准补偿电容范围为20~100F最

μ

大允许误差应不超过±1.0%。

3.6阻抗

(),,(),

在1.7~2.6kHz频率范围内提供定值标准电阻范围为0.1~1000Ω最大

允许误差应不超过±1.0%。

4通用技术要求

,,

被检综合校验装置各部位应装配牢固不应有碰伤及划痕等缺陷开启电源后应能

正常显示。

、、()。

综合校验装置上应有仪器名称产品型号制造厂名代号或商标和出厂编号

5计量器具控制

、。

计量器具控制包括首次检定后续检定和使用中检查综合校验装置修理后的检定

按首次检定进行。

5.1检定条件

5.1.1检定用设备

综合校验装置检定用设备及技术指标要求见表1。

2

JJG10792013

表检定用设备一览表

1

序号检定设备准确度或最大允许误差

1频率计-7

1×10

数字多用表:

2MPE±0.1%

3相位表MPE:±0.02°

4阻抗测量仪MPE:±0.2%

5.1.2检定环境条件

、,

检定应在温度20℃±5℃相对湿度45%~80%的室内进行周围应无影响检定

。。

的强电磁干扰及机械振动检定记录格式参见附录A

5.2检定项目

检定项目见表2。

表检定项目一览表

2

检定项目首次检定后续检定使用中检查

外观+++

频率+++

单频输出电压+++

电流ㅤㅤㅤㅤ+++

低频频率+++

上下边频频率+++

移频输出

电压+++

电流+++

电压+++

、相敏

25Hz50Hz

轨道信号输出相位+++

交流计数轨道信号电压+++

输出时间间隔++-

补偿电容++-

阻抗++-

:“”,“”;。

注+为应检项目-为可不检项目后续检定可只检必检点

5.3检定方法

,。

检定前应将被检综合校验装置与主要标准器开机预热2h以上

5.3.1外观

目力检查。

5.3.2单频输出

5.3.2.1频率

3

JJG10792013

仪器连接如图所示。

1

图频率测量

1

被检综合校验装置在频率测量范围内选取不少于个点的频率(、、

105Hz50Hz

、、),(),,频

1kHz2kHz3kHz为必检点固定电压如4V综合校验装置输出频率i

f

率计显示频率,则频率的示值误差计算见公式()。

01

f

Δ()

=-1

i0

fff

式中:

———频率的绝对误差,;

ΔfHz

———被检综合校验装置输出频率,;

iHz

f

———频率计显示频率,。

0Hz

f

5.3.2.2电压

仪器连接如图所示。

2

图电压电流测量

2ㅤㅤㅤㅤ

(),

分别固定综合校验装置单频频率如和各选取三个点为必选点

10Hz1kHz

(、、和、、),数字多用表显示实际电压,被检综

100mV2V8V100V200V400VU0

合校验装置输出电压,则电压的示值误差计算见公式()。

Ui2

U-U

i0()

δ=×100%2

UU0

式中:

δ———电压的相对误差;

U

———被检综合校验装置输出电压,;

UiV

———数字多用表显示电压,。

U0V

5.3.2.3电流

仪器连接如图所示。

2

(),

固定被检综合校验装置频率如综合校验装置分别输出不少于个点的

1kHz10

(、、),,

电流50mA200mA500mA为必检点被检综合校验装置输出电流为I数字多

i

用表测得值为I,则电流的示值误差计算见公式()。

03

I-I

i0()

δ=×100%3

II

0

式中:

δ———电流的相对误差;

I

———被检综合校验装置输出电流,;

ImA

i

4

JJG10792013

———数字多用表显示电流,。

ImA

0

5.3.3移频信号输出

(、、、
