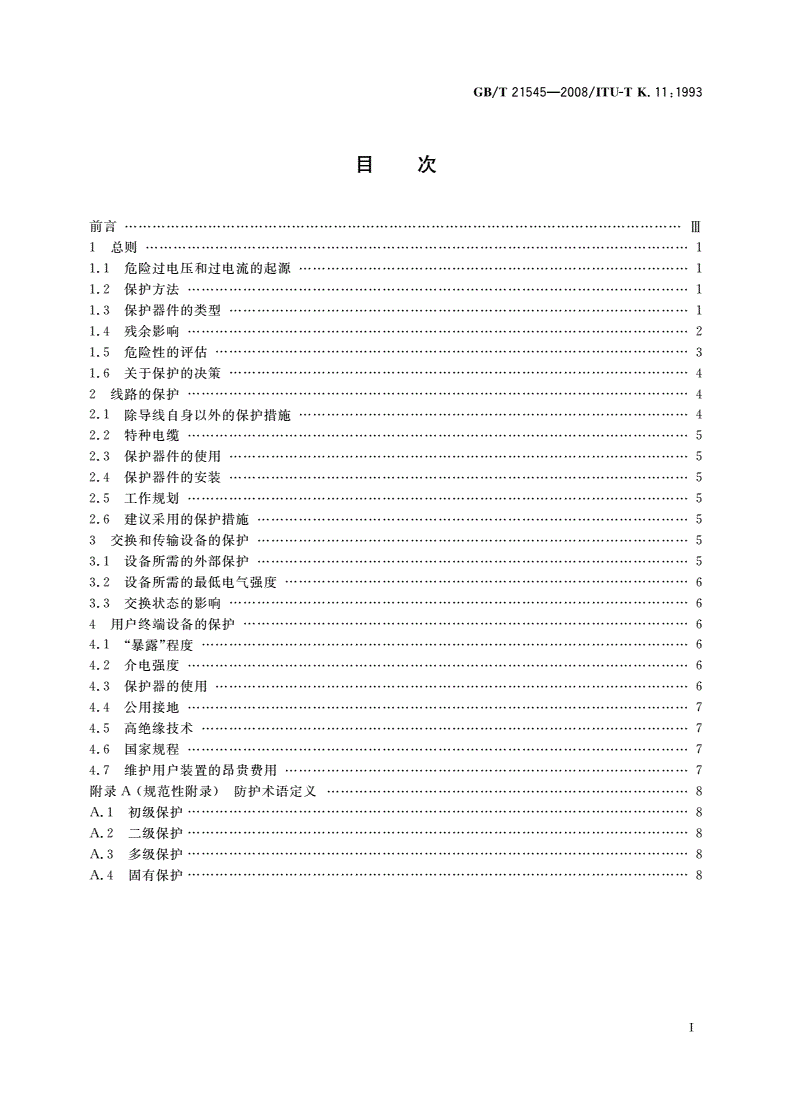

目次

前言Ⅲ

１总则１

１．１危险过电压和过电流的起源１

１．２保护方法１

１．３保护器件的类型１

１．４残余影响２

１．５危险性的评估３

１．６关于保护的决策４

２线路的保护４

２．１除导线自身以外的保护措施４

２．２特种电缆５

２．３保护器件的使用５

２．４保护器件的安装５

２．５工作规划５

２．６建议采用的保护措施５

３交换和传输设备的保护５

设备所需的外部保护国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

３．１５

３．２设备所需的最低电气强度６

３．３交换状态的影响６

４用户终端设备的保护６

４．１“暴露”程度６

４．２介电强度６

４．３保护器的使用６

４．４公用接地７

４．５高绝缘技术７

４．６国家规程７

４．７维护用户装置的昂贵费用７

附录（规范性附录）防护术语定义

Ａ８

Ａ．１初级保护８

Ａ．２二级保护８

Ａ．３多级保护８

Ａ．４固有保护８

Ⅰ

／—／：

犌犅犜２１５４５２００８犐犜犝犜犓．１１１９９３

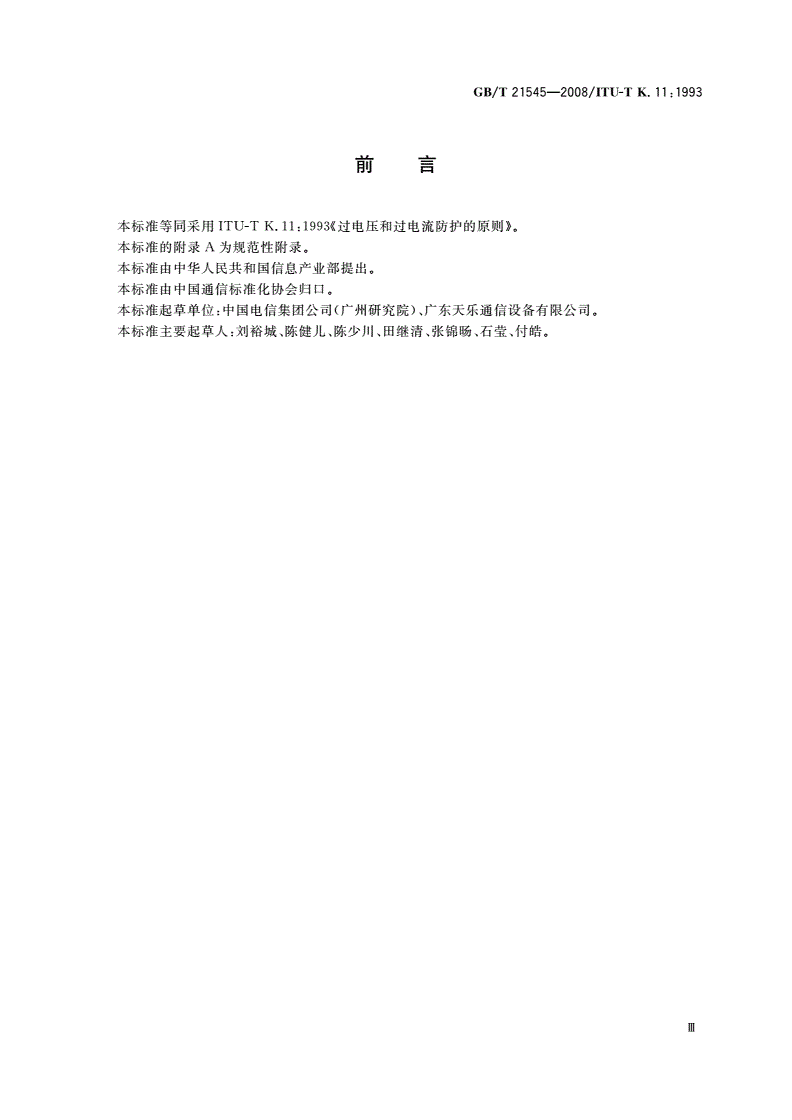

前言

本标准等同采用：《过电压和过电流防护的原则》。

ＩＴＵＴＫ．１１１９９３

本标准的附录为规范性附录。

Ａ

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅲ

／—／：

犌犅犜２１５４５２００８犐犜犝犜犓．１１１９９３

通信设备过电压过电流保护导则

１总则

１．１危险过电压和过电流的起源

１．１．１直接雷击

直接雷击会引起数千安的电流，沿导线或电缆流动，持续若干微秒。这可能发生物理损伤，而且数

千伏的过电压冲击会对线路设备和终端设备的电介质构成威胁。

１．１．２临近雷击

云对地或云对云间流动的雷电电流，会在雷击点附近的架空或地下线路中产生过电压。在大地电

阻率高的地区，受影响的面积很大。

１．１．３电力线路（包括电气化铁路在内）故障电流所产生的感应

电力系统发生接地故障时，沿电力线路将有很大的不平衡电流流动，使附近与它平行的电信线路上

产生感应过电压。这种过电压的幅值可能上升到数千伏，依电力线路所使用的故障解除系统的不同，其

持续时间在２００ｍｓ１０００ｍｓ范围内（有时甚至更长）。

～

１．１．４与电力线路接触

当电力线路和电信线路受到当地自然灾害，如暴风雨、火灾的破坏时，或者在没有采用正常的隔离

和绝缘等安全防范措施的情况下，电力线路与电信线路有可能发生接触。在正常配电电压为２２０Ｖ（交

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

流有效值）的地区，如果发生故障，可能很长时间后才能发现故障。在使用较高配电电压例如２ｋＶ的

地区，如
