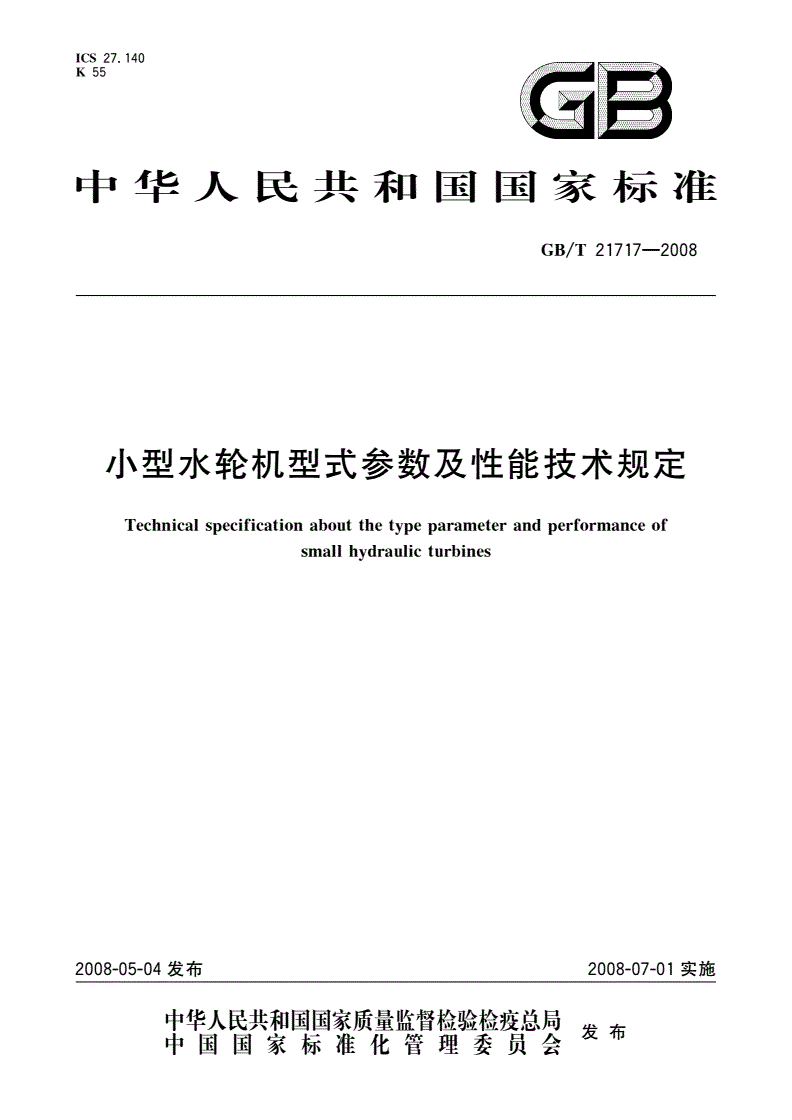

GB/T 21717-2008 小型水轮机型式参数及性能技术规定

ICS27.140

K55SB

中华人民共和国国家标准

GB/T21717—2008

小型水轮机型式参数及性能技术规定

Technicalspecificationaboutthetypeparameterandperformanceof

smallhydraulicturbines

2008-05-04发布2008-07-01实施

发布

GB/T21717—2008

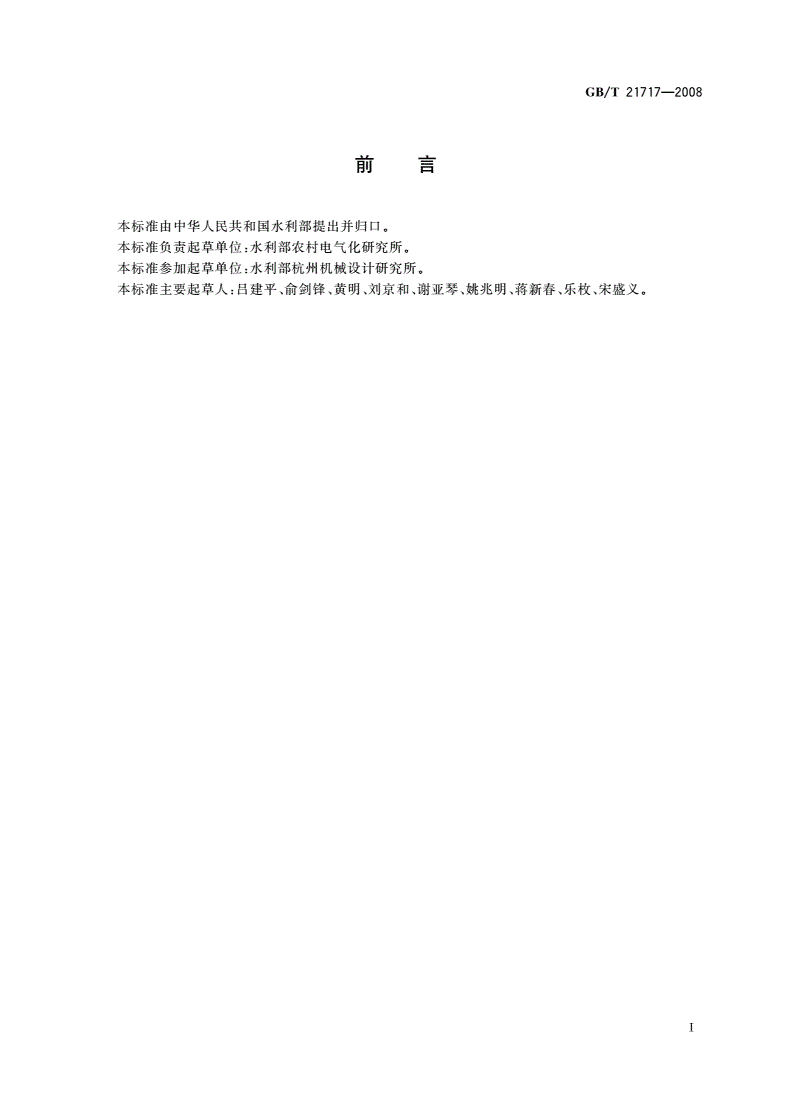

百

本标准由中华人民共和国水利部提出并归口。

本标准负责起草单位:水利部农村电气化研究所。

本标准参加起草单位:水利部杭州机械设计研究所。

本标准主要起草人：吕建平、俞剑锋、黄明、刘京和、谢亚琴、姚兆明、蒋新春、乐枚、宋盛义。

I

GB/T21717—2008

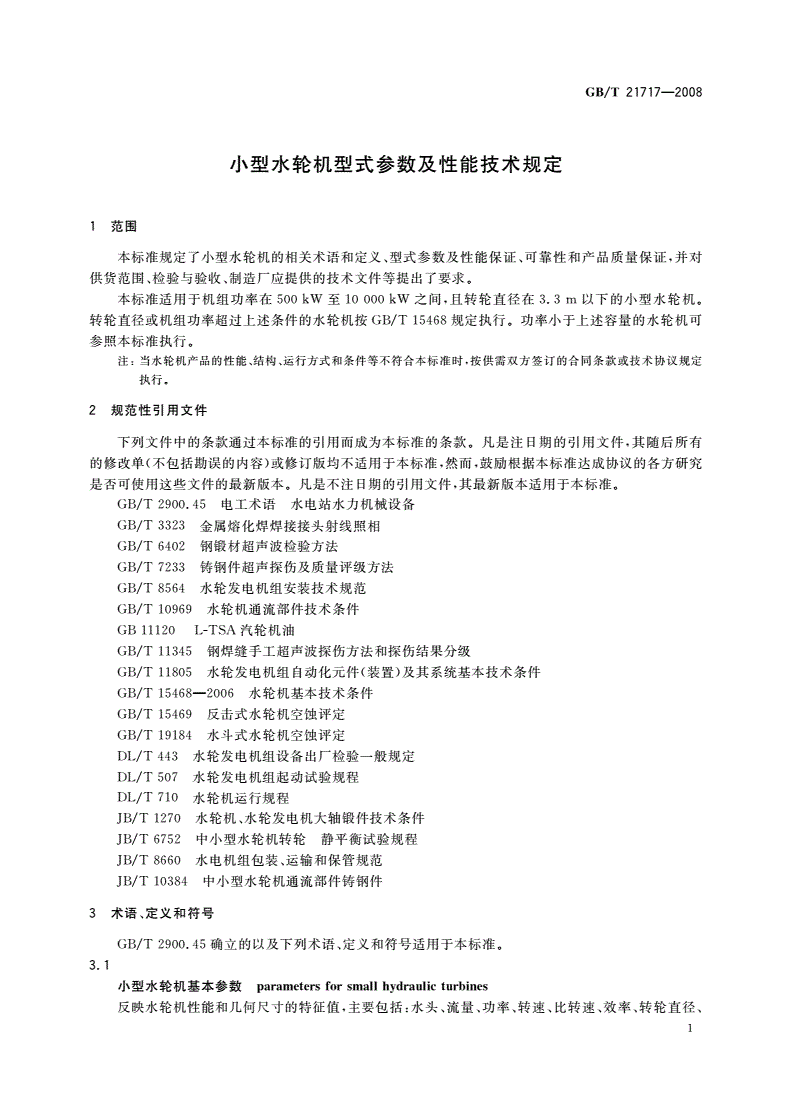

小型水轮机型式参数及性能技术规定

1范围

本标准规定了小型水轮机的相关术语和定义、型式参数及性能保证、可靠性和产品质量保证，并对

供货范围、检验与验收、制造厂应提供的技术文件等提出了要求。

本标准适用于机组功率在500kW至10000kW之间，且转轮直径在3.3m以下的小型水轮机。

转轮直径或机组功率超过上述条件的水轮机按GB/T15468规定执行。功率小于上述容量的水轮机可

参照本标准执行。

注：当水轮机产品的性能、结构、运行方式和条件等不符合本标准时，按供需双方签订的合同条款或技术协议规定

执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T2900.45电工术语水电站水力机械设备

GB/T3323金属熔化焊焊接接头射线照相

GB/T6402钢锻材超声波检验方法

GB/T7233铸钢件超声探伤及质量评级方法

GB/T8564水轮发电机组安装技术规范

GB/T10969水轮机通流部件技术条件

GB11120L-TSA汽轮机油

GB/T11345钢焊缝手工超声波探伤方法和探伤结果分级

GB/T11805水轮发电机组自动化元件（装置）及其系统基本技术条件

GB/T15468—2006水轮机基本技术条件

GB/T15469反击式水轮机空蚀评定

GB/T19184水斗式水轮机空蚀评定

DL/T443水轮发电机组设备出厂检验一般规定

DL/T507水轮发电机组起动试验规程

DL/T710水轮机运行规程

JB/T1270水轮机、水轮发电机大轴锻件技术条件

JB/T6752中小型水轮机转轮静平衡试验规程

JB/T8660水电机组包装、运输和保管规范

JB/T10384中小型水轮机通流部件铸钢件

3术语、定义和符号

GB/T2900.45确立的以及下列术语、定义和符号适用于本标准。

3.1

小型水轮机基本参数parametersforsmallhydraulicturbines

反映水轮机性能和几何尺寸的特征值，主要包括：水头、流量、功率、转速、比转速、效率、转轮直径、

1

GB/T21717—2008

空化系数等。

3.2

水库水位reservoirpoollevel

水库自由水面高出基面以上的高程。我国目前采用的绝对基面是黄海基面，是以黄海口某一海滨

地点的特征海水面为零点。量的符号:Zpl,单位为米（m）。

3.2.1

校核洪水位maximufloodlevel

水库遇到校核洪水时，坝前达到的最高水位。量的符号:ZFI..maxo单位为米（m）。

3.2.2

设计洪水位designfloodlevel

水库遇到设计洪水时，坝前达到的最高水位。量的符号:Ze.』，单位为米（m）。

3.2.3

正常蓄水位normalpoollevel

水库在正常运行的情况下，满足设计兴利要求应蓄到的最高水位。量的符号:ZP1..n,单位为米（m）。

3.2.4

最低蓄水位minimupoollevel

水库在正常运行的情况下，允许水库消落的最低水位。量的符号:ZPI..min,单位为米（m）。

3.3

水电站尾水位tailvvaterlevelofplant

在尾水管出口断面处出现的自由水面高出基面以上的高程。量的符号:ZT1.,单位为米（m）。

3.3.1

最高尾水位maximutailvvaterlevel

在尾水管出口断面处出现的最高水付”量的符号："，单位为米（H1）。

3.3.2

最低尾水位minimutailvvaterlevel

在尾水管出口断面处出现的最低水位。量的符号:Zmmin，单位为米（Hl）。

3.3.3

设计尾水位designtailwaterlevel

用于确定水轮机安装高程的尾水管出口断面处出现的水位。量的符号:ZT1..d,单位为米（m）。

3.4

水电站毛水头grossheadofplant

水电站上、下游水位在同一吋刻的高程差。量的符号：Hg,单位为米（m）。

3.4.1

水电站最大毛水头maximugrossheadofplant

水电站上、下游水位在同一时刻各种组合下出现的最大水位高程差。量的符号:Wg.max,单位

为米（m）。

3.4.2

水电站最小毛水头minimugrossheadofplant

水电站上、下游水位在同一时刻各种组合下出现的最小水位高程差。量的符号：Hg.min，单位

为米（m）。

3.5

水轮机水头turbinehead

以水柱高度表示的在水轮机进口与出口测量断面的单位水体总能量差，即水轮机做功的有效水头。

GB/T21717—2008

量的符号：H,单位为米（m）。

3.5.1

最大水头maximuhead

水电站最大毛水头减去一台机空载运行吋输水系统水头损失后的净水头。量的符号：Hg”，单位为

米（m）。

3.5.2

最小水头minimuhead

水电站最小毛水头减去在该水头下水轮机发出允许功率相应的输水系统损失后的净水头。量的符

号：H”””，单位为米（m）。

3.5.3

加权平均水头weightedaveragehead

在水电站运行范围内，考虑输出功率和工作历吋的水轮机水头的加权平均值。量的符号：Hw,单位

为米（m）。

3.5.4

额定水头ratedhead

水轮机在额定转速下，机组输出额定功率时所需的最小净水头。量的符号：单位为米（in）。

3.5.5

设计水头designhead

水轮机在最优效率点运行吋的净水头。量的符号:Hd，单位为米（m）o

3.6

水轮机流量turbinedischarge

单位时间内通过水轮机进口测量断面的水的体积。量的符号:Q，单位为立方米每秒（m：7s）o

3.6.1

单位流量unitdischarge

转轮直径1m的水轮机在1m水头下所通过的流量。量的符号:Q“，单位为立方米每秒（m:i/s）o

3.6.2

水轮机空载流量no-loaddischargeofturbine

水轮机在额定水头和额定转速下，机组输出功率为零吋的流量。量的符号：Q。，单位为立方米每

秒（n?/s）o

3.6.3

水轮机额定流量ratedpowerofturbine

水轮机在额定水头和额定转速下，输出额定功率时的流量。量的符号：Q,单位为立方米每

秒（m'/s）o

3.7

水轮机功率turbinepower

水轮机在单位时间内所做的功。量的符号：P,单位为千瓦（kW）0

3.7.1

水轮机输入功率turbineinputpower

水轮机进口水流具有的水力功率。量的符号：只”，单位为千瓦（kW）o

3.7.2

水轮机输出功率turbineoutputpower

水轮机轴输出的机械功率。量的符号：巴“t,单位为千瓦（kW）o

3

GB/T21717—2008

3.7.3

额定功率ratedpower

在额定水头和额定转速下，由设计或合同规定的铭牌功率。量的符号：巴，单位为千瓦(kW)o

3.7.4

最优工况功率optimuoperatingconditionpower

水轮机在最优工况运行时输出的功率。量的符号：只和,单位为千瓦(kW)o

3.8

水轮机转速turbinespeed

水轮机转轮的旋转速度，即在一分钟内所能完成的转数。量的符号:"，单位为转每分(r/min)o

3.8.1

单位转速unitspeed

转轮直径1m的水轮机在1m水头下的转速。量的符号:"・，单位为转每分(r/min)o

3.&2

额定转速ratedspeed

设计吋选定的稳态转速。量的符号：心，单位为转每分(r/min)o

3.&3

飞逸转速runawayspeed

水轮机处于失控状态，轴端负荷为零吋的稳态转速。量的符号：心“n,单位为转每分(r/min)o

3.9

水轮机比转速turbinespecificspeed

在水头为1ni,输出功率为1kW吋水轮机的转速。量的符号:心，单位为米千瓦(m•kW)o

3.9.1

额定比转速ratedspecificspeed

水轮机按额定工况计算得出的比转速。量的符号：”"，单位为米千瓦(m-kW)o

3.9.2

最优比转速optimuspecificspeed

水轮机按最优工况计算得出的比转速。量的符号：几,心单位为米千瓦(m.kW)0

3
