T/CCSAS 027-2023 粉碎、筛分单元操作机械化、自动化设计方案指南

ICS71020

CCSG.04

团体标准

T/CCSAS027—2023

粉碎筛分单元操作机械化自动化

、、

设计方案指南

Designguidelineformechanizationandautomationofthepulverizingunit

operationorthescreeningunitoperation

2023-02-28发布2023-02-28实施

中国化学品安全协会发布

中国标准出版社出版

T/CCSAS027—2023

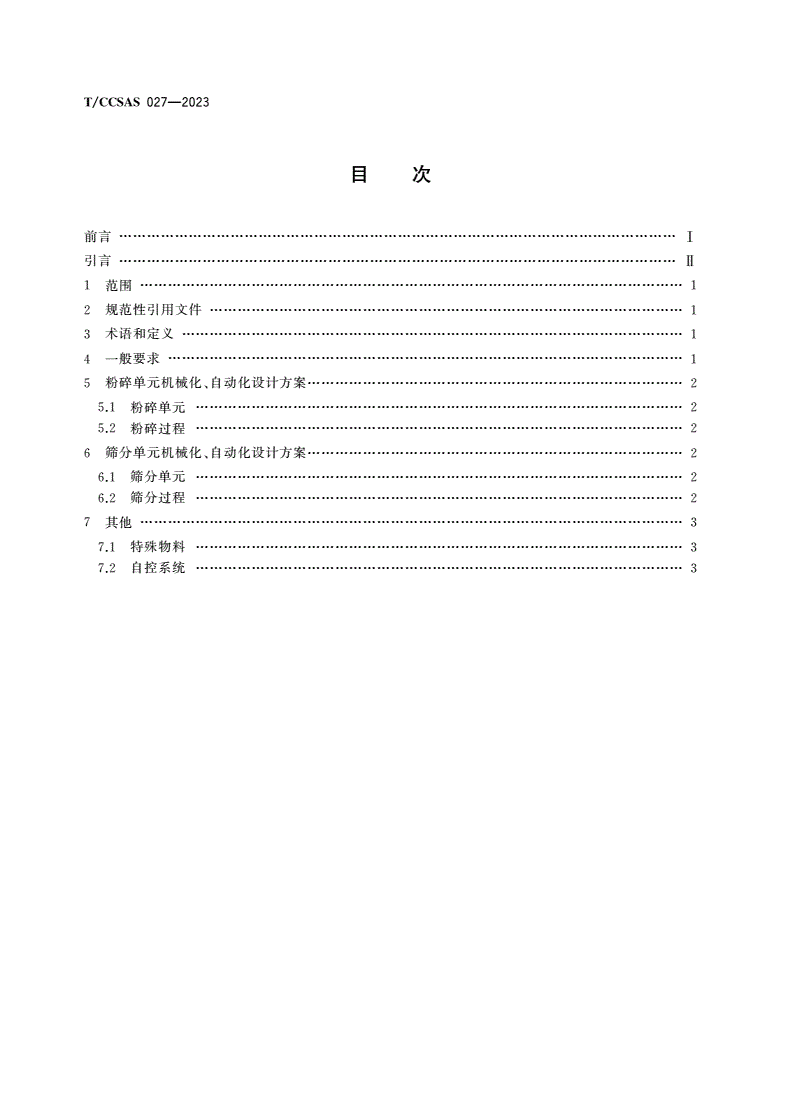

目次

前言

…………………………Ⅰ

引言

…………………………Ⅱ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

一般要求

4…………………1

粉碎单元机械化自动化设计方案

5、………………………2

粉碎单元

5.1……………2

粉碎过程

5.2……………2

筛分单元机械化自动化设计方案

6、………………………2

筛分单元

6.1……………2

筛分过程

6.2……………2

其他

7………………………3

特殊物料

7.1……………3

自控系统

7.2……………3

T/CCSAS027—2023

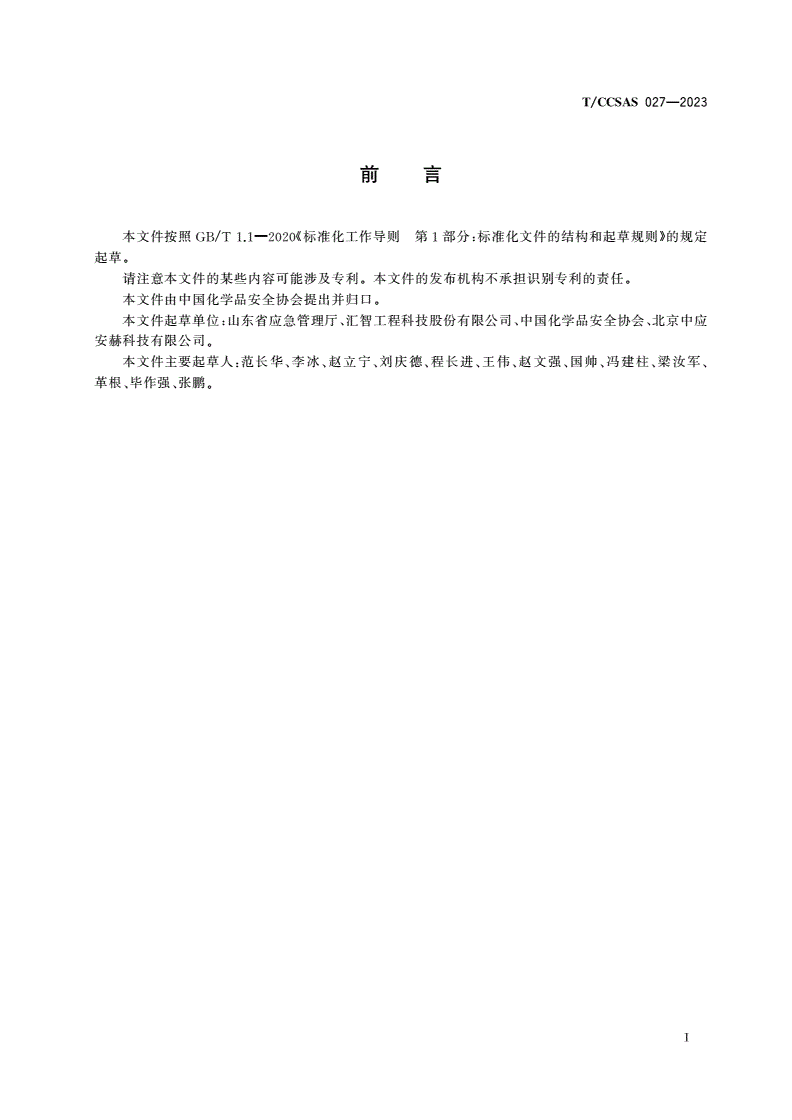

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国化学品安全协会提出并归口

。

本文件起草单位山东省应急管理厅汇智工程科技股份有限公司中国化学品安全协会北京中应

:、、、

安赫科技有限公司

。

本文件主要起草人范长华李冰赵立宁刘庆德程长进王伟赵文强国帅冯建柱梁汝军

:、、、、、、、、、、

革根毕作强张鹏

、、。

Ⅰ

T/CCSAS027—2023

引言

粉碎筛分是化工行业中常用的处理固体物料的单元操作过程它依靠研磨挤压撞击劈裂等机

、,、、、

械外力将大块的固体物料破碎成适宜的颗粒或粉末并分离得到粒径或其他物理性能均匀符合使用要

,、

求的固体粒子群通过采用机械化自动化手段可有效地减少粉碎筛分单元操作过程中人为操作造

。、,、

成的失误提高本质安全水平

,。

Ⅱ

T/CCSAS027—2023

粉碎筛分单元操作机械化自动化

、、

设计方案指南

1范围

本文件提供了粉碎筛分单元实现机械化自动化操作的技术指导方案

、、。

本文件适用于化工行业粉碎筛分单元及该单元操作过程所用设备的机械化自动化改造与设计方

、、

案的确定

。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

下列术语和定义适用于本文件

。

31

.

粉碎单元操作pulverizingunitoperation

依靠研磨挤压撞击劈裂等外加机械力破坏固体分子间的内聚力从而将大块的固体物料破碎成

、、、,

较小的颗粒或粉末的操作过程

。

32

.

筛分单元操作screeningunitoperation

将粉碎后的颗粒或粉末依据粒子的大小比重带电性以及磁性等性能差异进行有效分离的操作

、、

过程

。

4一般要求

41粉碎单元操作和筛分单元操作中固体物料的进料应根据工艺安全要求设置密闭添加设施

.。

42粉碎和筛分设备前宜设置金属探测仪及自动除铁器

.。

43粉碎和筛分设备为小批次及特殊物料进料时应采用计量料仓的进料方式并实现远程遥控控制

.,,。

44用于检测粉碎筛分单元操作过程控制参数如料位物料重量流量温度压力等的仪表以及现

.、(、、、、)

场执行机构如开关阀调节阀应具备信号远传功能设备运行参数如电机电流电机轴温电机振动

(、),(、、

等宜具备信号远传功能远传信号应传送至控制室集中显示控制系统应根据检测仪表信号设置相应

),,

的报警值或联锁值各种检测仪表宜与现场相对应的执行机构构成自动调节控制回路或联锁控制回路

,。

45粉碎和筛分单元操作使用的设备如粉碎设备筛分设备自动除铁器输送设备及除尘设备等应

.(、、、)

实现远程停止功能宜实现远程启动功能

,。

46对于有特殊要求的粉碎和筛分单元自动调节控制回路和联锁控制回路的具体构成方式及检测仪

.,

表执行机构设备等的选型应根据所涉工艺设备安全等方面的特殊要求确定

、、、、。

47对于甲乙类腐蚀物爆炸物忌水忌空气等有特殊要求的介质应根据物料特性从本质安全角度

.、、、、,

出发设置相关保护措施

。

1
