GA 1052.6-2013 警用帐篷 第6部分：60 m2棉帐篷

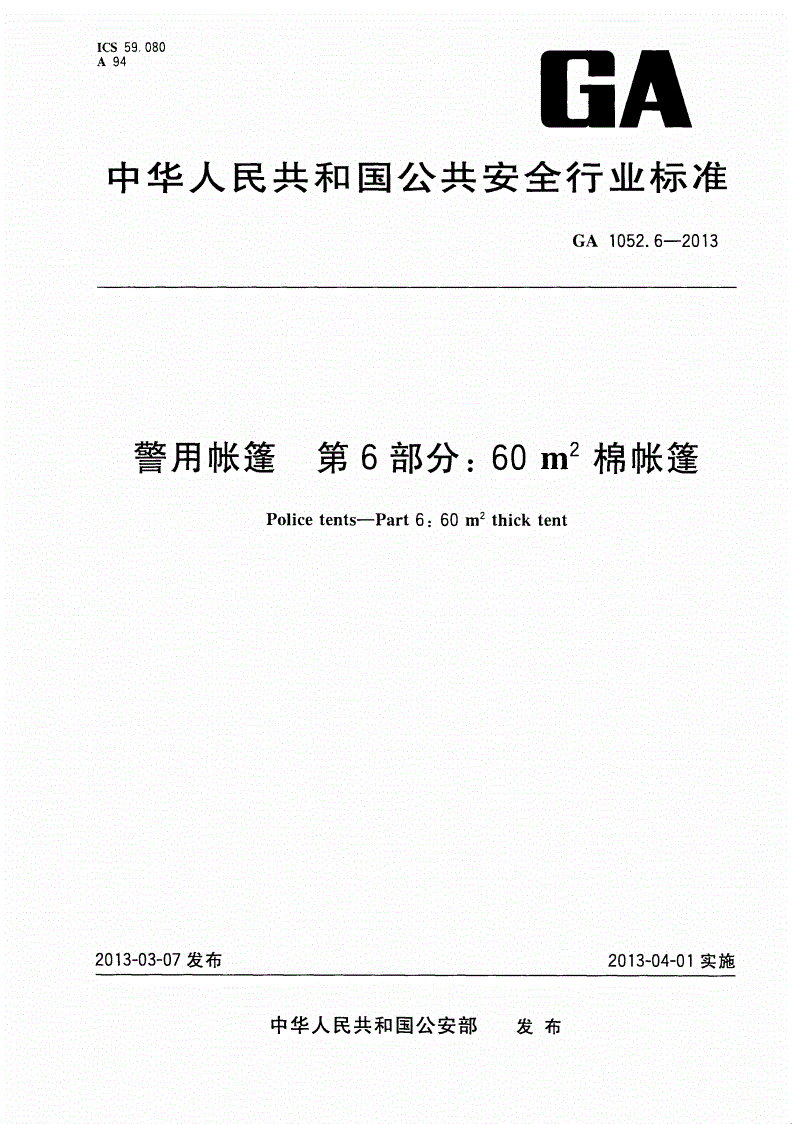

ICS59.080

A94

中华人民共和国公共安全行业标准

—

GA1052.62013

2

警用帐篷第部分:棉帐篷

660m

2

—:

PolicetentsPart660mthicktent

ㅤㅤㅤㅤ

2013-03-07发布2013-04-01实施

中华人民共和国公安部发布

—

GA1052.62013

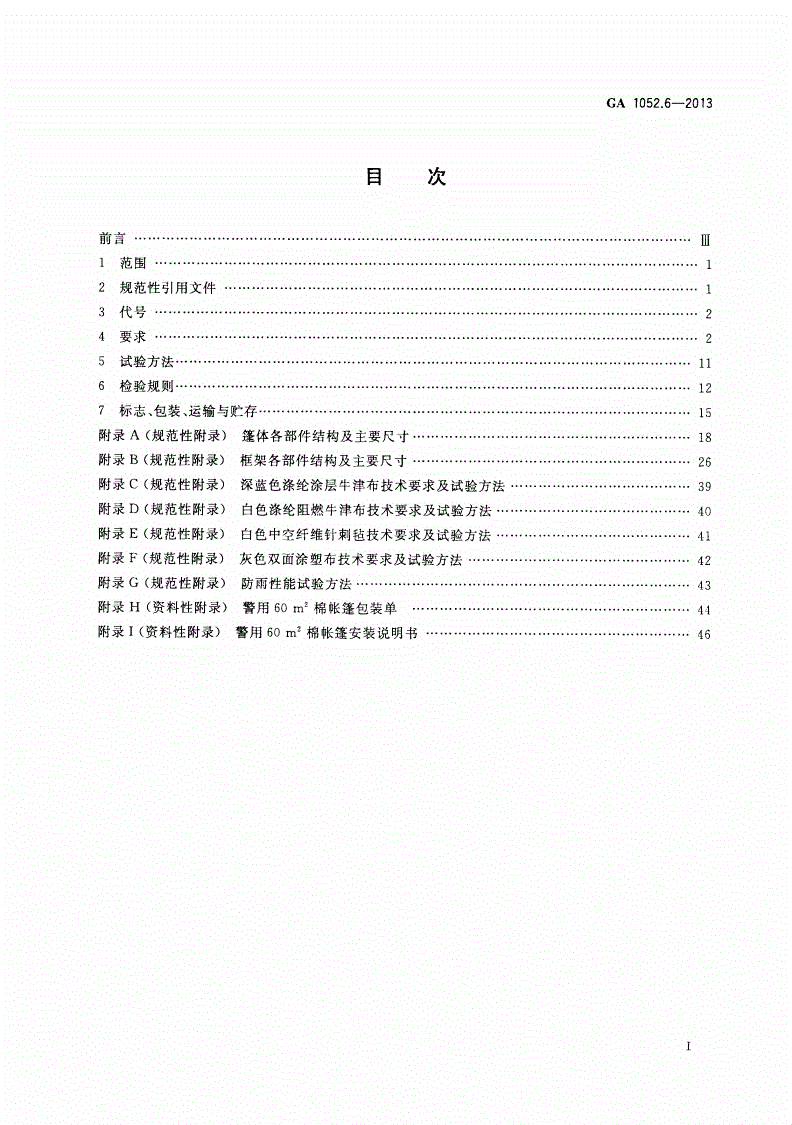

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3代号………………………2

4要求………………………2

5试验方法…………………11

6检验规则…………………12

、、

7标志包装运输与贮存…………………15

()…………

附录A规范性附录篷体各部件结构及主要尺寸…………18

()

附录B规范性附录框架各部件结构及主要尺寸……………………26

()

附录C规范性附录深蓝色涤纶涂层牛津布技术要求及试验方法…………………39

()

附录D规范性附录白色涤纶阻燃牛津布技术要求及试验方法……40

()

附录E规范性附录白色中空纤维针刺毡技术要求及试验方法……41

()

附录F规范性附录灰色双面涂塑布技术要求及试验方法…………42

ㅤㅤㅤㅤ

()

附录G规范性附录防雨性能试验方法………………43

()2

附录H资料性附录警用60m棉帐篷包装单……………………44

()2

附录I资料性附录警用60m棉帐篷安装说明书…………………46

Ⅰ

—

GA1052.62013

2

警用帐篷第部分:棉帐篷

660m

1范围

2

、、、、、

GA1052的本部分规定了警用60m棉帐篷的代号要求试验方法检验规则及标志包装运输

与贮存。

、、

本部分适用于以深蓝色涤纶涂层牛津布为面料中空纤维针刺毡为保温材料涤纶阻燃牛津布为里

2

,、。

布缝制的篷体与以焊接钢管为框架组合而成的警用60m棉帐篷的生产检验与订购

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—纺织品色牢度试验评定变色用灰色样卡

GBT2502008

/优质碳素结构钢

GBT699

/热轧型钢

GBT706

/、、、、

GBT905冷拉圆钢方钢六角钢尺寸外形重量及允许偏差

/铜及铜合金拉制管

GBT1527

/铜及铜合金带材ㅤㅤㅤㅤ

GBT2059

/—纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定

GBT39161997

/—:

纺织品织物撕破性能第部分梯形试样撕破强力的测定

GBT3917.320093

/—:

纺织品织物拉伸性能第部分断裂强力和断裂伸长率的测定条

GBT3923.119971

样法

/—机织物密度的测定

GBT46681995

/—纺织品机织物单位长度质量和单位面积质量的测定

GBT46692008

/—纺织品燃烧性能试验垂直法

GBT54551997

/缝纫线

GBT6836

/—:

纺织品色牢度试验耐人造光色牢度氙弧

GBT84272008

/—塑料弯曲性能的测定

GBT93412008

/:

胶合板第部分普通胶合板通用技术条件

GBT9846.33

/—纺织品生理舒适性稳态条件下热阻和湿阻的测定

GBT110482008

/普通木箱

GBT12464

/直缝电焊钢管

GBT13793

/涤纶低弹丝

GBT14460

/涤纶工业长丝

GBT16604

/—特种动物纤维与绵羊毛混合物含量的测定

GBT169881997

/—纺织品顶破强力的测定钢球法

GBT199762005

GB/T20118一般用途钢丝绳

/—:

GB纺织品非织造布试验方法第部分单位面积质量的测定

T24218.120091

/索具螺旋扣

CBT3818

1

—

GA1052.62013

/—涂层织物抗渗水性的测定

FZT010042008

/—涂层织物耐低温性的测定

FZT010072008

/—涂层织物涂层粘附强度测定方法

FZT010101991

/—涂层织物抗粘连性的测定

FZT010632008

—特种工业用绳带物理机械性能试验方法

FZ650021995

警服材料锦丝搭扣带

GA732

/尼龙拉链

QBT2173

/—复合塑料编织布

QBT38081999

/—轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法

QBT38172009

/—轻工产品金属镀层和化学处理层的耐腐蚀测试方法中性盐雾试验()法

QBT38261999NSS

/、

YBT5058弹簧钢工具钢冷轧钢带

/一般用途低碳钢丝

YBT5294

3代号

2(2)、、

警用60m棉帐篷以下简称60m棉帐篷产品代号由产品名称代号产品规格代号企业名称代

、。,“”2,“”表示棉帐篷。

号产品型号代号组成产品规格代号中60表示60mM

-

□□□□□□-□□□□

:

产品型号代号用两位数字表示

:

企业名称代号用两位汉语拼音大写字母表示

ㅤㅤㅤㅤ:“”

产品规格代号用60M表示

:“”表示

产品名称代号用GAZP

2

:,,,

示例企业生产的警用棉帐篷产品企业自定义代号为产品型号代号为的产品表示为

××60mAB01GAZP-

60M-AB01。

4要求

4.1样式结构尺寸

2

,、、。

4.1.160m棉帐篷为长方形双坡面直立墙样式由棉篷体地布框架及附件部分组成棉篷体由

4

2

,。

面料和保温层构成保温层由中空纤维针刺毡和里布绗缝构成60m棉帐篷的样式和主要结构见

图1。

2

—

GA1052.62013

单位为毫米

图160m2棉帐篷样式和主要结构

、、,,:

4.1.2棉篷体由篷顶两山墙两侧墙组成为分体式结构应符合

),。,、

a两山墙均有两个窗口和两个暖风孔一个烟囱口窗口为纱网窗窗口暖风孔和烟囱孔外面

。、、,,

有棉窗帘两侧墙均有一个门4个窗户两个电缆孔门口的右侧有一个编号插袋门口外面

有棉门帘;,。。

4个窗户为纱网窗外面有棉窗帘窗的外面粘贴可拆卸的软玻璃

)、ㅤㅤㅤㅤ、;

b篷顶通过檐条与山墙侧墙用套带与铜篷圈锦丝搭扣带粘合连接山墙与侧墙的结合为侧墙

,、;

压山墙延长边结构用套带与铝篷圈锦丝搭扣带粘合连接篷体与框架的结合用捆扎带和活

2

;,。

动三节环束紧带固定60m棉帐篷通过拉绳连接三角桩以及钩桩固定地框与地面固定

2

),。

棉帐篷各部位主要尺寸见表篷体各部件结构及主要尺寸见图图

c60m1A.1~A.9

,,。

4.1.3地布有四边立墙粘贴于山墙和侧墙下部地布结构及主要尺寸见图A.10

表160m2棉帐篷各部位主要尺寸单位为毫米

()名称成品尺寸极限偏差

部位件

篷体长度10000+40

0

篷体宽度6000+40

0

侧墙高度1870+20

0

篷顶总高3260+20

0

篷檐宽度120±5

门口高度1650±20

门口宽度800±10

门帘高度1770±20

3

—

GA1052.62013

()

表续单位为毫米

1

()

部位件名称成品尺寸极限偏差

门帘宽度1000±20

窗口高度600±10

窗口宽度800±10

窗帘高度720±10

窗帘宽度900±10

侧墙两窗口中心距2000±20

窗口下边距地面高度1100±20

烟囱孔中心距地面高度2150±30

软玻璃宽度880±5

软玻璃高度680±5

+10

培土帘宽度250

0

+40

地布长度10000

0

+30

地布宽度6000

0

ㅤㅤㅤㅤ

地布高度100±5

(、、、)、(、、、

4.1.4框架由杆件斜梁杆立杆山墙立杆横杆通头端架四通端架三通中架脊四通中架檐四

、、)(、、、)

通地杆三通地杆四通及钢丝拉绳人字架钢丝拉绳山墙钢丝拉绳侧墙钢丝拉绳篷顶钢丝拉绳组

,。,。

成见图2杆件与通头插接并通过杆件头端的弹簧卡与通头上的卡孔锁定框架各部件结构及主要

尺寸见图图。

B.1~B.11

、、、、。、、、、、

4.1.5附件有钩桩三角桩拉绳拉绳板铁锤钩桩三角桩带管三角环活动三节环拉绳板铁锤

和塑料堵塞的结构及主要尺寸见图图。

B.12~B.18

4

—

GA1052.62013

单位为毫米

说明:

———立杆;———中架檐四通;

18

———,;———;

斜梁杆山墙地杆横杆

29

———端架四通;———地杆四通;

310

———山墙立杆;———篷顶钢丝拉绳;

411

———地杆三通;———人字架钢丝拉绳;

512

———端架三通;———侧墙钢丝拉绳;

613

———中架脊四通;———山墙钢丝拉绳。

714

ㅤㅤㅤㅤ

图框架结构及主要尺寸

2

4.2颜色

2

,;、、

4.2.160m棉帐篷篷体面料颜色为深蓝色涂层颜色为银灰色里布网眼布中空纤维针刺毡颜色

;。。

为白色地布颜色为灰色颜色见材料标样

、、、。

4.2.2拉链锦丝搭扣带涤纶织带篷体缝纫线的颜色为深蓝色

4.2.3框架颜色为白色。

,/—,2各部位

面料颜色与标样对比色差不低于中规定的级每顶棉帐篷

4.2.4GBT2502008460m

颜色及辅料颜色互差不低于/—中规定的级。

GBT25020083-4

4.3材料

2

60m棉帐篷的主辅材料规格和质量要求应符合表的规定。

2

5

—

GA1052.62013

表主辅材料规格和质量要求

2

材料名称材料规格质量要求用途

深蓝色涤纶涂层牛津布见附录,、、附件袋等面料

666dtex×666dtexC及标样篷体包装袋

白色涤纶阻燃牛津布见附录,

167dtex×167dtexD及标样里布

2

/见附录,

白色中空纤维针刺毡300gmE及标样保温材料

,

灰色双面涂塑布见附录及标样地布

555dtex×555dtexF

顶破强力大于或等于150N

白色涤纶网眼布/,窗纱

55dtex24f小方格1×1

及标样

续燃时间小于或等于5s

阴燃时间小于或等于5s

芳砜纶针刺毡/2烟囱孔隔热材料

500m

g

损毁长度小于或等于150mm

:

燃烧特征无熔融滴落物

,框架杆件

Q23538mm×1.2mm

ϕ

焊接钢管/

GBT13793

,框架通头

Q23544mm×2.0mm

ϕ

圆钢条,/杆件固定框

Q195~Q2355mmYBT5294

ϕ

、,

T8A65Mn厚0.6mm

弹簧片见附录的,/杆件弹簧卡

BB.11YBT5058

宽度11mm

,、、、

见附录的人字架篷顶山墙

BB.12

ㅤㅤㅤㅤ

,

钢丝绳ϕ4mm外包PVC管

/侧墙钢丝拉绳

GBT20118

Q195~Q235

弹簧钩见附录的及实物样品挂钢丝拉绳

BB.11

ϕ6mm×60mm

紫铜管、,/固定钢丝拉绳头端

T2T310mm×1mmGBT1527

ϕ

锁具螺旋扣、/调节钢丝拉绳

KCOD8-MKOOD8-MCBT3818

,,/,

铁环Q195~Q2355mm焊接YBT5294及实物样品连接钢丝拉绳

ϕ

,

T620.4mm~0.5mm

/,、

铜篷圈GBT2059及实物样品穿套带穿提拉带

内径,

ϕ13mm±0.3mm28#

平拉强力大于或等于600N

拉头拉片结合强力大于或

深蓝色尼龙拉链8#包装袋

等于250N

/

QBT2173

扣合强度大于或

等于/2

7.0Ncm

、、

撕揭强度大于或门窗扣合山墙与侧墙扣合

/、、

深蓝色锦丝搭扣带宽度40mm等于1.3Ncm暖风孔帘软玻璃扣合

、

耐用扣合强度5000次电缆孔帘扣合地布扣合

大于或等于/2

6.0Ncm

GA732

6

—

GA1052.62013

()

表续

2

材料名称材料规格质量要求用途

、

PVC透明塑料片厚0.35mm~0.45mm按实物样品软玻璃编号插袋

、、

套带门窗帘系带框架

斜纹/断裂强力大于或等于

28×222mm×0.5mm400N

捆扎带、

地桩袋系带

、、

窗格带包装袋捆扎带

斜纹/断裂强力大于或等于

28×422mm×1.0mm800N

编号插袋包边带

深蓝色涤纶短纤织带

断裂强力大于或等于1800N篷顶和地杆束紧带、

/

28×428mm×2.0mm

/提手带、

纬密大于或等于格25mm包装袋束紧带

17

断裂强力大于或等于2500N

/带管三角环拉绳袢

28×450mm×1.8mm

纬密大于或等于格/
