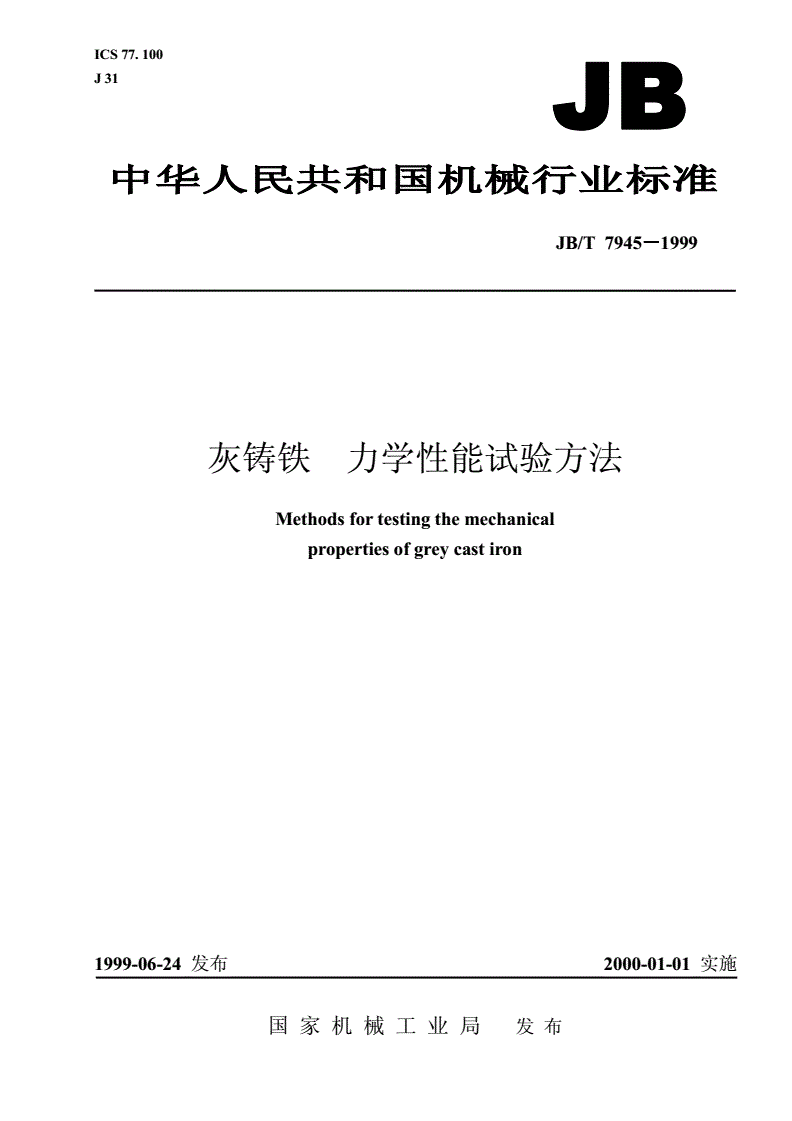

JB/T 7945-1999 灰铸铁力学性能试验方法

ICS77.100

J31

JB/T7945999－－－1

灰铸铁力学性能试验方法

Methodsfortestingthemechanical

propertiesofgreycastiron

1999-06-24发布2000-01-01实施

国家机械工业局发布

JB/T7945－－－－1999

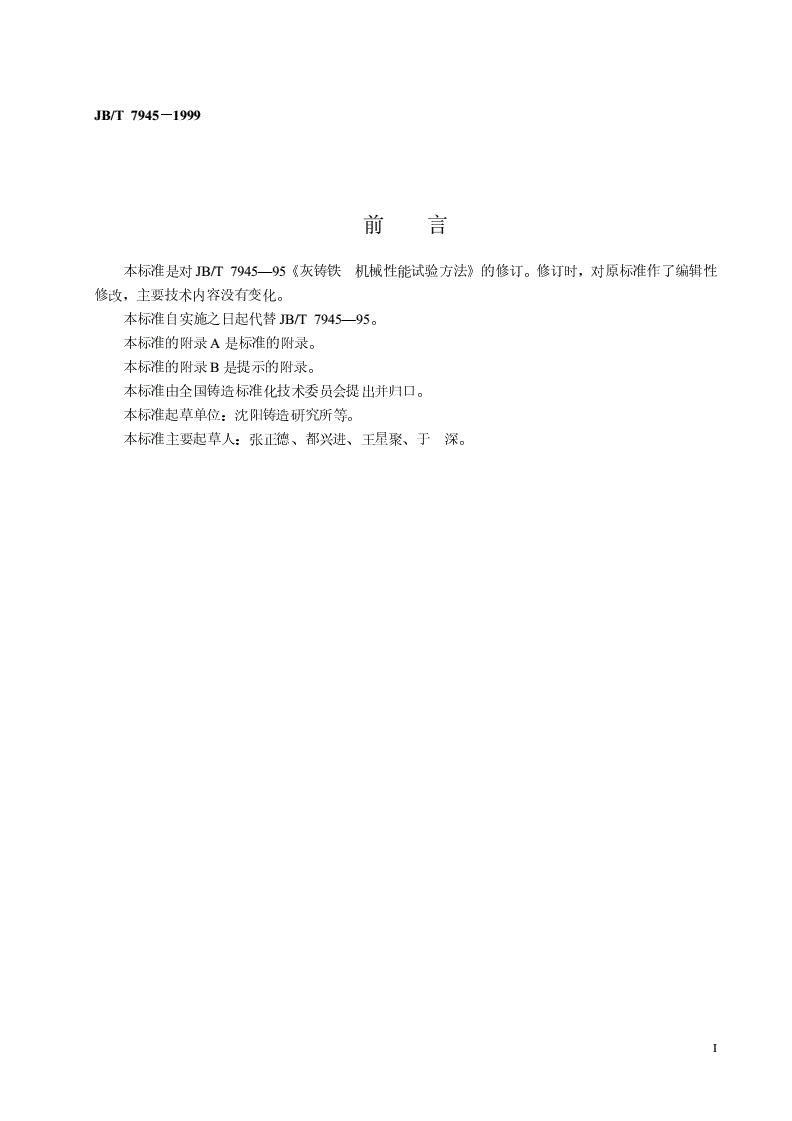

前言

本标准是对JB/T7945—95《灰铸铁机械性能试验方法》的修订。修订时，对原标准作了编辑性

修改，主要技术内容没有变化。

本标准自实施之日起代替JB/T7945—95。

本标准的附录A是标准的附录。

本标准的附录B是提示的附录。

本标准由全国铸造标准化技术委员会提出并归口。

本标准起草单位：沈阳铸造研究所等。

本标准主要起草人：张正德、都兴进、王星聚、于深。

I

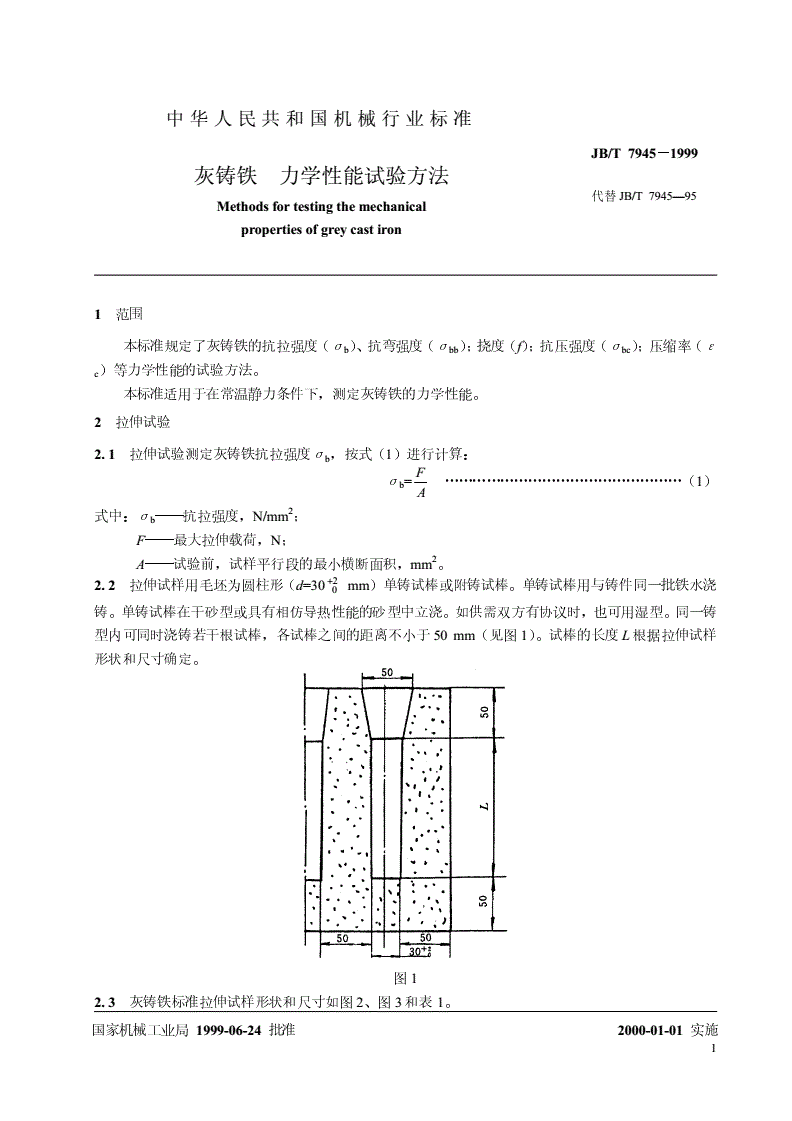

中华人民共和国机械行业标准

JB/T7945－－－－1999

灰铸铁力学性能试验方法

代替JB/T7945—95

Methodsfortestingthemechanical

propertiesofgreycastiron

1范围

本标准规定了灰铸铁的抗拉强度（σb）、抗弯强度（σbb）；挠度（f）；抗压强度（σbc）；压缩率（ε

c）等力学性能的试验方法。

本标准适用于在常温静力条件下，测定灰铸铁的力学性能。

2拉伸试验

2.1拉伸试验测定灰铸铁抗拉强度σb，按式（1）进行计算：

F

σb=……………（1）

A

2

式中：σb——抗拉强度，N/mm；

F——最大拉伸载荷，N；

A——试验前，试样平行段的最小横断面积，mm2。

拉伸试样用毛坯为圆柱形（+2）单铸试棒或附铸试棒。单铸试棒用与铸件同一批铁水浇

2.2d=300mm

铸。单铸试棒在干砂型或具有相仿导热性能的砂型中立浇。如供需双方有协议时，也可用湿型。同一铸

型内可同时浇铸若干根试棒，各试棒之间的距离不小于50mm（见图1）。试棒的长度L根据拉伸试样

形状和尺寸确定。

图1

2.3灰铸铁标准拉伸试样形状和尺寸如图2、图3和表1。

国家机械工业局1999-06-24批准2000-01-01实施

1

JB/T7945－－－－1999

A1型

A2型

图2

B1型

B2型

图3

2

JB/T7945－－－－1999

表1mm

名称尺寸加工公差

最小的平行段长度Lc60

试样直径d020±0.5

+5

过渡圆弧半径R

250

最小直径d125

圆柱状

最小长度Lp65

夹持端部

螺纹直径与螺距d2M30×3.5

螺纹状

最小长度Ls30

检查灰铸铁牌号时，用图1所示的单铸试棒，加工成图2或图3所示的拉伸试样进行试验。如供需

双方有协议时，可用附录A（标准的附录）中所列的辅助拉伸试样。

2.4拉伸试样平行段直径的最低测量精度为0.05mm。

2.5拉伸试验速度规定为应力增加速度小于或等于30MPa/s。仲裁试验时，应力增加速度不超过10

MPa/s。

2.6灰铸铁拉伸试验可在任何形式的试验机上进行。测力示值误差不大于±1%。拉伸试验机的夹具

应保证试样轴线对正中心，使载荷作用在试样轴线上。

2.7试验时的环境温度为20℃±10℃。当温度超出规定范围时，应在试验报告中注明。

2.8抗拉强度测定值应保留三位有效数字。其数字修约按有关规定进行。

2.9试验报告内容应包括：

a）试样号；

b）试棒毛坯的类型，如单铸或附铸，干型或湿型；

c）抗拉强度；

d）断口情况，如夹渣、缩孔、气孔、断口位置；

e）辅助试样应注明试样直径和取样部位。

3弯曲试验

3.1灰铸铁弯曲试验是使试样承受横向集中载荷，如图4所示，测定抗弯强度和挠度
