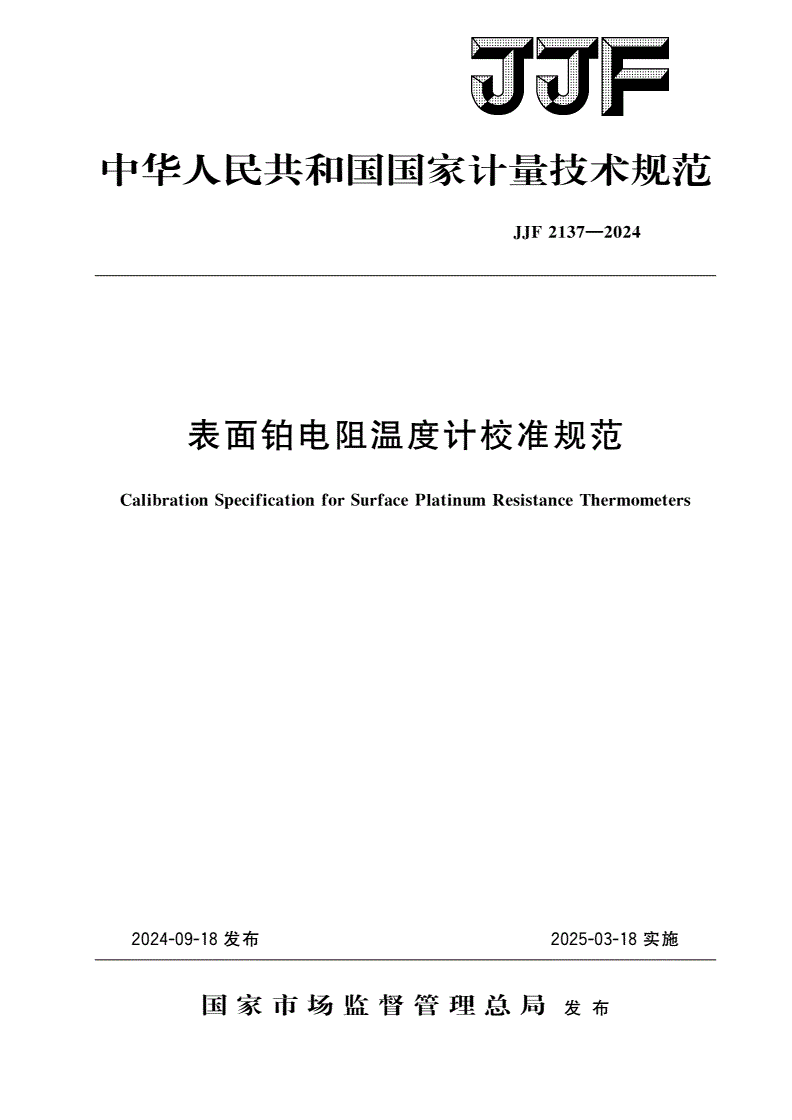

JJF 2137-2024 表面铂电阻温度计校准规范

中华人民共和国国家计量技术规范

JJF2137—2024

表面铂电阻温度计校准规范

CalibrationSpecificationforSurfacePlatinumResistanceThermometers

2024-09-18发布2025-03-18实施

国家市场监督管理总局发布

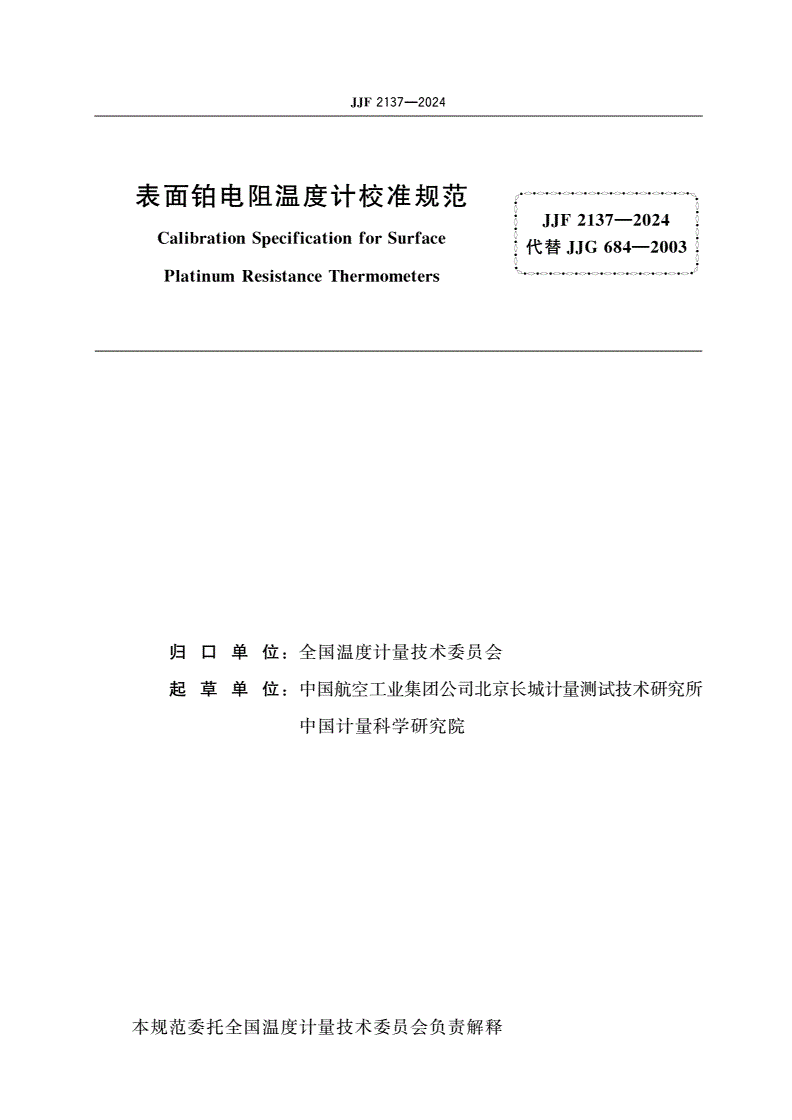

JJF2137—2024

表面铂电阻温度计校准规范

JJF2137—2024

CalibrationSpecificationforSurface

代替JJG684—2003

PlatinumResistanceThermometers

归口单位全国温度计量技术委员会

:

起草单位中国航空工业集团公司北京长城计量测试技术研究所

:

中国计量科学研究院

本规范委托全国温度计量技术委员会负责解释

JJF2137—2024

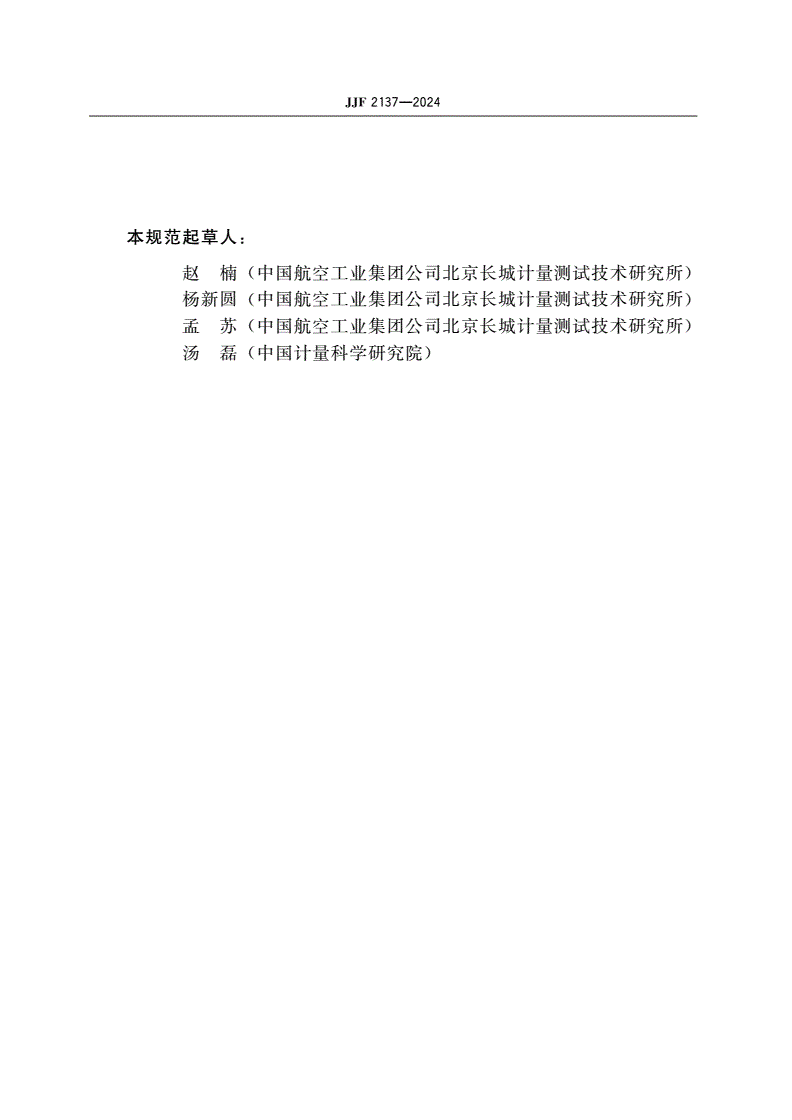

本规范起草人

:

赵楠中国航空工业集团公司北京长城计量测试技术研究所

()

杨新圆中国航空工业集团公司北京长城计量测试技术研究所

()

孟苏中国航空工业集团公司北京长城计量测试技术研究所

()

汤磊中国计量科学研究院

()

JJF2137—2024

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

概述

4……………………(1)

计量特性

5………………(2)

绝缘电阻

5.1……………(2)

电阻偏差

5.2……………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2………………(2)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

校准方法

7.2……………(4)

数据处理

7.3……………(5)

校准结果表达

8…………(6)

复校时间间隔

9…………(6)

附录表面测温杯示例

A………………(7)

附录表面铂电阻温度计校准记录参考格式标准器直接显示温度值

B()………(8)

附录表面铂电阻温度计校准结果参考格式

C………(9)

附录表面铂电阻温度计校准结果不确定度评定示例

D……………(10)

Ⅰ

JJF2137—2024

引言

国家计量校准规范编写规则通用计量术语及定义和

JJF1071《》、JJF1001《》

测量不确定度评定与表示共同构成支撑本校准规范编写工作的基础性系

JJF1059.1《》

列规范

。

本规范代替表面铂热电阻检定规程主要变化如下

JJG684—2003《》,:

增加了表面铂电阻温度计的术语和定义明确了规范适用的对象

———,;

删除了表面铂电阻温度计R值的技术要求

———0;

修改了测量标准及其他设备的技术要求

———;

删除了表面铂电阻温度计R值的校准方法描述

———0;

增加了表面铂电阻温度计接线方式的描述

———;

规范中将测温杯表面温度源和平板式表面温度源校准表面铂电阻温度计的方法

———

分别描述

;

删除了采用二等标准水银温度计或二等标准汞基温度计作为标准器的数据处理

———

方法

;

修改了附录附录表面铂电阻温度计校准记录参考格式和校准结果参考

———B、C

格式

;

增加了附录表面铂电阻温度计校准结果不确定度分析示例

———D。

本规范的历次版本发布情况为

:

———JJG684—2003。

Ⅱ

JJF2137—2024

表面铂电阻温度计校准规范

1范围

本规范适用于温度范围为表面铂电阻温度计的校准

-60℃~600℃。

其他类型的表面电阻温度计可参考本规范进行校准

。

2引用文件

本规范引用了以下文件

:

工业铂铜热电阻

JJG229—2010、

温度计量名词术语及定义

JJF1007—2007

表面温度计校准规范

JJF1409—2013

工业铂热电阻及铂感温元件

GB/T30121—2013

工业铂热电阻技术条件及分度表

JB/T8622—1997

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

界定的及以下术语和定义适用于本规范

JJF1007—2007。

3.1

表面铂电阻温度计

surfaceplatinumresistancethermometer

感温元件为铂电阻专门设计用于测量物体表面温度的传感器

,。

3.2

电阻偏差

indicationdeviation

表面铂电阻温度计的实际电阻对参考分度表在相同温度下电阻之差

。

注:常转换为温差表示。

4概述

表面铂电阻温度计为直接与固体表面接触以铂丝电阻随温度变化的原理而测量固体

表面温度的测温传感器其可以采用金属丝平绕薄膜或厚膜技术及其他工艺制成其

。、。

典型结构如图所示

1。

1
